网状拓扑图（Mesh Topology Diagram）

山海鲸可视化，提供一站式数字孪生解决方案，致力于打造一款人人都会用的，零代码数字孪生工具。

简介

网状拓扑图（Mesh Topology Diagram）是一种特定类型的网络拓扑图，用于表示计算机网络中设备之间的连接方式。在网状拓扑中，每个设备都与其他设备直接相连，形成一个密集的连接网络，每个设备都具有与其他设备之间的冗余连接。这种连接方式使得网状拓扑图在某些情况下具有优势，尤其是在可靠性和冗余性方面。

适用场景

网状拓扑图在对网络可靠性和冗余性要求较高的情景下得到广泛应用。它通过每个设备直接与其他设备相连的方式，实现了高度的冗余连接，从而提高了网络的容错性和可靠性。这种拓扑图特别适用于关键性的领域，如军事通信、紧急救援、重要工业系统等，这些场景对网络中断容忍度低，要求在设备故障时仍能保持连接。

优势：网状拓扑图通过冗余连接和独立性，使得即使部分设备发生故障，整个网络仍能保持稳定运行。这种高可靠性使其成为对网络稳定性要求极高的领域的首选。此外，由于每个设备间的连接直接，故障排查相对容易，问题往往能被局限在特定连接上。

缺点：随着网络规模的增大，网状拓扑图的复杂性会增加，可能导致管理和维护困难。

图例

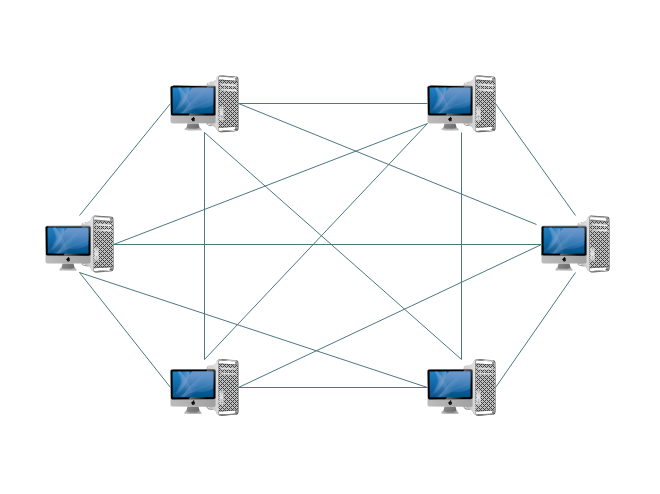

1. 当需要观察网络结构时，可以使用网状拓扑图直观地进行展示。

2. 在需要观察网络结构时，可以使用网状拓扑图直观地进行展示。

数字孪生大屏应用案例

目前，我们山海鲸可视化资源中心提供了丰富的数字孪生大屏案例，在网页上就可以快速体验大屏。

1. 五水共治·河流污水治理大屏

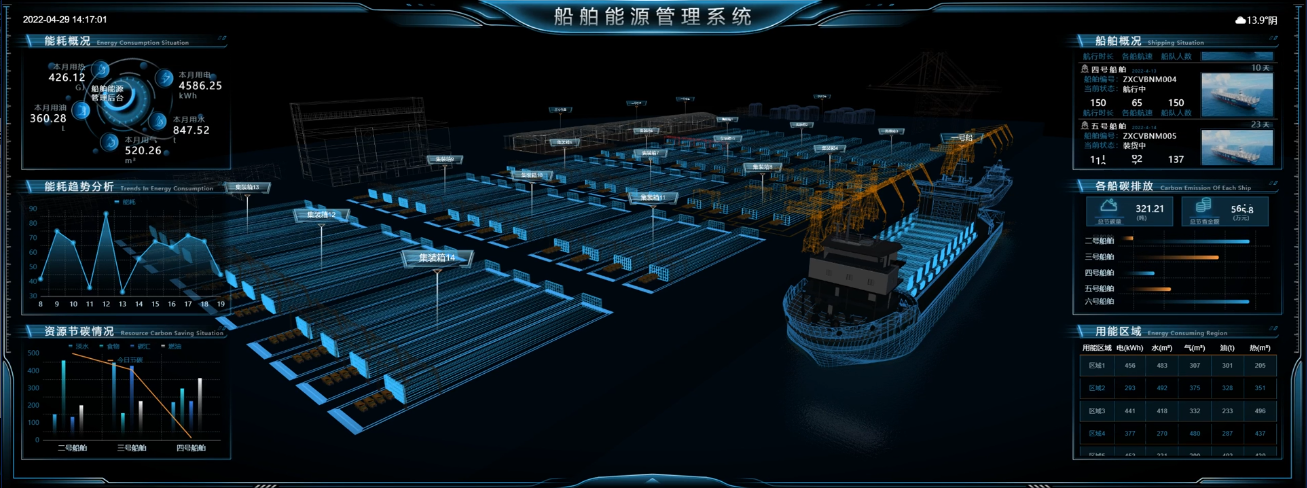

2. 船舶能源管理系统

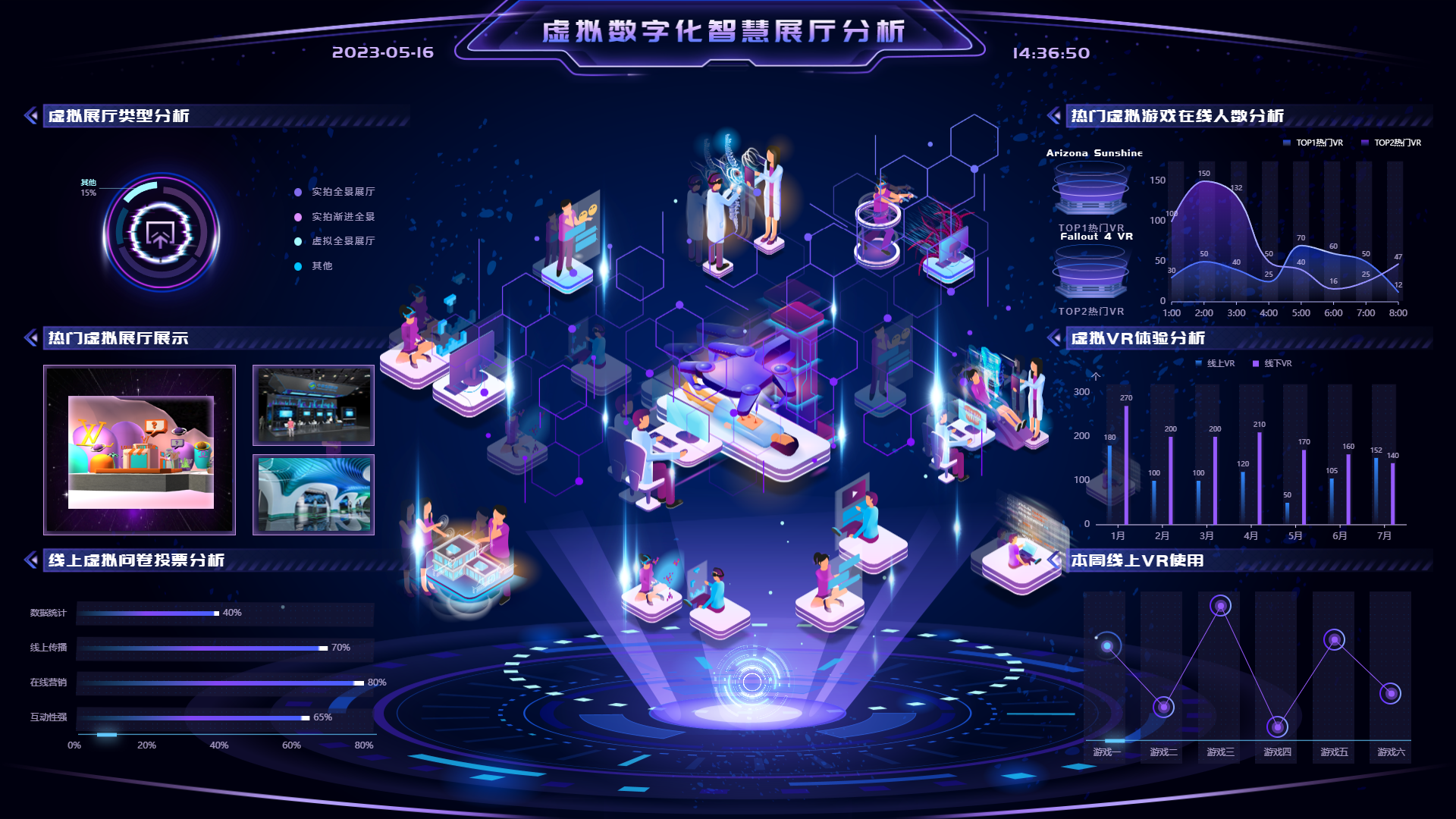

3. 虚拟数字化智慧展厅分析
