星图（Star Map）

山海鲸可视化，提供一站式数字孪生解决方案，致力于打造一款人人都会用的，零代码数字孪生工具。

简介

星图（Star Map）又叫雷达图，蜘蛛网图，网络图，不规则多边形，极坐标图或Kiviat 图，它相当于平行坐标图，轴径向排列。星图以从同一点开始的轴上表示的三个或更多个定量变量的二维图表的形式显示多变量数据的图形方法。它可以将多维数据进行展示，但是点的相对位置和坐标轴之间的夹角是没有任何信息量的。在坐标轴设置恰当的情况下星图所围面积能表现出一些信息量。利用星图，可以直观地展现多维数据集，查看哪些变量具有相似的值、变量之间是否有异常值。星图也可用于查看哪些变量在数据集内得分较高或较低，因此非常适合显示性能。

适用场景

优势：星图可以直观地展现多维数据集，查看哪些变量具有相似的值、变量之间是否有异常值，适合用于查看哪些变量在数据集内得分较高或较低，可以很好的展示性能和优势，特别适合展现某个数据集的多个关键特征，或者展现某个数据集的多个关键特征和标准值的比对，一般适用于比较多条数据在多个维度上的取值。

缺点：星图不适合种类太多的数据，会造成变形过多，使整体图形过于混乱。特别是有颜色填充的多边形的情况，上层会遮挡覆盖下层多边形，同时如果变量过多也会造成可读性下降。

图例

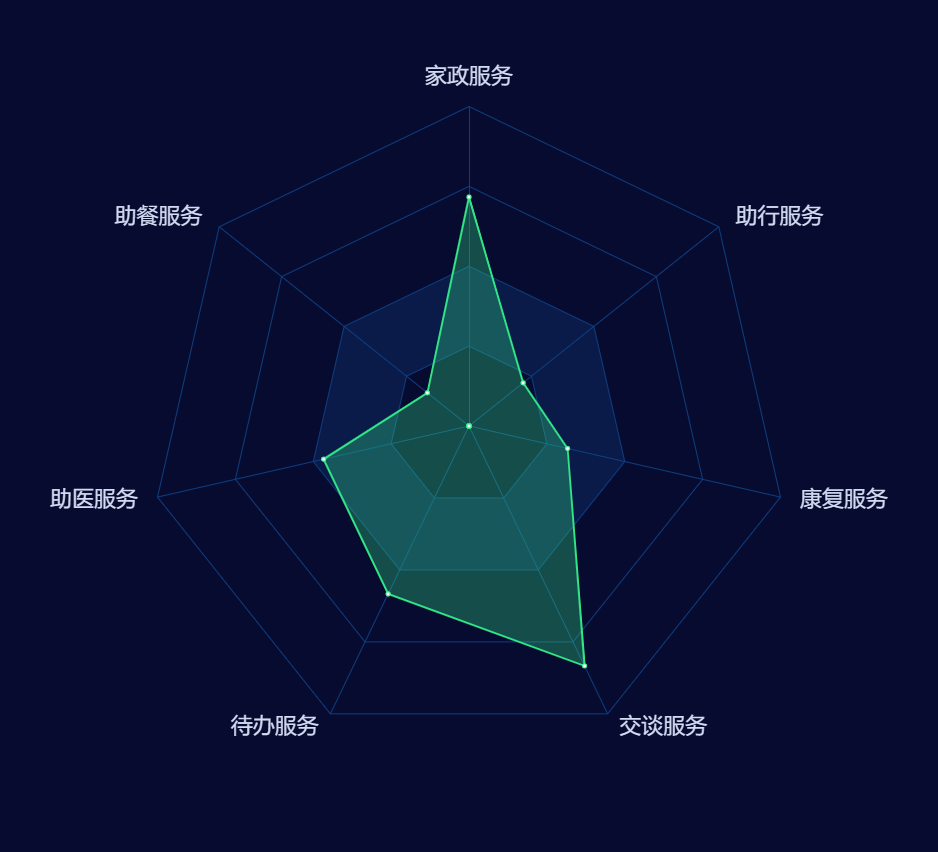

1. 用星图展示家政公司月度服务项目概况可以帮助管理者判断公司项目分布状况以及项目来源。

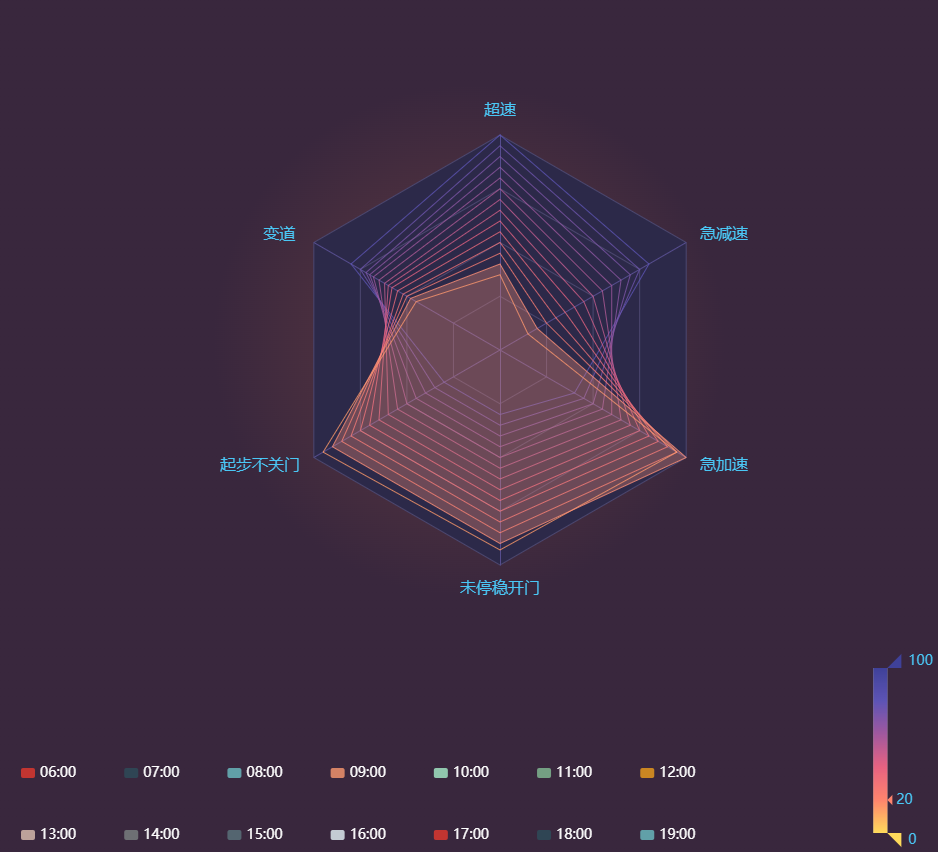

2. 用星图展现交通违规原因数据可以直观看出违规概况和各违规原因占比。

数字孪生大屏应用案例

目前，我们山海鲸可视化资源中心已有许多数字孪生大屏案例都使用了星图组件，此外，如果你打算自行创建大屏项目，在山海鲸可视化软件中就可以快速使用星图组件了，详情请参考山海鲸可视化星图组件教程。

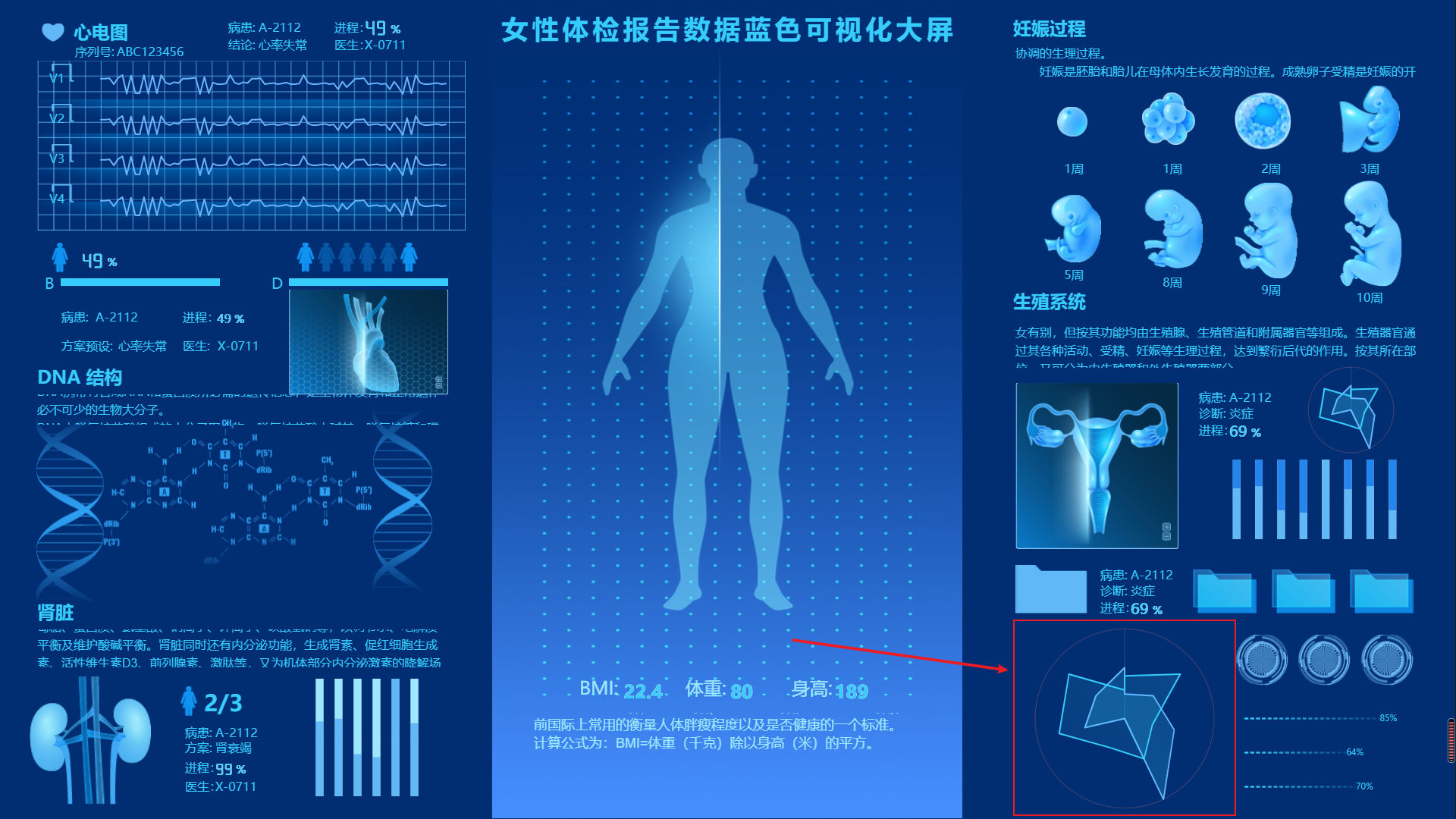

1. 女性体检报告数据蓝色可视化数字孪生大屏

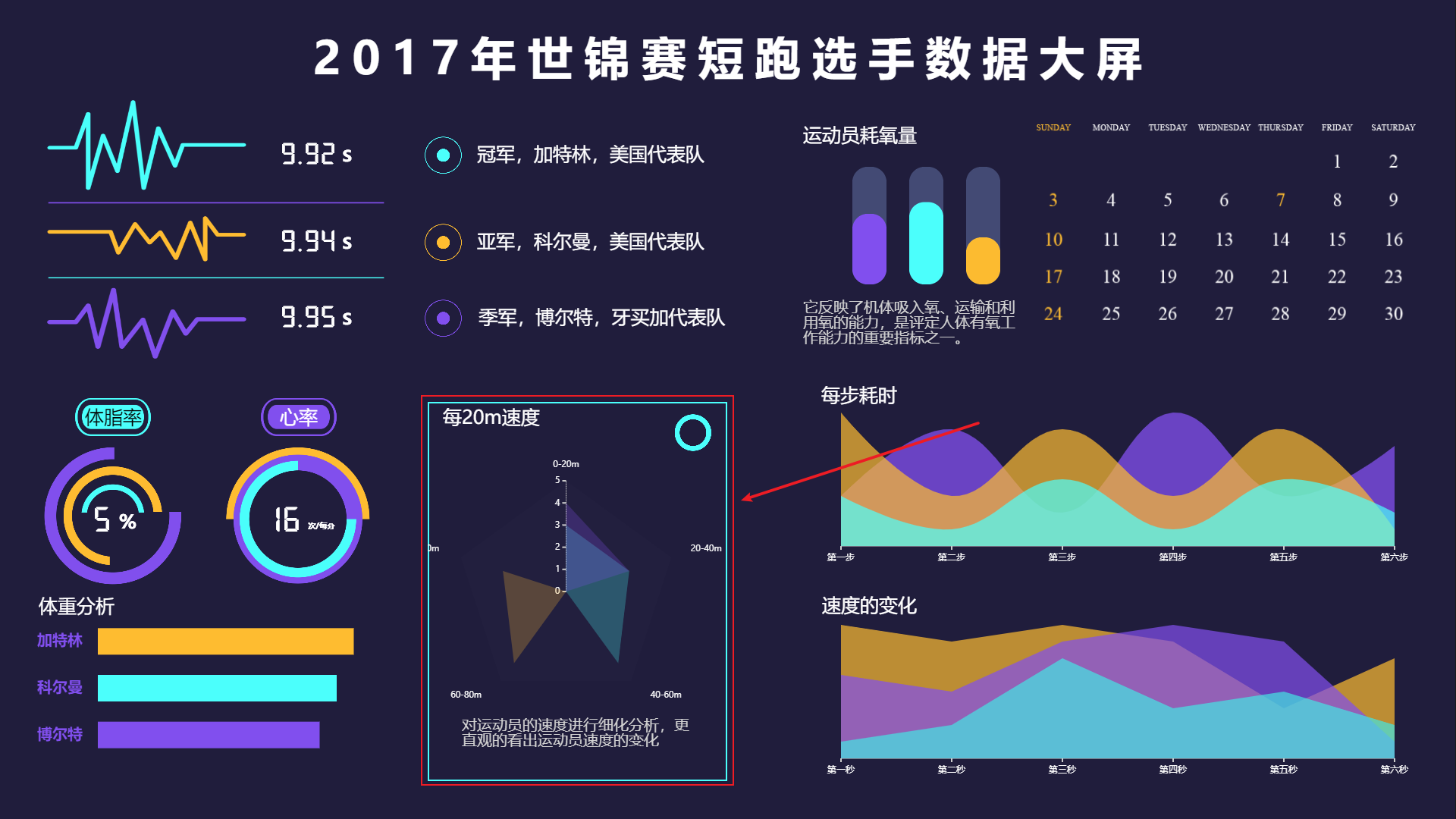

2. 2017 年世锦赛短跑选手数据数字孪生大屏

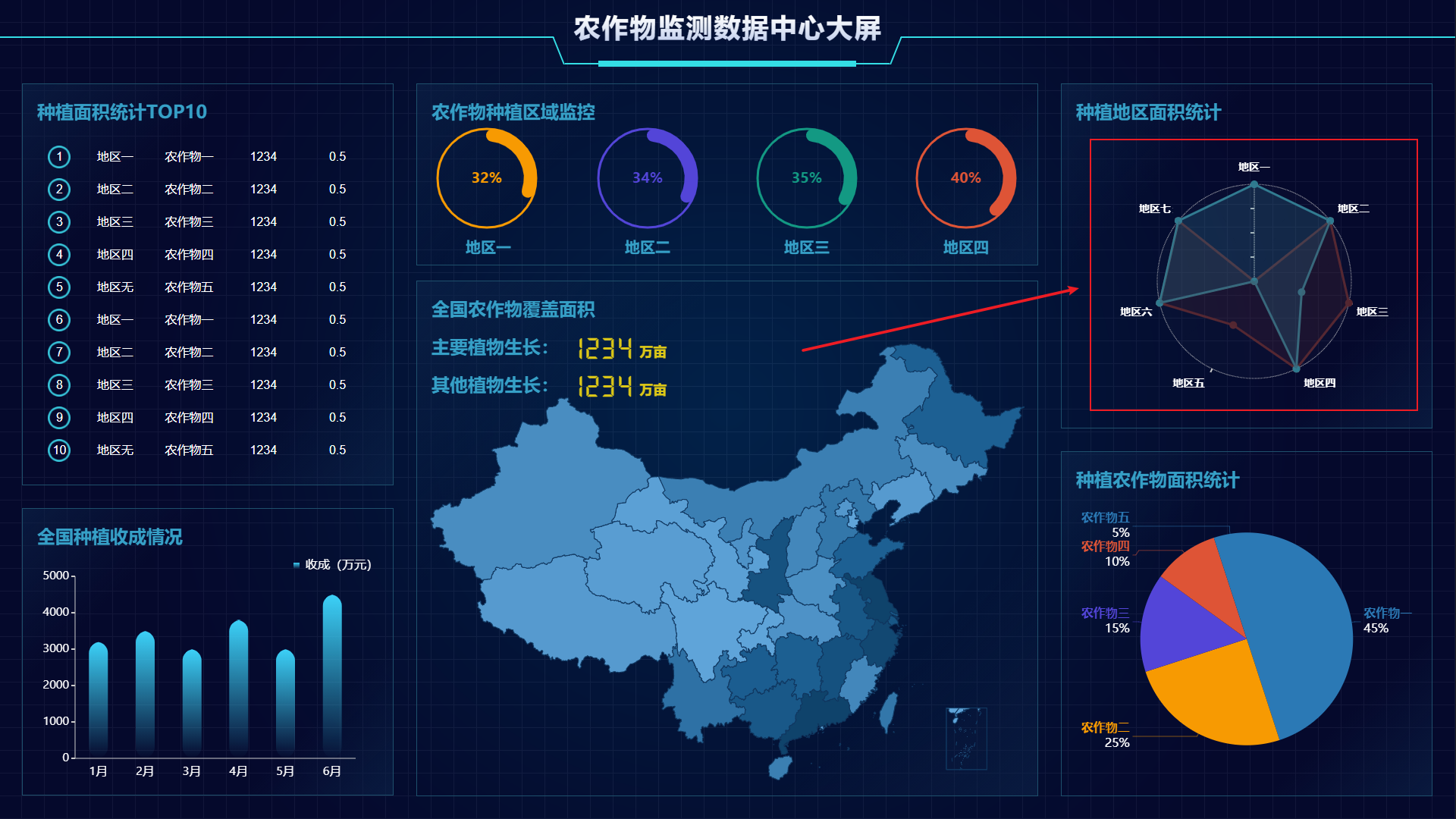

3. 农作物监测数据中心数字孪生大屏

相关图表

面积图

折线图

玉珏图

象形柱图
