关于分组条形图，你真的知道怎么用吗？

可视化组件是制作数字孪生可视化大屏必不可少的一部分，但图表的种类繁多，如何从众多的图表中选取适合的图表来展示相应的数据对于做数据分析者来说也是一个难点。

今天给大家介绍的是我在利用山海鲸可视化软件做数据分析时常用的一个可视化图表组件——分组条形图。

分组条形图将多个数据集的条形彼此叠加显示，适合用来显示大类别如何细分为较小的类别，以及每部分与总量之间的关系。在展示不同的数据集时，可以按照数值和百分比两种形式进行展示，本文介绍的分组条形图采用的是数值的形式，如果希望使用百分比的展示形式，可以使用百分比堆叠条形图。

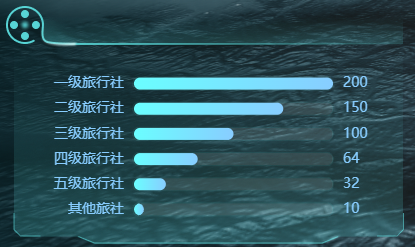

在将分组条形图组件应用到数字孪生可视化大屏中时，可以对该组件的透明度、顶部图形、数据颜色、X/Y 轴样式、条形形状、图形文本、图例和边框等样式做单独的设置。

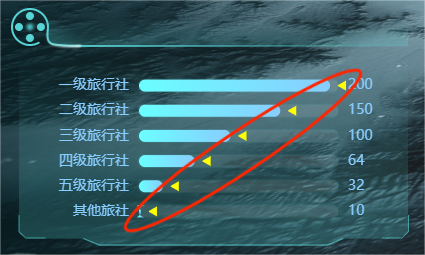

分组条形图顶部图形样式：

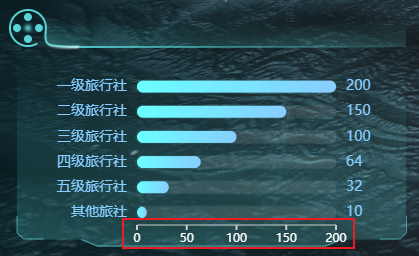

分组条形图 X 轴样式：

分组条形图 Y 轴样式：

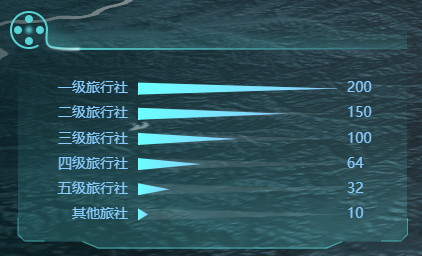

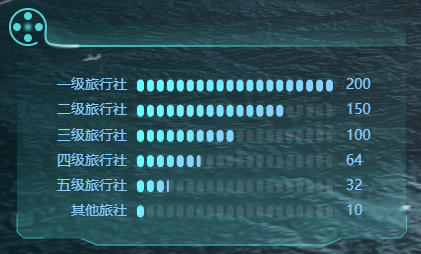

分组条形图普通/条形分片/三角形样式样式：

分组条形图图形文本在外部（右对齐居中/跟随图形）样式：

分组条形图边框样式：

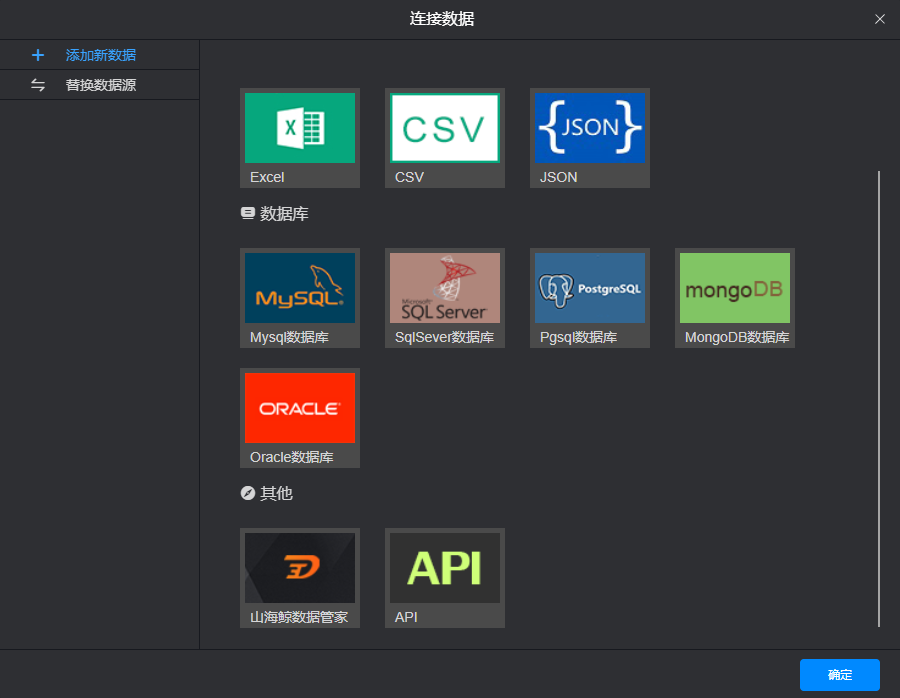

对数据进行配置可以让组件根据相应的数据显示对应的图形，目前山海鲸可视化软件支持导入文件数据、连接数据库、连接 API和连接山海鲸数据管家等多种数据连接方式。

在组件中，X 轴字段为纵坐标，反应了条形的组成部分，Y 轴字段为横坐标，反应了每一个条形部分的长度。在软件中可将数据拖拽放入对应轴字段展示数据，也可单击后一一勾选。

在软件中，分组条形图组件的字段设置有以下三种情形：
① 情形一

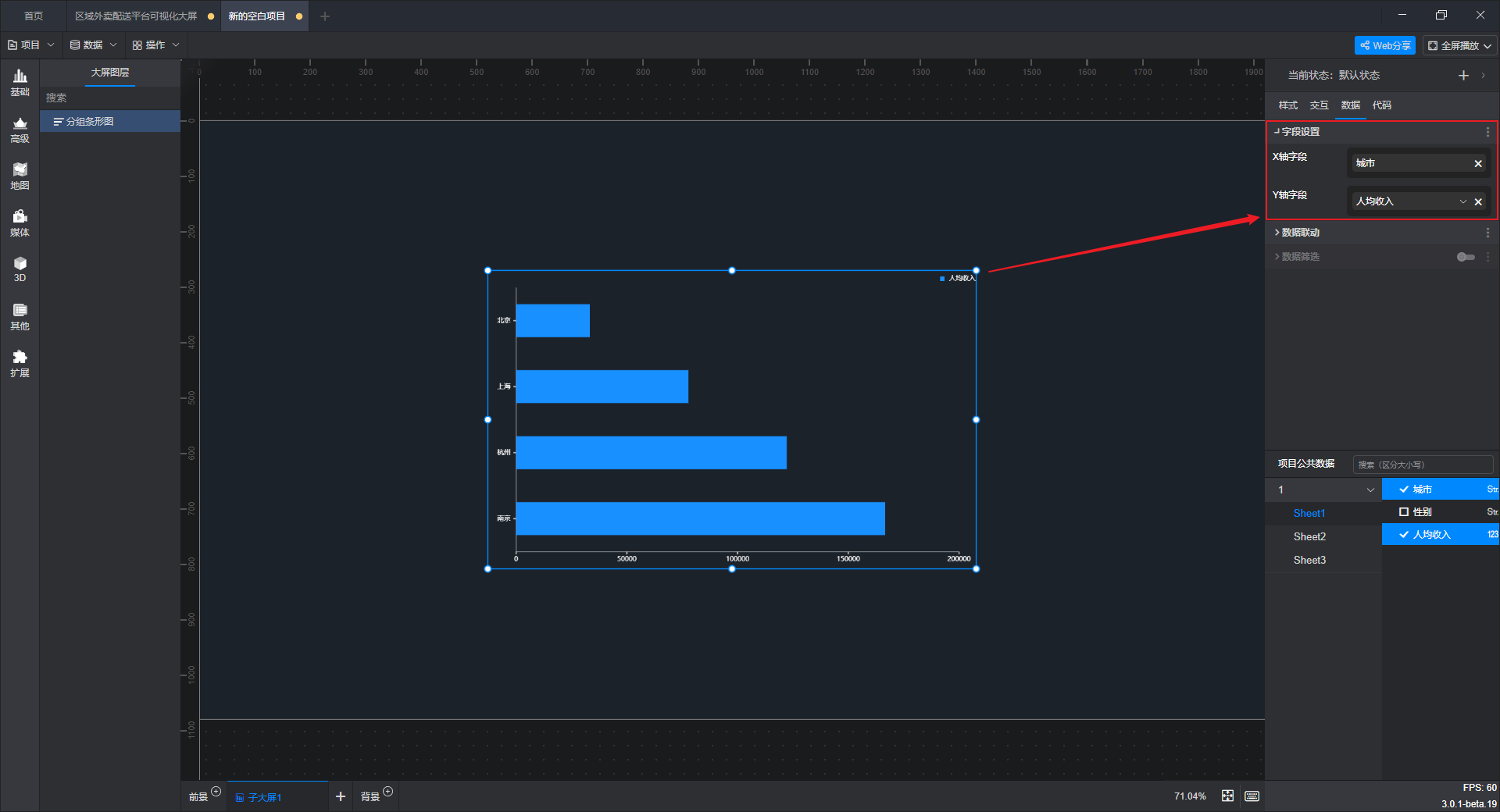

当 X 轴为一个字段，Y 轴为一个字段时，组件如下所示：

上图中所用示例数据如下：

② 情形二

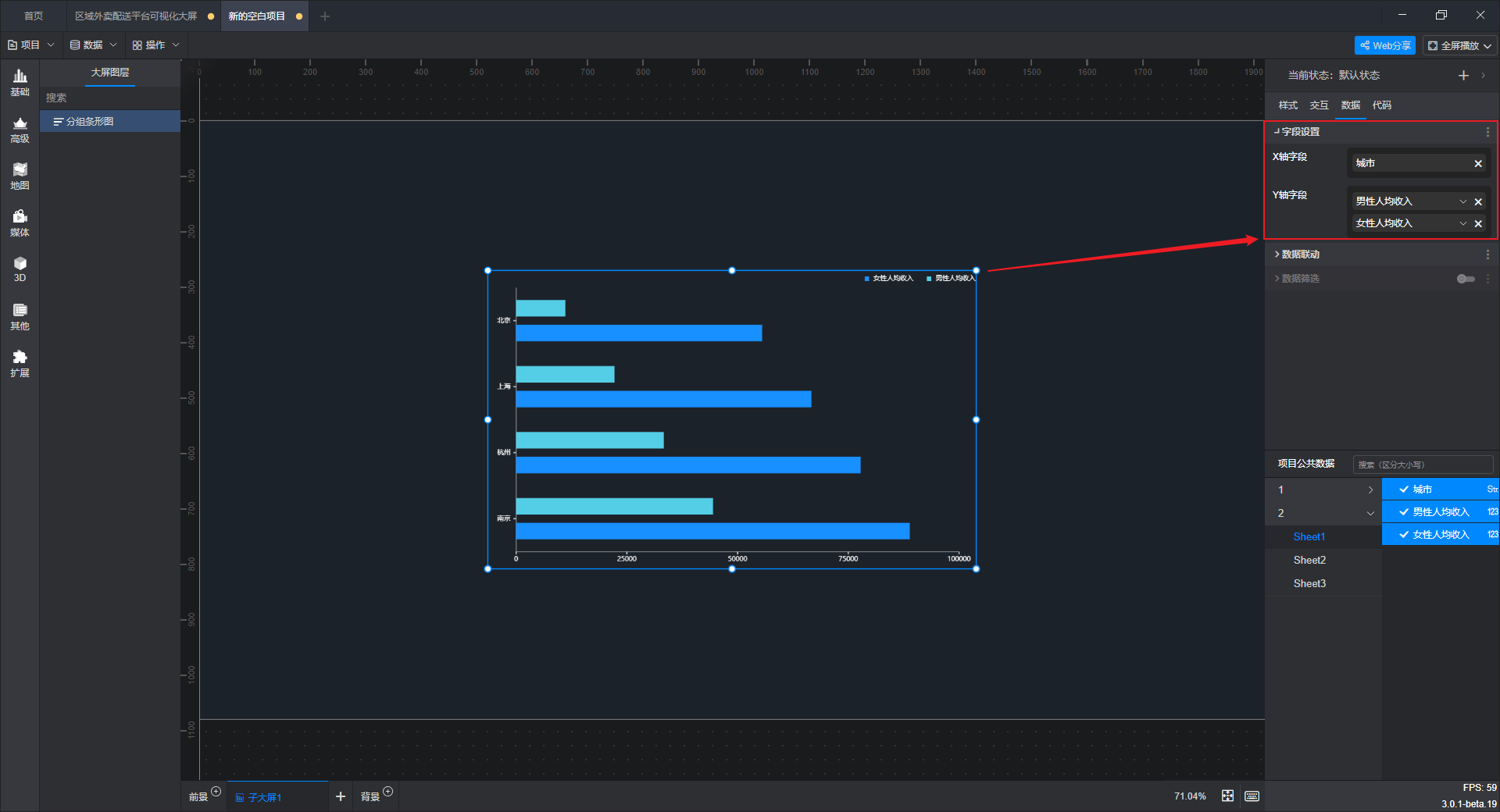

当 X 轴为一个字段，Y 轴为多个字段时，组件如下所示：

上图中所用示例数据如下：

其中，X 轴使用了“城市”字段，Y 轴分别使用了“男性人均收入”和“女性人均收入”两个字段，在上图中可以清楚看到不同城市间男性和女性人均收入的对比情况。

③ 情形三

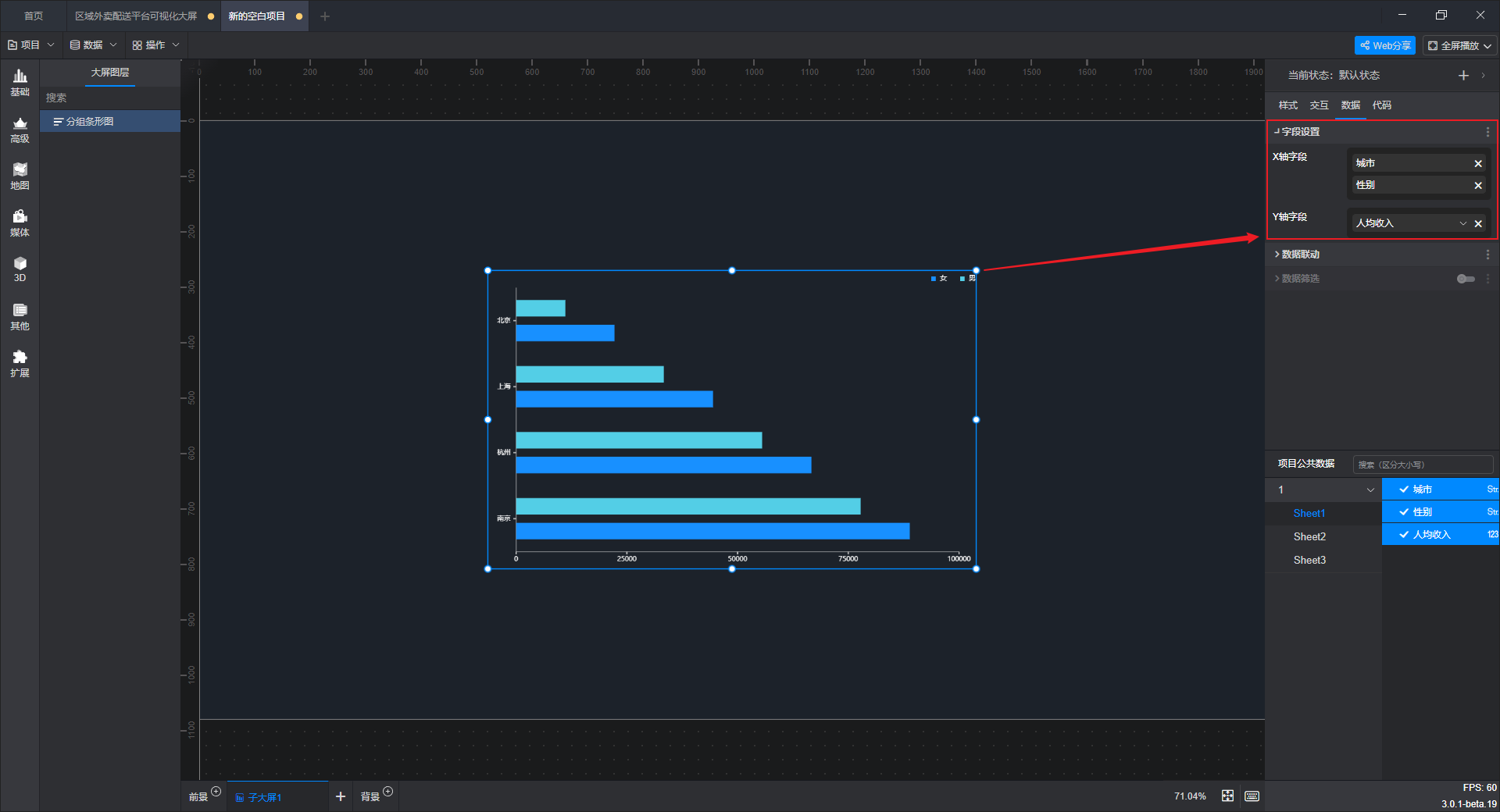

当 X 轴为两个字段，Y 轴为一个字段时，组件如下所示：

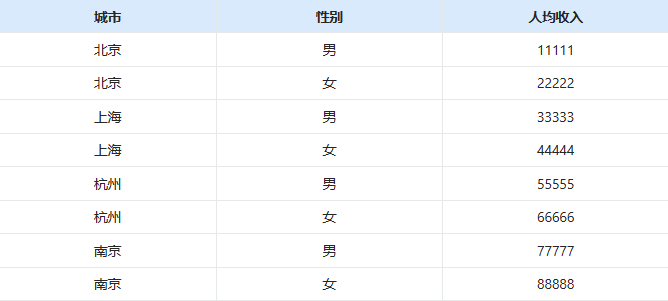

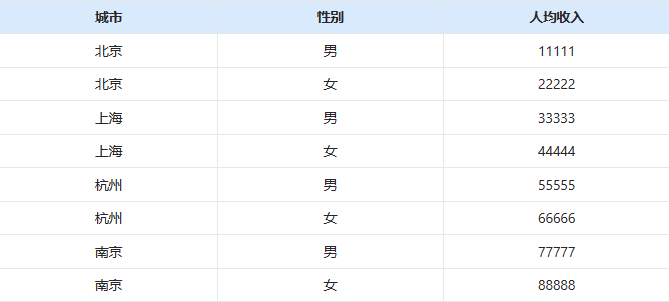

上图中所用示例数据如下：

其中，X 轴使用了“城市”和“性别”两个字段，Y 轴使用了“人均收入”字段，在上图中可以清楚看到不同城市间不同性别人均收入的对比情况，组件中的“性别”字段起了标识性别的作用。

分组条形图在做数据可视化分析时会被人们经常使用，所以使用者应在不同的场合加以考虑如何用好该图表。
