GIS融合之路（三）CesiumJS和ThreeJS相机同步

同样在这篇文章开始前重申一下：山海鲸并没有使用 ThreeJS 引擎。但由于 ThreeJS 引擎使用广泛，下文中直接用ThreeJS 同 CesiumJS 的整合方案代替山海鲸中 3D 引擎和 CesiumJS 整合。

系列传送门：
山海鲸可视化：GIS 融合之路（一）技术选型 CesiumJS/loaders.gl/iTowns
山海鲸可视化：GIS 融合之路（二）CesiumJS 和 ThreeJS 深度缓冲区整合

按照惯例，文章开始前先自夸，大家可以参考一下山海鲸中相机整合的效果。详细的内容可以前往这篇视频教程：
【山海鲸可视化 GIS 系统】第九课 GIS 相机控制

感兴趣朋友也欢迎下载软件试一试：
山海鲸可视化-一站式数字孪生开发平台-海量数据可视化大屏模板

相机的整合分为三个部分，分别是：

同步相机 fov
同步相机位置
同步相机方向

一、同步相机 fov

我们先来处理最简单的相机 fov，我们先看下相机的 fov 是什么：

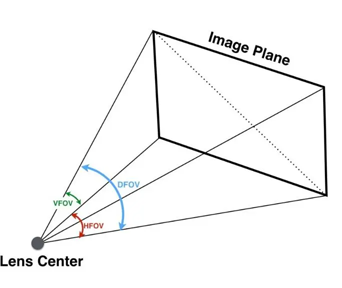

相机的 fov 示意

可以看出，相机的 fov 就是相机的视角宽度和高度，我们日常所说的广角相机、鱼眼相机就是 fov 很大的相机。而相机主要有两个 fov 参数，一个是横向的 vfov，一个是纵向的 hfov，因此我们只需要把两个相机自己的 fov 对应设置上即可，我们先看一下两边的文档中分别怎么描述自己的 fov 的：

CesiumJS 中的 fov

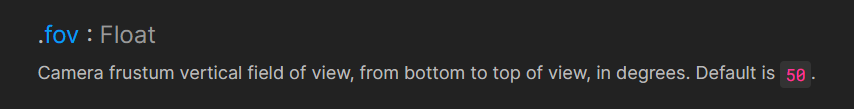

ThreeJS 中的 fov

此处一定要敲黑板，fov 本身是一个很简单的概念，理论上直接同步两边相机的 fov 就可以完成。但这里面起码有两个坑，一个是Cesium 用的是 radians，而threejs 用的是 degrees，需要做一次转换。另外 CesiumJS 有两个 fov，和 threejs 对应的是 fovy。这两个问题处理好了就简单了，代码也很简单。

1	THREE.camera.fov = Cesium.Math.toDegrees(CESIUM.viewer.camera.frustum.fovy)

当然山海鲸采用的是双向同步，反过来的话只需要根据文档内容将山海鲸引擎的 fov 赋值给 CESIUM 即可。

二、同步相机位置

搞定了相机 fov，下一步就是同步相机的位置。同步相机位置就得先了解一下 Cesium 的坐标系，我们主要要用到 Cesium 的两套坐标系，一个是地心坐标，一个是经纬度坐标系。这两个坐标系间 Cesium 提供了标准的转换方法。

而 Cesium 同 Threejs 的坐标转换时，Threejs 使用的坐标系对应在 Cesium 中实际上是东北上坐标系，这两个坐标系的关系如图所示：

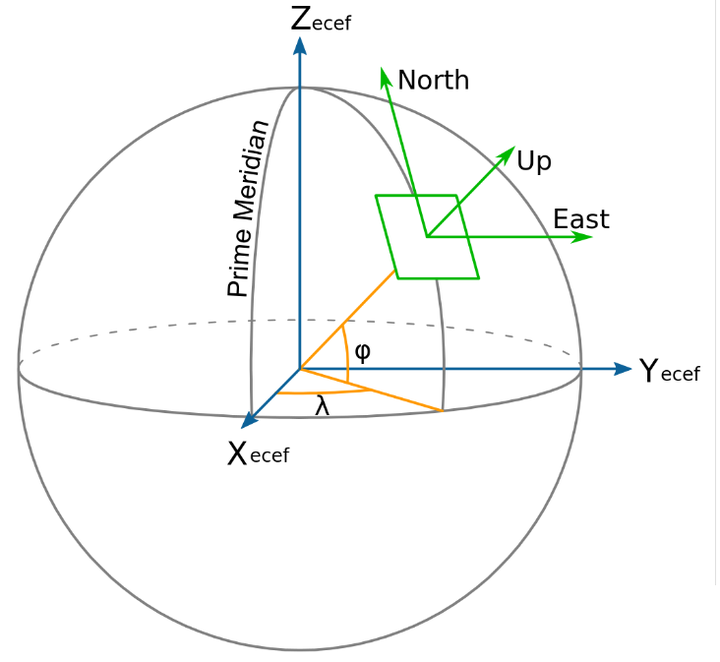

Cesium 三种坐标系

Cesium 也提供的标准的函数来获得东北上坐标系和地心坐标系的转换矩阵，因此我们可以通过如下代码将 Threejs 中的坐标转换为 Cesium 中的地心坐标系，同理也可以反过来将 Cesium 中的地心坐标系转换为东北天坐标系，也就是 threejs 中的坐标系，实现坐标系的双向转换。

1
2
3

let origin = Cesium.Cartographic.toCartesian(originCartographic)
let transform = Cesium.Transforms.eastNorthUpToFixedFrame(origin);
let result1 = Cesium.Matrix4.multiplyByPoint(transform, cameraPosition);

山海鲸中需要提供了两种控制方式，一种是控制 Threejs 相机同步到 Cesium 相机中，一种是控制 Cesium 相机同步到 Threejs 中。所以最后值得注意的就是在第一种方式中需要将 Cesium 相机自己的控制个关闭掉，这个也很简单，只需要调用以下代码即可：

1	scene.screenSpaceCameraController.enableInputs = false;

最后，值得注意的是 Cesium 除了提供3d 球面绘制模式（ Cesium.SceneMode.SCENE3D）以外，还提供了2.5d 的绘制模式（Cesium.SceneMode.COLUMBUS_VIEW），在 COLUMBUS_VIEW 的模式下，则需要做一步 web 墨卡托坐标的投影才能够完成坐标转换。

好了至此，我们终于实现了双向的相机同步。完成了这些，GIS 系统算是正式可以在山海鲸中使用了。而且后面的章节我们会提到，山海鲸开放了整合 CesiumJS 的接口，因此只需要开启反向相机同步，即可无缝的将之前的 CesiumJS 代码迁移过来了。虽然整合成功了，但是 CesiumJS 依然是 CesiumJS 的样子，并没有任何变化，如果是这样，为什么不直接用 CesiumJS，干嘛还有整合呢？

我们当然不能就此止步，作为一个对客户负责的技术负责人，客户不仅要求山海鲸可以加载所有的 GIS 数据，还拿效果和 UE 对比，觉得 Cesium For Unreal 的视觉效果更好看。要求我们把 Unreal 的效果搬到 Web 上来，什么，你说不可能？没有条件，创造条件也要上。只能再苦一苦开发团队了。
