鱼骨图（Fishbone Diagram）

山海鲸可视化，提供一站式数字孪生解决方案，致力于打造一款人人都会用的，零代码数字孪生工具。

简介

鱼骨图（Fishbone Diagram），又被称之为因果图，石川图，顾名思义象鱼的骨架，头尾间用粗线连接，有如脊椎骨，是由日本管理大师石川馨先生所发明，故又名石川图。鱼骨图在鱼尾填上问题或现状，鱼头代表了目标，脊椎就是达成过程的所有步骤与影响因素，想到一个因素，就用一根鱼刺表达，把能想到的有关项都用不同的鱼刺标出，然后再逐步细化。鱼骨图实际上指的是一种发现问题根本原因的分析方法，鱼骨图有些类似树状图，都是分析思考、理清思路、找出问题点的工具，对问题要刨根问底，鱼骨图就是帮助全面系统了解问题、细化问题的利器。鱼骨图可分为：整理问题型鱼骨图、原因型鱼骨图和对策型鱼骨图。

适用场景

鱼骨图主要用于对缺陷根本原因的查找，也用于对策研究及归纳总结。鱼骨图分析法是咨询人员、技术分析员、管理人员进行因果分析时经常采用的一种方法，其特点是简捷实用，比较直观。

优势：鱼骨图实际上是一种透过现象看本质的图表，特别适合用来梳理问题，找出问题的关键，理清思路，帮助用户找到问题关键点，原本只应用于管理领域，现在由于其简单直观的优势，广泛应用于生产生活。

缺点：如果数据量比较少，建议可以使用其他图形，不用使用鱼骨图。鱼骨图适合用于梳理问题，不适合直接的数据展示。

图例

1. 采用鱼骨图可以将健康生活的影响因素从轻到重逐一罗列出来，从而更好的判断影响健康生活的主要因素都有哪些。

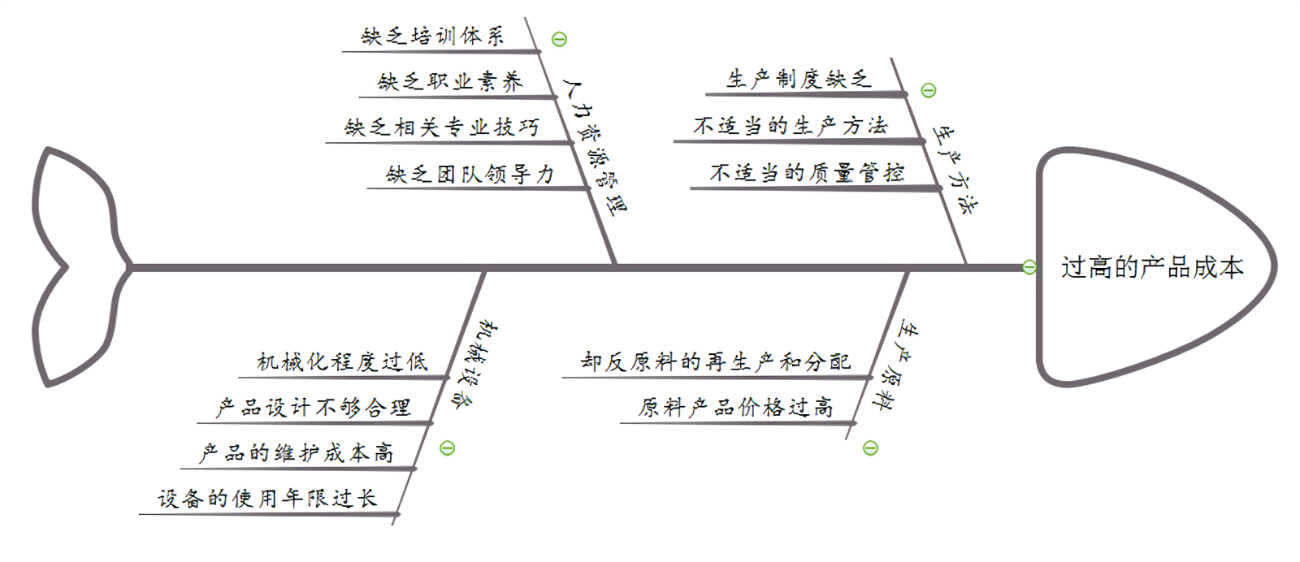

2. 将影响产品成本的所有因素按重要程度列在鱼头后面，再逐一分析这些因素的下属原因，从而帮助用户找到影响产品成本过高的最重要原因。

数字孪生大屏应用案例

目前，我们山海鲸可视化资源中心提供了丰富的数字孪生大屏案例，在网页上就可以快速体验大屏。

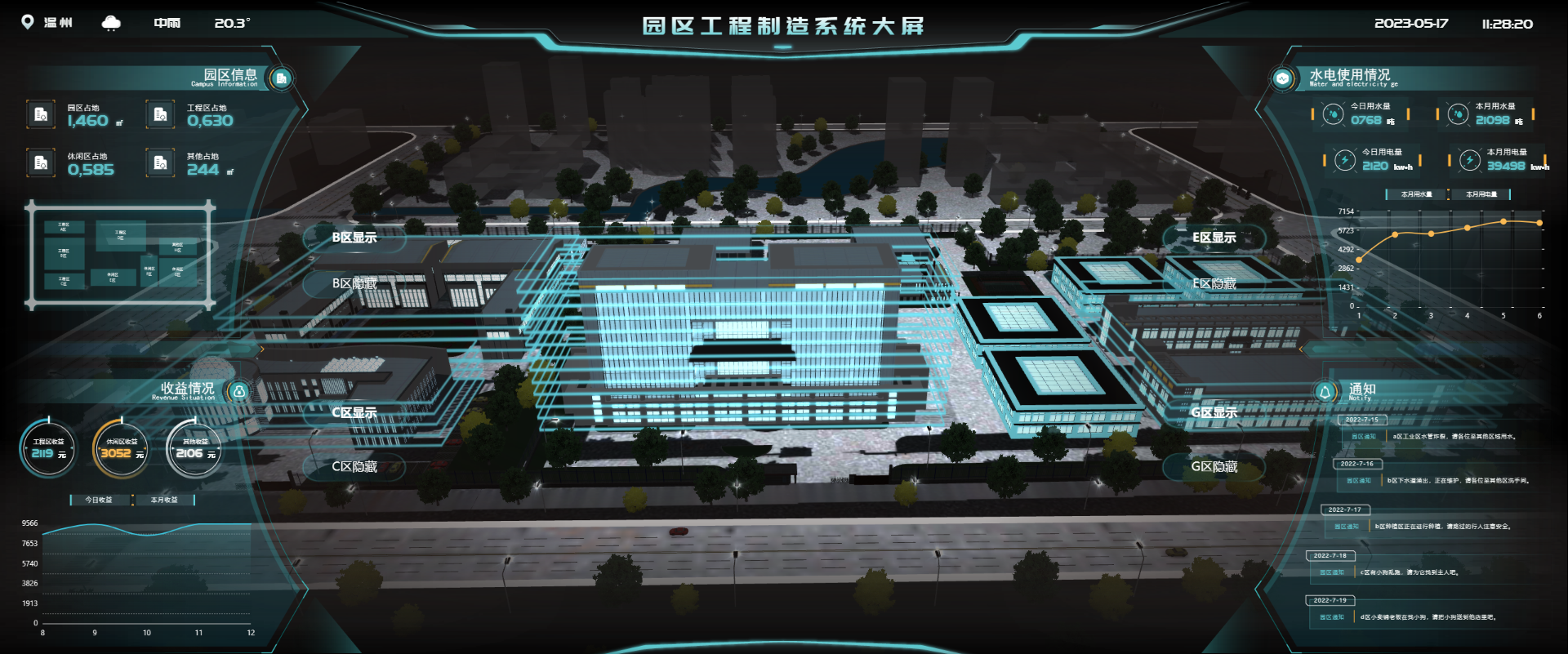

1. 园区工程制造系统大屏

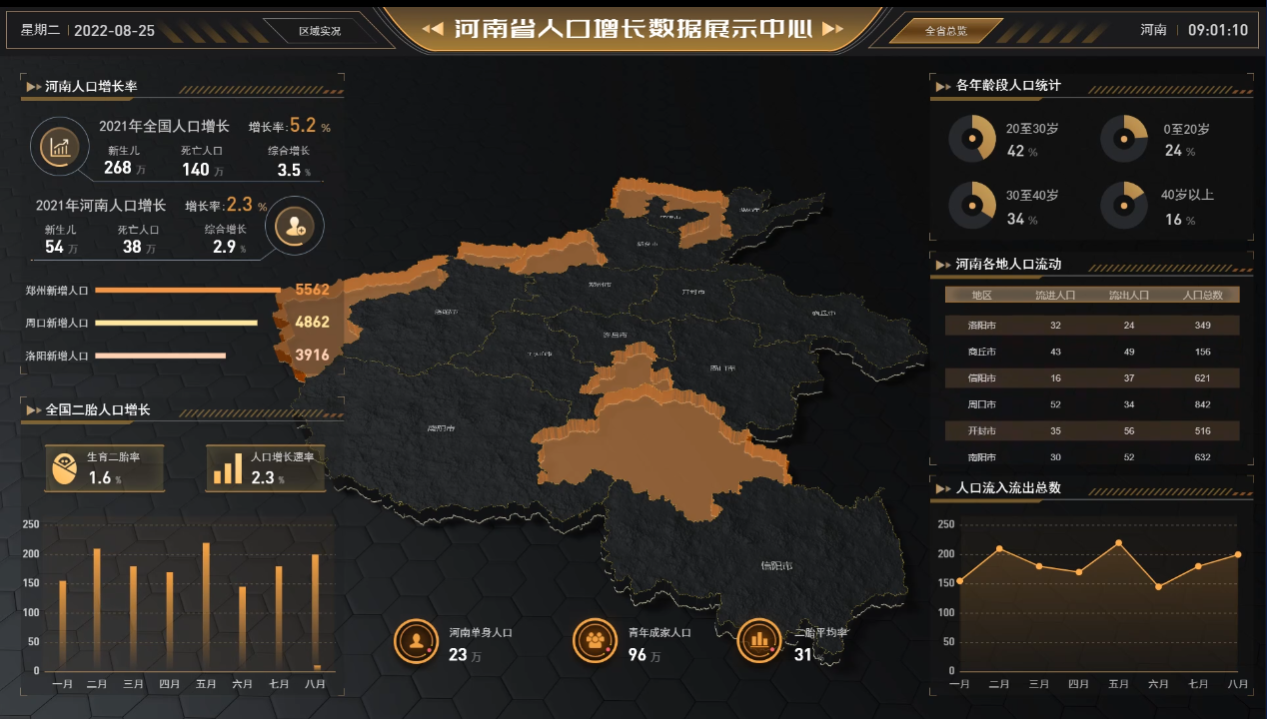

2. 河南人口增长数据展示中心

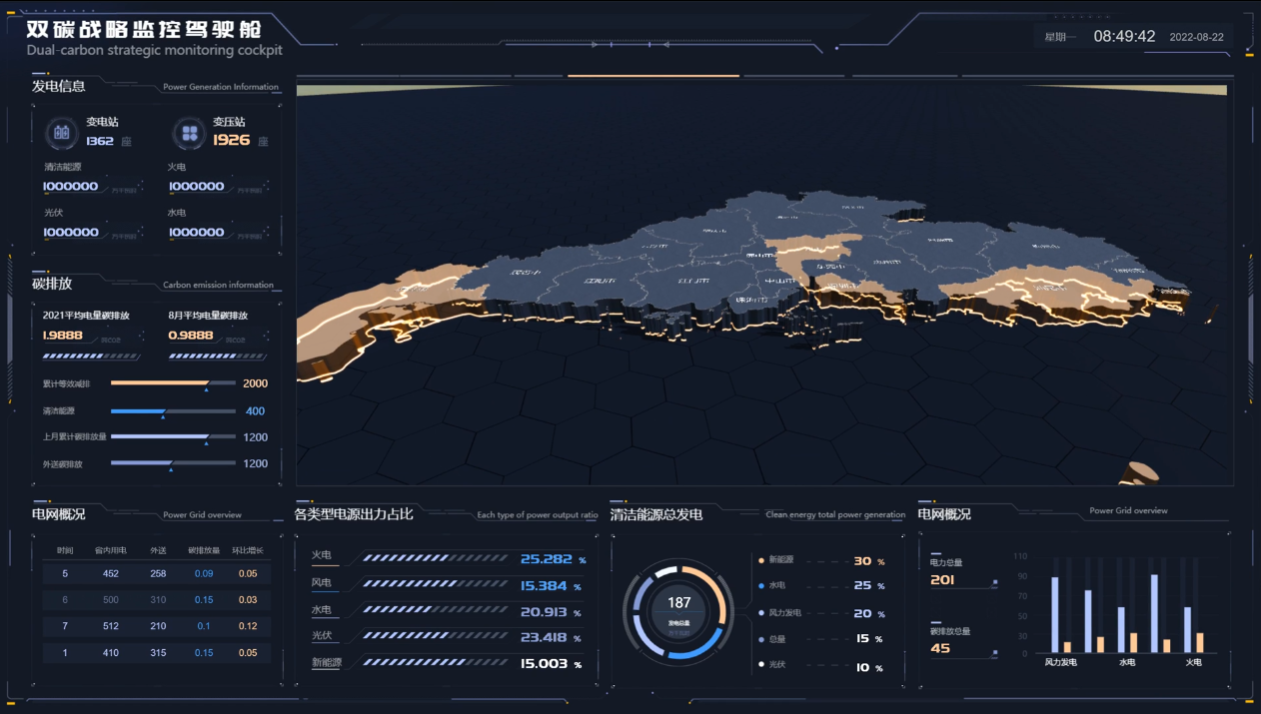

3. 双碳战略监控驾驶舱

相关图表

石川图

整理问题型鱼骨图

对策型鱼骨图

因果图
