史密斯图（Smith Chart）

山海鲸可视化，提供一站式数字孪生解决方案，致力于打造一款人人都会用的，零代码数字孪生工具。

简介

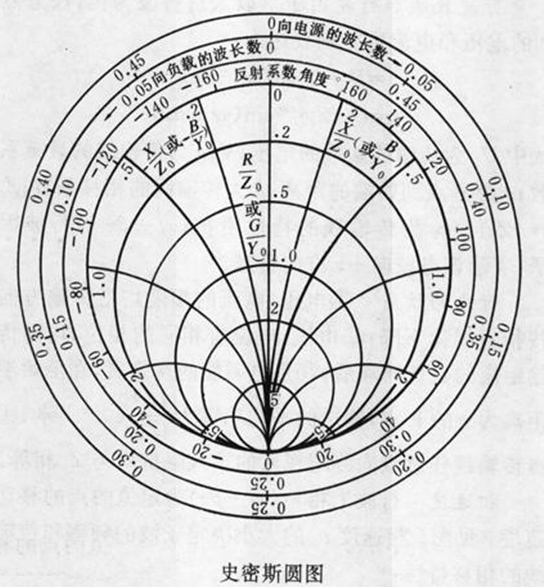

史密斯图（Smith Chart），又称史密斯圆图，其实质就是在反射系散平面上标绘有归一化输入阻抗（或导纳）等值圆族的计算图，是一款用于电子工程的图表，主要用于传输线的阻抗匹配上。

适用场景

是一款用于电机与电子工程学的图表，主要用于传输线的阻抗匹配上。该图由三个圆系构成，用以在传输线和某些波导问题中利用图解法求解，以避免繁琐的运算。

**优势：**一条传输线的阻抗会随其物理长度而改变，要设计一套阻抗匹配的电路，需要通过不少繁复的计算程序，史密斯图的特点便是省去一些计算程序。

**缺点：**创建过程涉及到一些计算，没有相对基础的人无法简单的建立。

图例

1. 当需要设计一套阻抗匹配的电路时，可以用史密斯图来省去一些计算程序。

2. 根据归一化负载阻抗 ZL/ZC，可使用史密斯图求得反射系数 Γ。
