和弦图（Chord Diagram）

山海鲸可视化，提供一站式数字孪生解决方案，致力于打造一款人人都会用的，零代码数字孪生工具。

简介

和弦图（Chord Diagram），可以算是弧长链接图的一种变体图形，是一种显示矩阵中数据间相互关系的可视化方法，节点数据沿圆周径向排列，节点之间使用带权重（有宽度）的弧线链接。和弦图的节点使用权重线性布局，节点权重即决定节点大小，又决定节点位置，同时和弦图的连线使用源权重和目标权重控制线宽，粗细非均匀，而且和弦图的节点宽度为连线宽度之和，节点处的连线平铺不重叠。

适用场景

和弦图用于探索实体组之间的关系。它们被生物科学界广泛用于可视化基因数据，在 Wired，New York Times 和 American Scientist 等刊物上也被称为信息图表(info graphics)。和弦图可用于展示层次结构中的依赖关系，也可以用于展示同级实体之间的流通关系。

**优势：**可以很好展示层次结构中的依赖关系，也可以很好展示同级实体之间的流通关系。
**缺点：**和弦图属于特殊图表，适用范围比较小，不太适合常规的一些数据展示。

图例

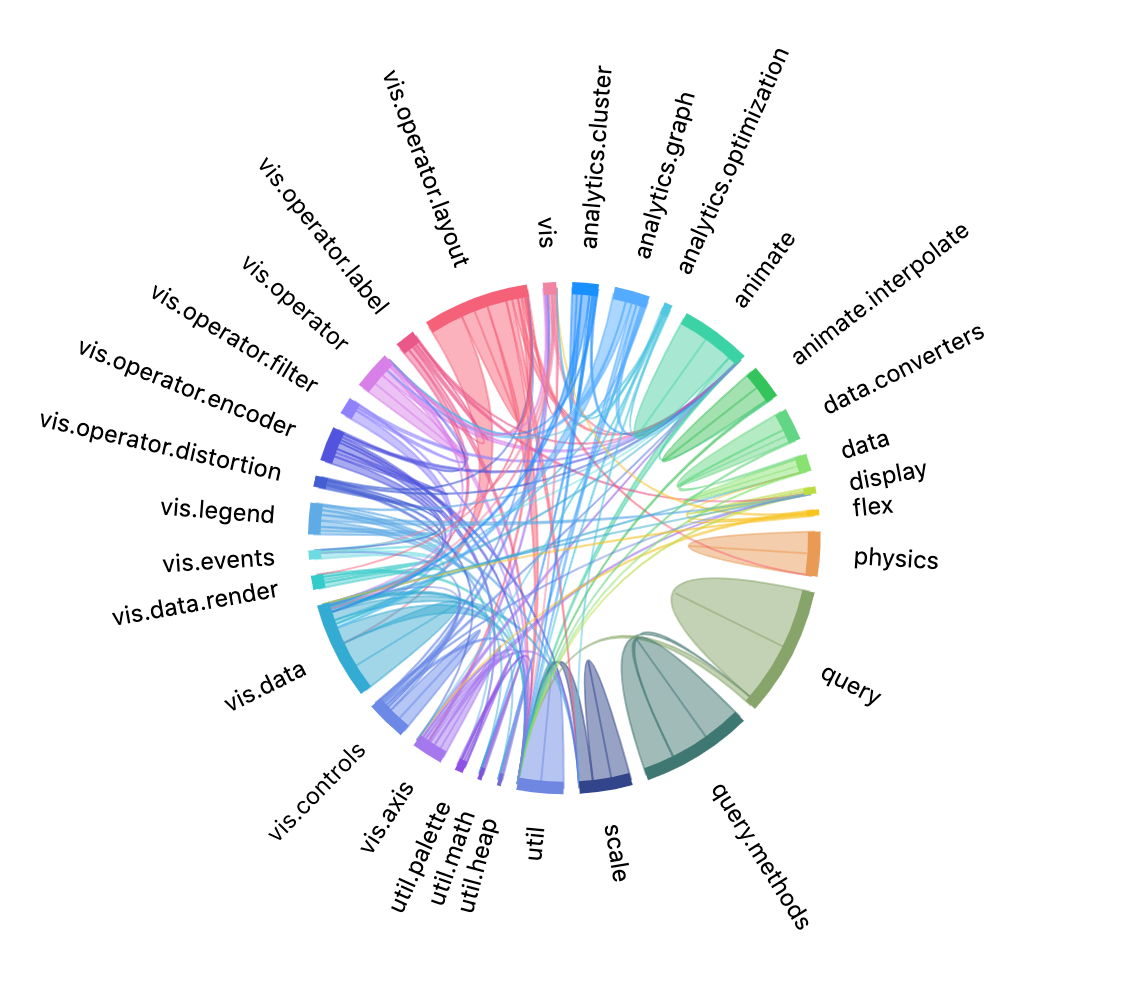

在需要展示在软件类层次结构中的类存在复杂的依赖关系时，可以较为直观地用和弦图进行展示。

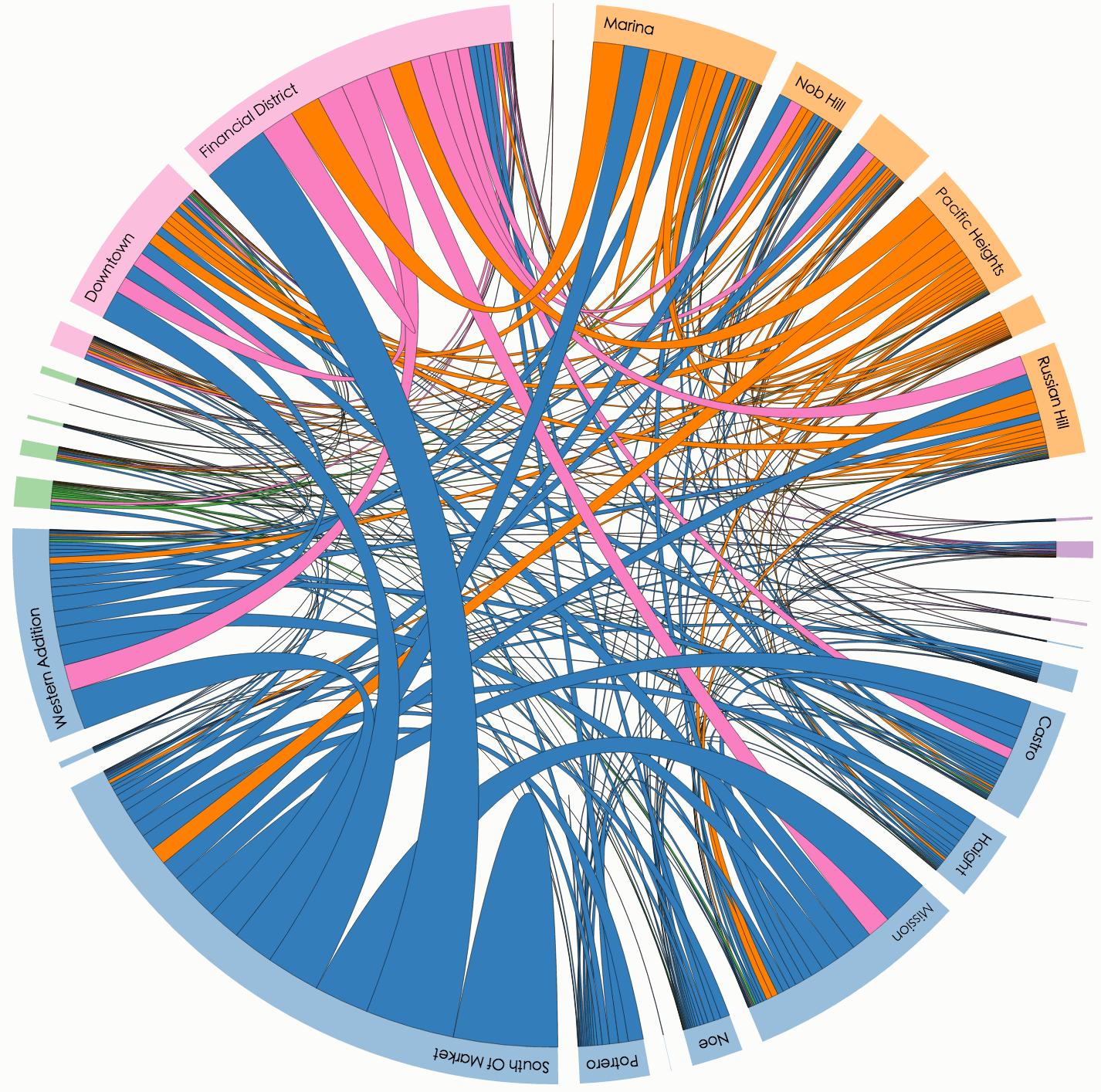

在需要展示某个时段用户使用 uber 软件在美国旧金山各个城市之间乘车交通的情况时，可以较为直观地用弧长链接图进行展示。

数字孪生大屏应用案例

目前，我们山海鲸可视化资源中心已有许多数字孪生大屏案例都使用了和弦图，此外，如果你打算自行创建大屏项目，在山海鲸可视化软件中就可以快速使用和弦图组件了，详情请参考山海鲸可视化和弦图组件教程。

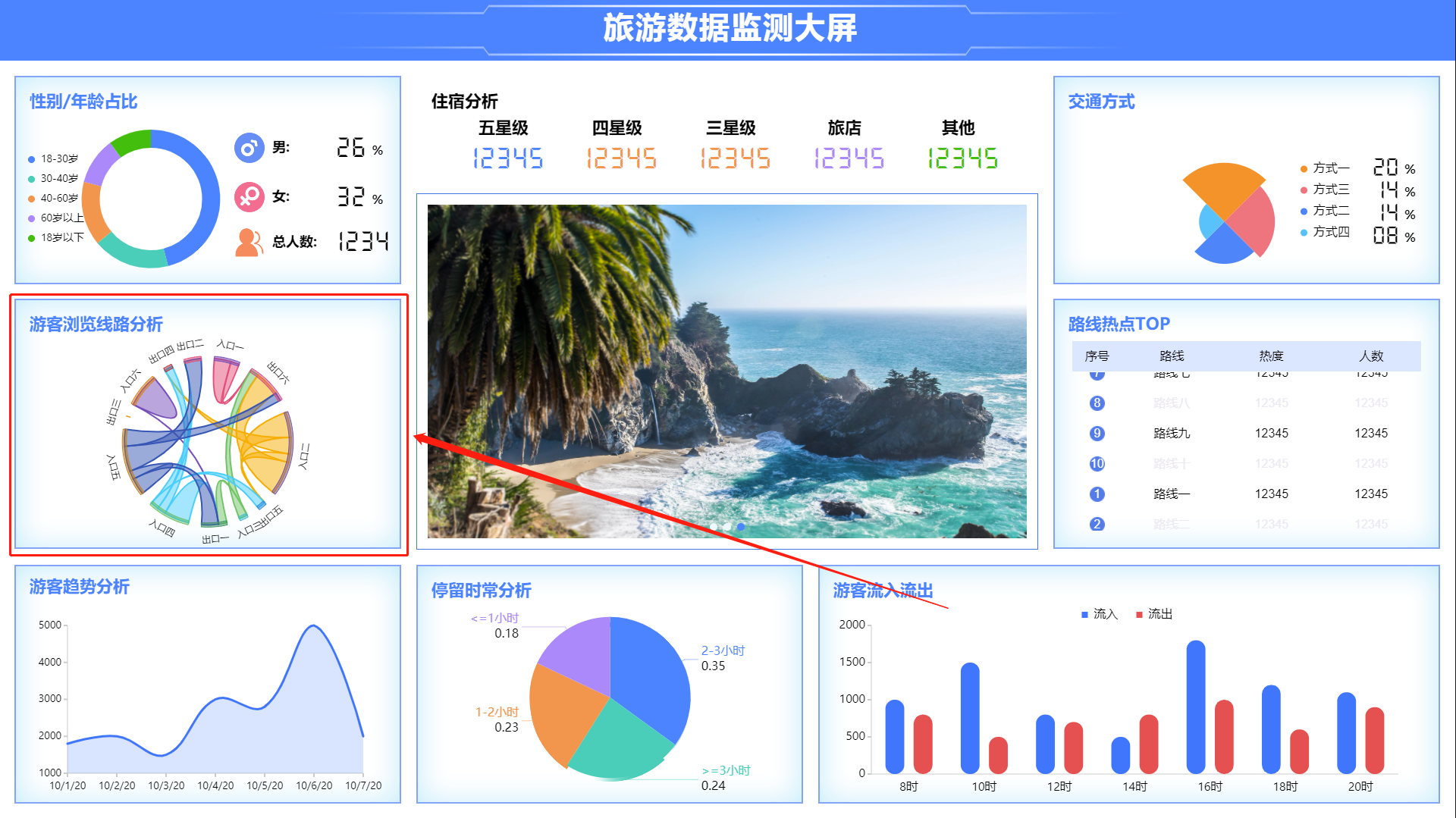

旅游数据监测数字孪生大屏
