不规则多边形图（Irregular Polygon Diagram）

山海鲸可视化，提供一站式数字孪生解决方案，致力于打造一款人人都会用的，零代码数字孪生工具。

简介

不规则多边形图（Irregular Polygon Diagram）又叫雷达图，蜘蛛网图，网络图，星图，极坐标图或Kiviat 图，它相当于平行坐标图，轴径向排列。不规则多边形图以从同一点开始的轴上表示的三个或更多个定量变量的二维图表的形式显示多变量数据的图形方法。它可以将多维数据进行展示，但是点的相对位置和坐标轴之间的夹角是没有任何信息量的。在坐标轴设置恰当的情况下，不规则多边形图所围面积能表现出一些信息量。利用不规则多边形图，可以直观地展现多维数据集，查看哪些变量具有相似的值、变量之间是否有异常值。不规则多边形图也可用于查看哪些变量在数据集内得分较高或较低，因此非常适合显示性能。

适用场景

不规则多边形图可以直观地展现多维数据集，查看哪些变量具有相似的值、变量之间是否有异常值，适合用于查看哪些变量在数据集内得分较高或较低，可以很好的展示性能和优势。

优势：特别适合展现某个数据集的多个关键特征，或者展现某个数据集的多个关键特征和标准值的比对，一般适用于比较多条数据在多个维度上的取值。

缺点：不规则多边形图不适合种类太多的数据，会造成变形过多，使整体图形过于混乱。特别是有颜色填充的多边形的情况，上层会遮挡覆盖下层多边形，同时如果变量过多也会造成可读性下降。

图例

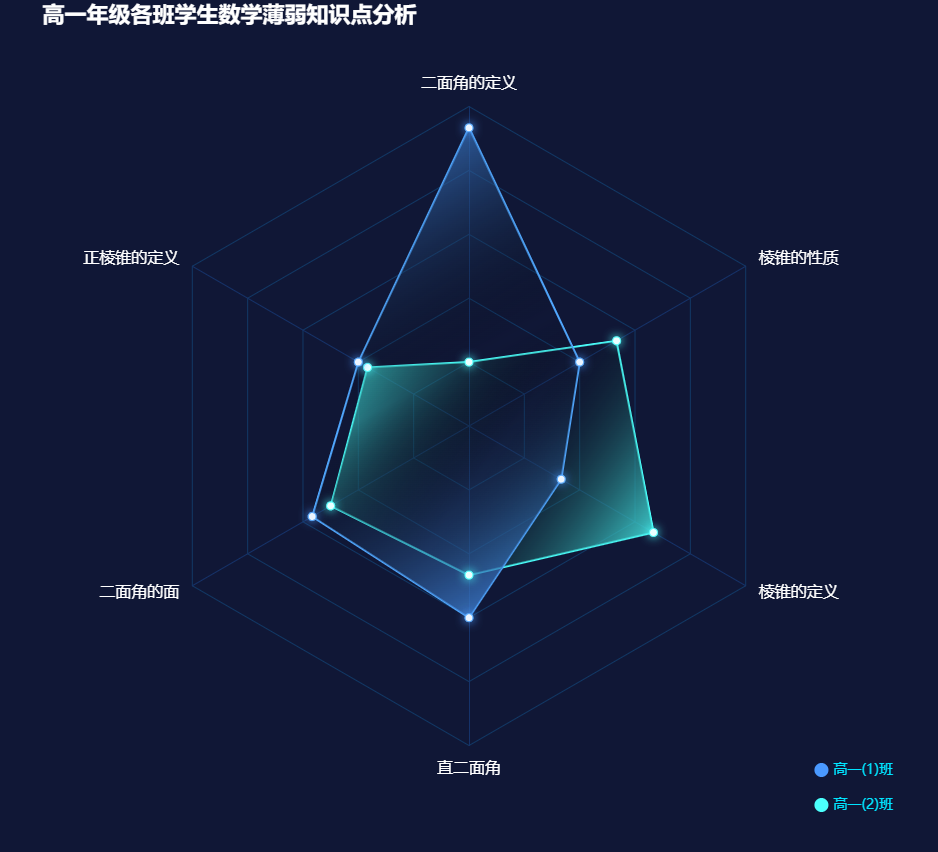

1. 用不规则多边形图展示各班学生数学薄弱知识点分析数据，可以帮助老师把握讲解知识重点。

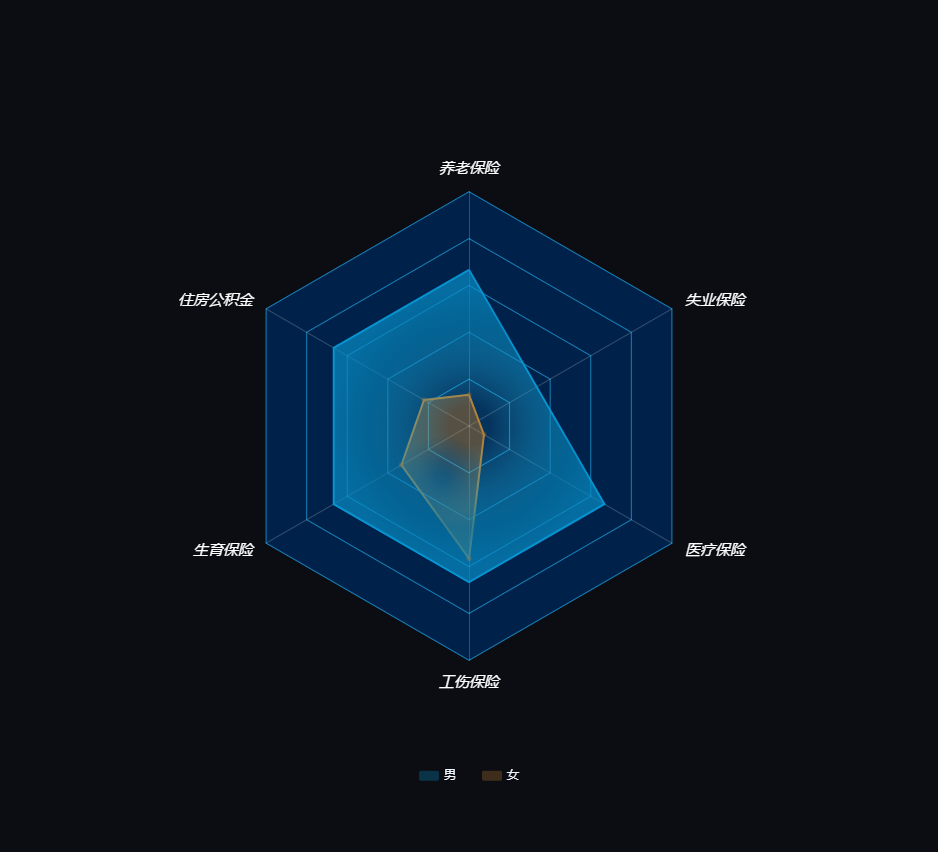

2. 我国男女缴纳五险一金概况数据用不规则多边形图展现可以直观看出我国居民缴纳五险一金距离缴纳标准差距。

数字孪生大屏应用案例

目前，我们山海鲸可视化资源中心已有许多数字孪生大屏案例都使用了不规则多边形图组件，此外，如果你打算自行创建大屏项目，在山海鲸可视化软件中就可以快速使用不规则多边形图组件了，详情请参考山海鲸可视化不规则多边形图组件教程。

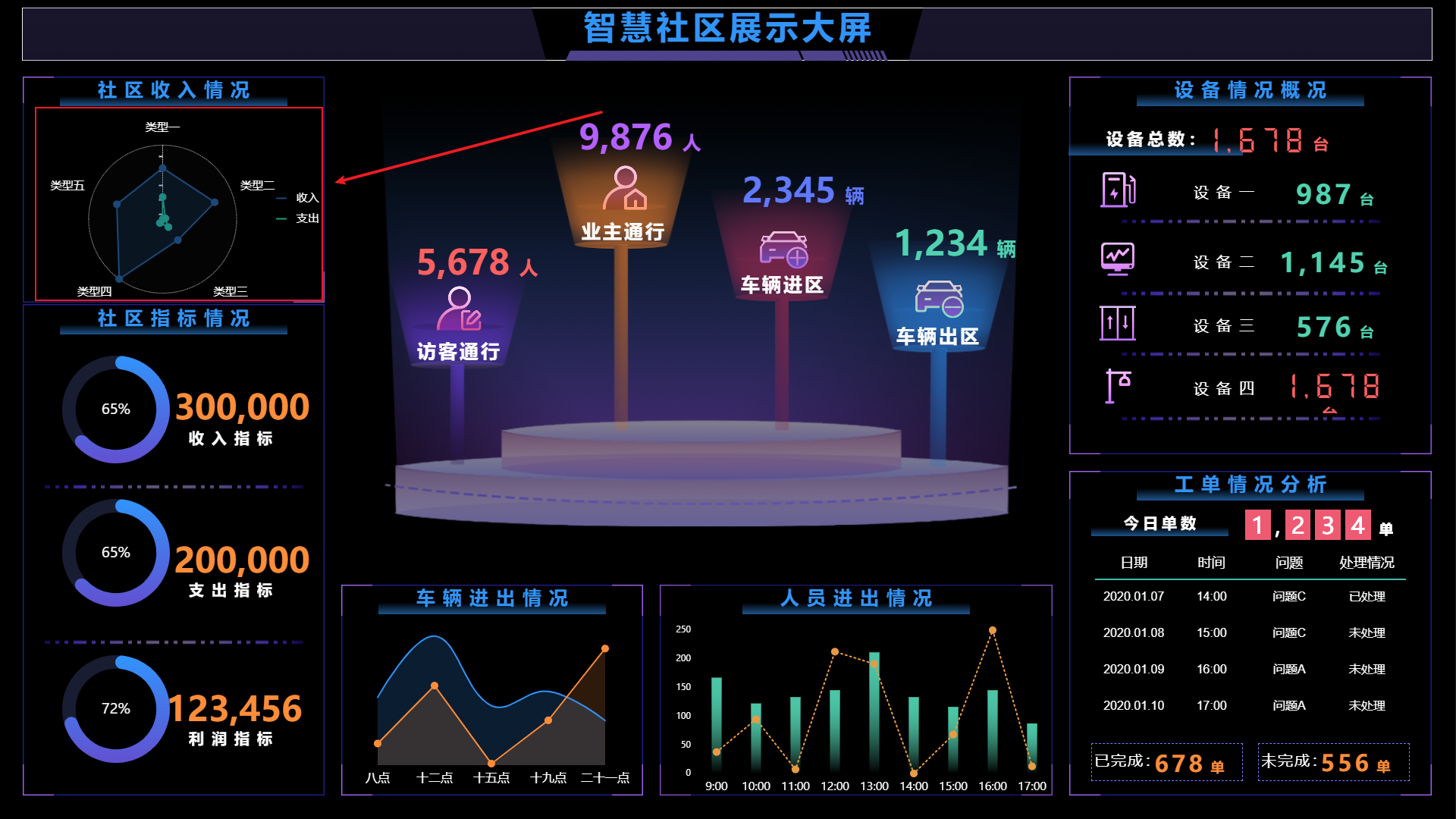

1. 智慧社区展示数字孪生大屏

2. 男性患者体检数据红色可视化数字孪生大屏

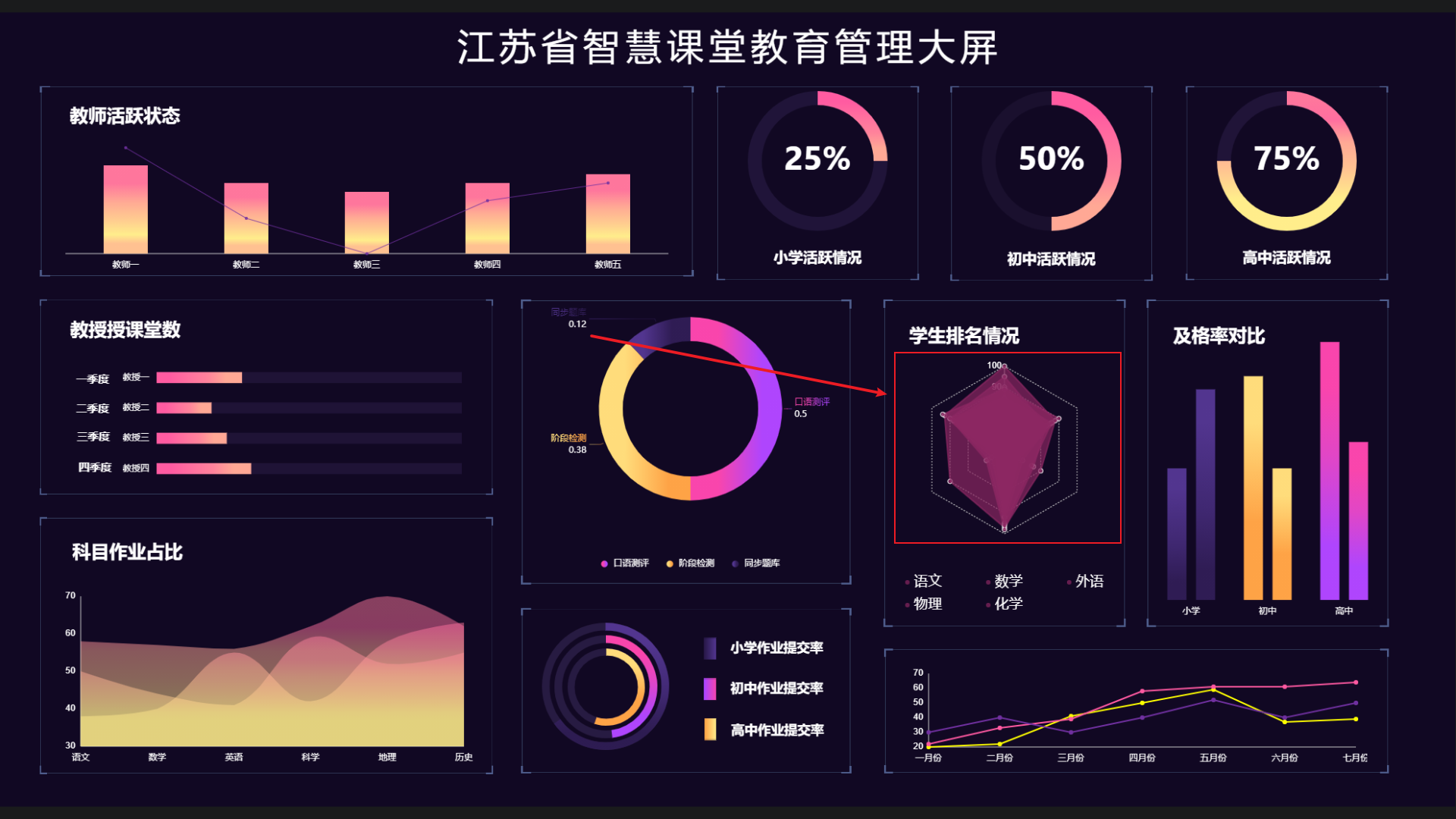

3. 江苏省智慧课堂教育管理数字孪生大屏

相关图表

和弦图

玉珏图

玫瑰图

扇形玫瑰图
