数字孪生可视化图表：了解堆叠的条形图

数据可视化已成为我们日常数据分析工作当中的重要组成部分，可视化大屏是数据可视化发展的产物。这又不得不说到一个概念：可视化组件。

可视化组件是制作数字孪生可视化大屏必不可少的一部分，在一个完整的数字孪生可视化大屏中用到的图表可不少。可视化组件的种类繁多，如何选取适合的图表来展示相应的数据对于做数据分析的人来说也是一个难点。

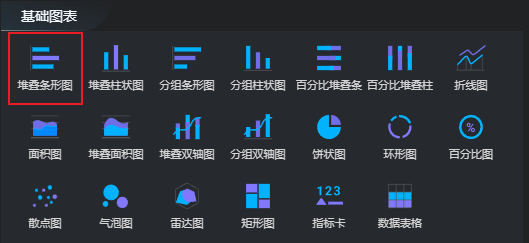

今天先给大家介绍一个常用的可视化组件——堆叠条形图。

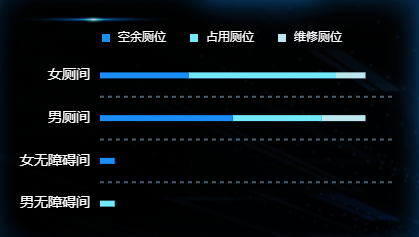

传统的条形图只是将各个数据点简单的比较，在可视化图表组件中，堆叠条形图将多个数据集的条形彼此叠加显示，适合用来显示大类别如何细分为较小的类别，以及每部分与总量之间的关系。在展示不同的数据集时，可以按照数值和百分比两种形式进行展示，本文介绍的堆叠条形图采用的是数值的形式，如果希望使用百分比的展示形式，建议使用百分比堆叠条形图。

数据如何进行配置也是让很多人头痛的一个点。合理地选择数据可以让堆叠条形图根据相应的数据显示对应的图形。目前，山海鲸可视化这款软件支持导入文件数据、连接数据库、连接 API、连接山海鲸数据管家等多种数据连接方式。

在组件中，X 轴字段为纵坐标，反应了条形的组成部分，Y 轴字段为横坐标，反应了每一个条形部分的长度。可将数据拖拽放入对应轴字段展示数据，也可单击后一一勾选。

堆叠条形图组件的字段设置有以下三种情形：

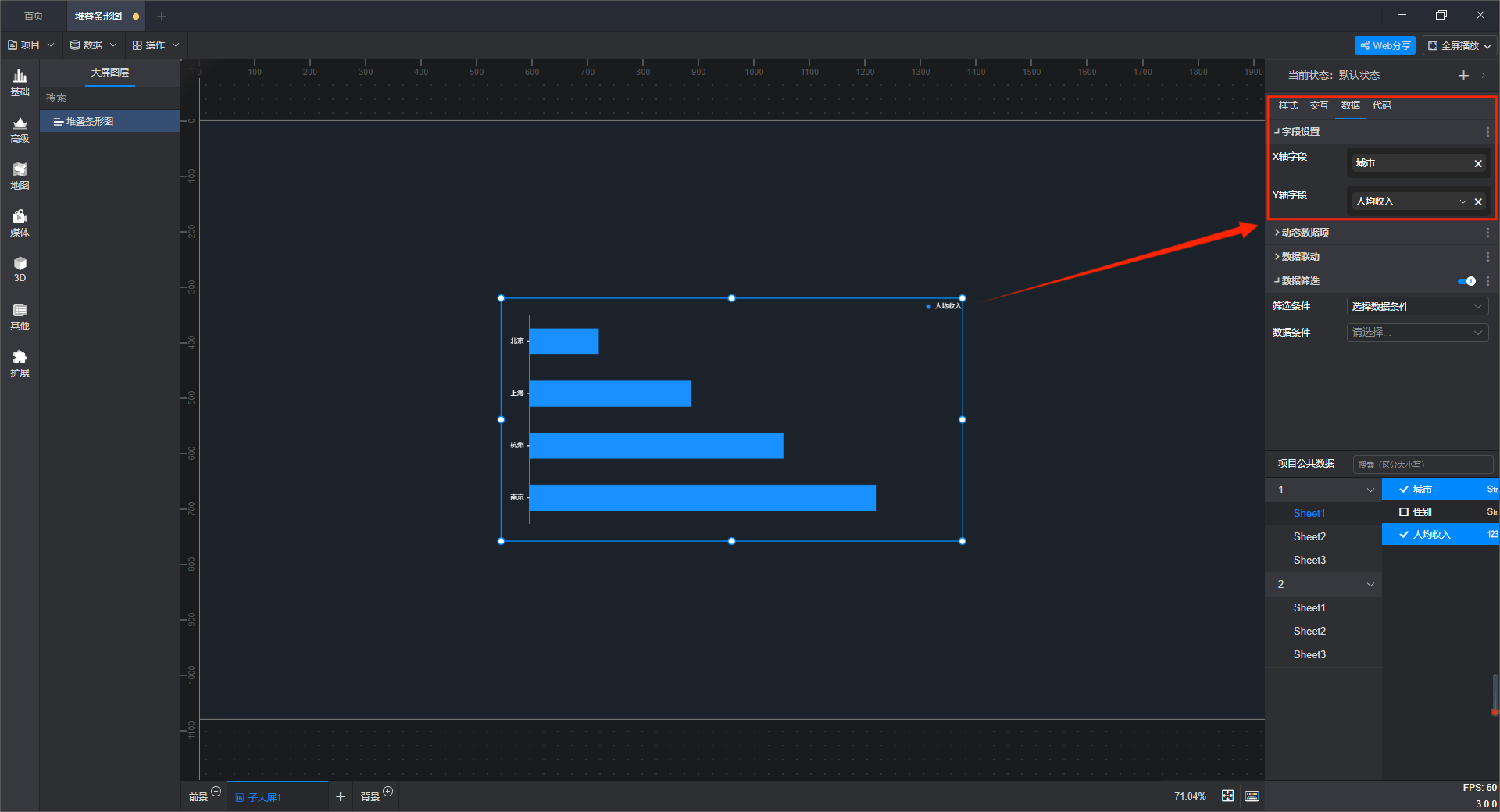

① 当 X 轴为一个字段，Y 轴为一个字段时，组件如下所示：

上图中所用示例数据如下：

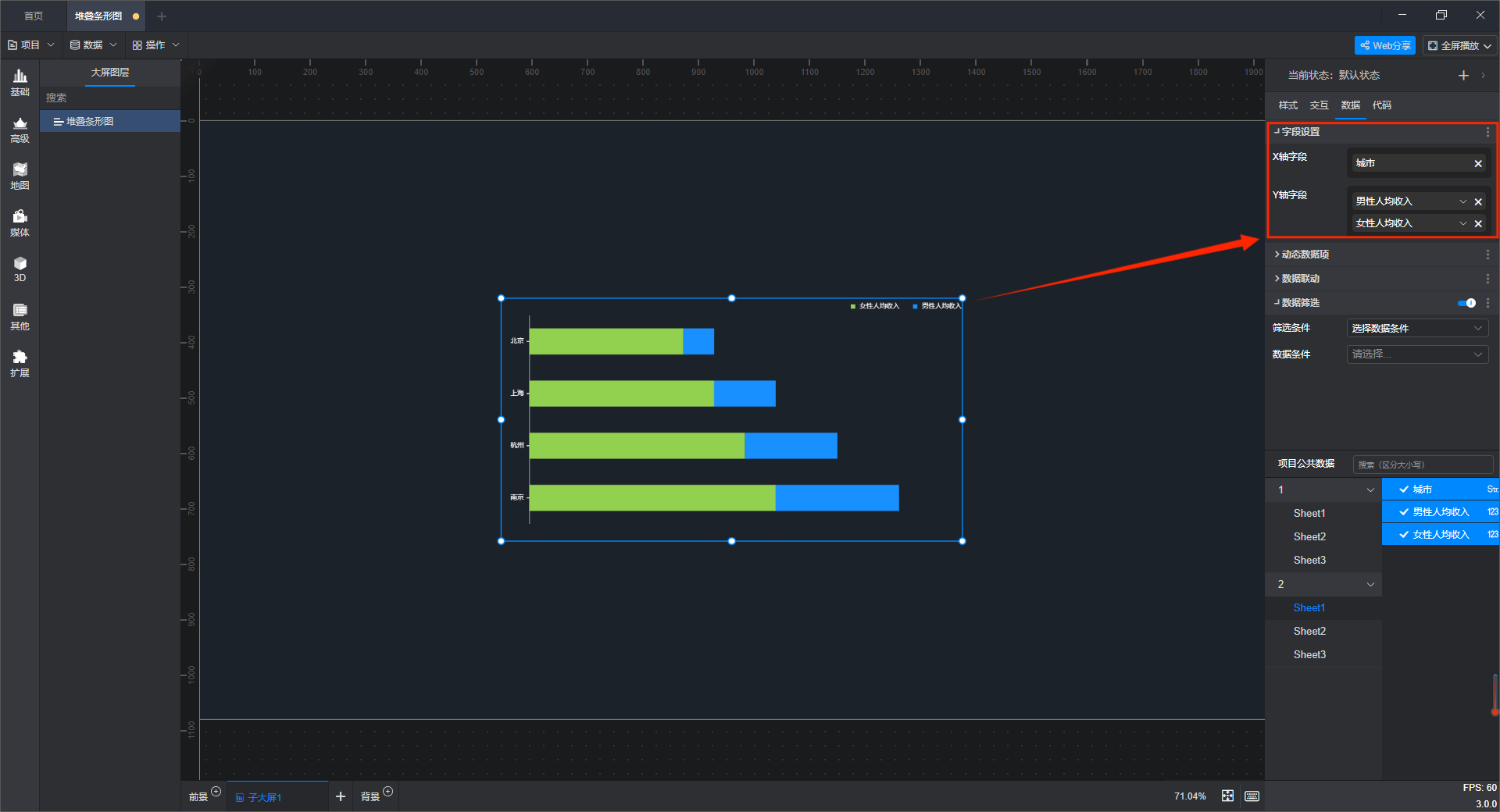

② 当 X 轴为一个字段，Y 轴为多个字段时，组件如下所示：

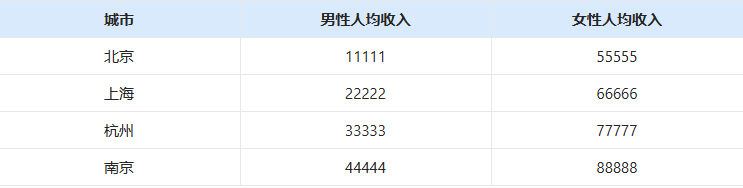

上图中所用示例数据如下：

其中，X 轴使用了“城市”字段，Y 轴分别使用了“男性人均收入”和“女性人均收入”两个字段，在上图中可以清楚看到不同城市间男性和女性人均收入的对比情况。

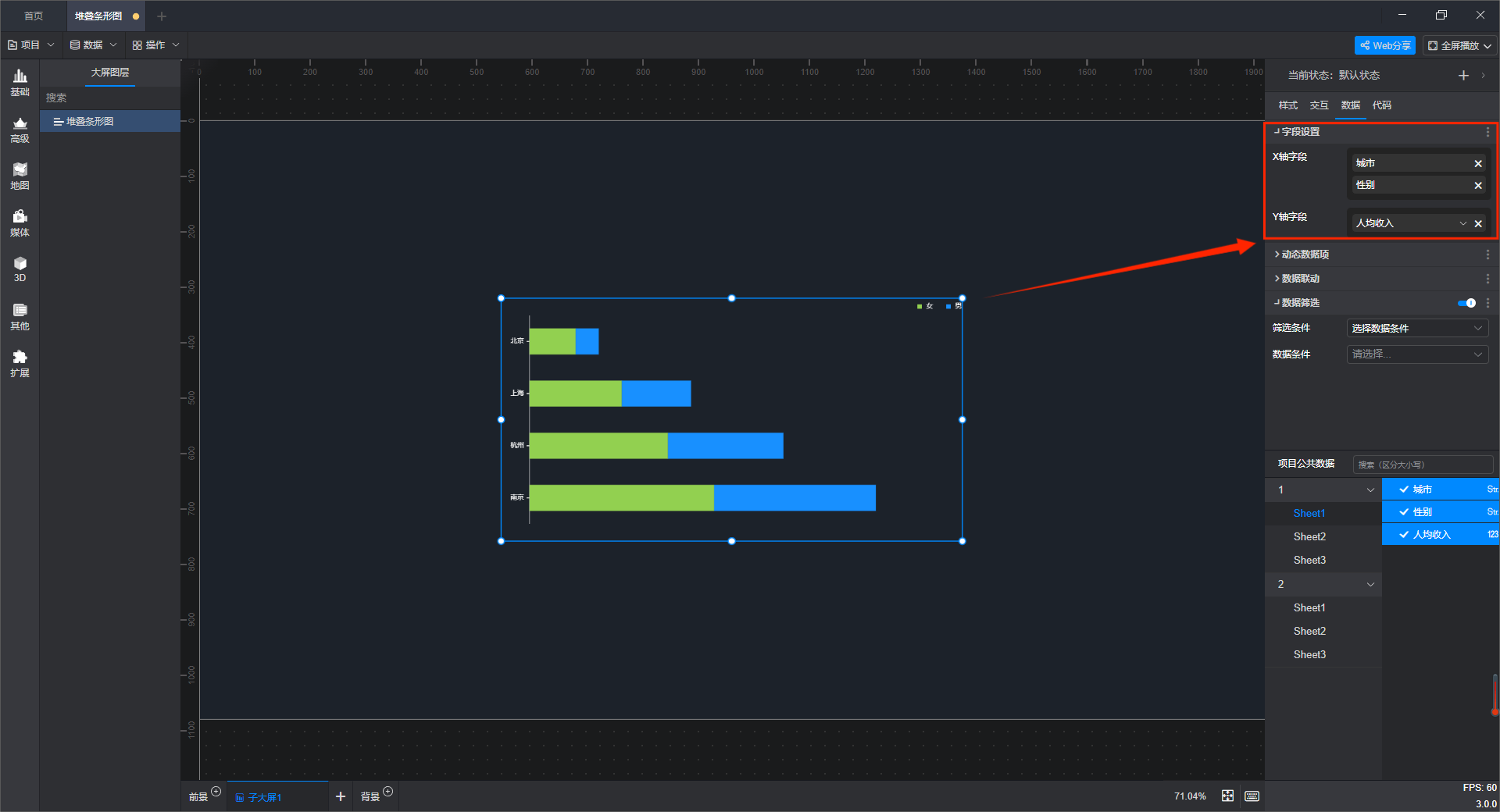

③ 当 X 轴为两个字段，Y 轴为一个字段时，组件如下所示：

上图中所用示例数据如下：

其中，X 轴使用了“城市”和“性别”两个字段，Y 轴使用了“人均收入”字段，在上图中可以清楚看到不同城市间不同性别人均收入的对比情况，组件中的“性别”字段起了标识性别的作用。

堆叠的条形图通常是在数据可视化当中被我们大量使用到的，所以在我们具体的可视化应在场合需要时加以考虑如何用好该图表。
