瀑布图

1. 简介

瀑布图具有自上而下的流畅效果，瀑布图由麦肯锡顾问公司所独创的图表类型。这种图表采取绝对值和相对值相结合的方式，能直观地反映出数据的增减变化过程，反映数据在不同时期或受不同因素影响下的结果，适用于表达数个特定数值之间的数量变化关系，多用于经营分析和财务分析。

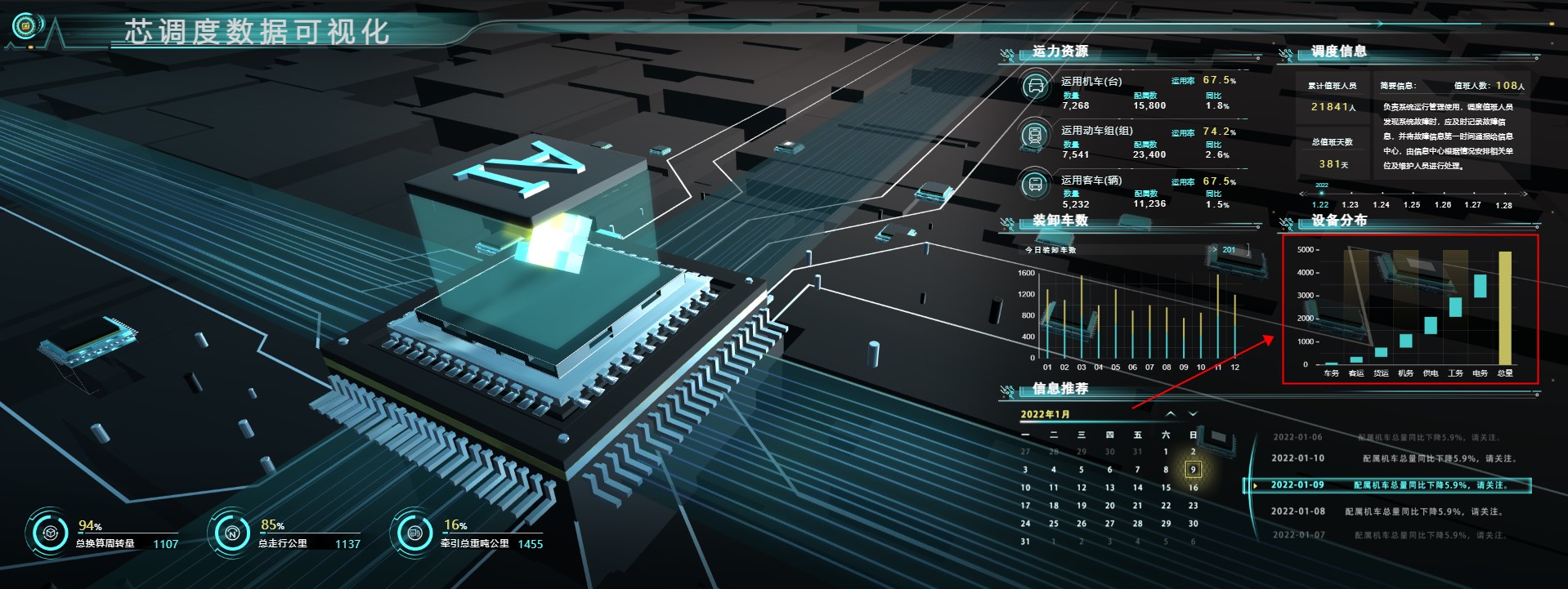

2. 效果展示


3. 样式

在样式中可以设置堆叠瀑布图组件的位置、颜色、坐标轴、提示信息和动画等。

接下来，会用以下示例数据对组件样式进行说明：

车型	数值
车务	100
客运	250
货运	400
机务	590
供电	750
工务	840
电务	1000
总量	1000

3.1 基本设置

配置项	说明
不透明度	1）根据个人喜好或整体和谐度合理地使用透明度，会让大屏布局更美观；	2）这个设置项的一个常见用法是结合条件样式/交互/多状态来实现组件的显示和隐藏。
抽样率	1）对数据进行抽样展示。如有 100 条数据，抽样率为 100%，此时会显示 100 条数据，如抽样率为 50％，则只显示 50 条数据；	2）这个设置项主要是在数据量过多、组件显示效果不佳时，可以借助这个选项来减少数据量，但是与此同时部分数据也会不显示，所以要谨慎使用。

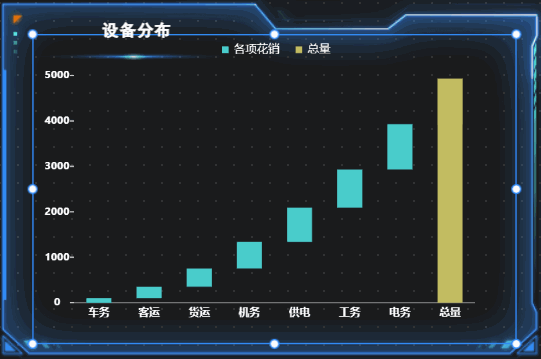

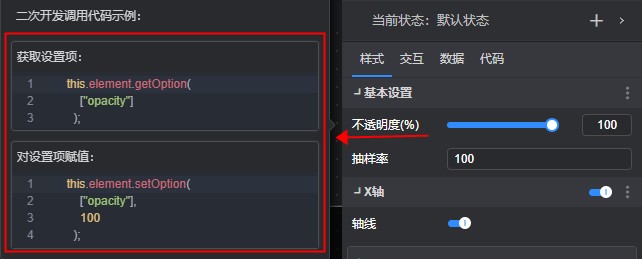

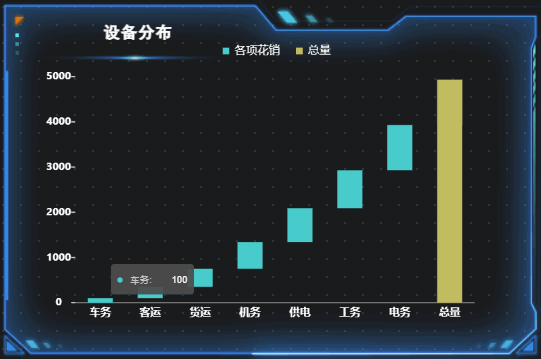

瀑布图 透明度变化，如下图所示：

3.2 X 轴

配置项	说明
数据类型	有3 种类型，分别是分类、连续数值和时间，数据类型的选择根据导入的数据源而定。
轴线	X 轴的线条类型、颜色及粗细的配置。
轴刻度线	X 轴的刻度线颜色、粗细及长度的配置。
轴刻度值	X 轴的轴标签位置、距轴线的位置、字体设置、外发光展示设置及旋转角度的配置。

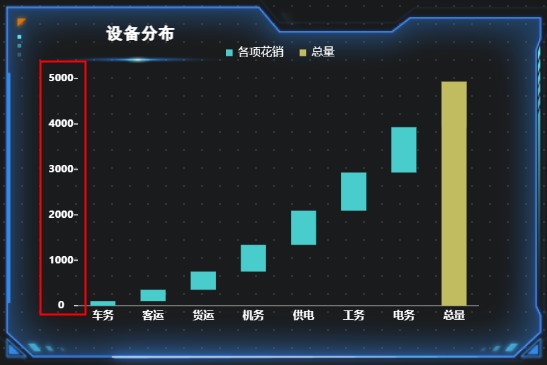

3.3 Y 轴

配置项	说明
轴线	Y 轴的线条类型、颜色及粗细的配置。
轴刻度线	Y 轴的刻度线颜色、粗细及长度的配置。
轴刻度值	Y 轴的轴标签显示格式、计数单位、小数设置、刻度值范围和颜色、大小，字体设置和外发光显示设置，其中轴刻度值支持系统自适应，也支持自定义值范围。
显示轴单位	Y 轴的轴标签的单位，可调整单位内容和字体样式。


【温馨提示】要注意Y 轴的轴刻度值设置，轴刻度值显示格式有两种：数值和百分比，注意选择和数据相对应的格式。轴刻度值设置有两种：自适应和自定义，在自定义的时候要注意最小、最大刻度值的设置，必须比数据的值大。

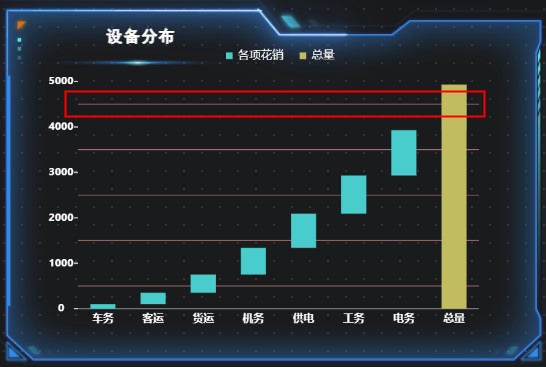

3.4 网格线

网格线易于查看和计算数据，在这里可以对组件的 X 轴、Y 轴的网格线进行设置，包括线条类型和粗细、线条颜色和粗细等内容。

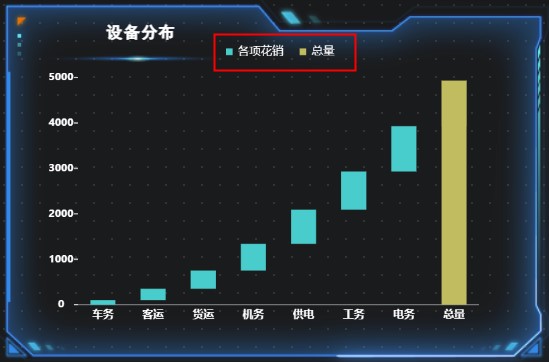

3.5 图例

鼠标移动到图表中会出现每条数据的具体内容，可以了解每项代表的意思。图例设置包括图例名称、位置、颜色、大小及偏移量。

【温馨提示】图例不会随着组件大小变化而变化，但会遮住组件具体内容，此时需要调整组件的内边距以达到内容的完整展现。

3.6 内边距

内边距可以设置组件中心距离上下左右边框各自的位置，单位为px。

3.7 提示信息

提示信息指的是鼠标移动到组件上时显示的信息，提示信息样式包括：提示框样式、文字样式和数据样式的设置。

3.8 展示设置

瀑布图开启展示设置后可设置展示延迟、单条滚动时间、循环播放时间等，但瀑布图开启展示设置后不会自动循环播放提示信息。

3.9 大小＆位置

通常我们可以通过直接点击和拖动组件来设置大小和位置，在这里也可以通过直接输入X 坐标、Y 坐标、宽和高来设置。

配置项	说明
组件大小	组件的 X、Y 轴坐标，X 坐标为组件左上角距离页面左边界的像素距离，Y 坐标为组件左上角距离页面上边界的像素距离。
组件位置	即组件的宽度和高度，单位为px。
组件旋转	三维空间旋转可以输入任意数值，数值对应角度向 X 轴/Y 轴旋转。


3.10 边框设置

在此处可以对组件边框的边框颜色、宽度、图形边框圆角半径等样式进行配置。

3.11 背景设置

组件默认没有背景颜色，如果需要设置背景颜色，可以在此处进行设置，也可以将背景设置为一张图片或视频，可以选择填充方式和模糊程度。

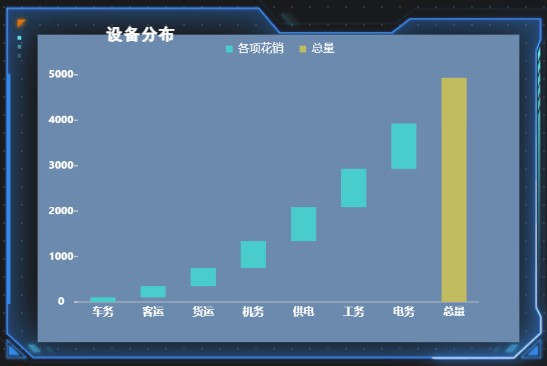

瀑布图 无背景色样式，如下图所示：

瀑布图 有背景色样式，如下图所示：

4. 交互

交互功能为组件赋予了在一定条件下与大屏操作进行交互的能力。

【温馨提示】详细的交互设置请参考设置交互教程。

5. 数据

对数据进行配置可以让组件根据相应的数据显示对应的图形，目前，山海鲸可视化软件支持导入文件数据、连接数据库、连接 API、连接山海鲸数据管家等多种数据连接方式。

5.1 字段设置

在组件中，X 轴字段为纵坐标，反应了条形的组成部分，Y 轴字段为横坐标，反应了每一个柱形部分的长度。可将数据拖拽放入对应轴字段展示数据，也可单击后一一勾选。

堆叠条形图组件的字段设置有以下一种情形：

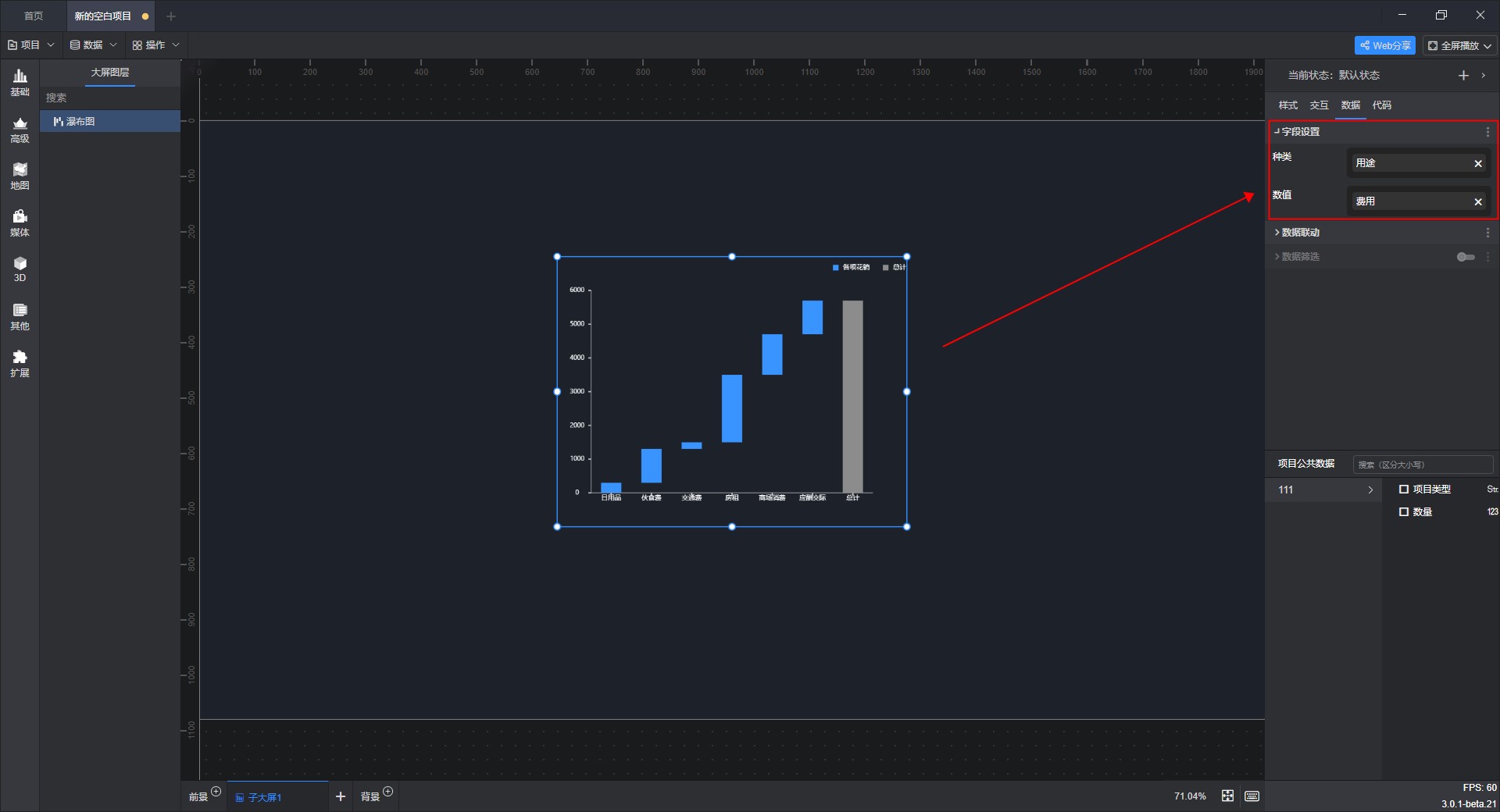

当种类为一个字段，数值为一个字段时，组件如下所示：

上图中所用示例数据如下：

用途	费用
日用品	300
伙食费	1000
交通费	200
房租	2000
商场消费	1200
应酬交际	1000

其中，种类使用了“用途”字段，数值使用了“费用”字段。

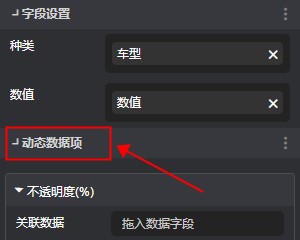

5.2 动态数据项

使用动态数据，可以更灵活地对组件中的每一个样式属性做设置。

【温馨提示】详细的动态数据项设置请参考设置动态数据项教程。

5.3 数据联动

假设有 2 个表单分别为表单 A、表单 B，将 A 表单里某个字段的值作为查询条件，关联引用出 B 表单的数据，并填写到指定的字段中，就是数据联动。

联动项	说明
联动其他组件	开启数据联动后，单击一个图表中的任一数据点，其他使用相同数据集的图表也会随其联动变化。
受其他组件联动	开启数据联动后，图表中的数据会随发起联动的组件的变化而变化。

【温馨提示】详细的数据联动设置请参考设置数据联动教程。

5.4 数据筛选

将满足条件的数据通过筛选过滤出来。

筛选条件	说明
不筛选	不进行数据筛选。
筛选数据源指定行	可选择筛选数据源某一行数据。
选择数据条件	可自行选择数据筛选的条件。

【温馨提示】详细的数据筛选设置请参考设置数据筛选教程。

6. 代码

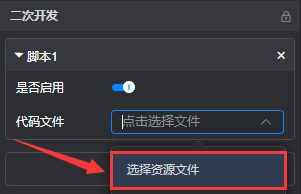

通过添加JavaScript 文件，可以满足对组件进行二次开发的需求。

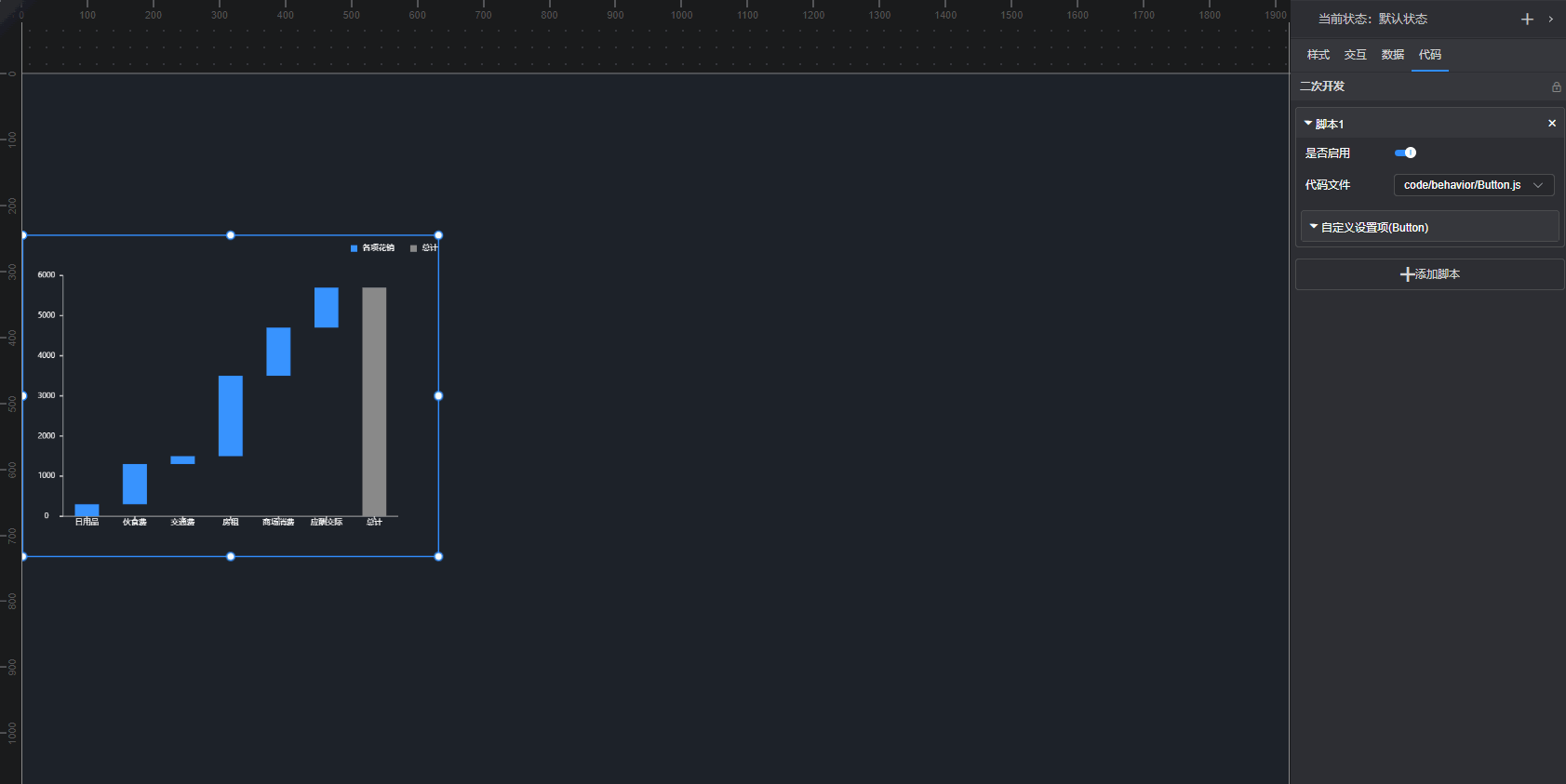

例如，我们希望组件能够自动在大屏上向右移动，只需添加相应的JavaScript 文件即可实现，以下为本教程使用的示例代码：

/**
 * Extension.prototype.element;
 * Extension.prototype.enabled;
 * Extension.findExtensionsOfClass(className)
 * Element.prototype.setOption()
 * Element.prototype.getOption()
 * Element.prototype.getFullData()
 * Element.prototype.name
 */
class Button{
  update(){
    const position = this.element.getOption(
      ["position"]
    );
    // 当前元素在X轴上移动一定的距离
    this.element.setOption(
      ["position"],
      [(position[0] + 1 )%100,position[1]]
    );
  }
}
export default Button;
