路径动画

鲸孪生组件中，通过添加路径动画，不仅可以展示物体沿着指定的路径进行运动的动画效果，还可以通过数据实时展示物体位置变换轨迹。

1. 基础设置

添加路径动画后，可设置路径动画的运动轨迹类型。

1.1 历史轨迹

在三维场景中需要展示物体沿着指定的路径进行运动的动画效果时，需要将运动轨迹类型设为“历史轨迹”，该类型下可以设置轨迹数据。

（1）自定义

运动轨迹数据选择“自定义”，可通过手动选择点位生成路径，步骤如下：

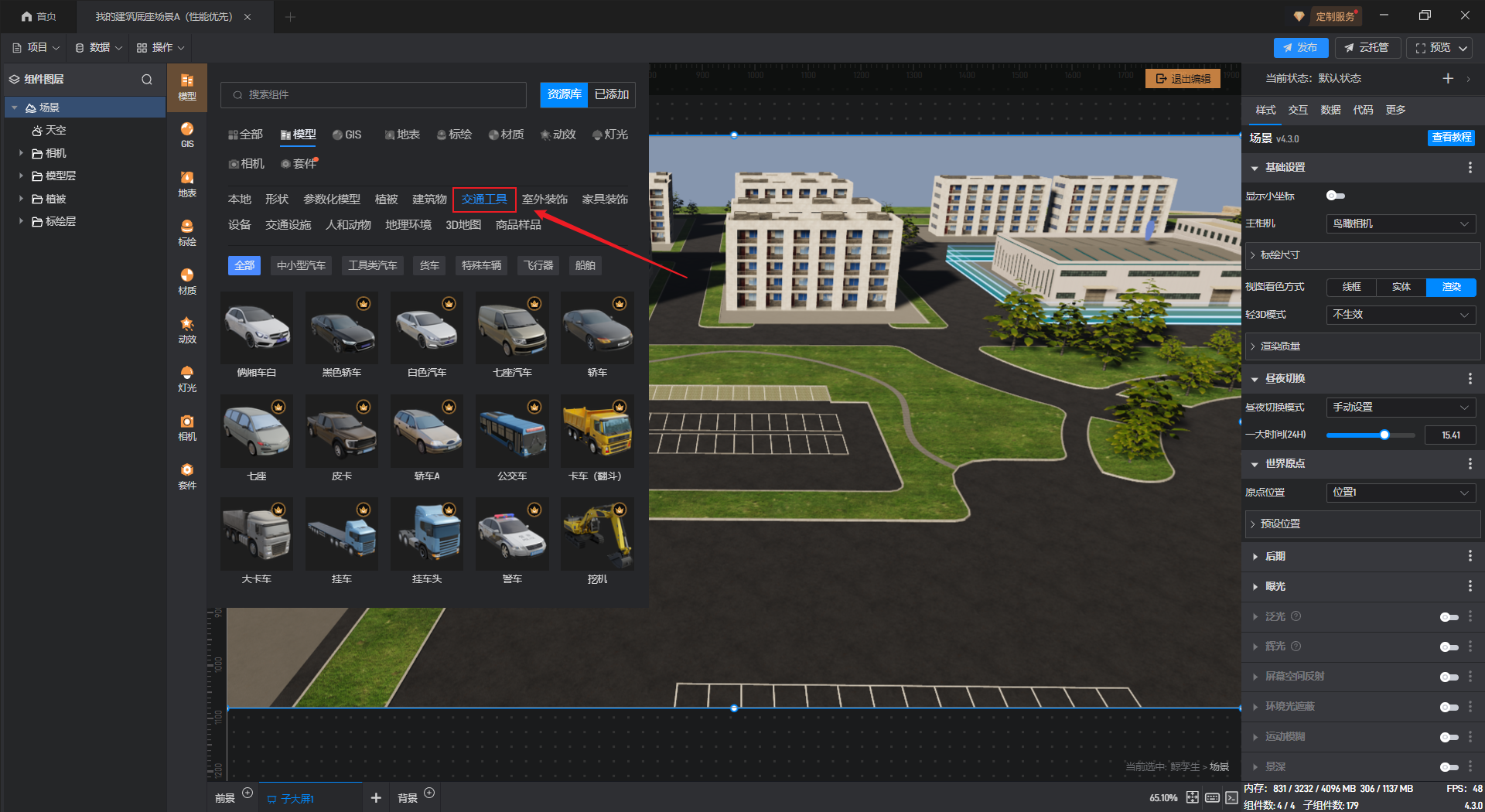

1. 在山海鲸可视化鲸孪生组件中，双击子大屏进入编辑模式后，在“模型”菜单中点击“交通工具”，可以看到鲸孪生组件中提供了非常丰富的模型库。


2. 任意选择一个汽车模型，放置在 3D 场景中。

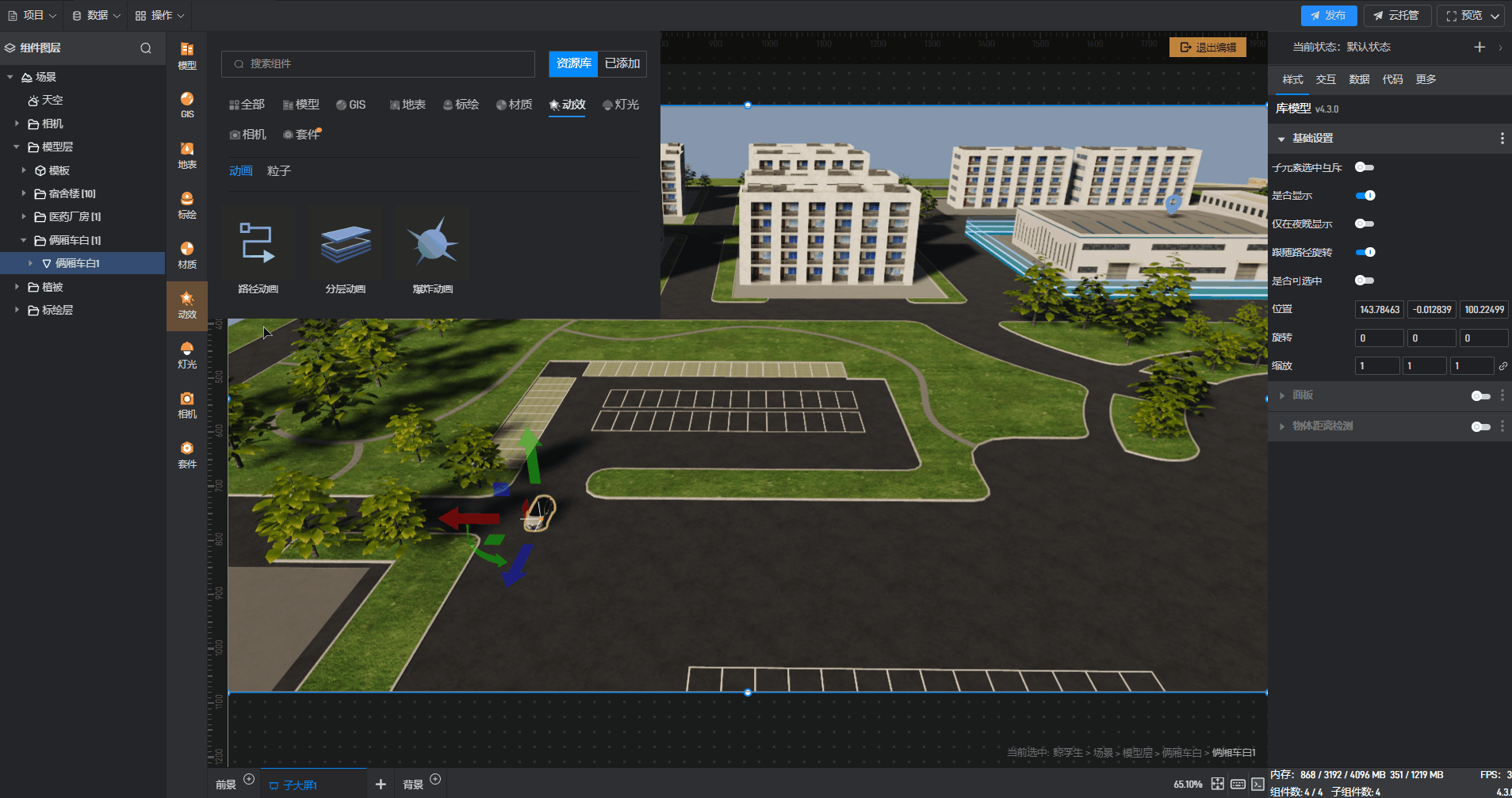

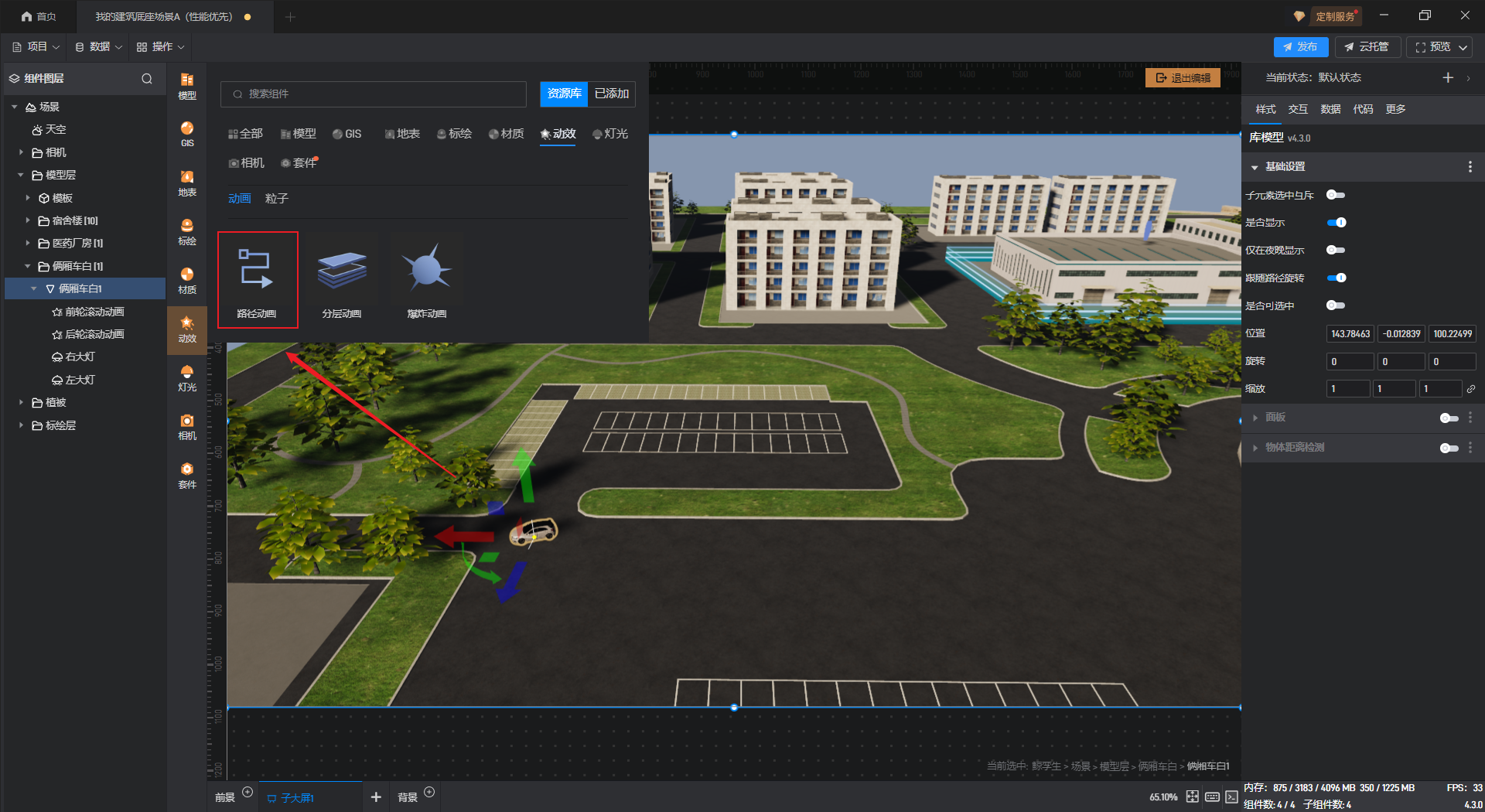

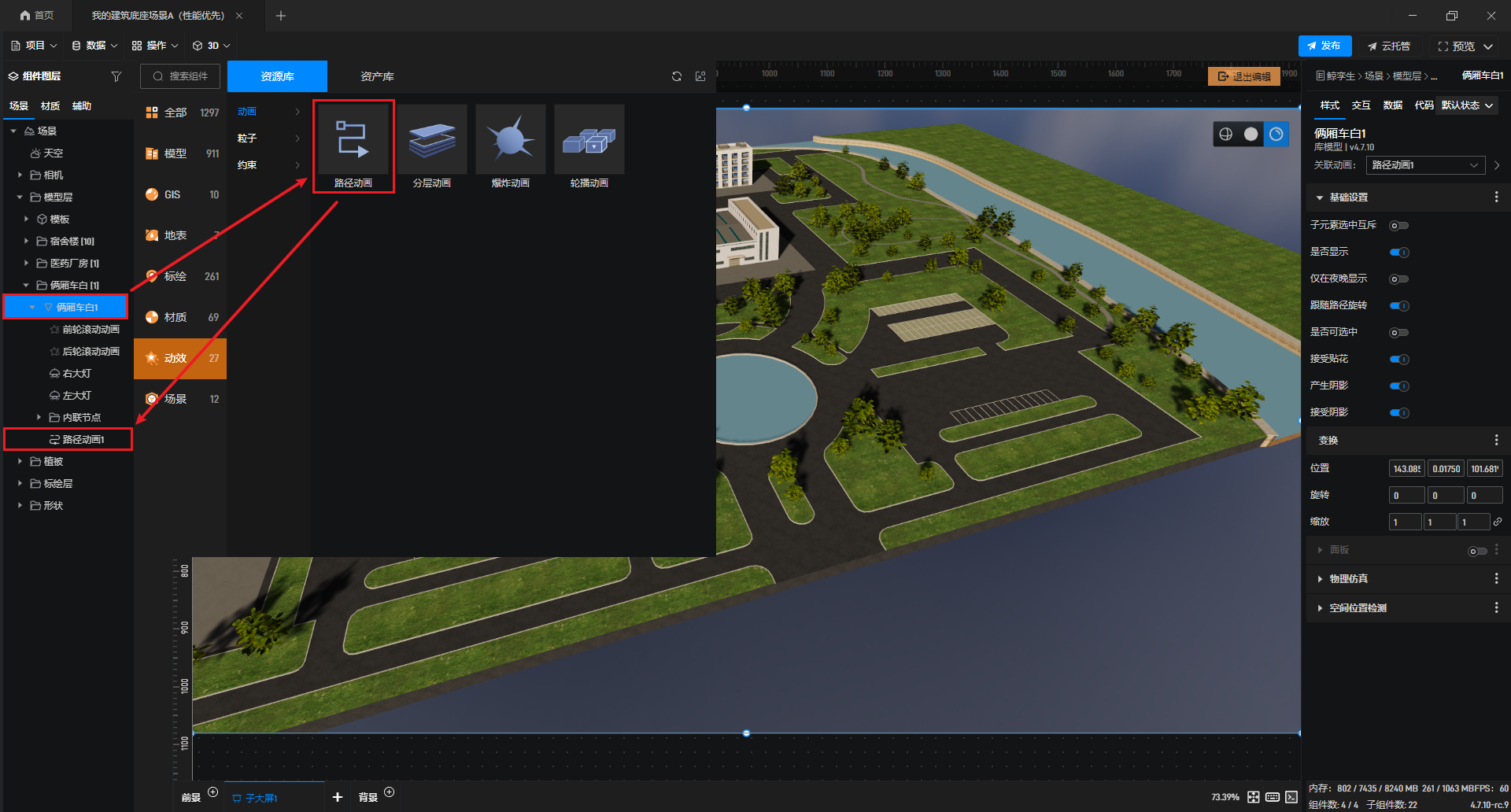

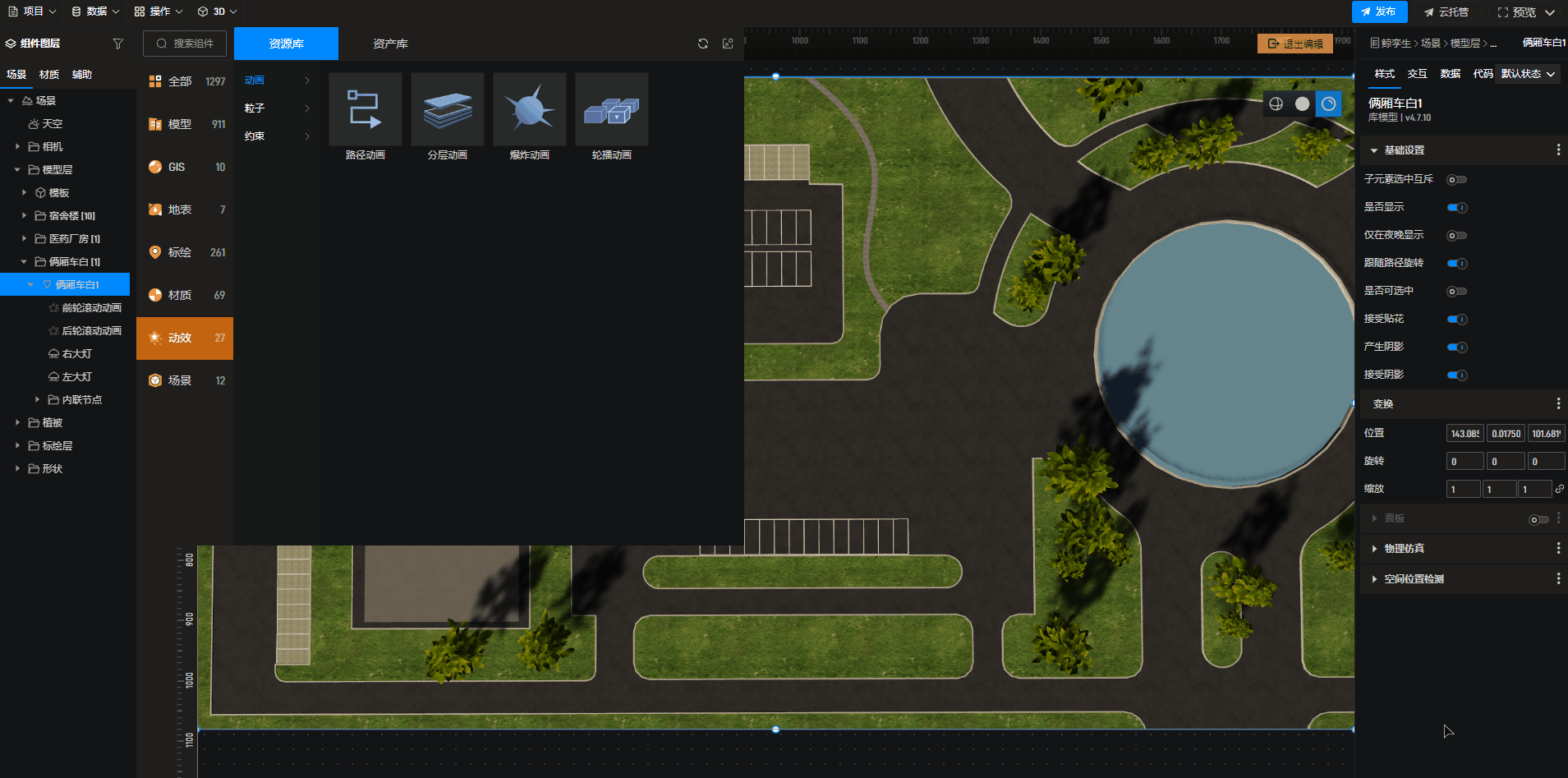

3. 选中该汽车模型，在“动效”菜单中点击“路径动画”，在场景中使用鼠标点击地面就可以生成一段连续路径。

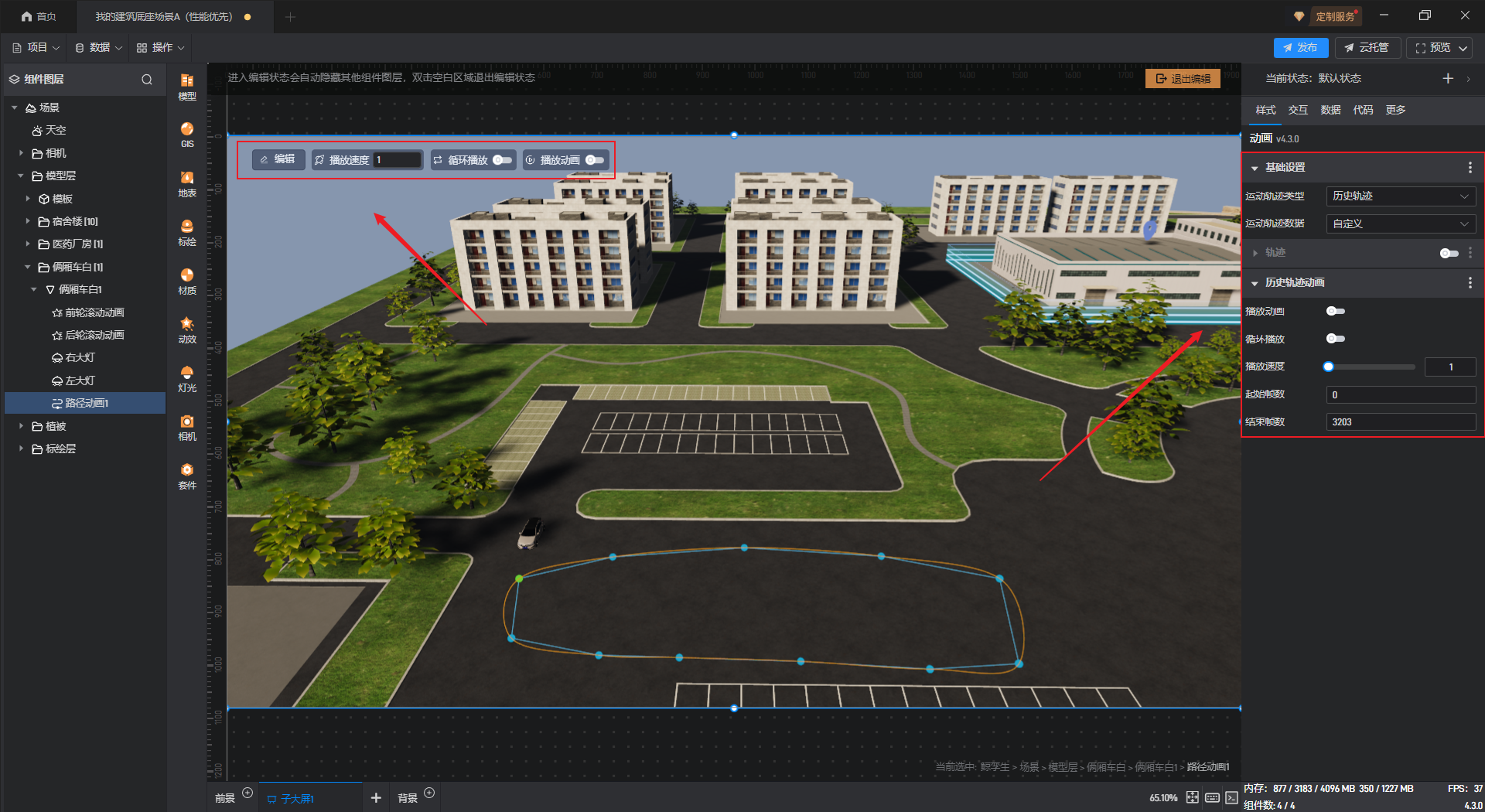

在“历史轨迹”类型下“自定义”情况时，能够进行“编辑”的操作。

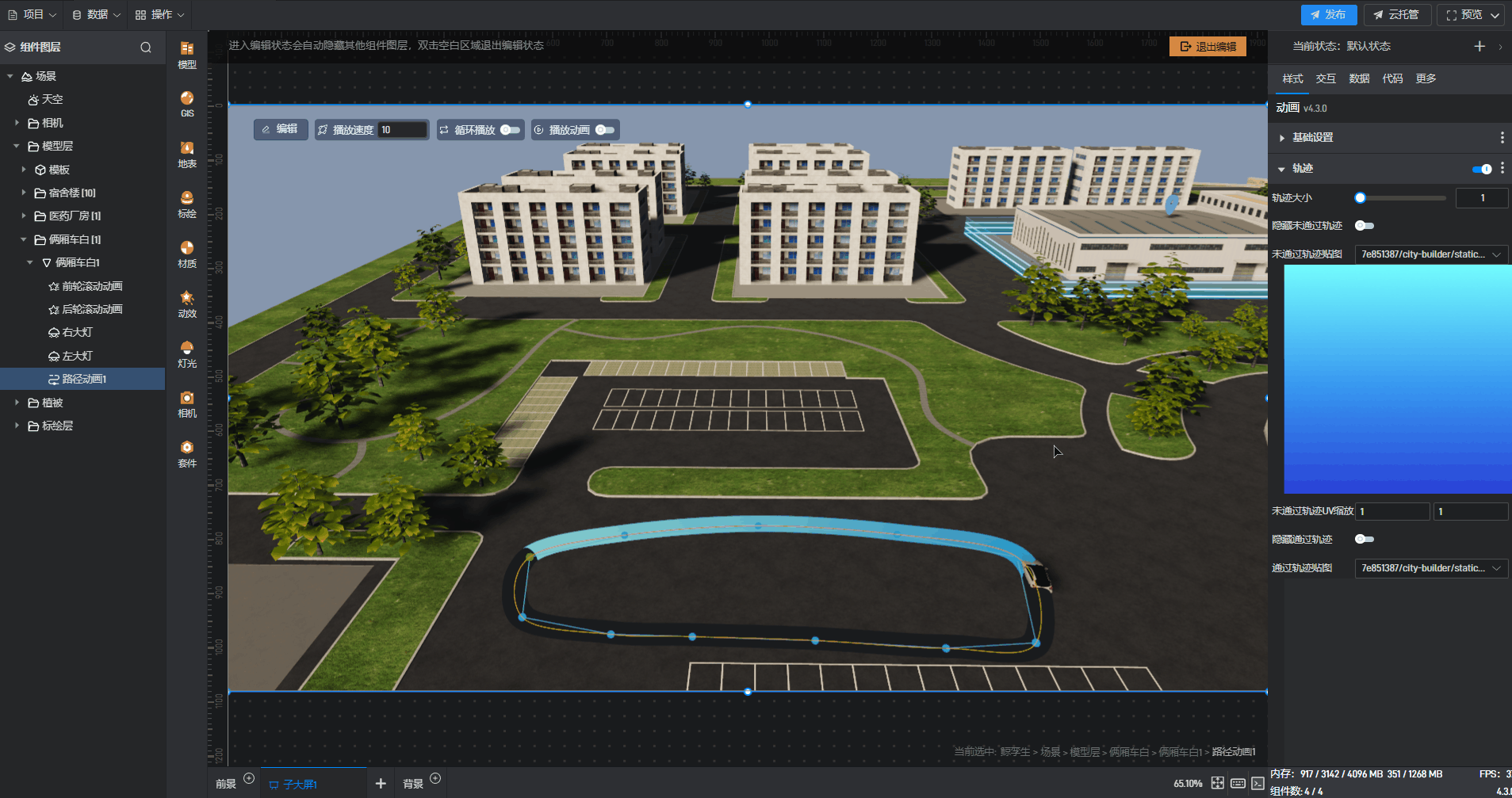

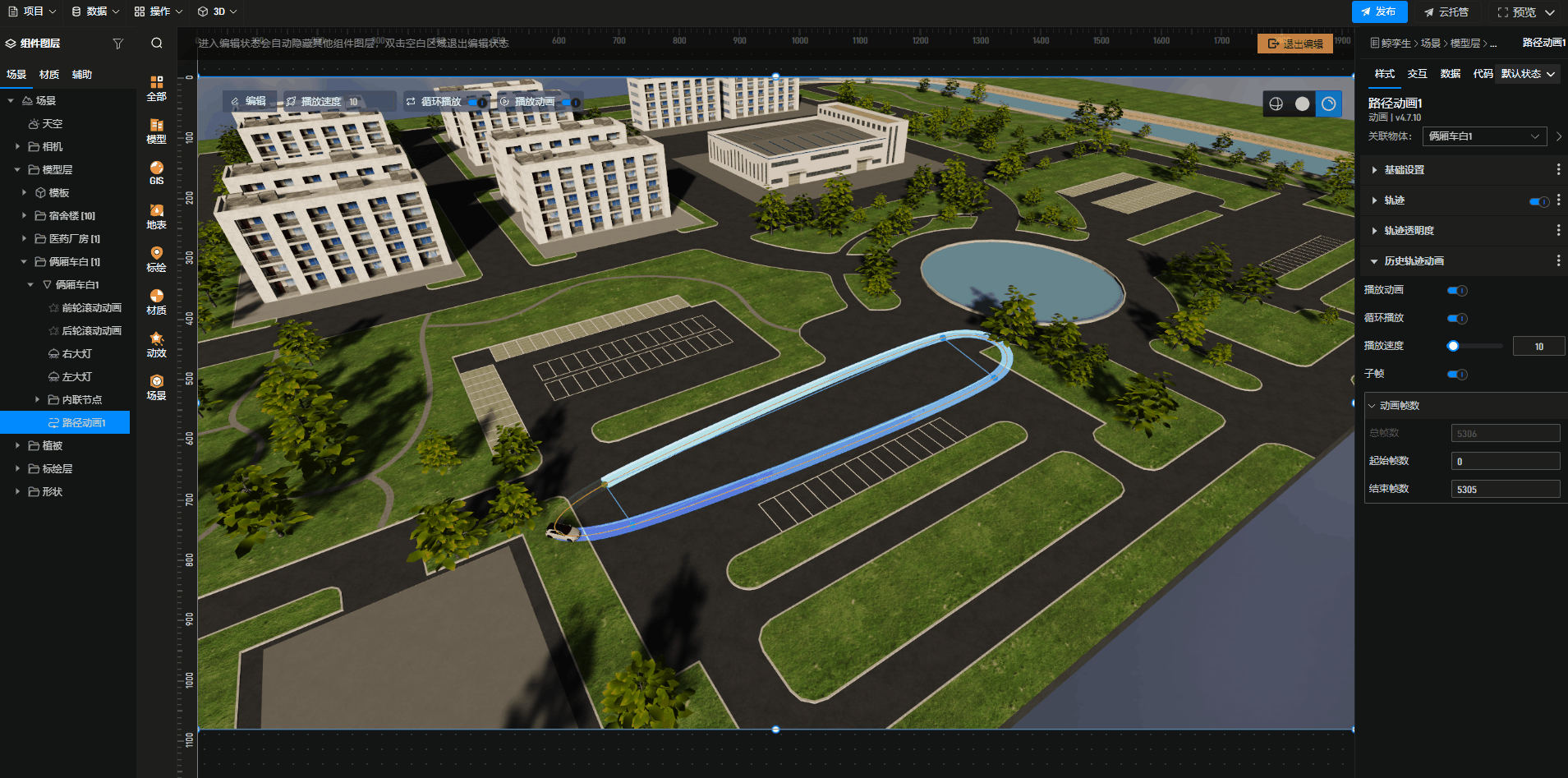

开启“播放动画”按钮后，则该汽车模型会沿着预设的路径按照“播放速度”进行移动；
“播放速度”即汽车模型移动的速度，数值支持自定义修改：数值越大，速度越快，数值越小，速度越慢；
“循环播放”即重复播放动画，该按钮开启的前提是开启“播放动画”按钮，否则无效。

（2）数据字段

运动轨迹数据为“数据字段”，需要在“数据”设置中添加历史轨迹数据字段，才能通过数据来生成路径。若不添加历史轨迹数据字段，还是通过手动选择点的方式来生成路径。

场景中的每一个点位都包含两种坐标类型：经纬度坐标和空间坐标，添加这两种坐标都能够生成路径。下面以此空间坐标数据为例：

选中该汽车模型，在“动效”菜单中点击“路径动画”。

将运动轨迹数据切换为“数据字段”。

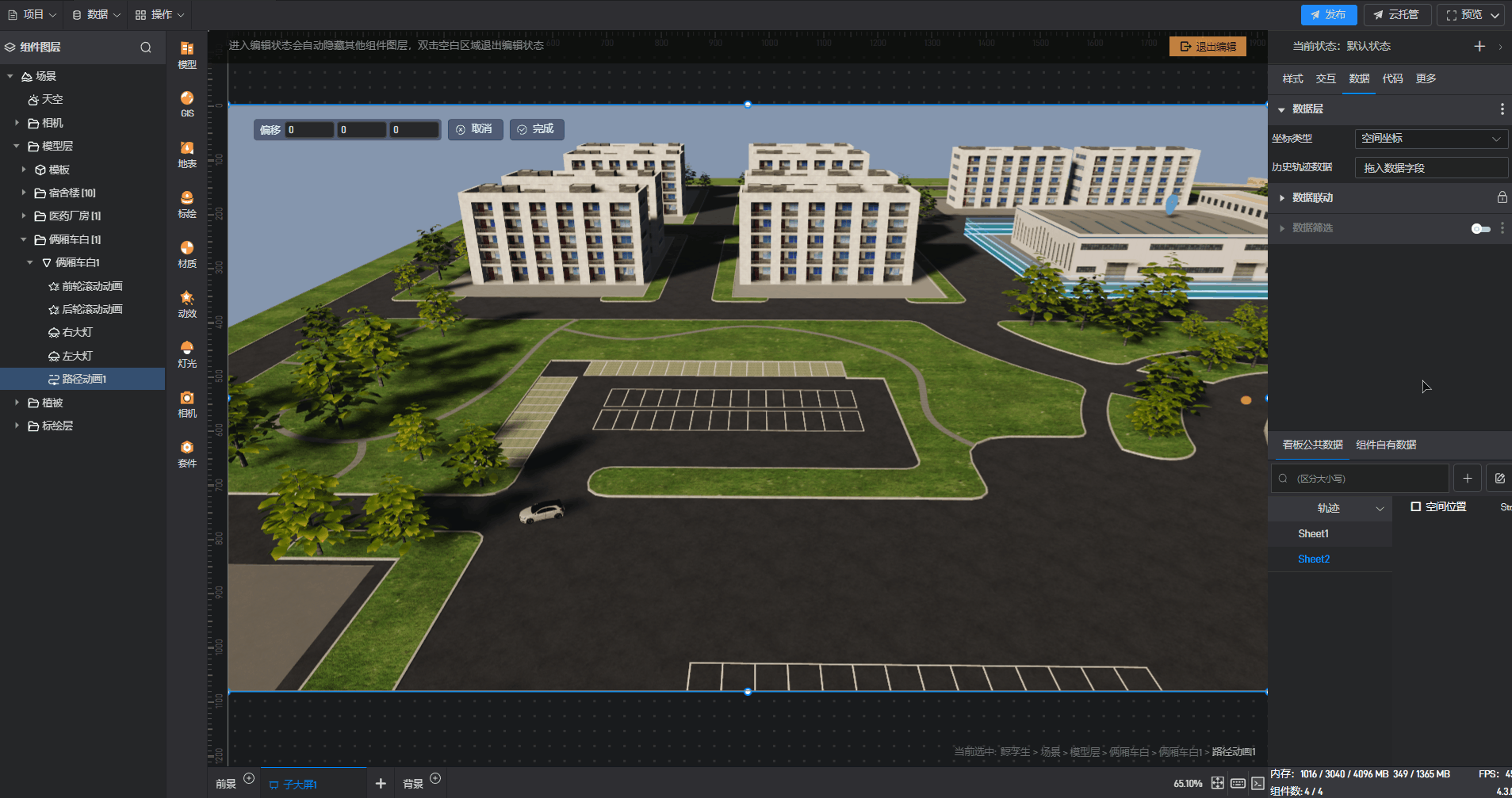

在“数据”设置页面，将坐标类型切换为“空间坐标”后勾选对应的数据字段，就可以看到场景中根据数据字段生成了一个路径轨迹。

1.2 实时位置＆轨迹

在三维场景中需要展示物体根据数据的改变进行位置的变化时，需要使用的运动轨迹类型为“实时位置&轨迹”。

此时需要在“数据”设置中添加实时位置数据字段，在实时位置数据改变时，物体位置会根据数据的改变进行变化。在这个情况下，是没有动画播放选项的。若不添加实时位置数据字段，则是与自定义情况相同，通过手动选择点来生成路径。

场景中的每一个点位都包含两种坐标类型：经纬度坐标和空间坐标，添加这两种坐标都能够生成路径。下面以此空间坐标数据为例：

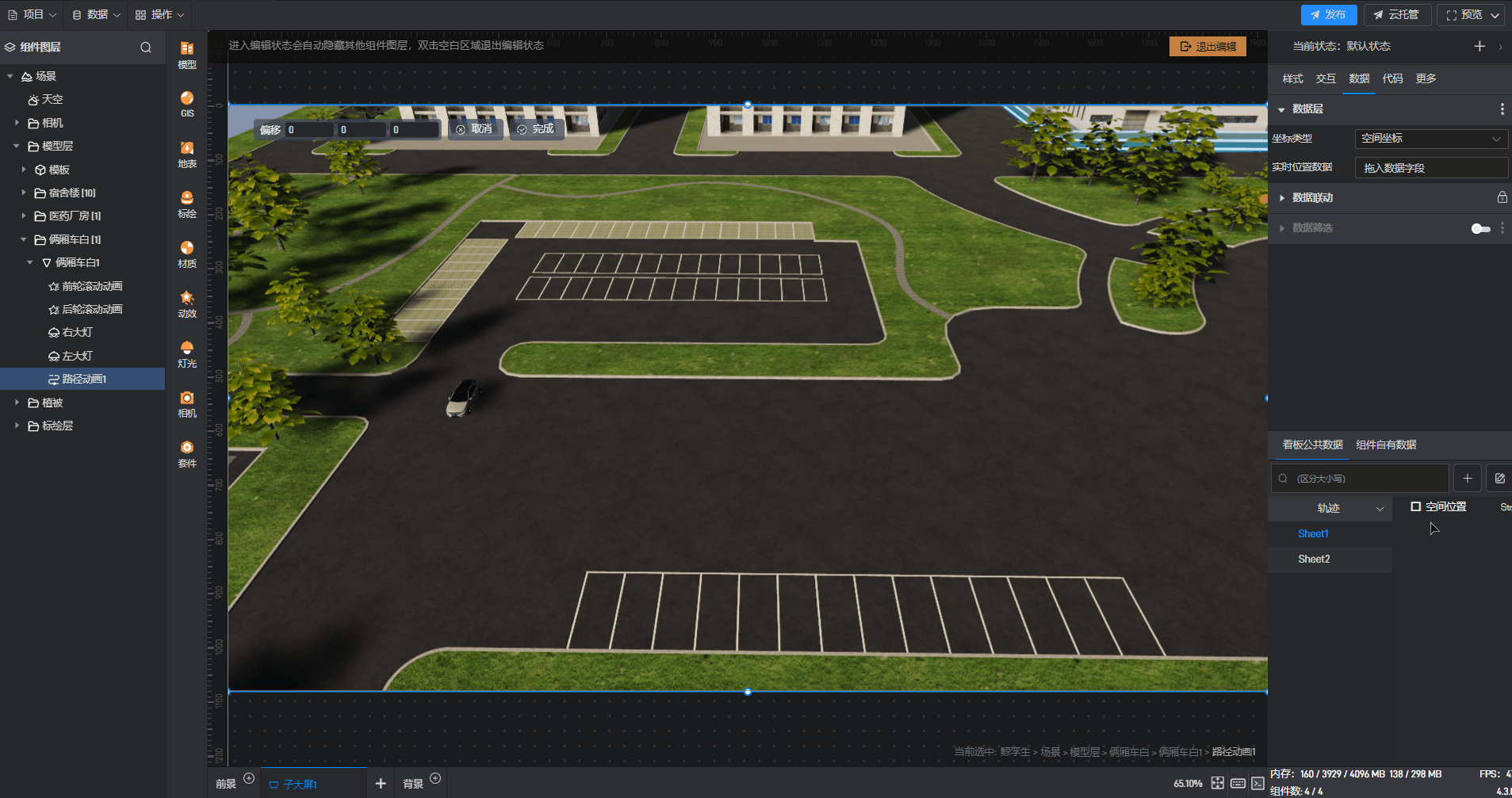

将坐标类型修改为“空间坐标”，然后勾选对应的字段，就可以看到模型直接移动到了数据中的位置上。

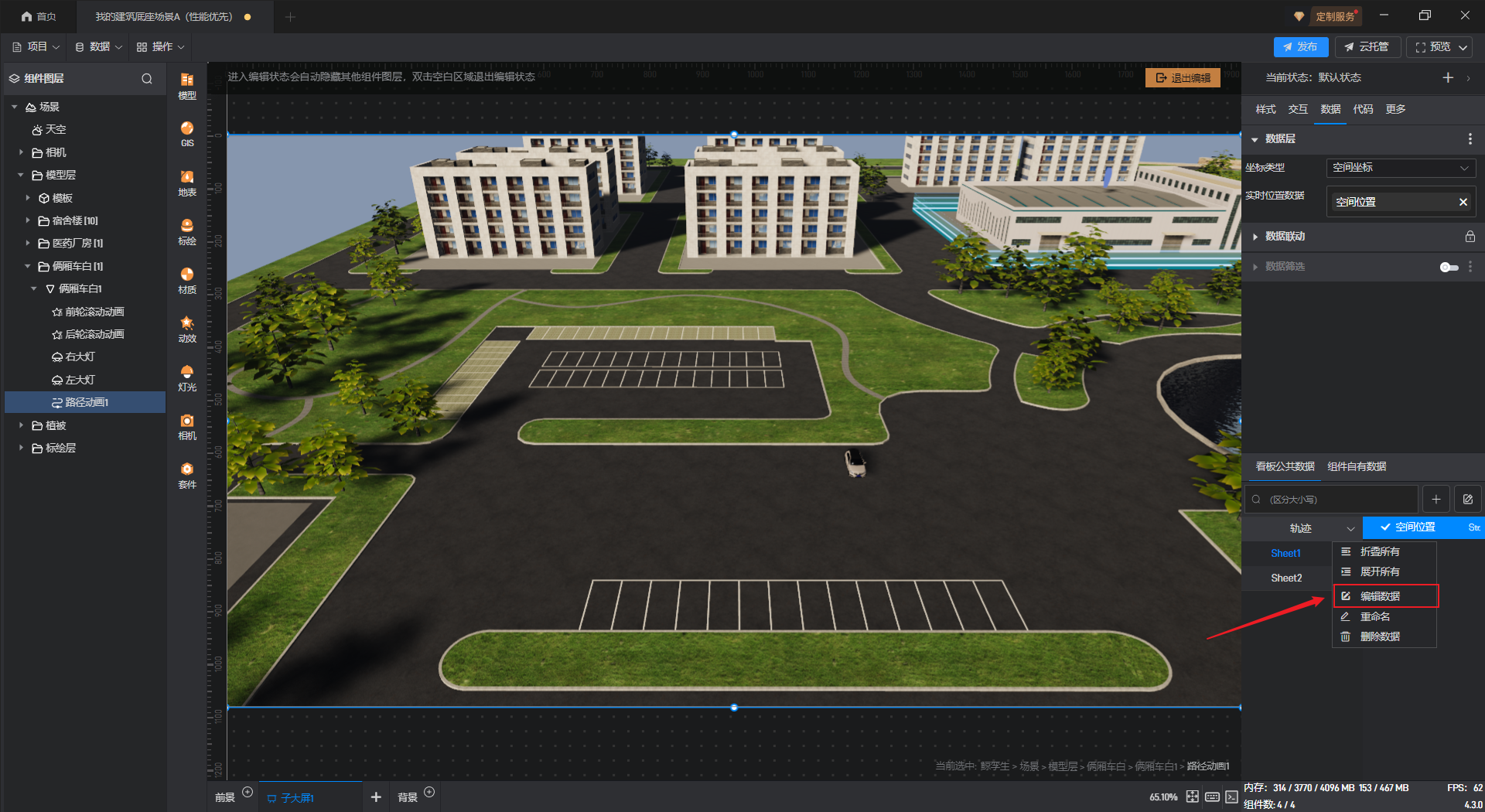

在“看板公共数据”中右键打开列表，点击“编辑数据”。

点击“打开文件夹”，打开示例数据表格。

在上述示例数据的基础上，添加一个与第一个点位空间位置相同的空间坐标数据后，点击确定。

回到软件中就可以看到，模型的位置已经根据数据的改变发生了变化。

2. 轨迹

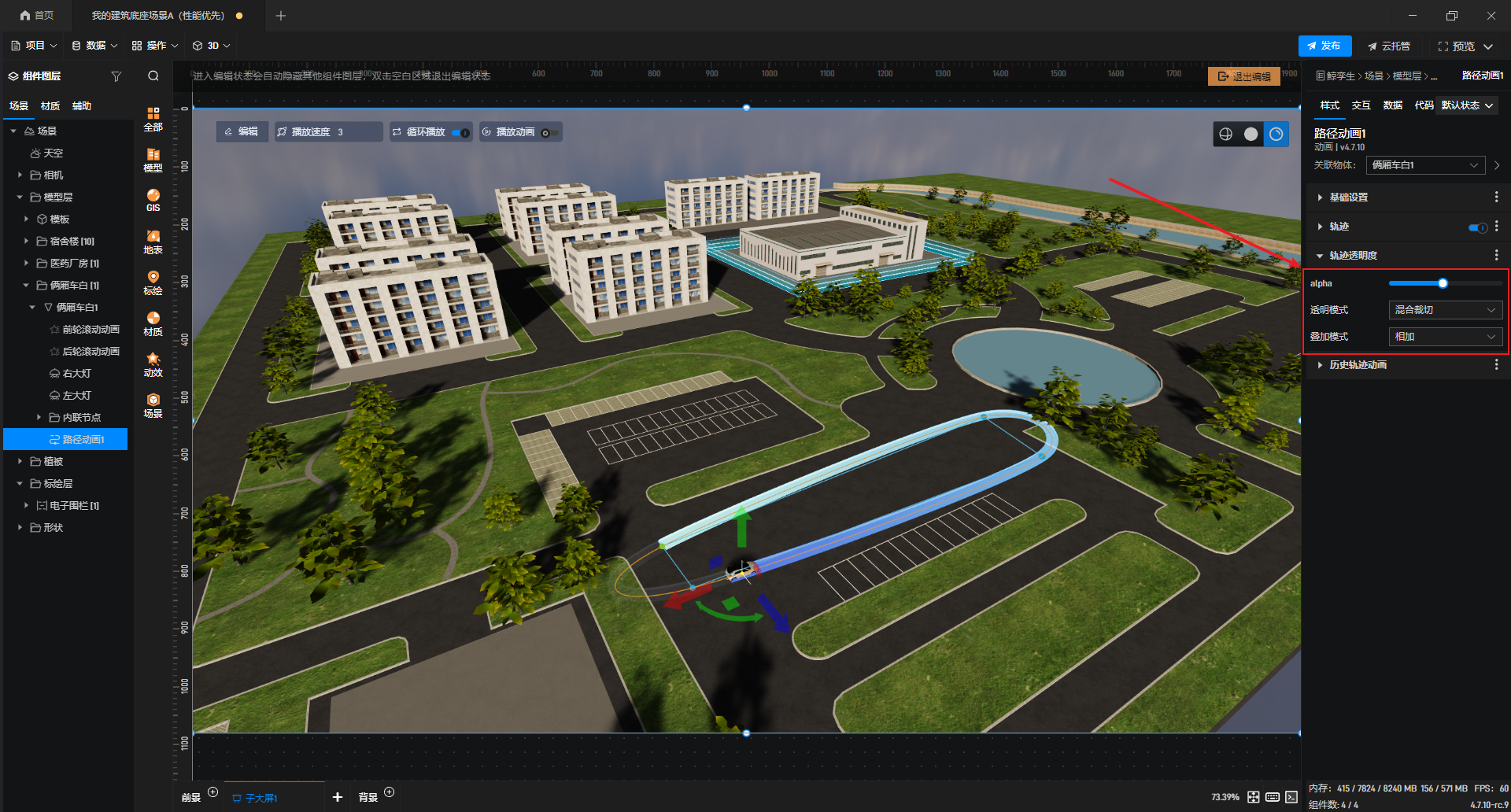

开启此按钮，可设置模型移动的轨迹样式。

路径动画 轨迹样式，如下图所示：

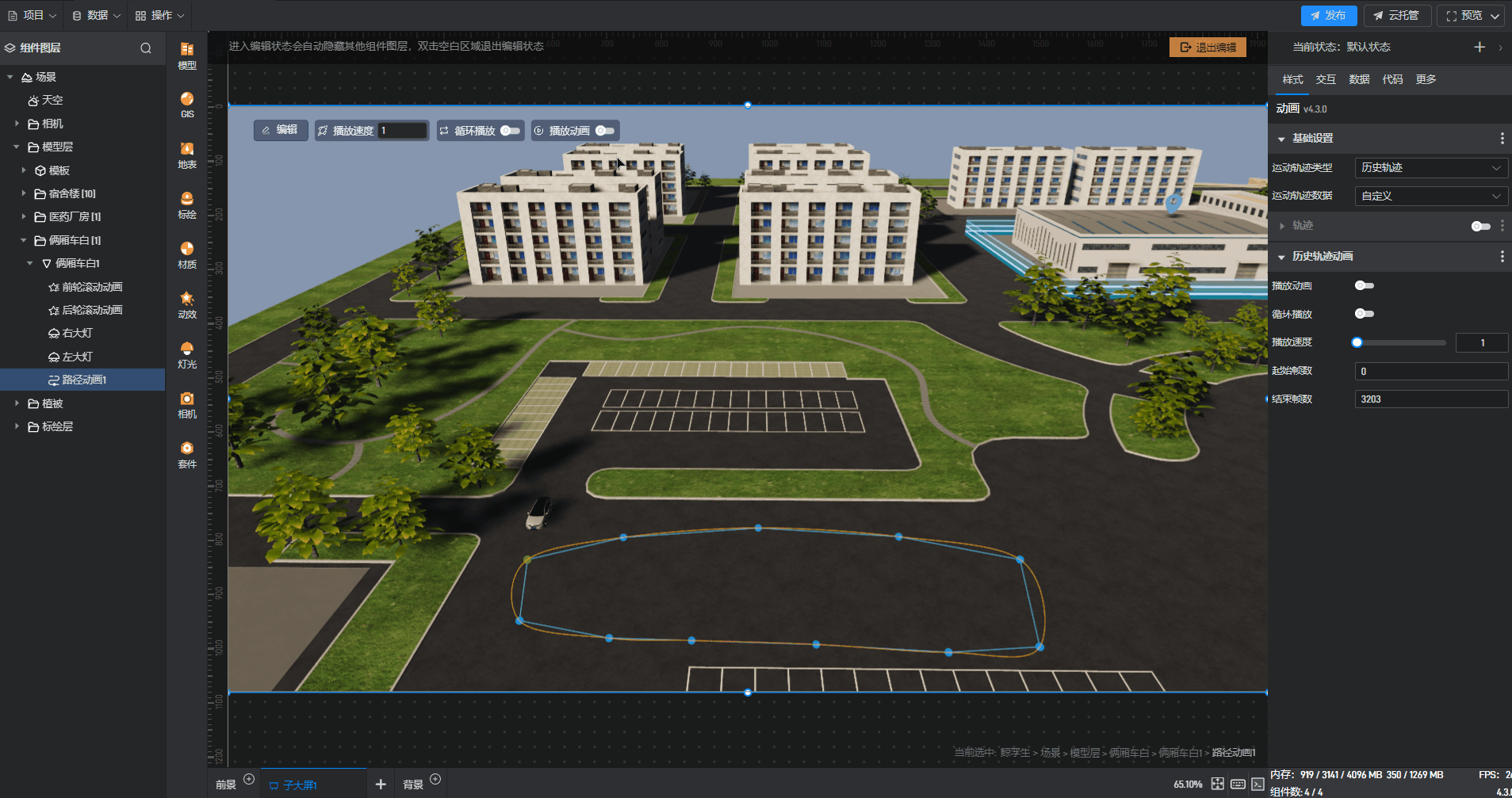

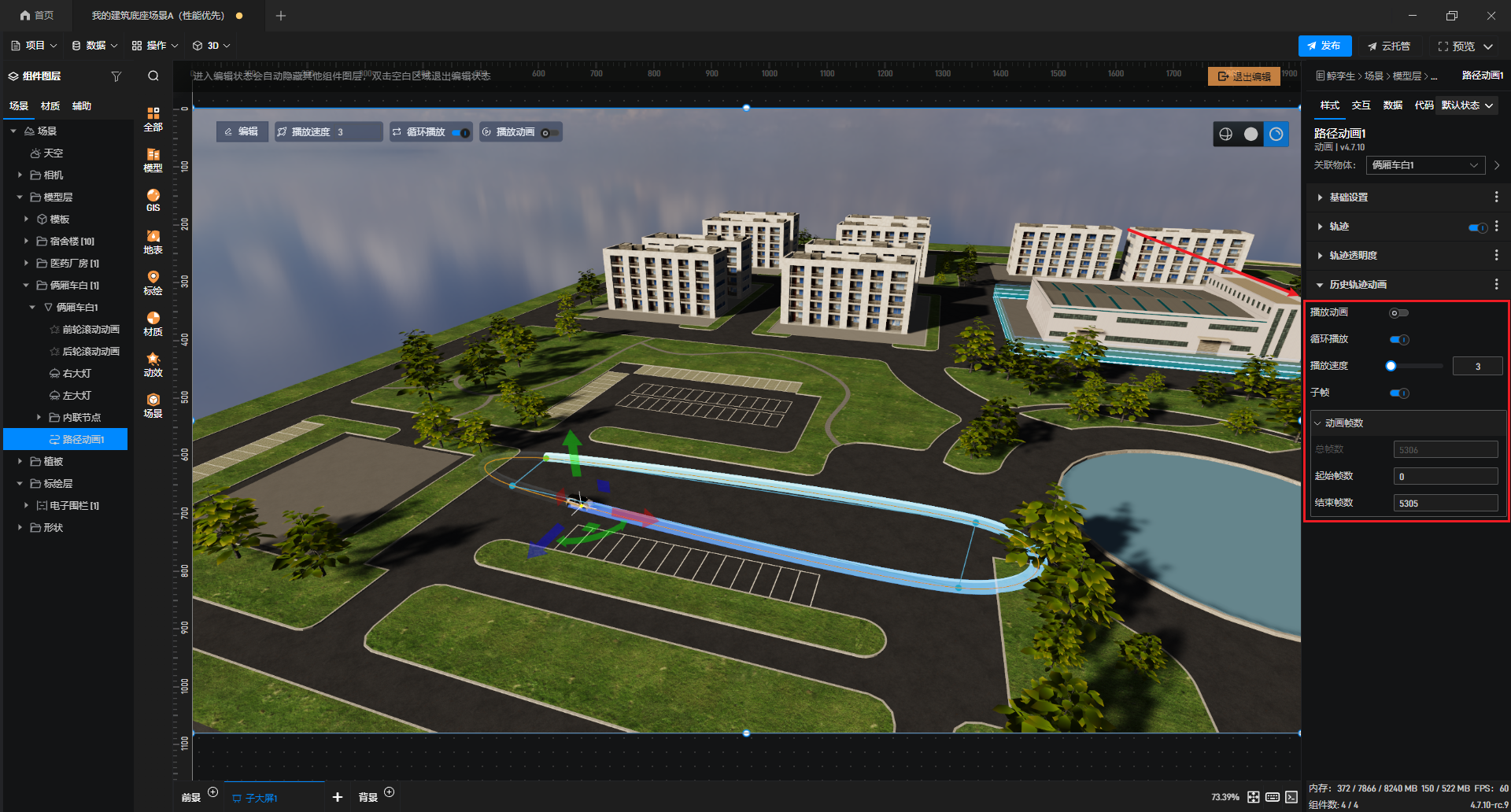

3. 历史轨迹动画

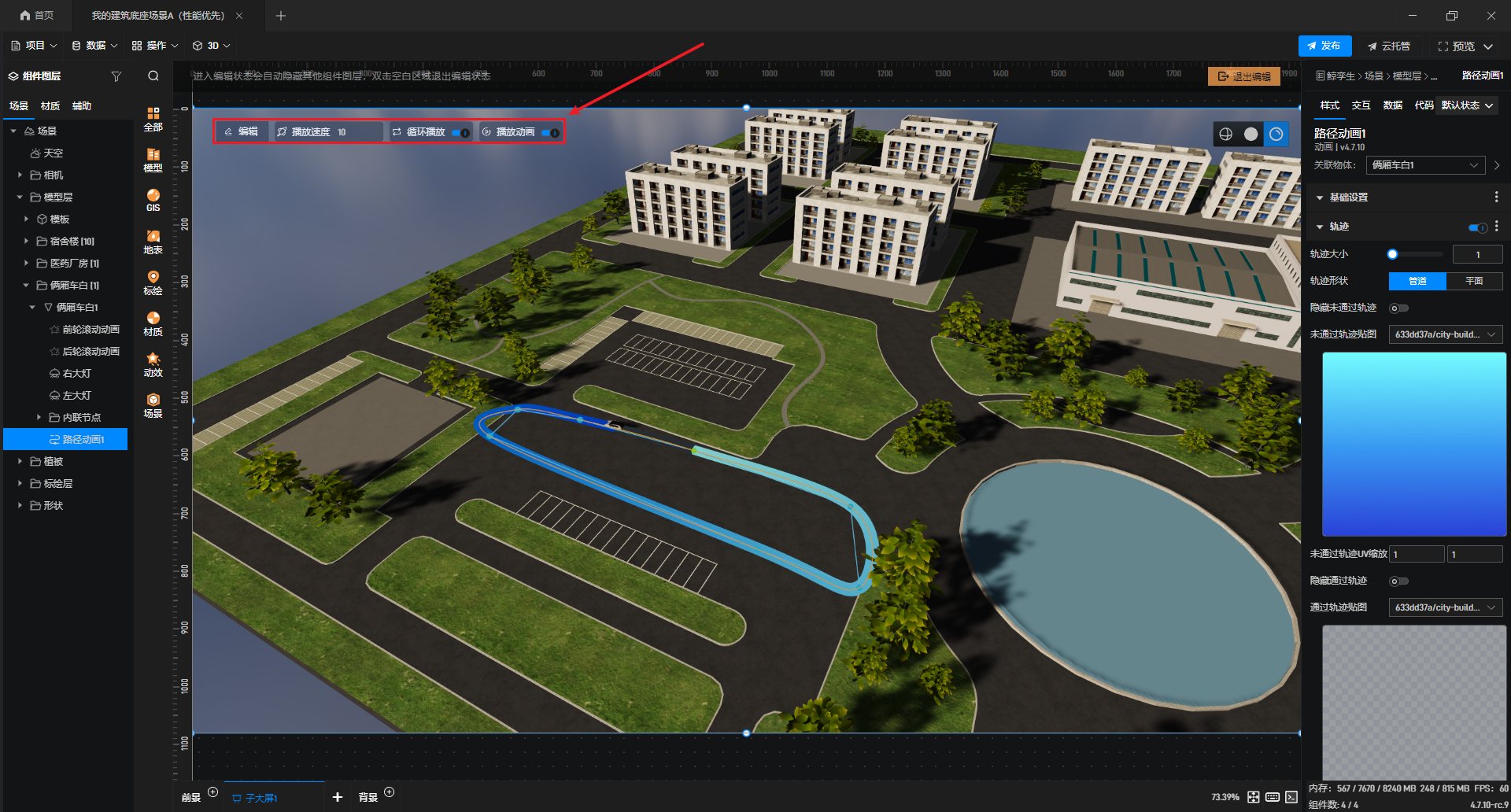

场景左上角的“编辑”项与此项中的配置项基本相同，且会同步更改。
