Revit 2021及以下(含2021版)

对于 Revit2021 及之前的版本的模型导出,根据是否需要导出材质分成两种情况,如果不需要导出材质,则可以直接导出为 FBX 格式后直接导入山海鲸,如果需要导出材质,则推荐使用插件导出 DAE 模型文件后再通过 blender 转换为鲸孪生支持的格式。下面重点介绍一下需要导出材质的情况:

1. 安装插件

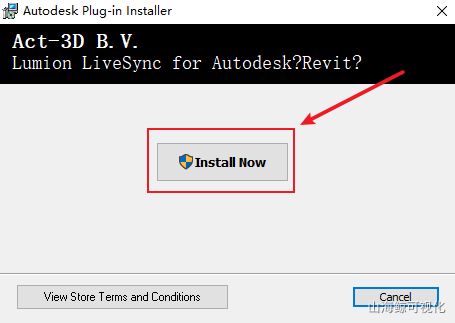

首先,关闭电脑中的 Revit 程序,然后点击此处下载插件安装程序包。下载完成后打开程序包,点击“Install Now(安装)”进行安装。

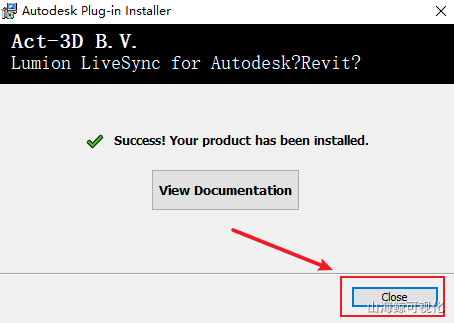

安装完成后,点击“Close(关闭)”关闭安装程序。

2. 导出 DAE 模型文件

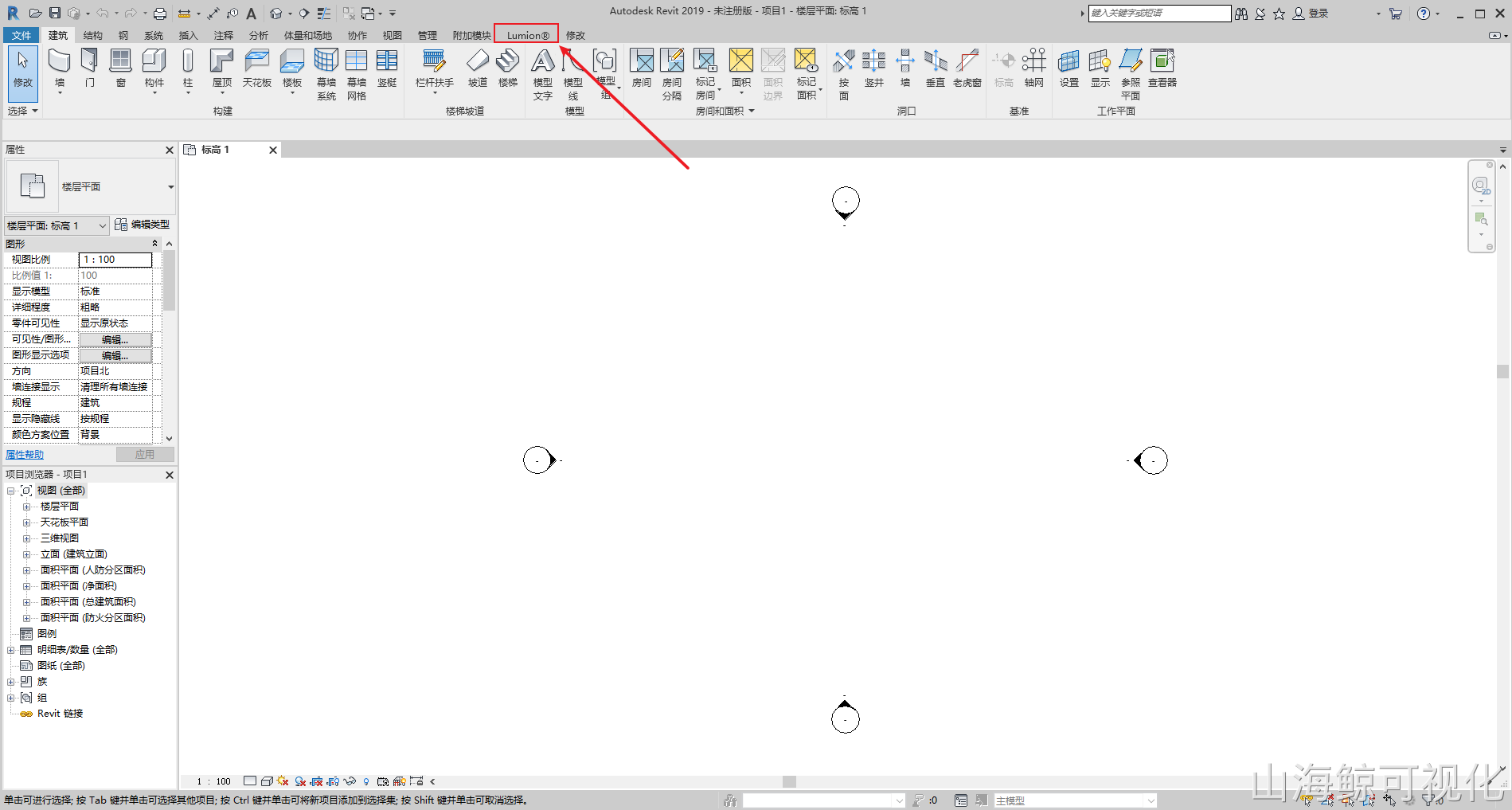

启动 Revit,打开项目即可看到面板中第三方插件Lumion的面板标题。

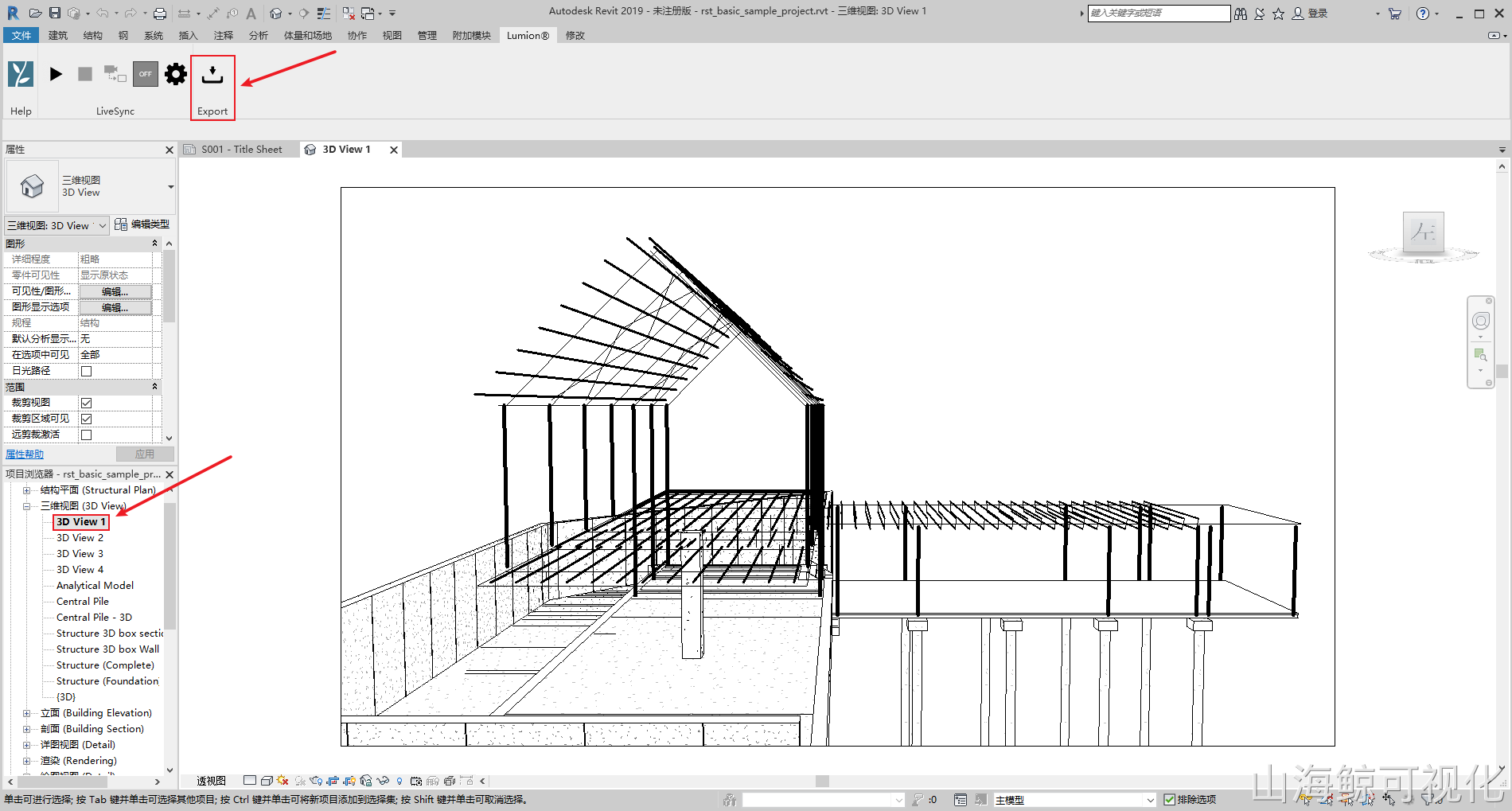

打开 Revit 文件,选择事先设定好需分步导出的文件视图,切换到 Lumion 面板中点击“Export(导出)”
【温馨提示】如需查看建筑整体效果,直接导出三维整体建筑视图模型文件。

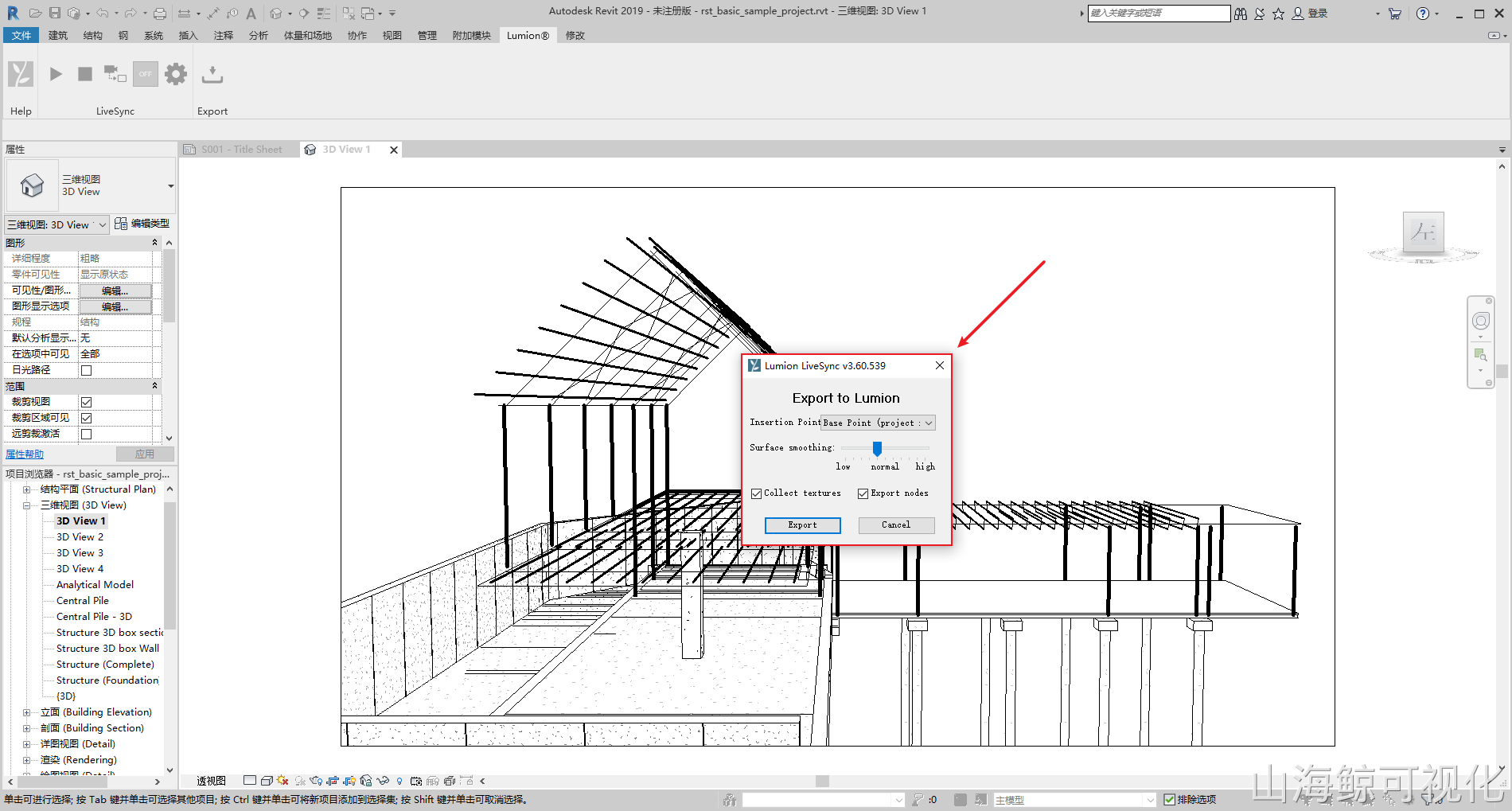

然后勾选下图所有选择框,点击“Export(导出)”

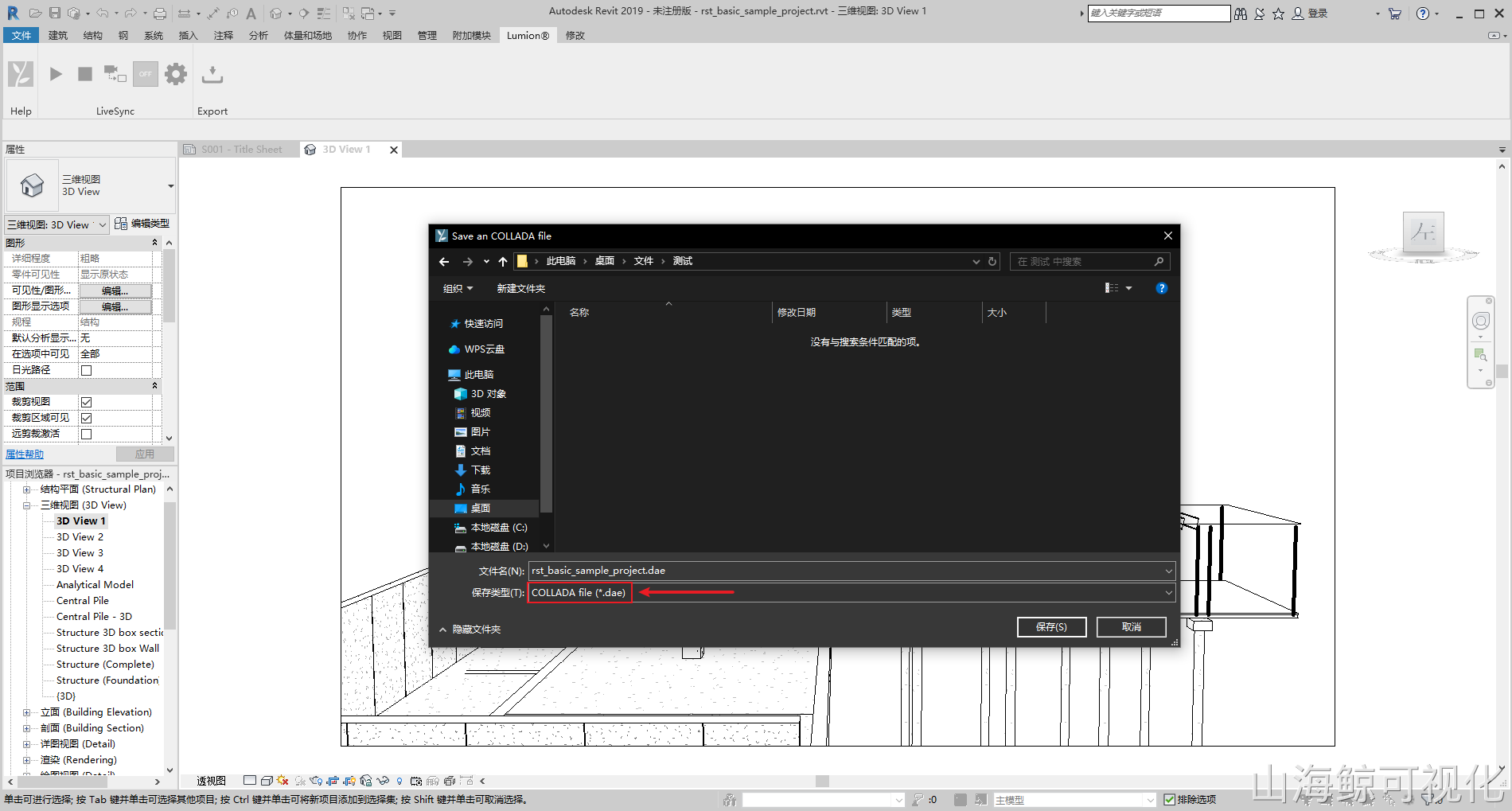

最后命名文件,即可导出DAE 模型文件

3. DAE 模型文件导入 Blender

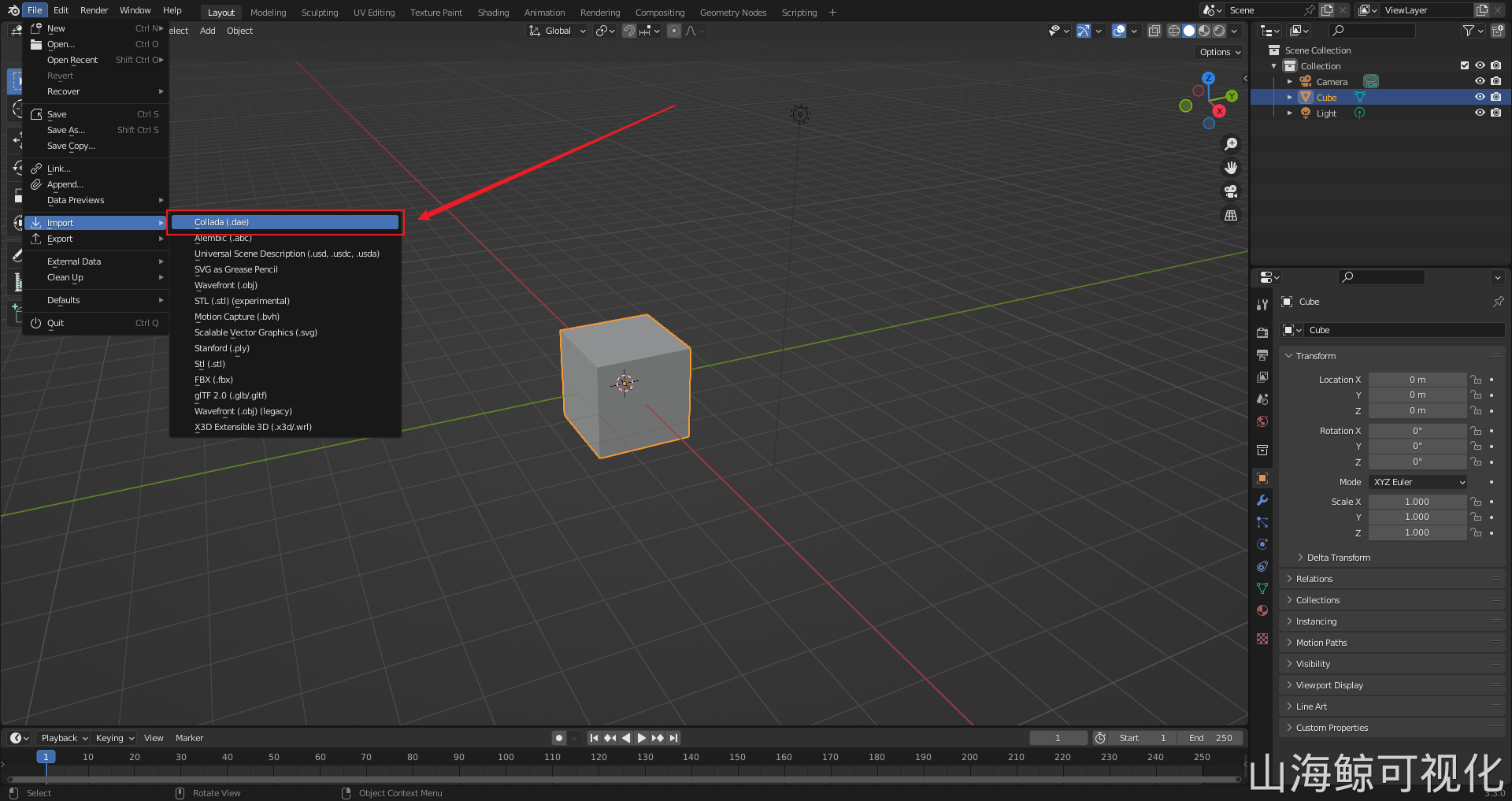

在 Blender 软件中打开“File(文件)”菜单,然后点击“Import(导入)”,选择导入DAE 模型文件

4. Blender 导出 GLB/GLTF 模型文件

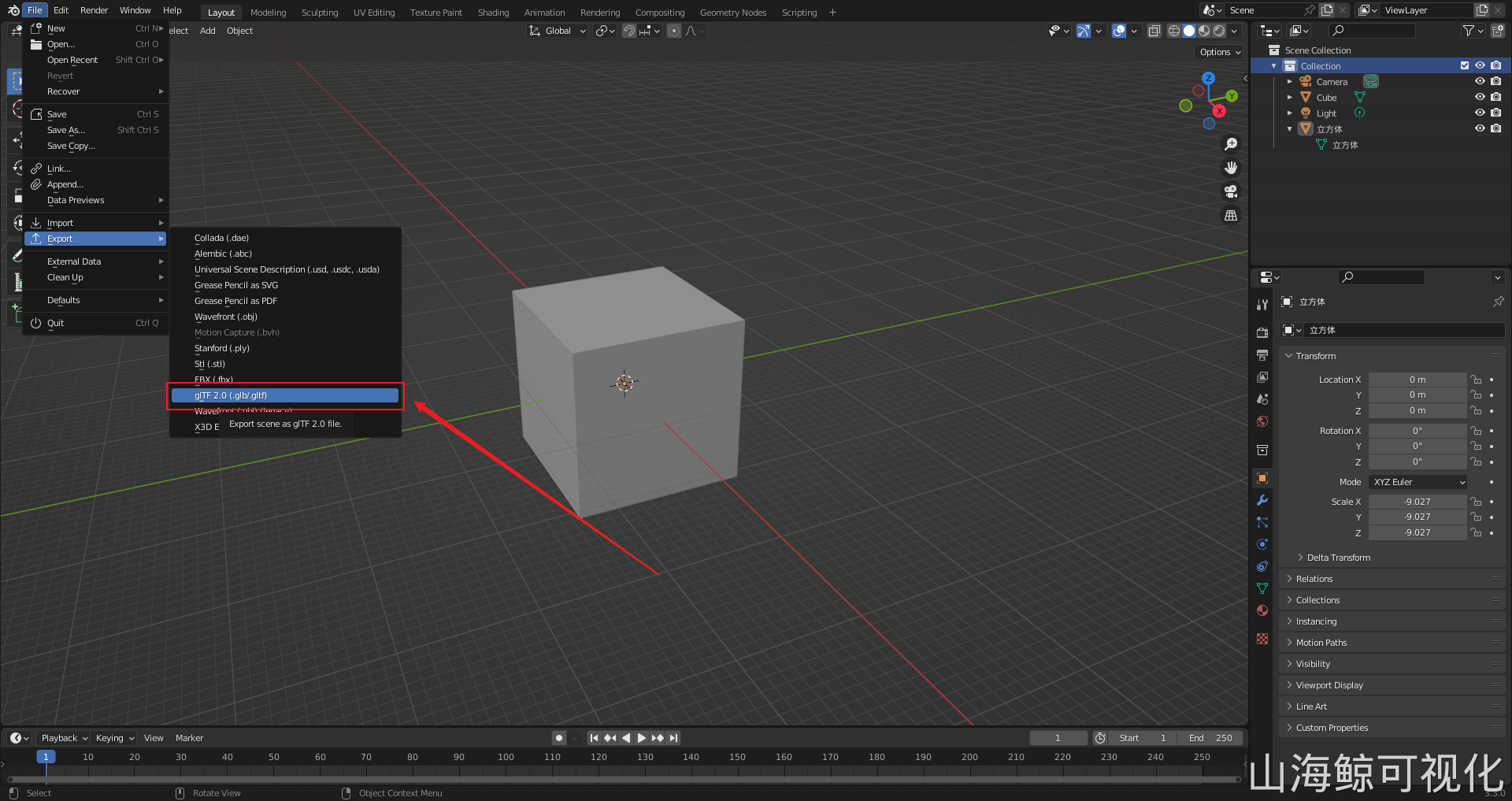

打开 Blender 软件“File(文件)”菜单,然后点击“Export(导出)”,选择GLB/GLTF 格式

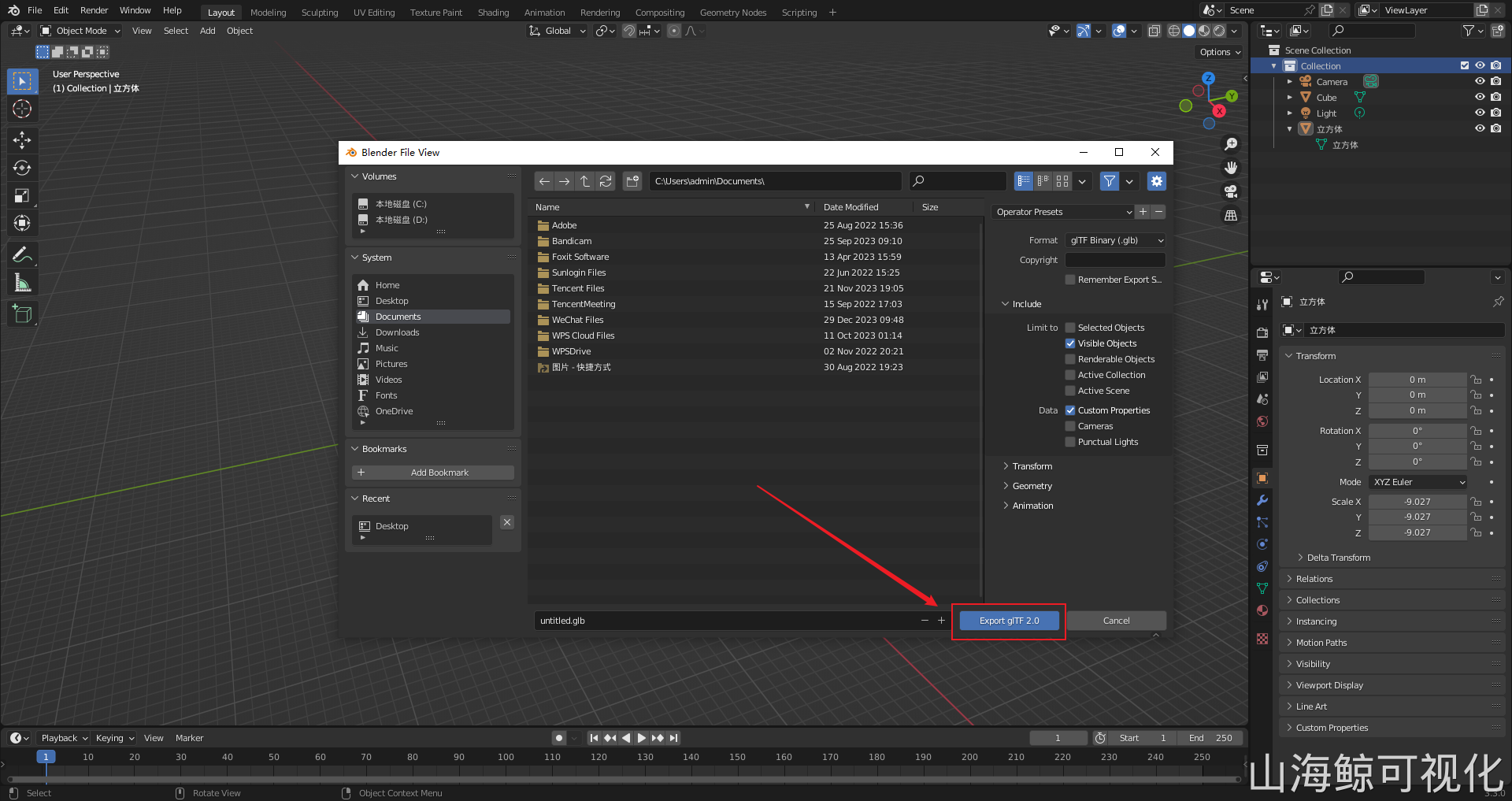

设置好文件导出路径后,点击“Export(导出)”,将导入至 Blender 软件中的 DAE 模型导出为GLB/GLTF 模型文件

5. 将 GLB/GLTF 模型文件导入鲸孪生

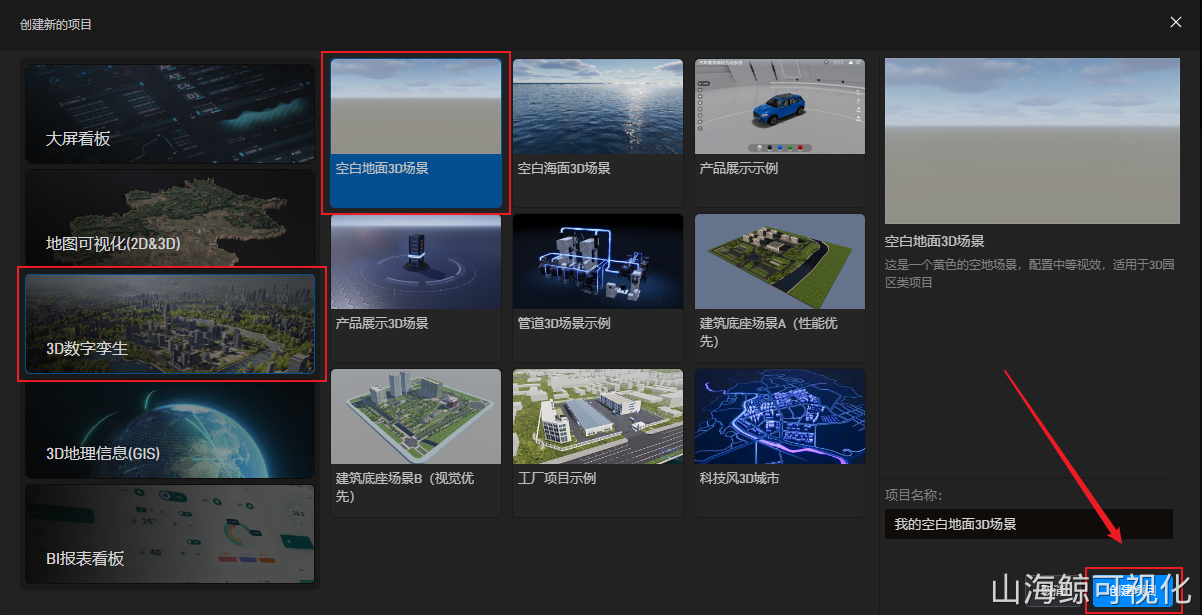

山海鲸可视化软件中按“新建-3D 数字孪生-空白地面 3D 场景-创建项目”的顺序创建一个空白项目,然后双击该项目进入鲸孪生组件编辑模式

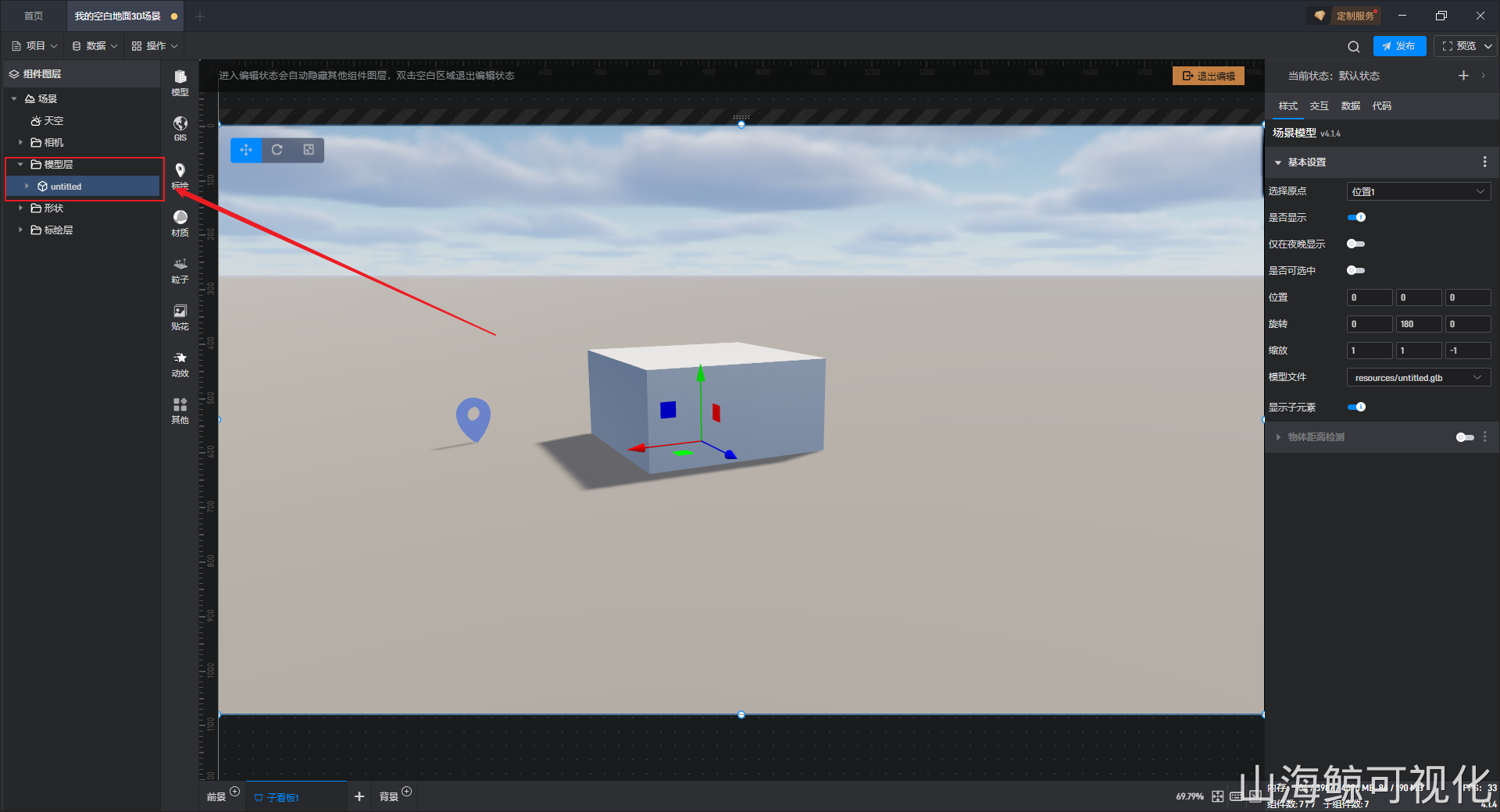

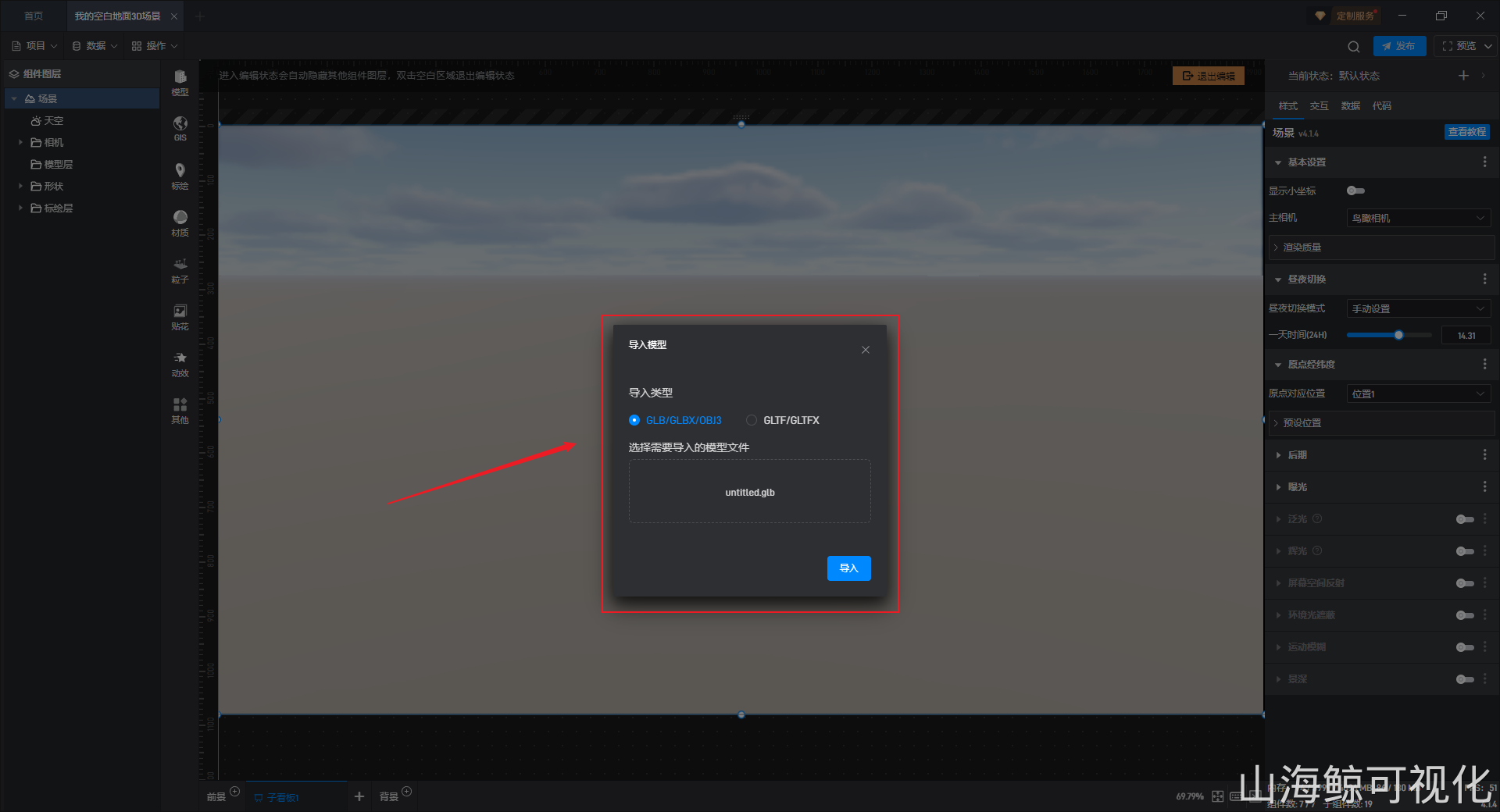

点击左侧功能菜单中的“模型”,选择GLB/GLTF 模型文件,并点击“导入”
至此,模型就成功导入山海鲸可视化的鲸孪生中了。
