线段

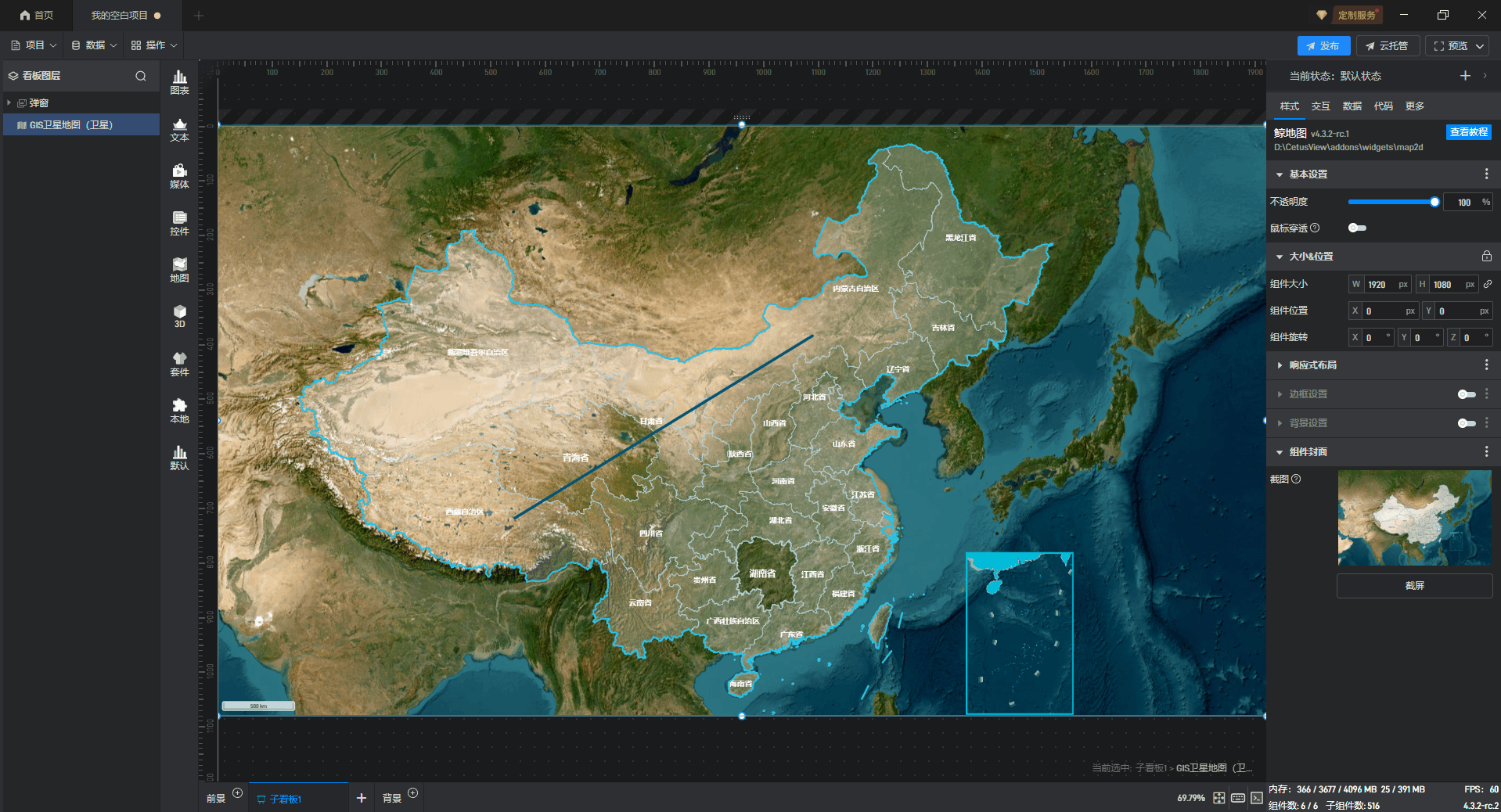

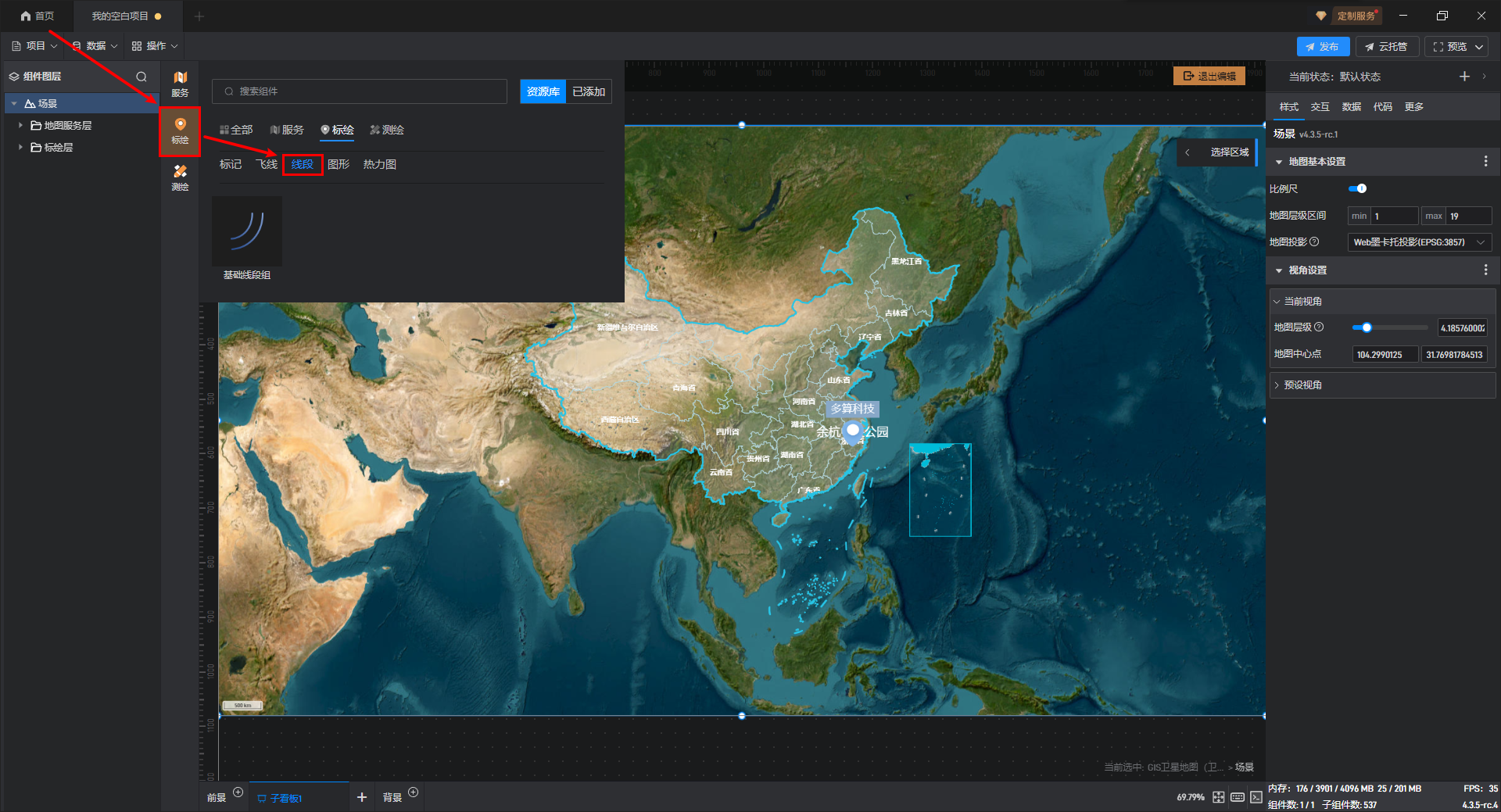

鲸地图可以在“标绘”中添加图形，而“线段”就是图形的一种类型，通过选择两个点即可生成一条线段。

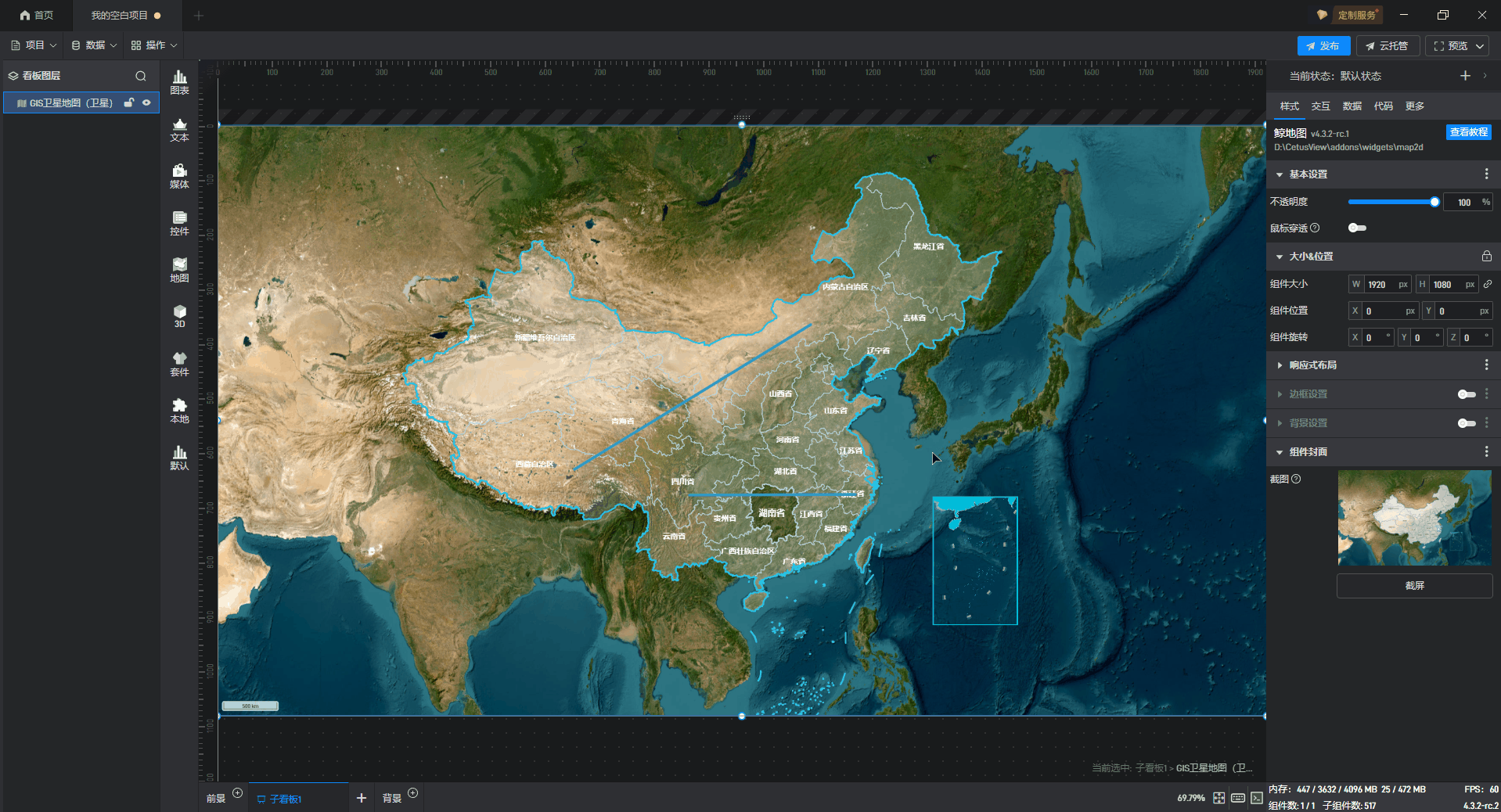

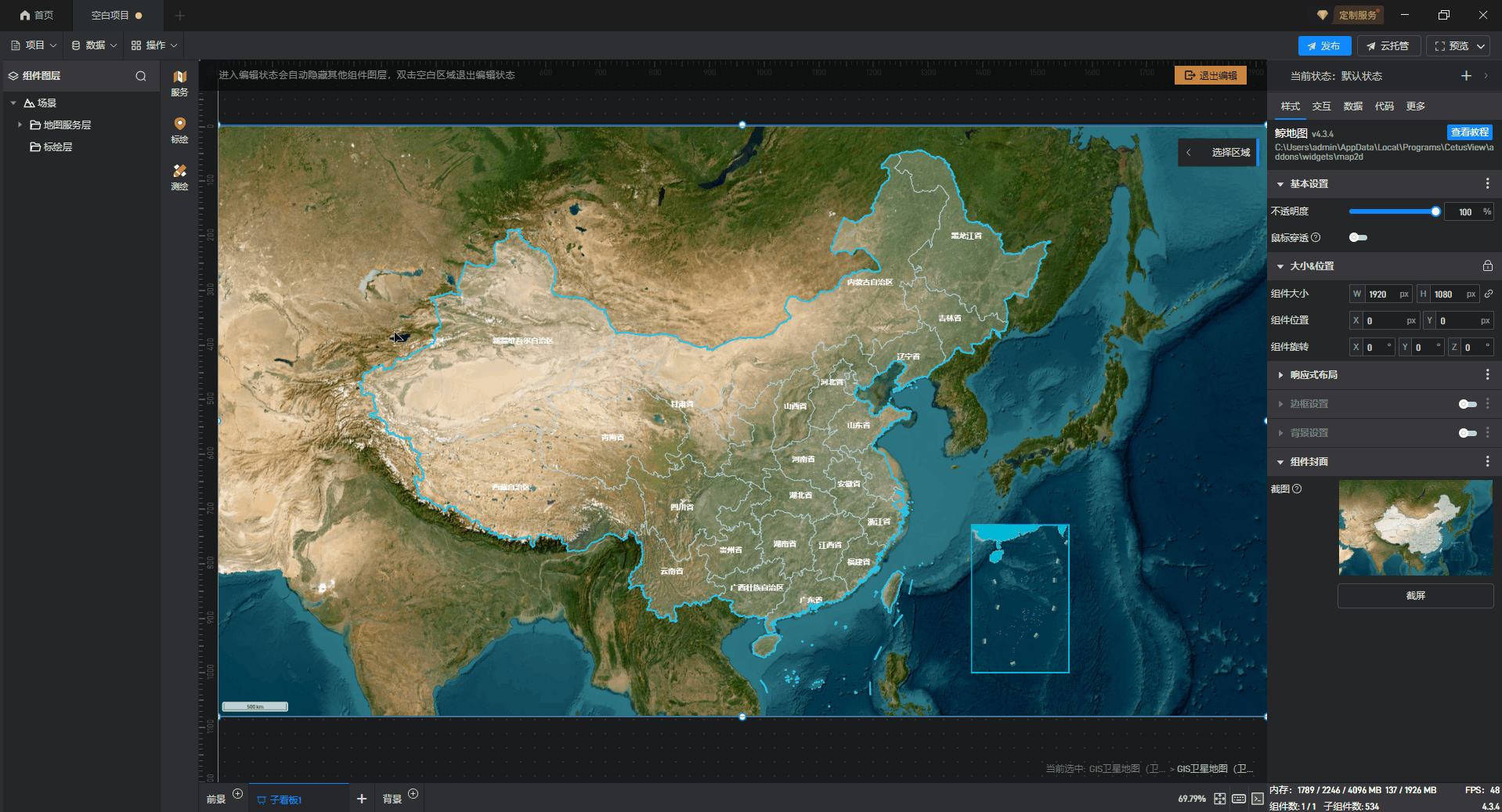

也可以选择多个点来生成线段，如下图所示：

数据线段的示例数据如下：

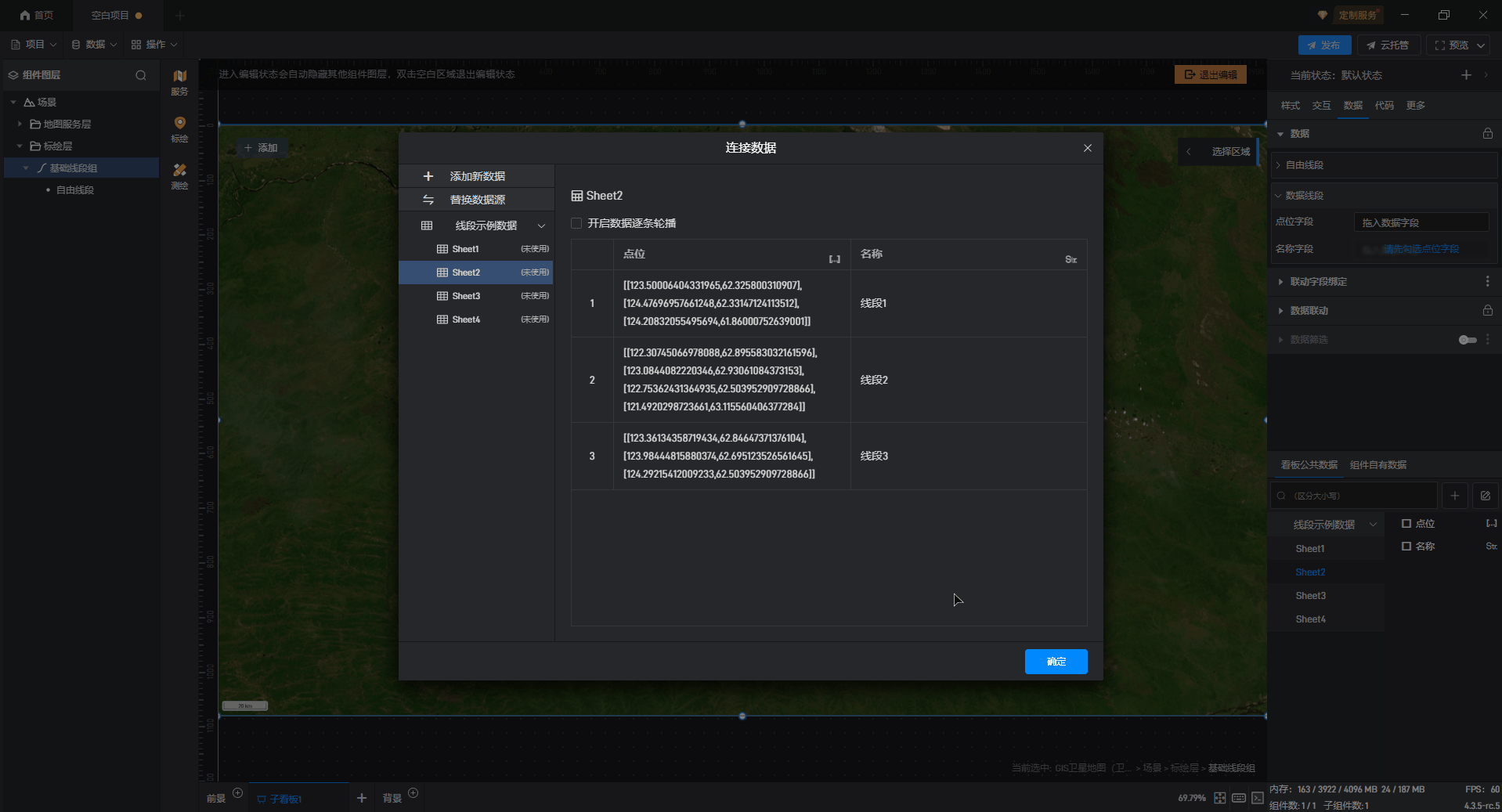

选中左侧组件图层中的“基础线段组”，将示例数据绑定到对应的数据字段中，即可自动生成线段，其中点位字段数据类型为“数组”，名称字段数据类型为“字符串”，如下图所示：

1. 基本设置

配置项	说明
是否显示	自定义设置是否显示线段，默认开启。
是否可点击	对线段是否可点击进行设置，默认开启，关闭后无法点击线段。
点击时切换视角	对点击线段是否切换视角进行设置，默认开启，点击线段可以切换到预设视角，关闭后点击线段无法切换视角。
视角切换时长	自定义设置视角切换时长，默认值为“500 毫秒”，值越大，视角切换速度越慢。
地图层级	对应地图显示等级，取值范围为“1~19”，默认值为“10”，值越小，切换的视角越高，所能看到的范围越大。
同时选中	默认关闭，开启后可以选中多条线段。

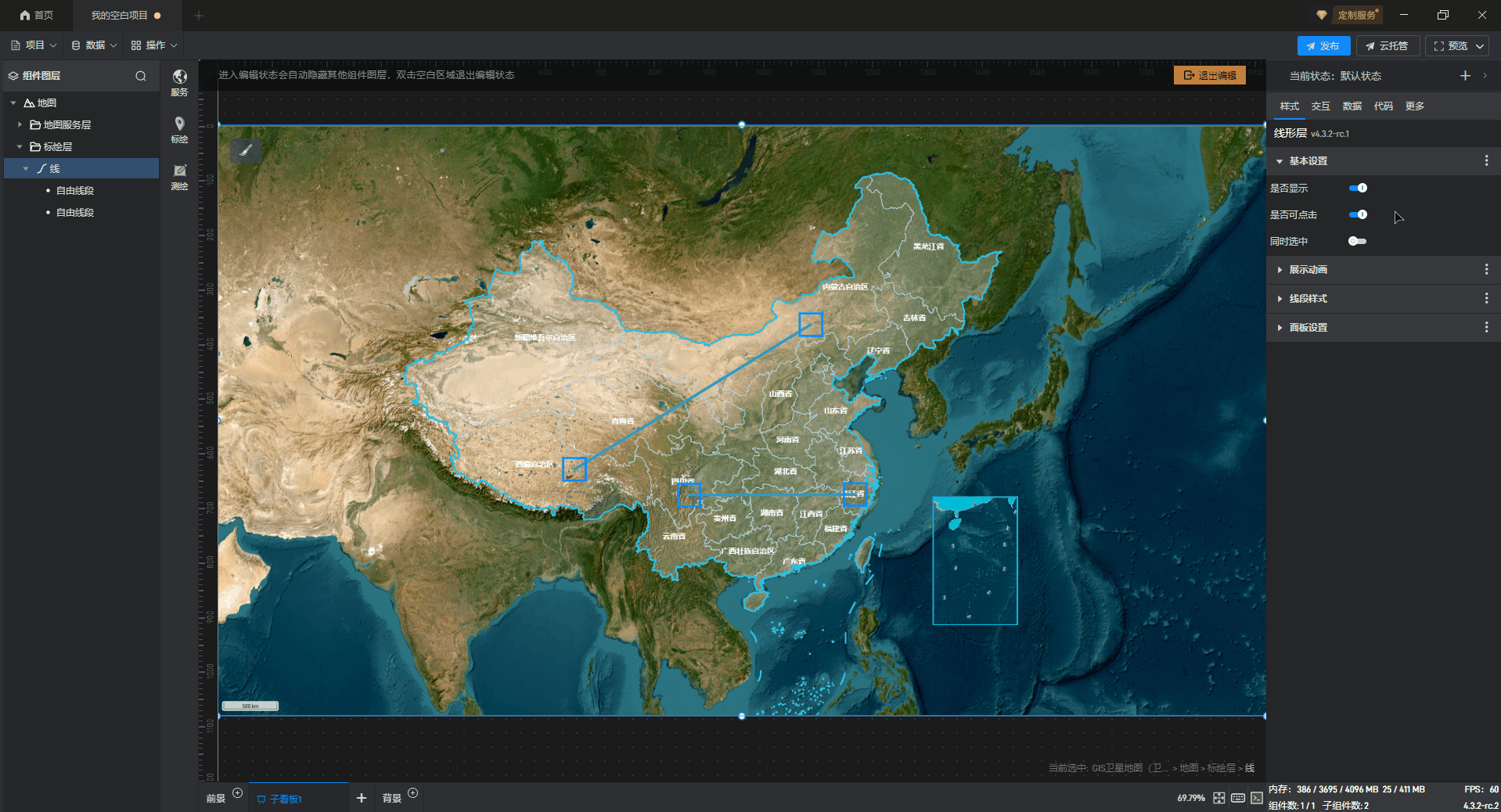

开启/关闭 是否显示设置，效果如下图所示：

开启 同时选中设置，就可以同时选中多条线段，如下图所示：

配置项	说明
是否开启	开启或者关闭线段条动画，默认关闭。
速度	自定义设置线段条动画的速度，默认值为“1”，值越大速度越快。

开启 线段条动画设置，效果如下图所示：

配置项	说明
是否开启	开启或者关闭图案动画，默认关闭。
速度	自定义设置图案动画的速度，默认值为“1”，值越大速度越快。

必须要先设置好“图案样式”后，再开启“图案动画”才会有效果。这里将图案样式设置为“流光”并开启图案动画，效果如下图所示：

线段样式共有“默认”、“悬停时”、“选中后”三种状态，可以分别进行全局样式的设置，由于“悬停时”和“选中后”中的设置与“默认”相同，因此这里只介绍“默认”全局样式的设置。

配置项	说明
线条类型	选择线条的类型，有“实线段”和“虚线段”，默认为“实线段”。切换为“虚线段”后可以设置每个小线段的长度和间距，长度默认值为“10px”，间距默认值为“15px”。
线条宽度	自定义设置线条宽度，默认宽度为“4px”，值越大线段条越粗。
线条颜色	对线条进行颜色配置。（颜色设置方式可以参看教程：设置颜色）

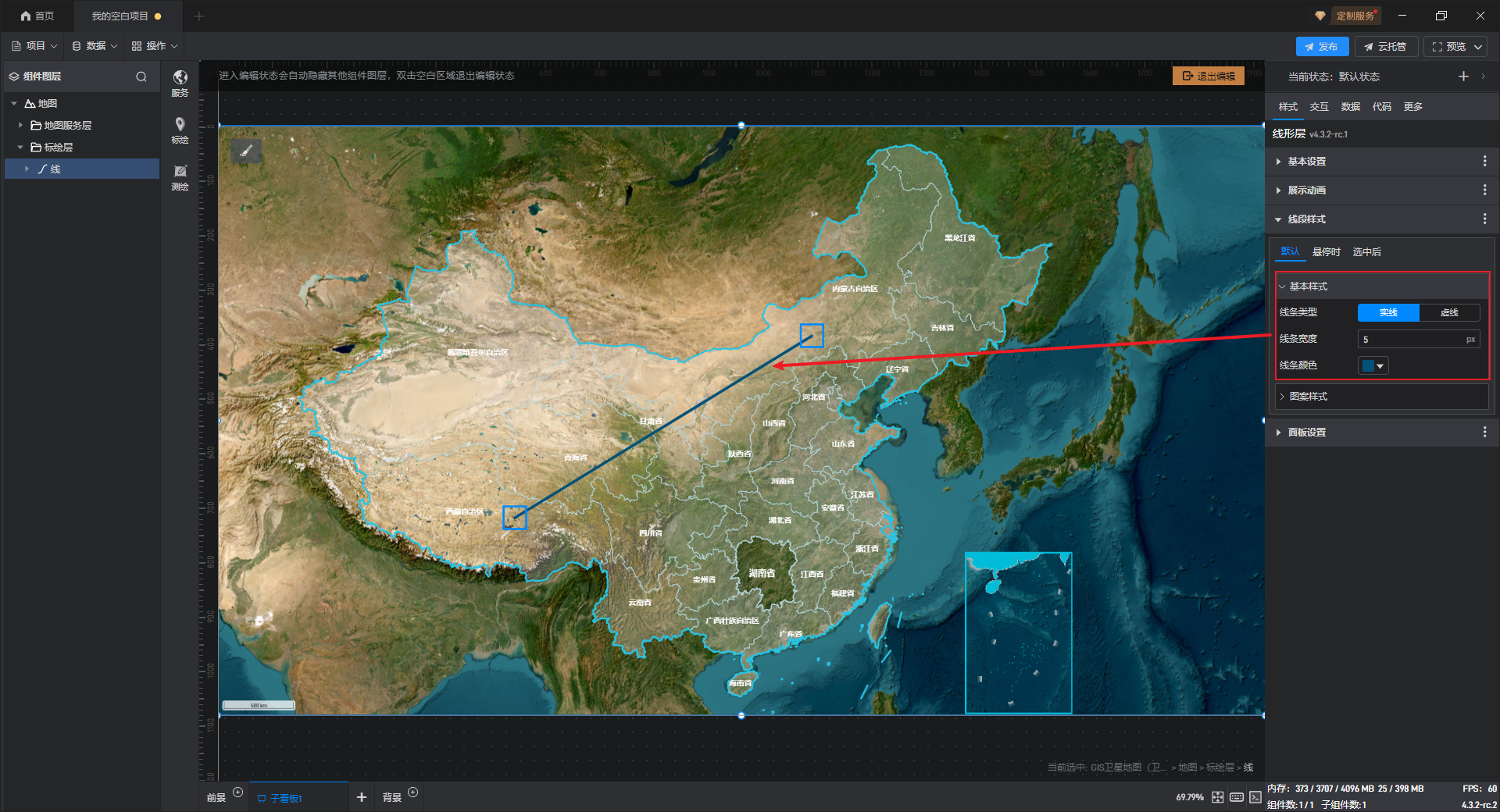

线段样式基本样式设置，如下图所示：

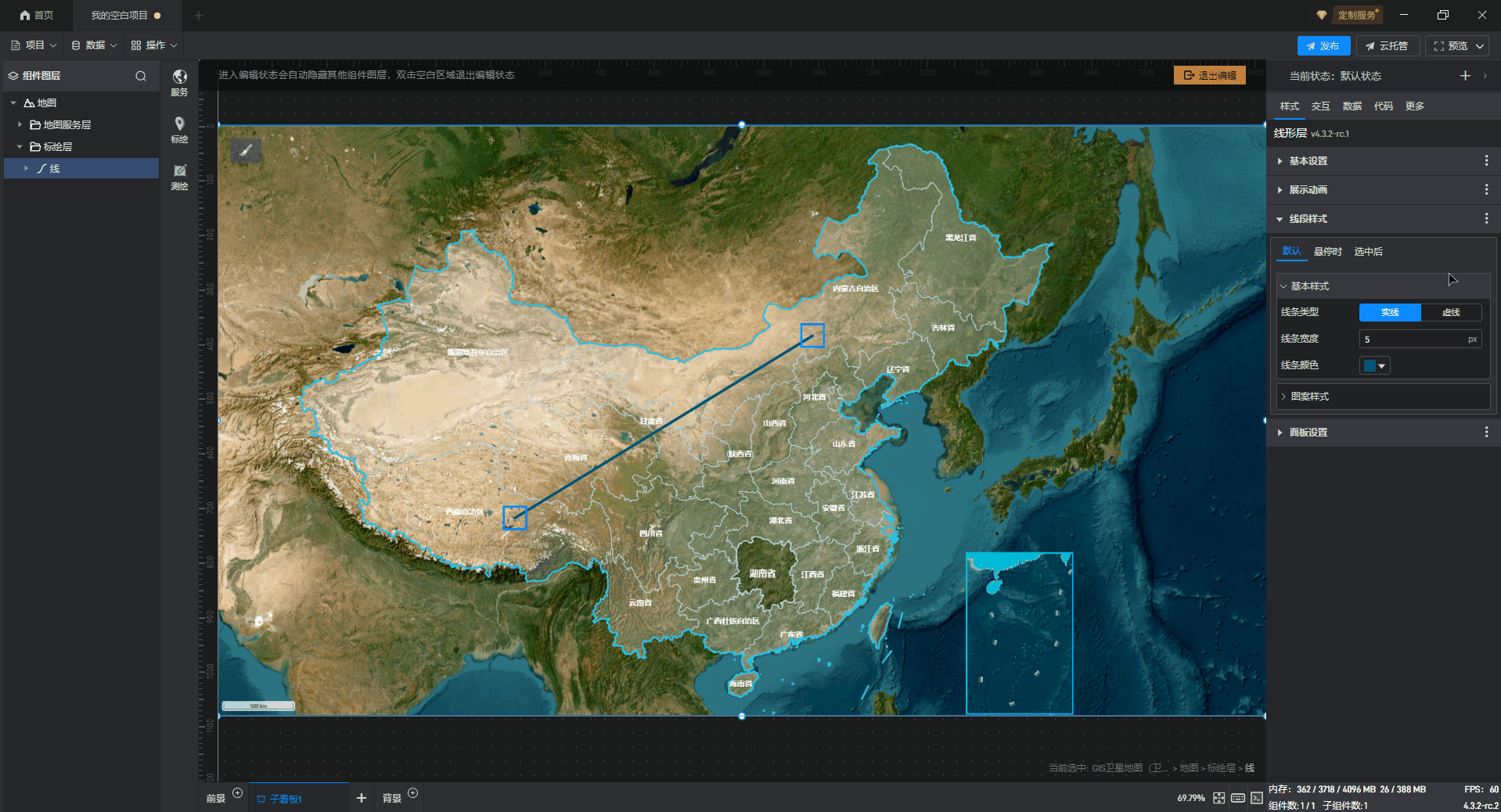

线段切换不同的线条类型，如下图所示：

配置项	说明
是否显示	显示或者不显示线段文本，默认不显示。
字体	对线段文本的字体、字体大小、颜色等样式进行配置。
偏移	设置文本在 X 和 Y 方向上的偏移，默认为“0，0px”。
文本背景	设置线段文本的背景，可选择“无”、“颜色”、“图片”三种样式。
背景颜色	当文本背景选择“颜色”时，可在此处设置背景颜色。
背景图片	当文本背景选择“图片”时，可在此处设置背景图片。
背景大小	当文本背景选择“颜色”或“图片”时，可在此处设置背景尺寸，默认值为“100,30px”。
背景偏移	当文本背景选择“颜色”或“图片”时，可在此处设置背景尺寸，默认值为“0,0px”。

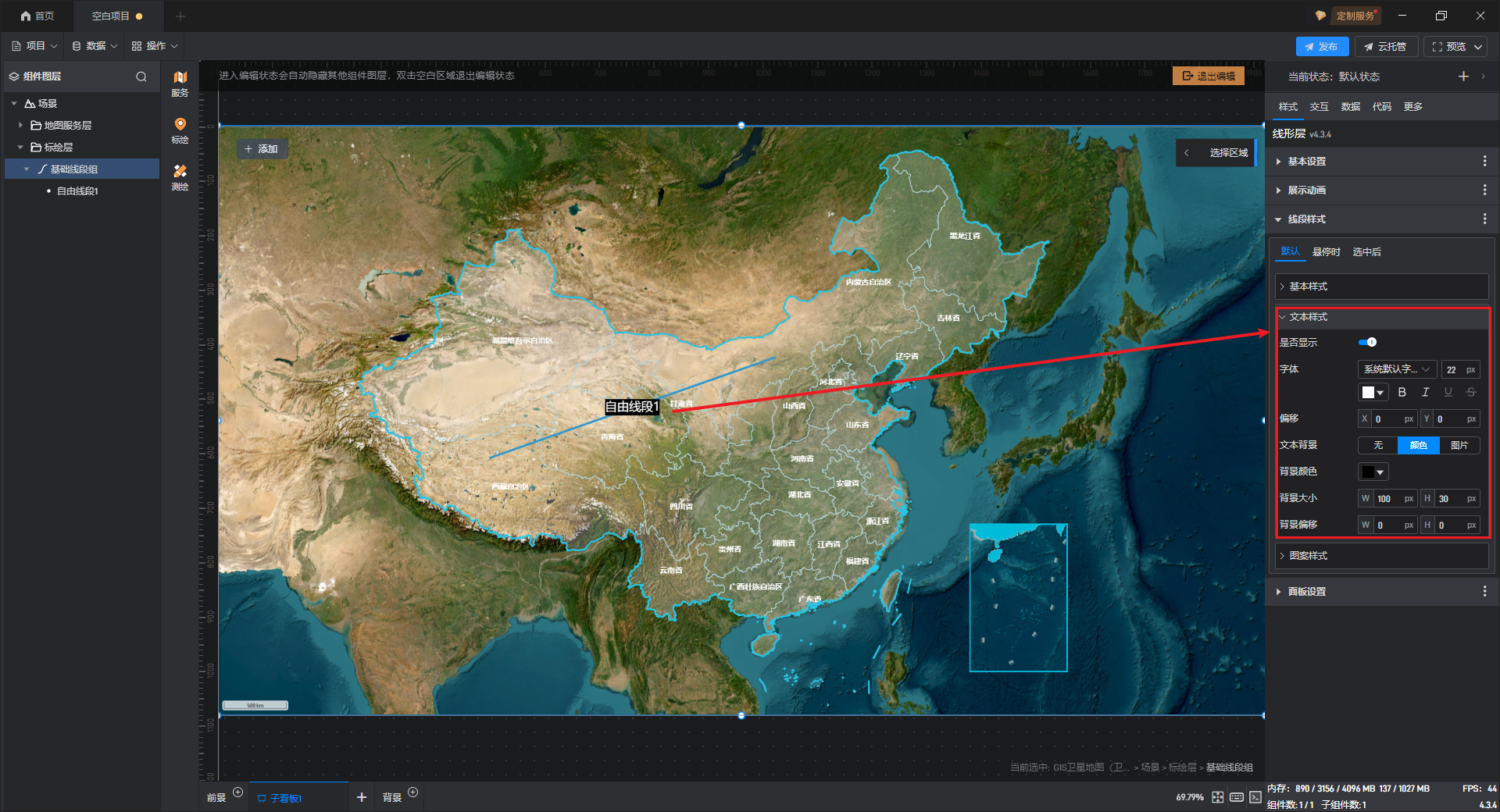

线段 文本样式如下图所示：

配置项	说明
图案	可以选择不同的图案并设置颜色和尺寸，有“无”、“流光”、“箭头 1”、“箭头 2”、“箭头 3”、“自定义”六种图案样式，选择“自定义”，可以上传本地图片作为图案。

线段切换不同的图案样式，如下图所示：

配置项	说明
弹窗	为线段绑定已经添加的弹窗。
显示方式	选择弹窗的显示方式，有“二维跟随”和“二维固定”。
偏移	自定义设置弹窗的偏移值，X 和 Y 方向上的默认偏移值都为“0px”。

线段** 面板设置**，如下图所示：

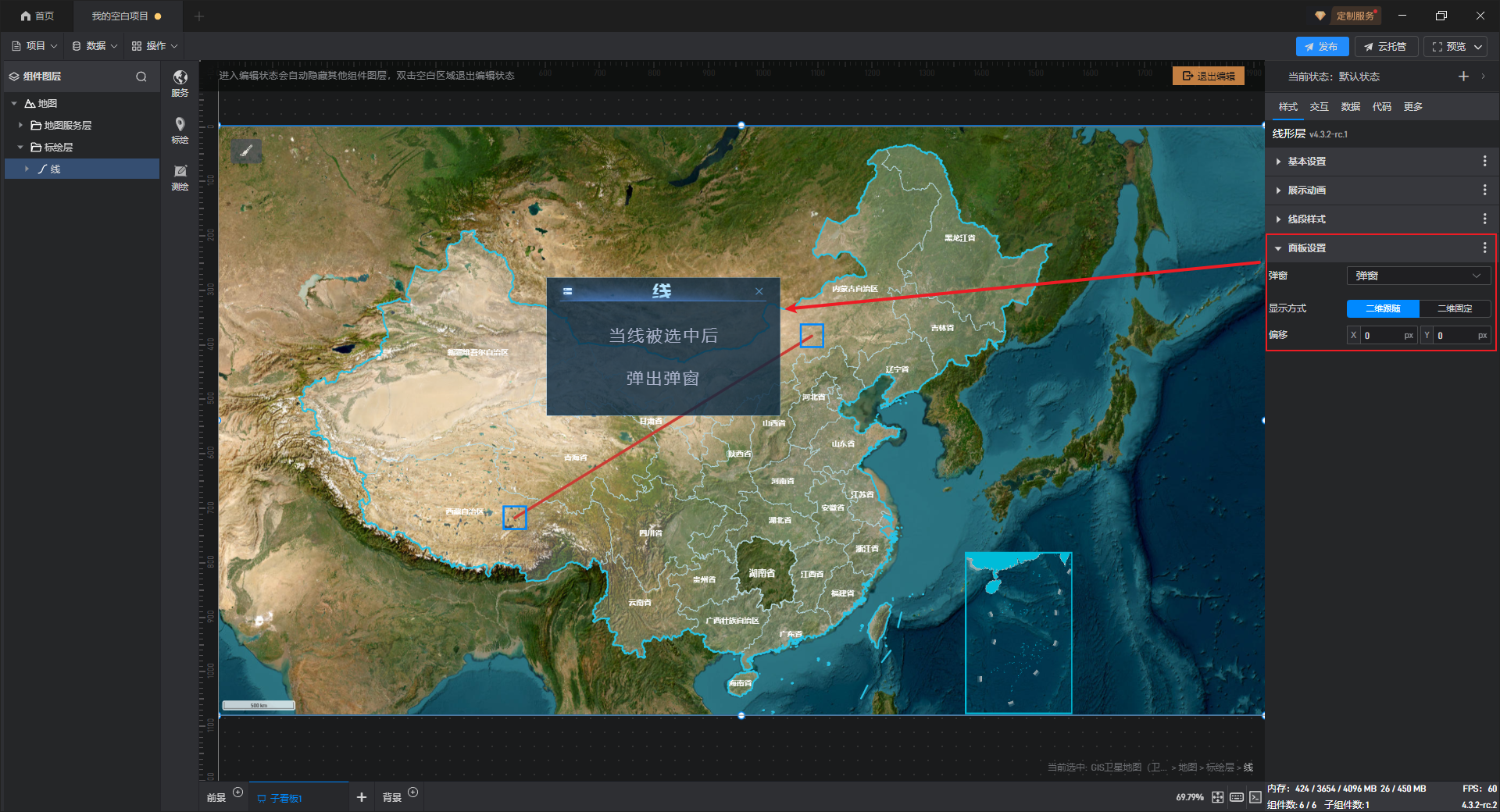

当线段被选中后，弹窗自动弹出，如下图所示：
