浅水模拟

浅水模拟组件是鲸孪生内部的组件之一，属于水体类型之一，需要手动添加，可以删除，每一个鲸孪生组件可以添加多个浅水模拟。浅水模拟涉及到对河流、湖泊、水库等浅水区域的水流、水位、水质等参数的模拟和预测，实现对浅水区域水流、水位等参数的高精度模拟。

浅水模拟组件的样式主要分为五部分，分别是基本设置，标记为房间、相机可视化检测、面板和距离检测，下面分别进行介绍。

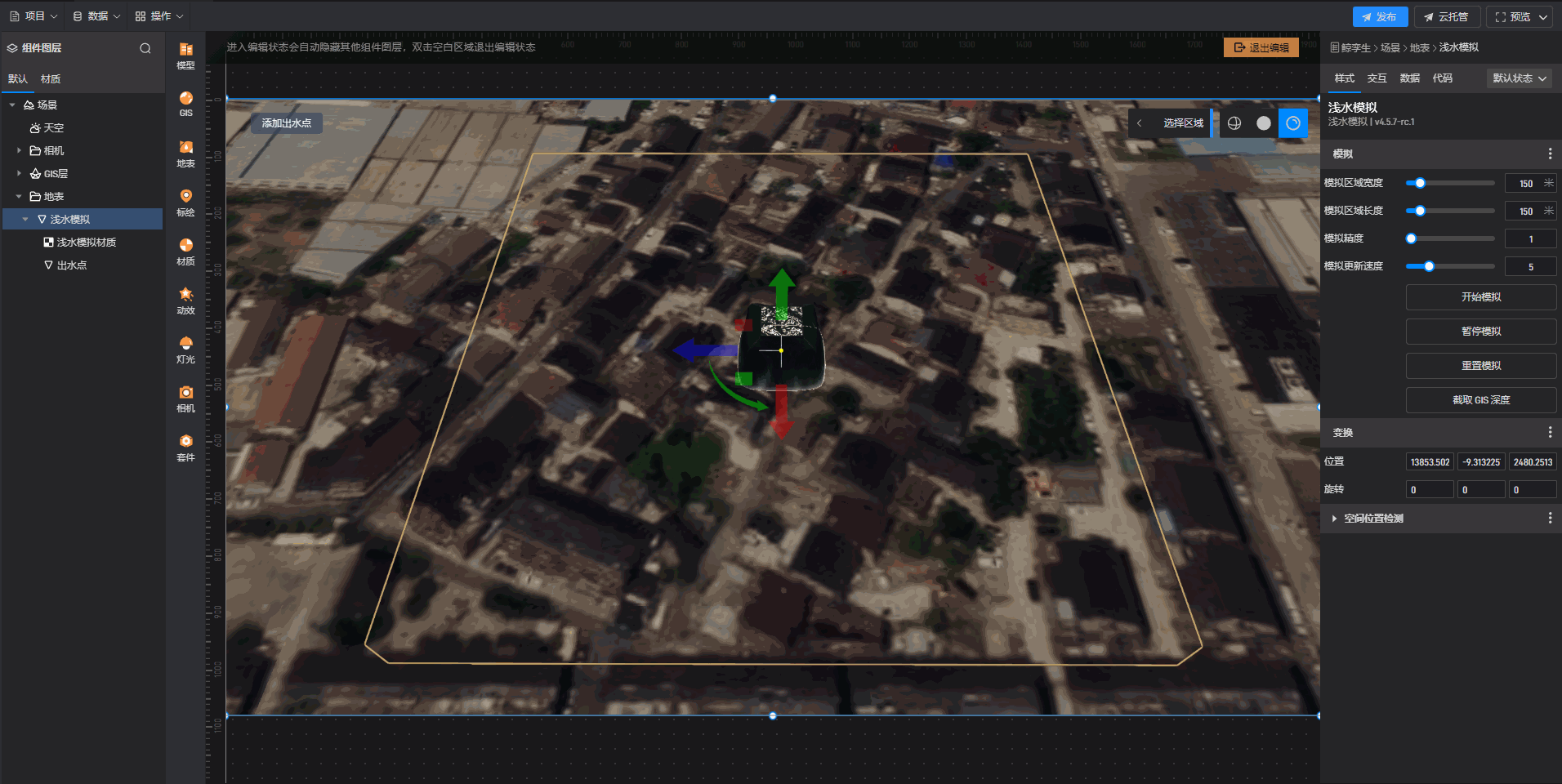

1. 添加浅水模拟

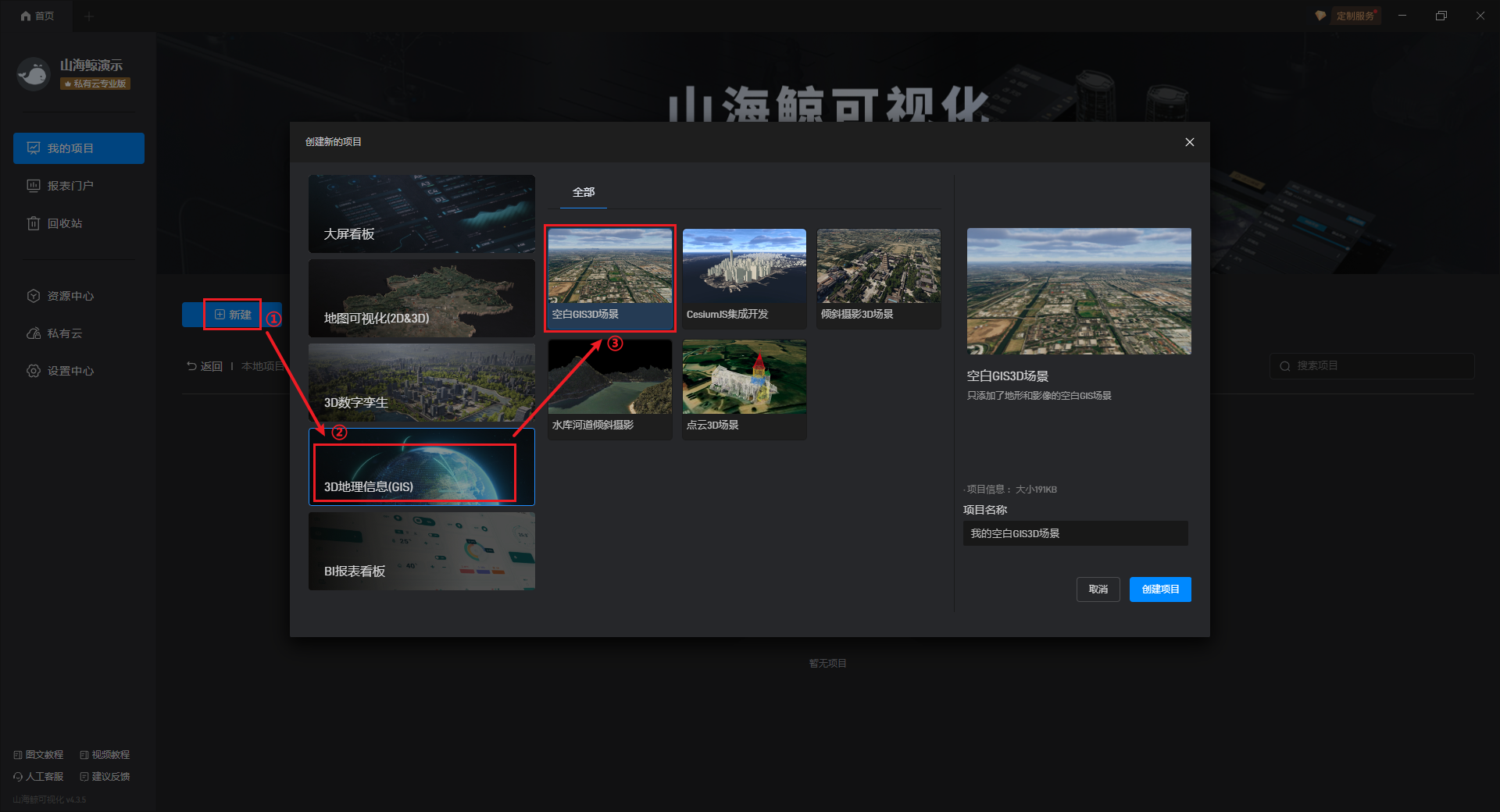

在山海鲸可视化软件“我的项目”中点击“+新建”按钮，选择“3D 地理信息(GIS)”创建一个空白 GIS3D 场景。

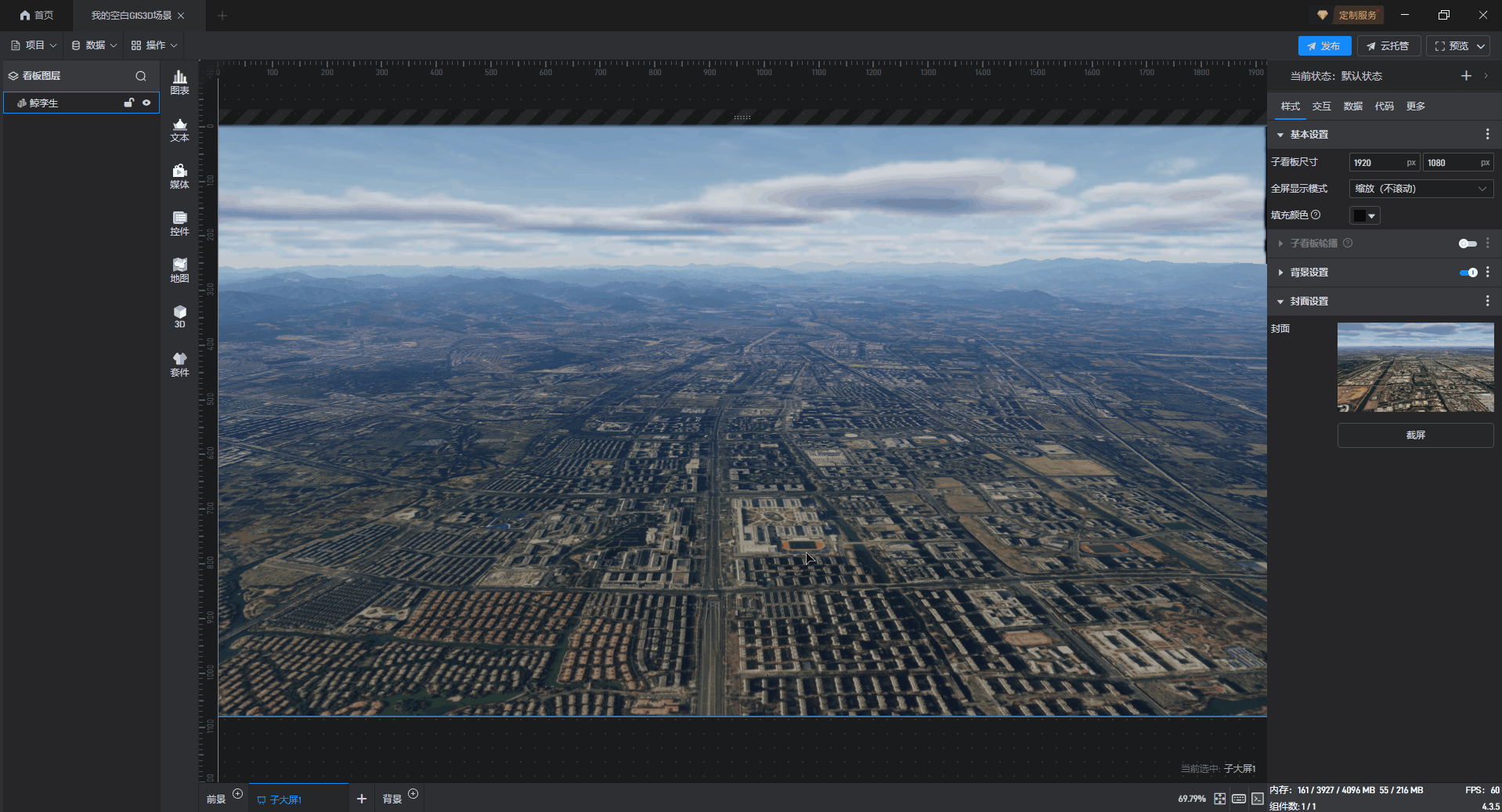

在项目中双击鼠标左键进入鲸孪生组件的编辑模式。

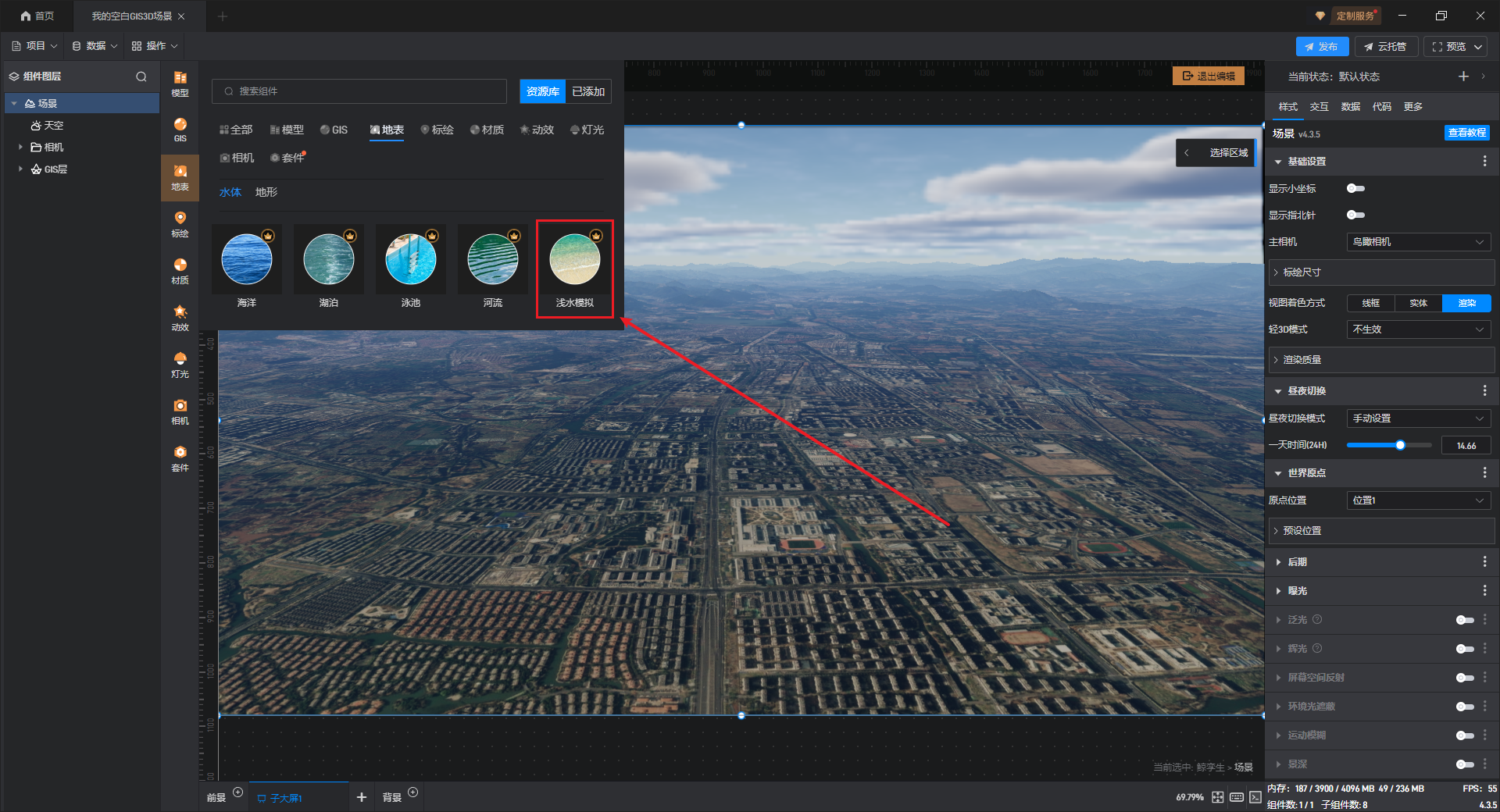

在工具栏中点击“地表”，选择“水体-浅水模拟”，将浅水模拟添加至场景中。

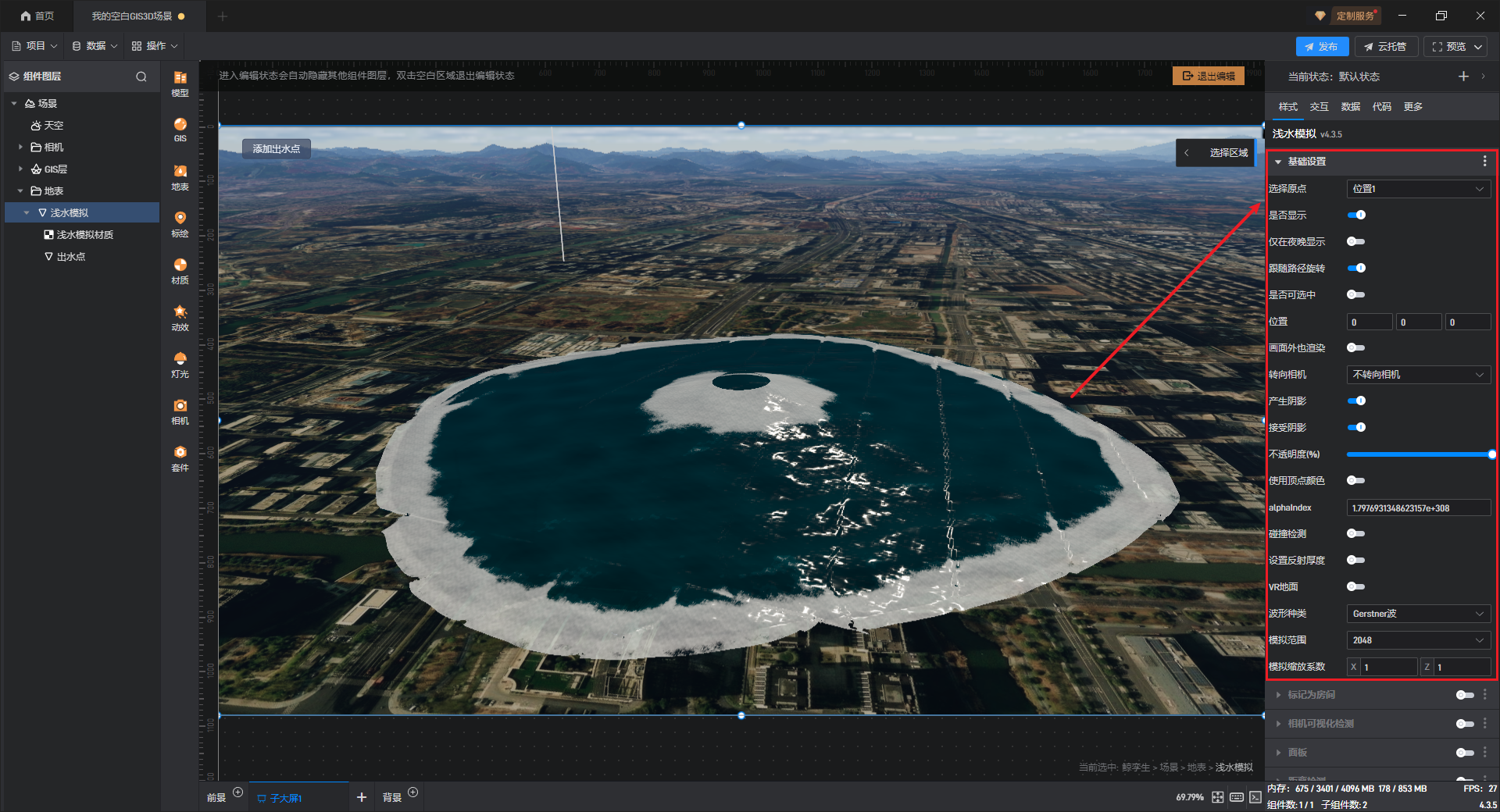

2. 基础设置

配置项	说明
选择原点	选择浅水模拟的位置根据哪一个原点的经纬度决定。
是否显示	即该浅水模拟在鲸孪生组件中的显示与隐藏。
仅在夜晚显示	按钮开启后，浅水模拟仅在场景设置时间的晚上进行显示。
跟随路径旋转	当为浅水模拟添加了路径动画后，播放动画时，浅水模拟会沿着路径运动并进行旋转。
是否可选中	即鼠标点击该浅水模拟时的选中效果，按钮开启后可设置选中是否高亮以及高亮颜色。
位置	即该浅水模拟被放置在鲸孪生组件中的三维空间位置，是基于原点的坐标。
画面外渲染	即将浅水模拟内容在没有直接显示给用户的情况下进行渲染。
转向相机	有三种转向方式：“不转向相机”、“永远面向相机”和“垂直转向相机”。
产生阴影	产生阴影是指该物体可以在阳光下差生阴影。
接受阴影	接受阴影指阴影可以投射在此物体上。
不透明度（%）	该设置项的一个常见用法是结合条件样式/交互/多状态来实现模型的显示和隐藏。
使用顶点颜色	开启后可以让浅水模拟的颜色与顶点颜色一致。
alphalndex	指透明物体的显示层级。
碰撞检测	与第一人称相机之间的碰撞检测。
设置反射厚度	可以自定义反射厚度的数值，反射厚度是控制 SSR 的一个参数，默认值为“10” 。
VR 地面	开启后，在 VR 环境下视作地面，默认关闭。
波形种类	设置浅水模拟的波形种类，分为以下两种：“Cerstner 波”和“FFT”。
模拟范围	设置浅水模拟的范围，可以选择“256”、“512”、“1024”、“2048”和“4096”。
模拟缩放系数	设置浅水模拟在 X 和 Y 方向上的缩放，默认都为“1”。

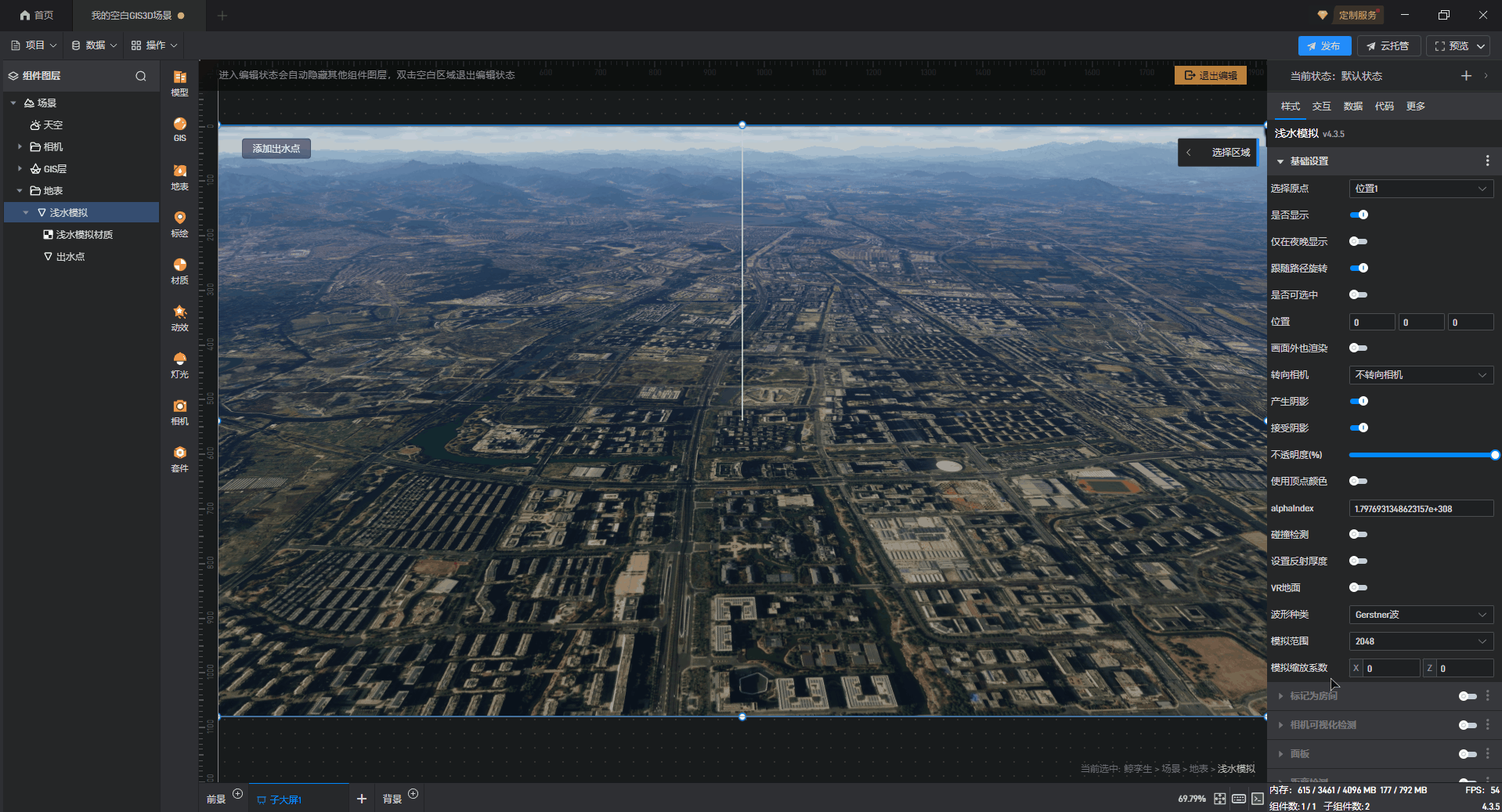

浅水模拟 波浪种类变换，效果如下图所示：

浅水模拟 模拟缩放系数变换，效果如下图所示：

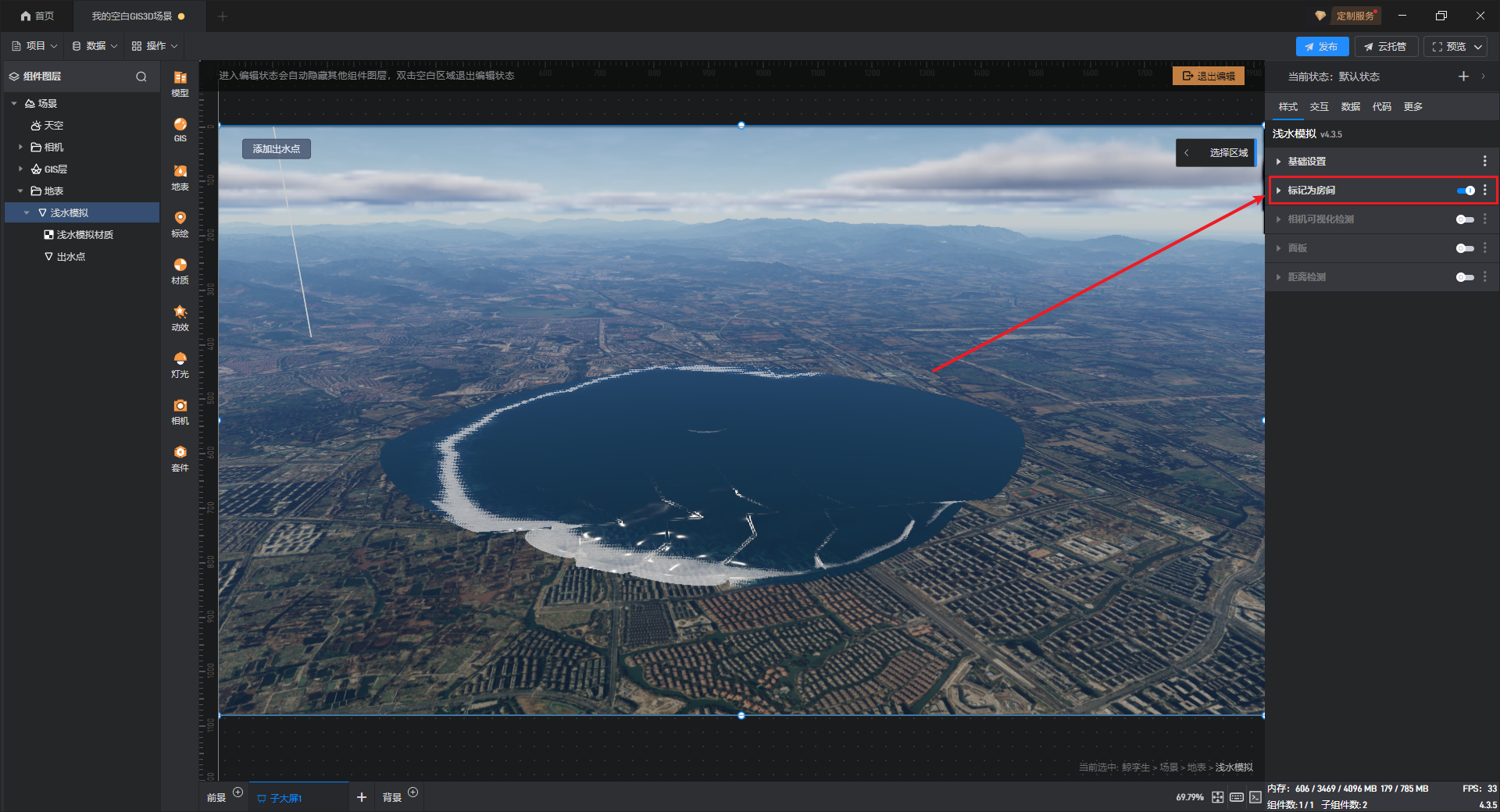

3. 标记为房间

当一个物体被标记为房间后，该物体空间内部的物体在摄像机在外部的时候是不会显示的，当摄像机进入物体内部，则物体外部的其他物体也不会显示。这个选项是一个画面性能优化的方案，特别针对有室内室外场景切换时非常适用。

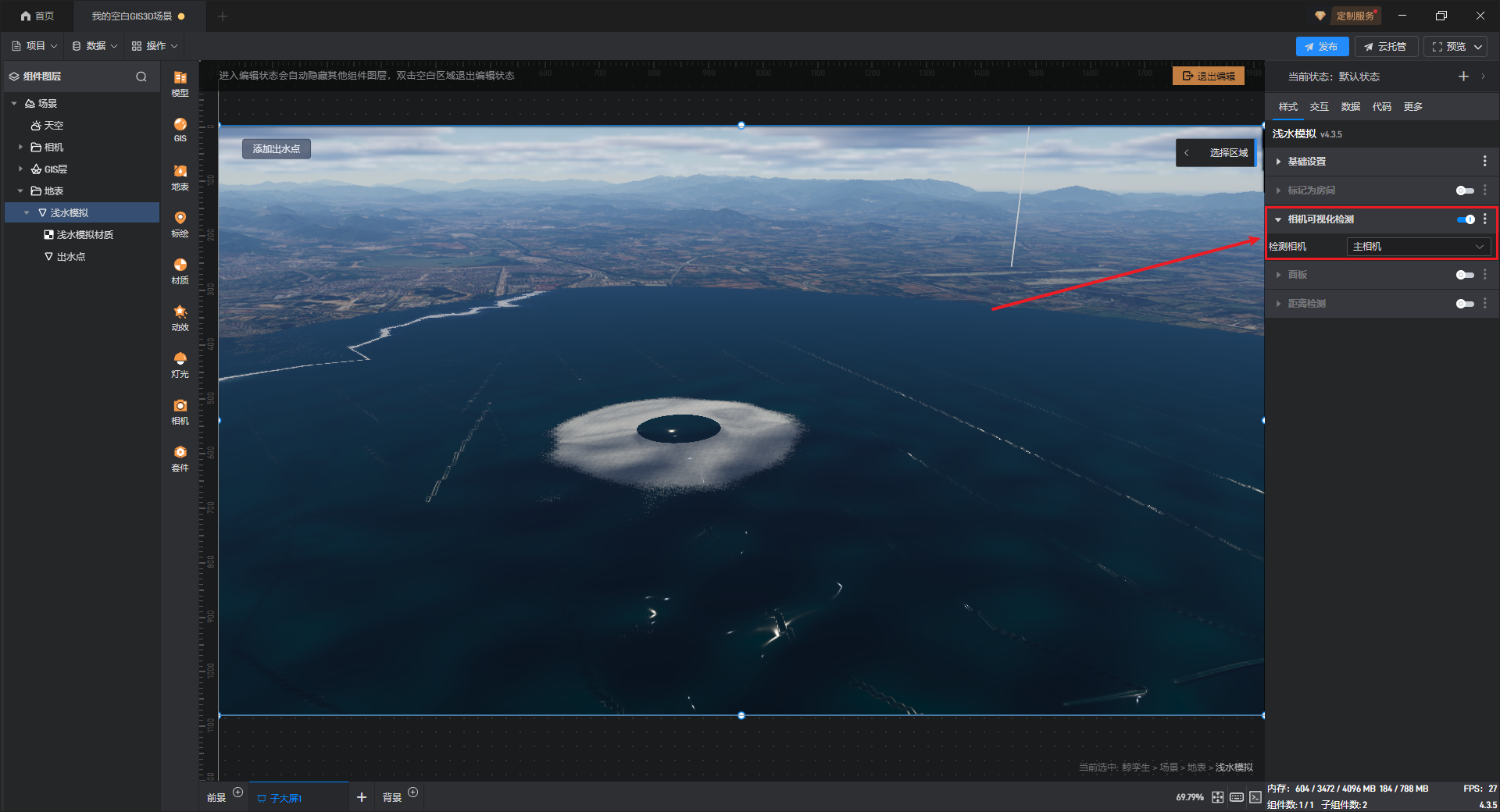

4. 相机可视化检测

开启相机可视化检测设置项，当浅水模拟进入或者离开相机可视范围时就会触发交互，从而完成预设的动作。（点击查看具体教程 →当前物体进入/离开相机可视范围）

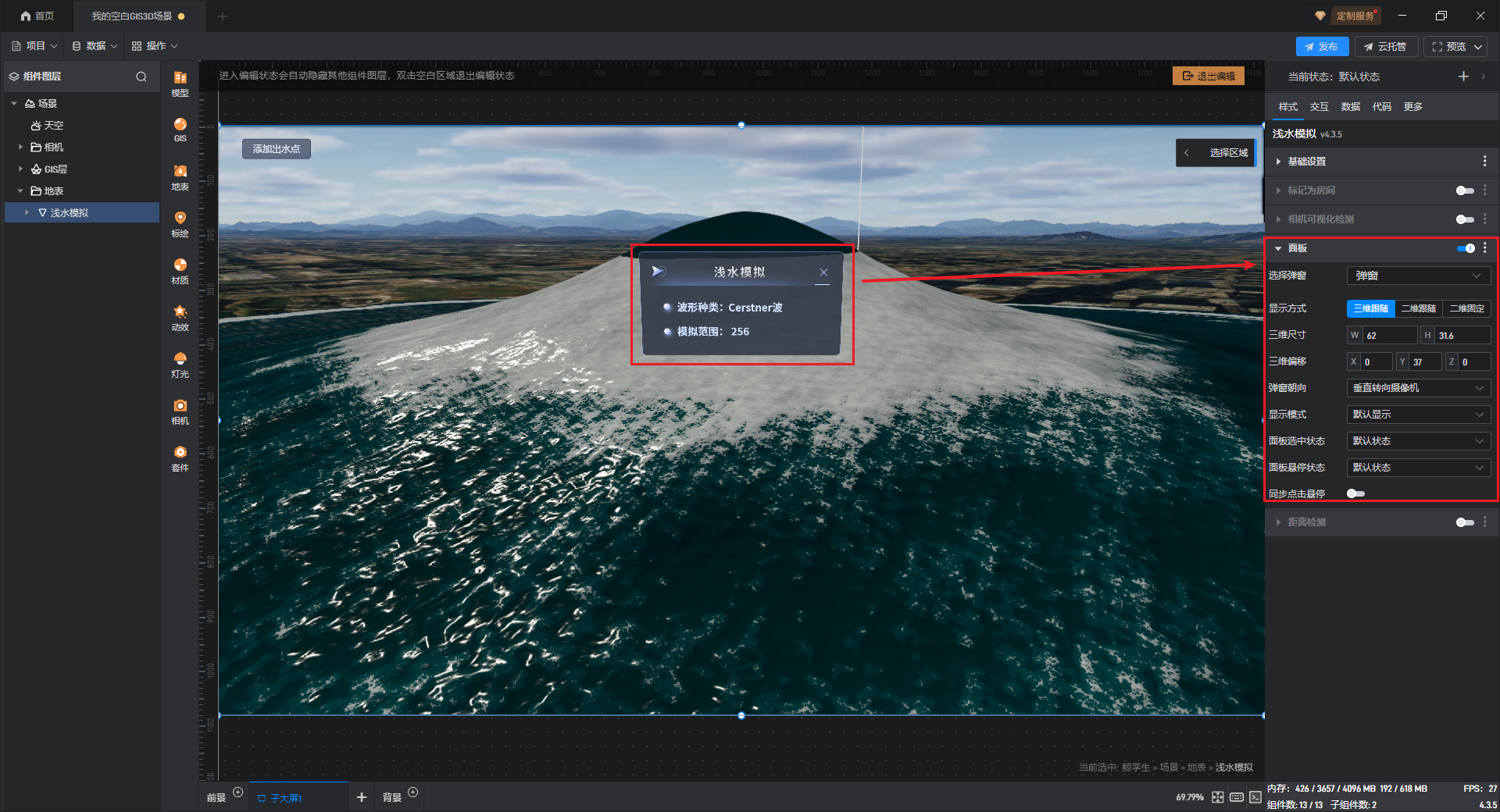

5. 面板

面板就是和该浅水模拟绑定的弹窗，面板的设置项如下：

配置项	说明
选择弹窗	自由选择看板中的弹窗组件。
显示方式	弹窗的显示方式，有三种方式：“三维跟随”、“二维跟随”、“二维固定”。
尺寸	即弹窗组件的宽度和高度，单位为px。
偏移	模型上的弹窗与该模型具有一定的距离，这个距离可以根据需求来设定。
弹窗朝向	弹窗组件面向摄像机的角度，有四种朝向：“普通”、“面朝上”、“垂直转向摄像机”和“一直面向摄像机”。
显示模式	弹窗显示的方式，有三种方式：“默认显示”、“悬停显示”和“点击显示”。
同步点击悬停	同步点击悬停默认关闭，开启后鼠标在弹窗上也能触发相应的事件。

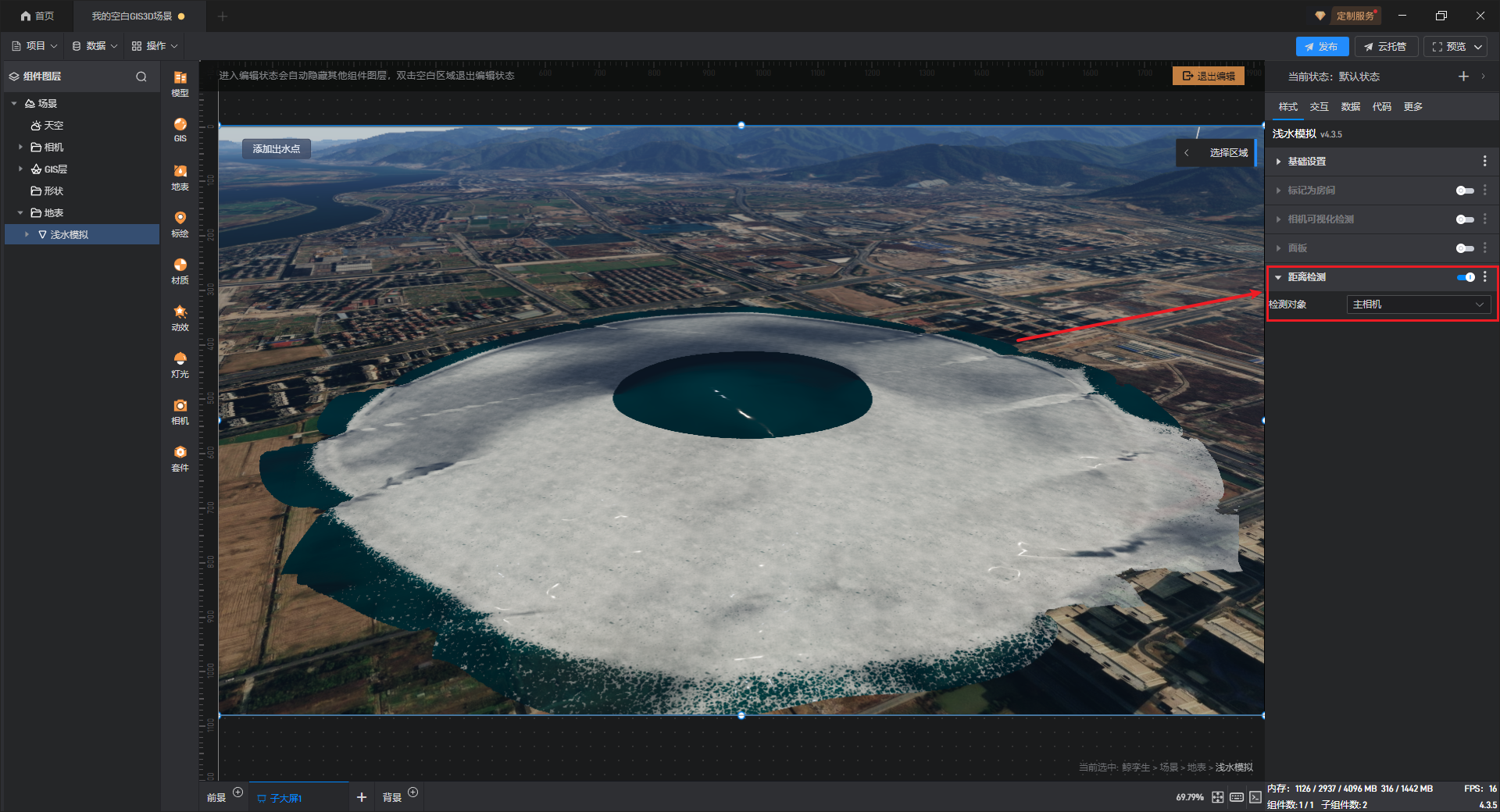

6. 距离检测

距离检测指在三维场景中，计算物体和被检测物体之间的距离，以此为依据可触发交互。（点击查看具体教程 →距离检测）
