中国地图

在组件库中，我们给大家提供了丰富的组件，且为了降低大家在项目制作过程中的设计复杂度，对这些组件预设了一些样式，但我们仍可以在此基础上对其样式进行修改。

中国地图是轮廓地图组件的一种预设样式，包含了轮廓地图组件所有的功能。

在组件的使用过程中，我们可以按照以下步骤进行设置：

1. 添加组件

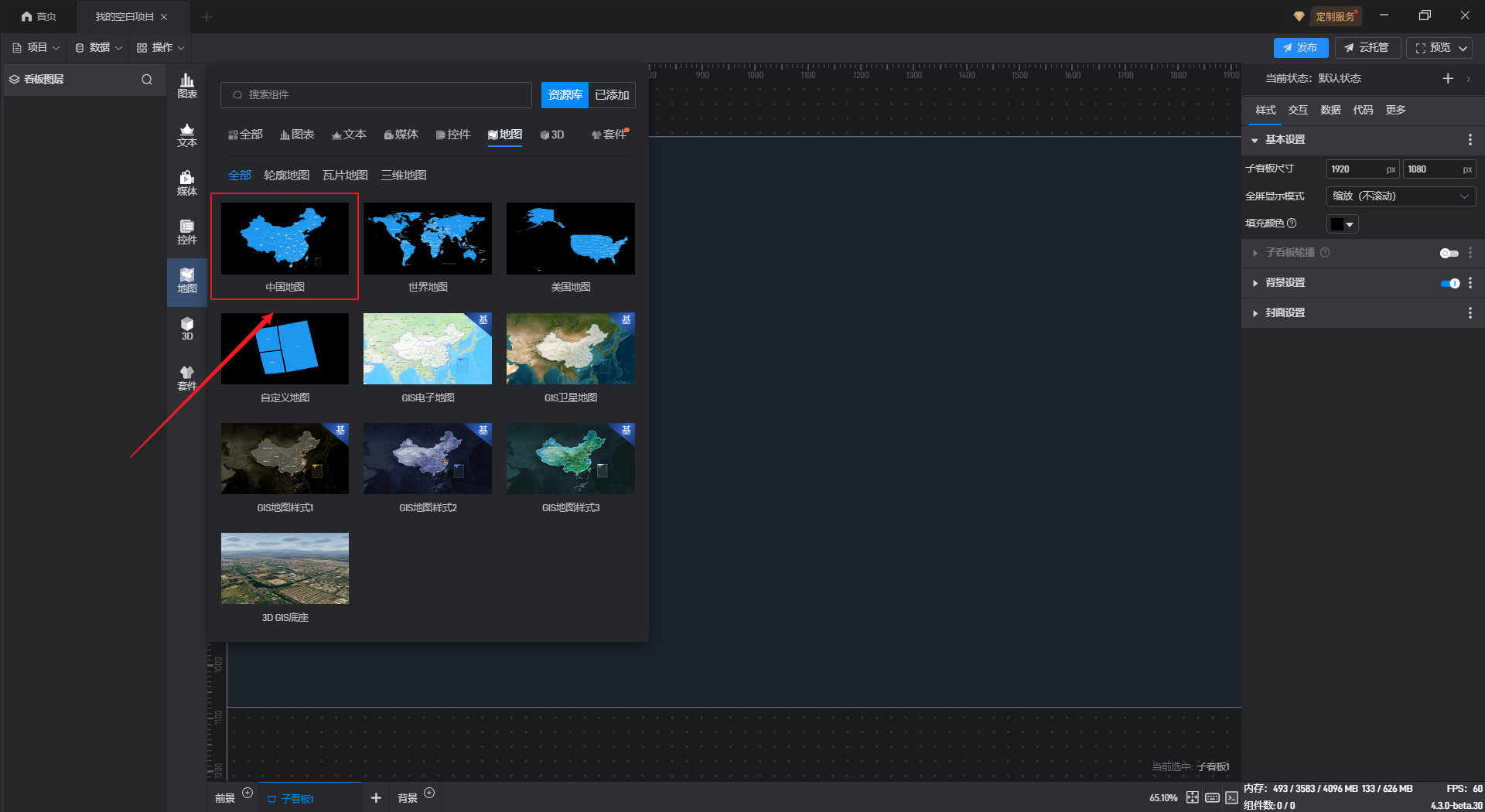

如果您不太熟悉组件，可以通过组件窗口找到该组件后添加：

如果您比较熟悉组件，可以通过搜索来添加组件，这个方式会更便捷一些。

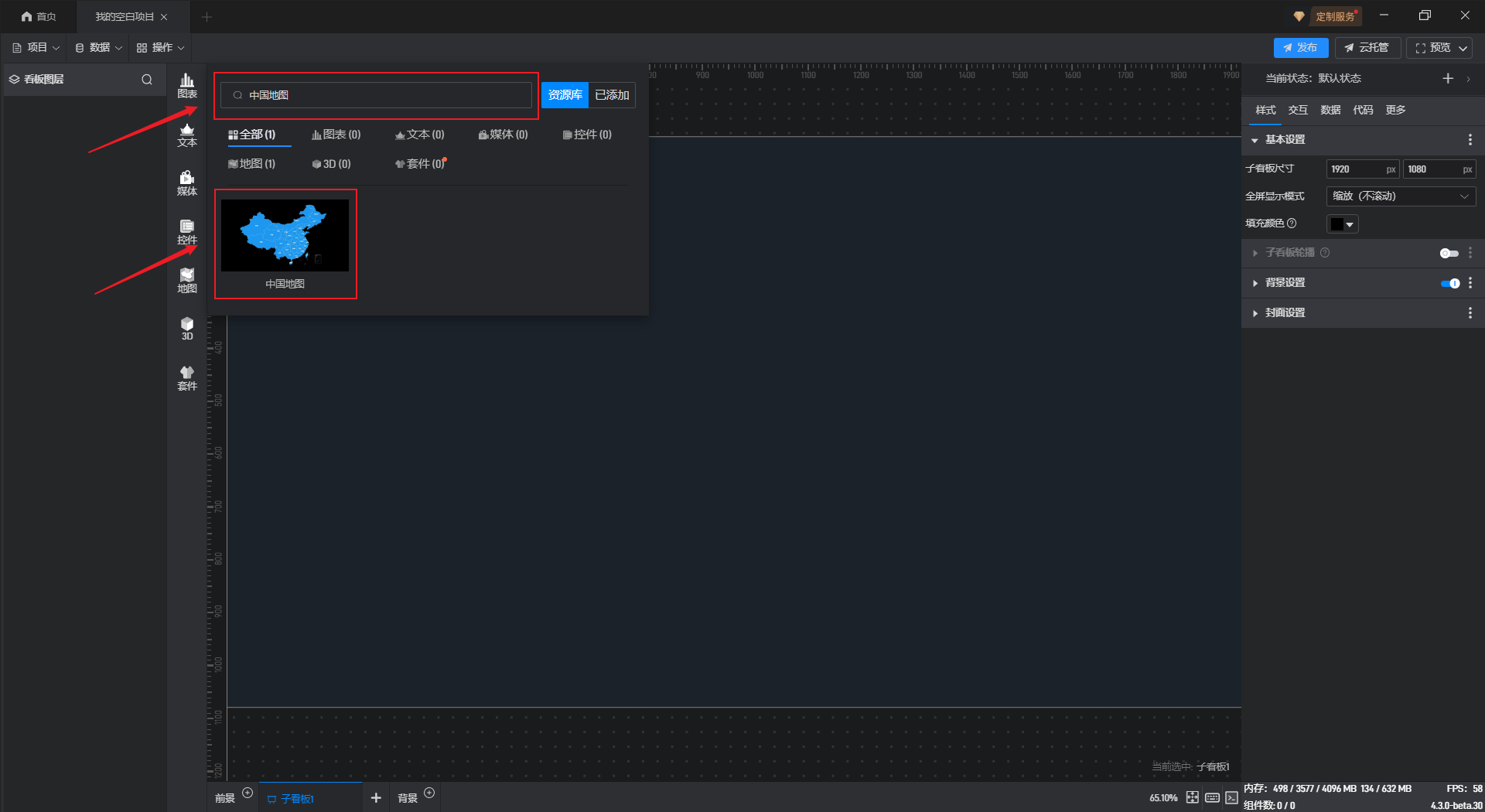

点击搜索按钮或按键盘“Ctrl+F”键打开搜索框，输入组件名称进行搜索，然后点击对应的组件进行添加。

2. 绑定数据

不同的组件适合于不同格式的数据，如果数据源格式不符合组件的要求，就无法正常显示内容。

中国地图组件有 7 个数据字段，分别是底图层字段、呼吸点层字段、热力层字段、柱状层字段、路线层字段、飞线层字段和标记层字段，每个字段都需要先在“样式”界面中开启对应层按钮才可进行数据的勾选。

（1）使用组件数据

每个组件都自带有一个示例数据源，但中国地图组件需要自行添加本地数据，具体步骤见（2）。

（2）使用本地数据

第一步：添加数据源

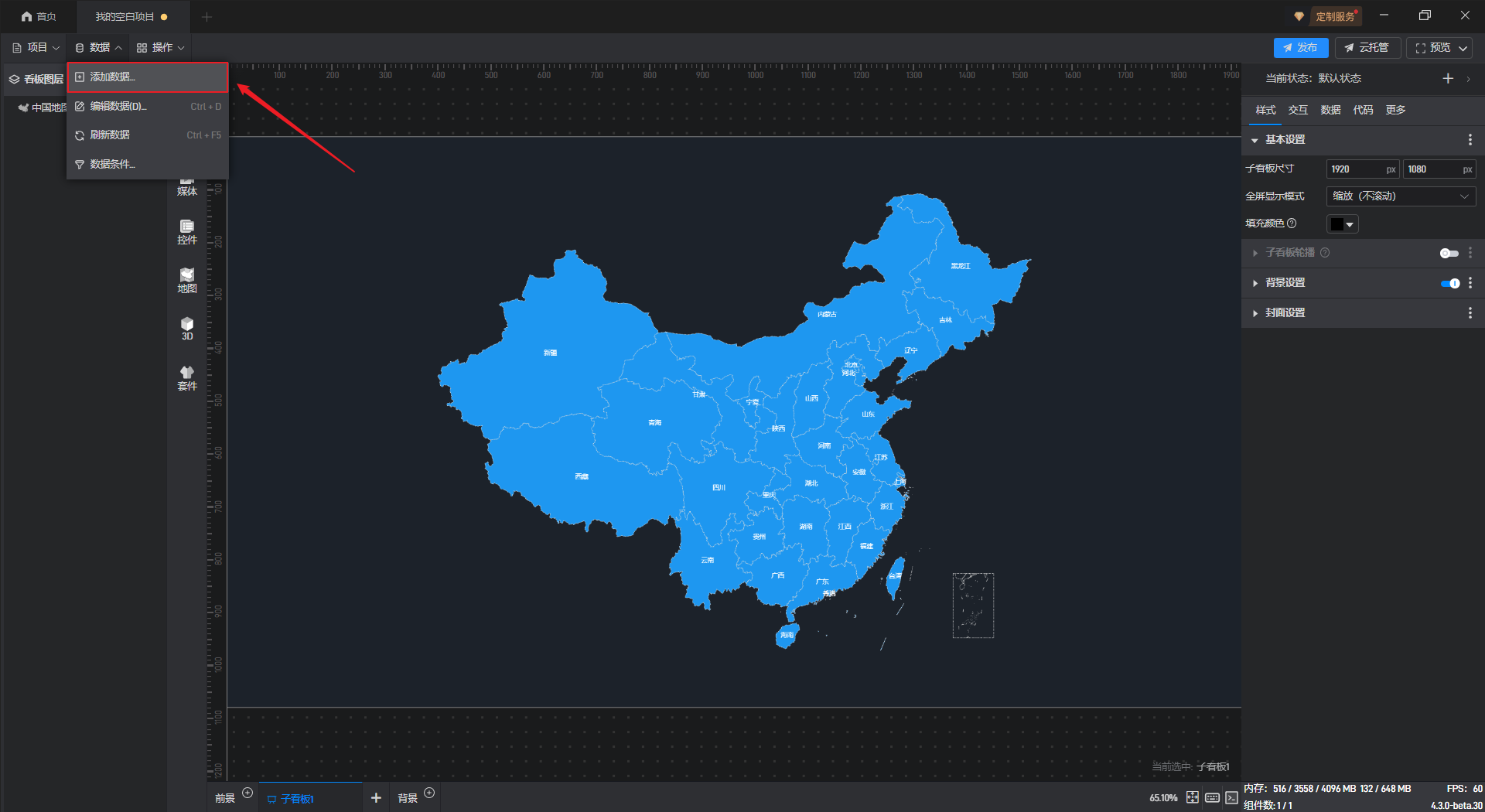

在“数据”的下拉菜单中点击“添加数据”，将本地数据源添加进来。

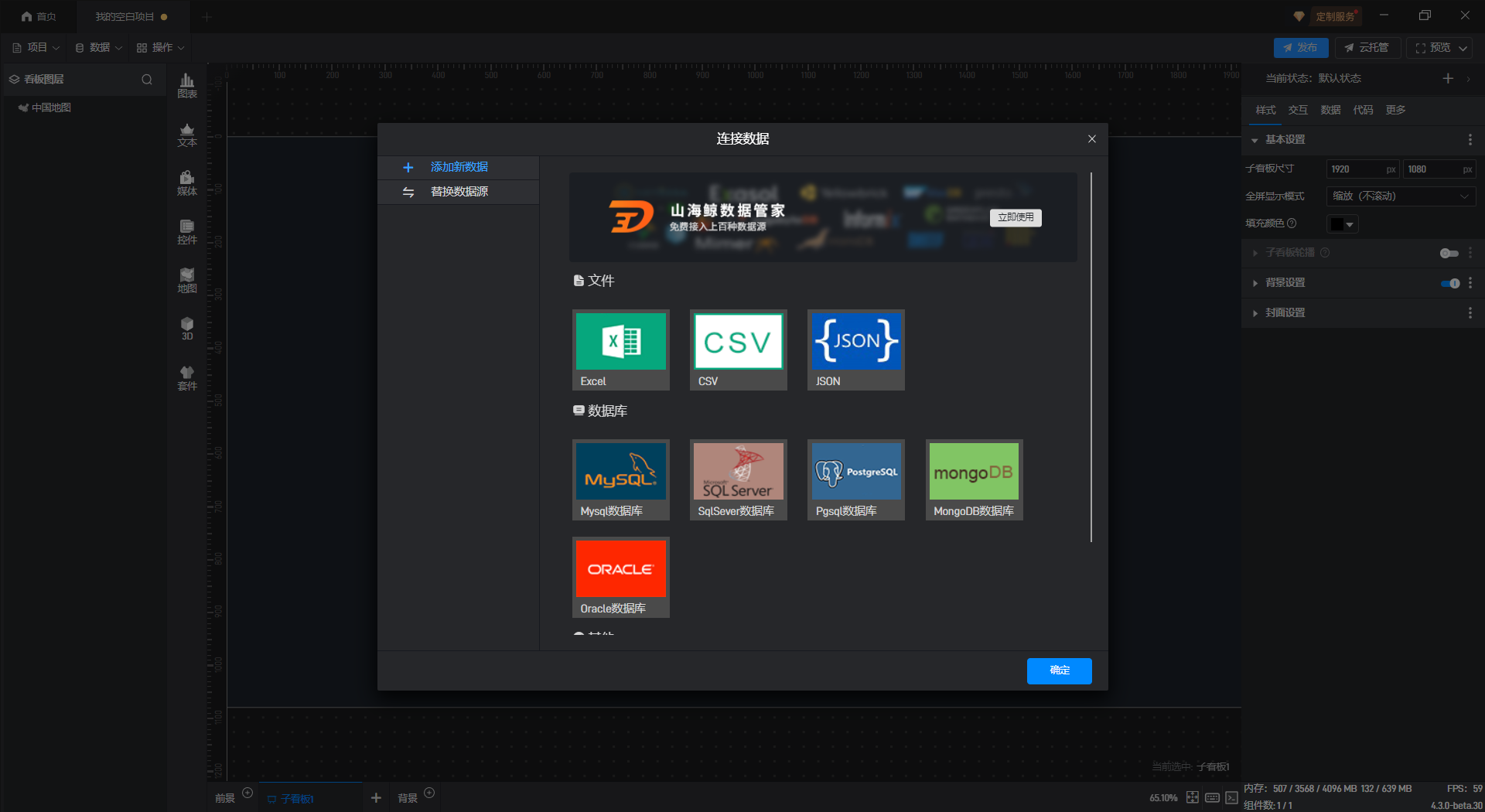

在“连接数据”的窗口中，选择对应的数据源类型。

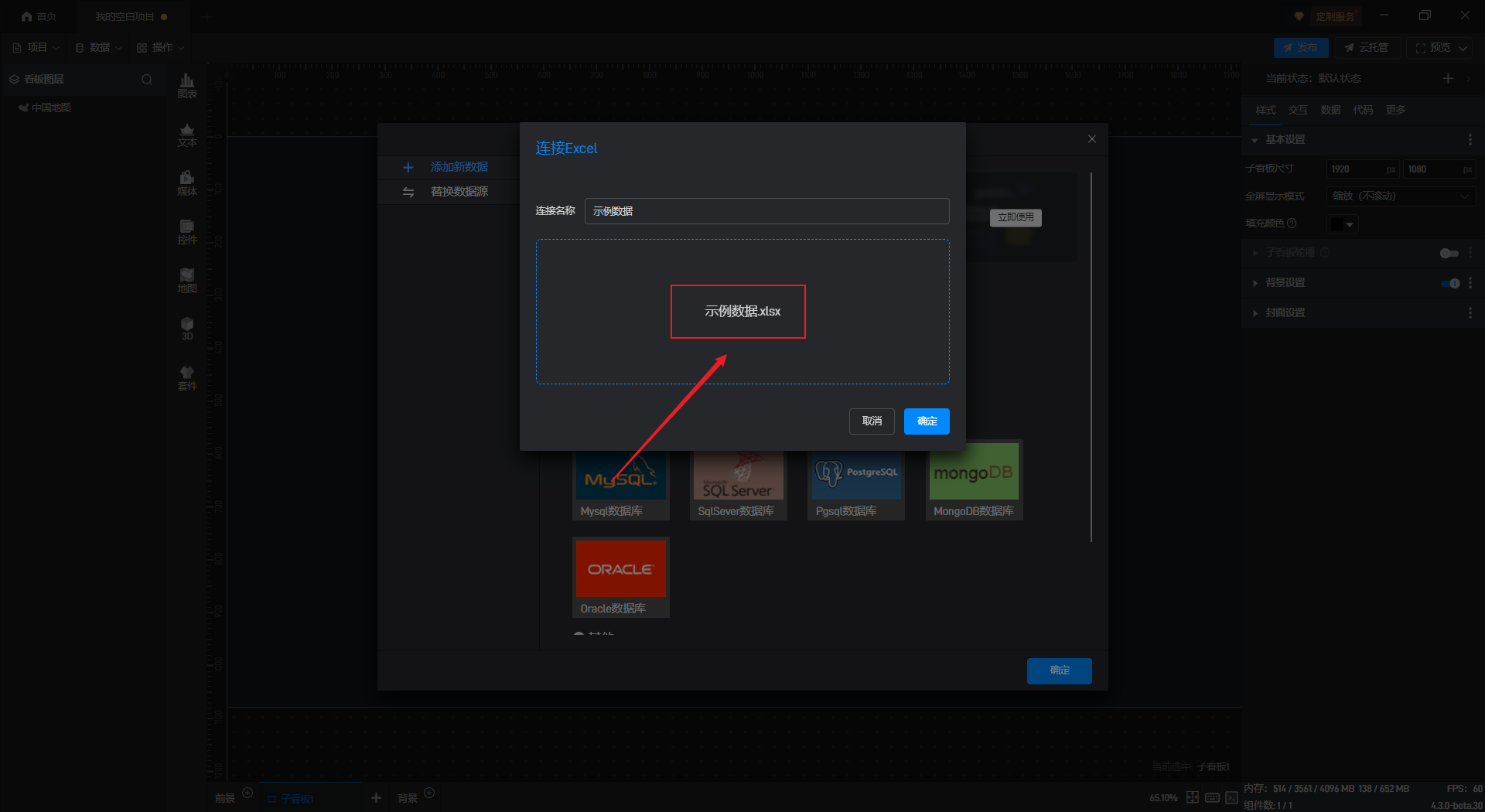

下面以添加Excel 数据源为例：（更多数据源添加方式请参看教程：连接数据）

点击“确定”即添加完成，然后就可以在“连接数据”的窗口中查看详细的数据。

第二步：设置数据字段

（1）底图层字段

底图层反应在地图的各个子区域上，通过区域颜色的变化反应出对应数值大小的变化。

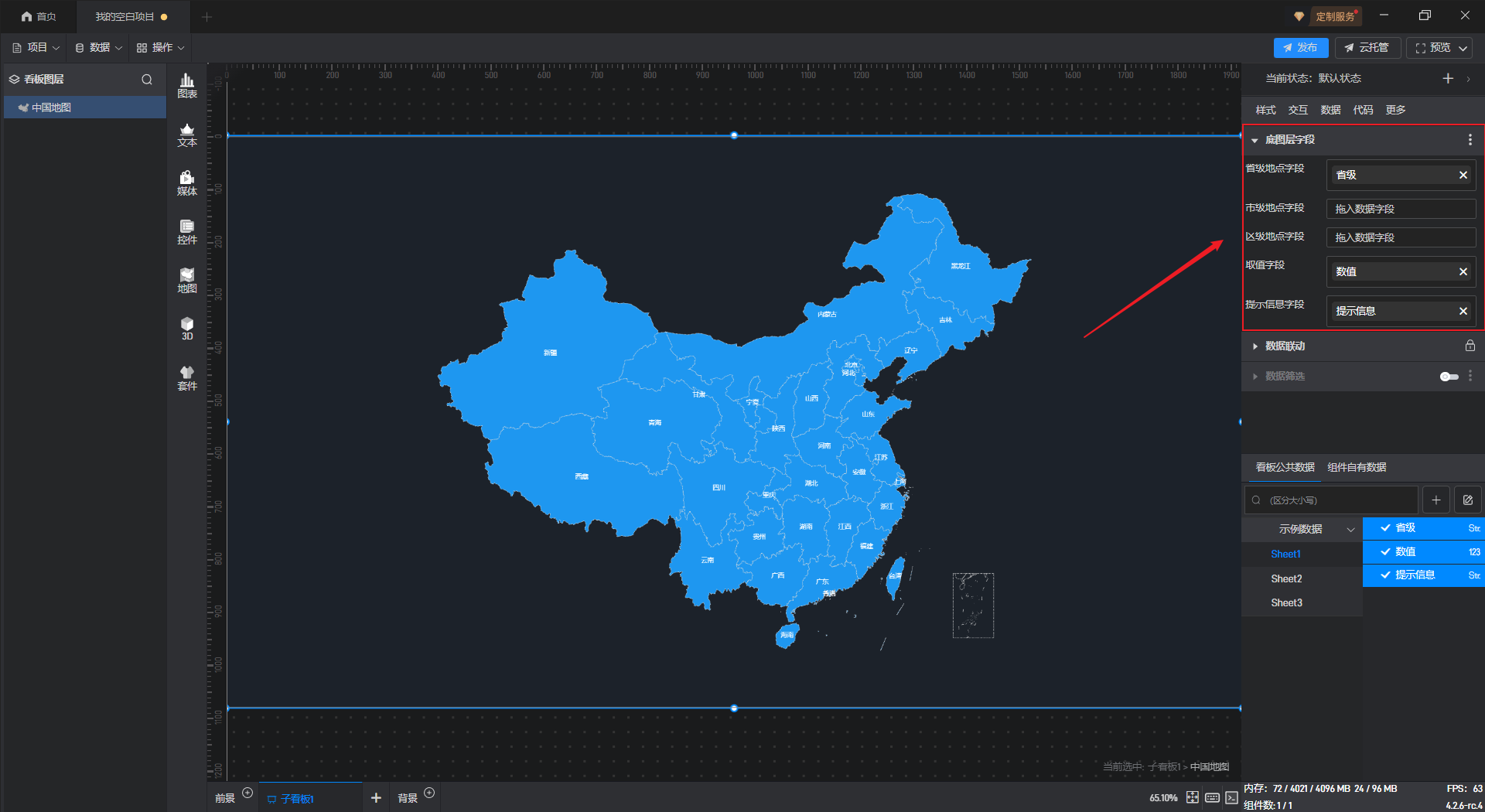

中国地图 底图层字段设置，如下图所示：

底图层字段示例数据如下：

（2）呼吸点层字段

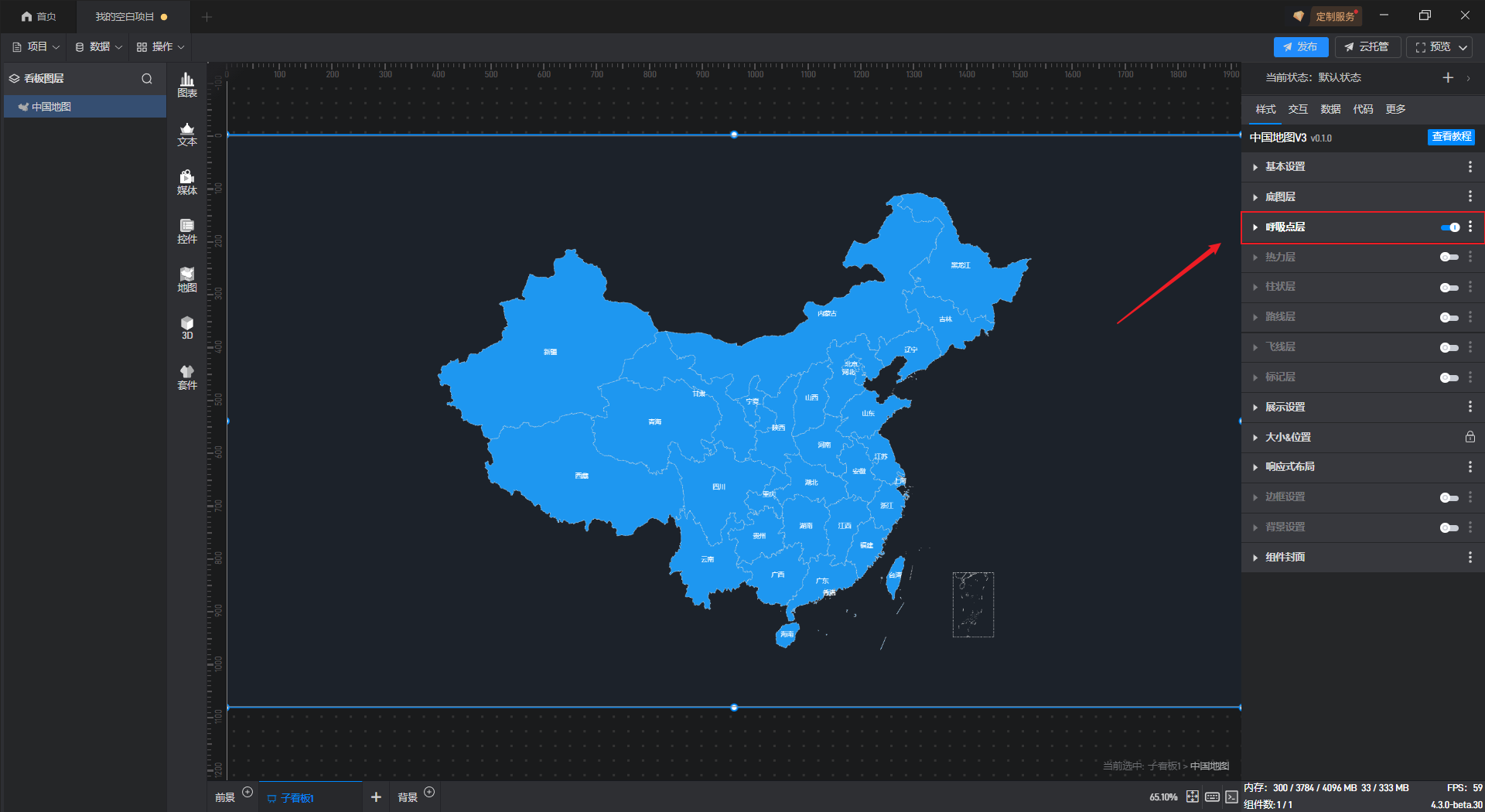

需先在“样式”中开启呼吸点层按钮，才可进行呼吸点层字段设置。

呼吸点层字段示例数据如下：

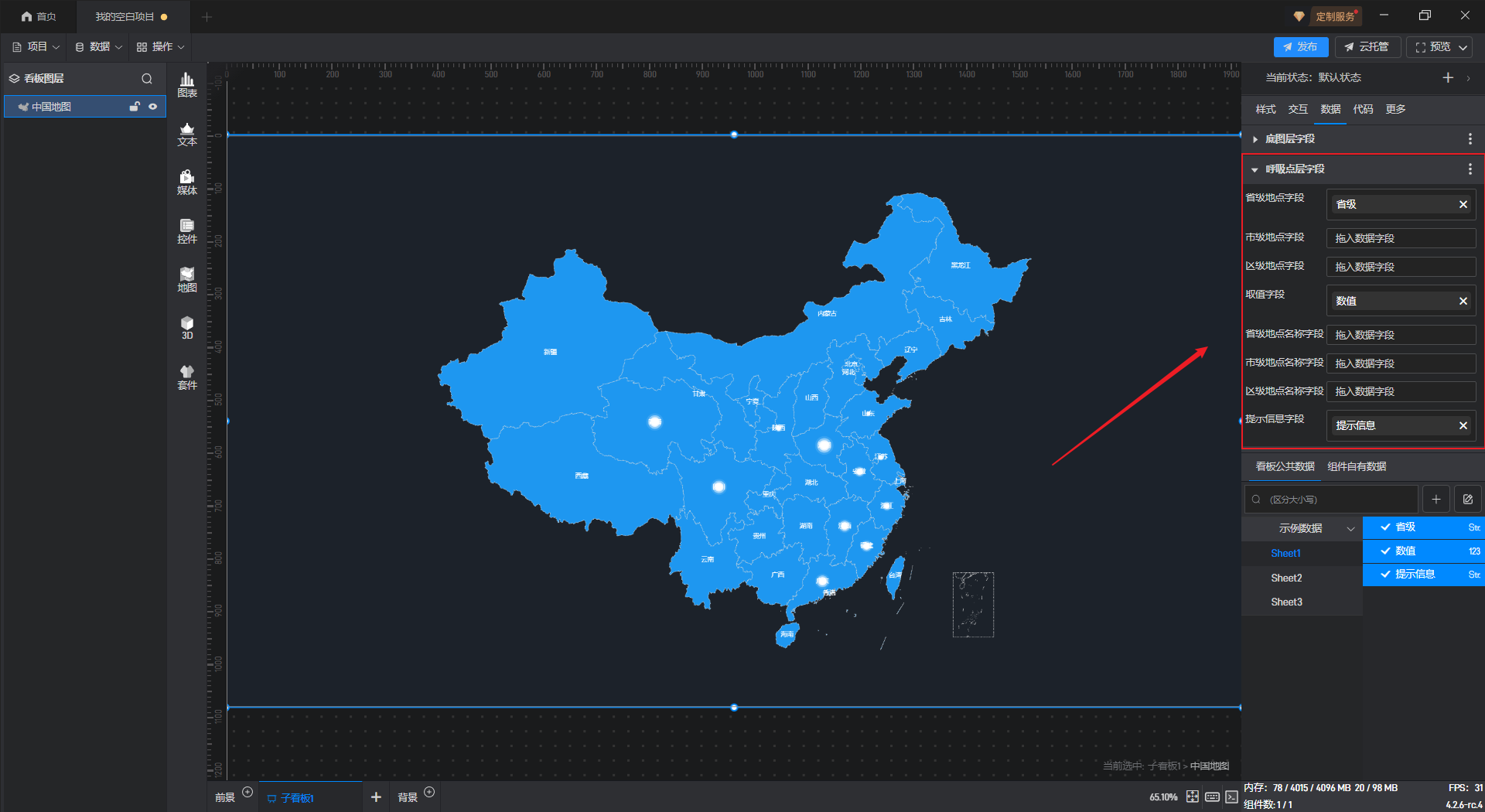

中国地图 呼吸点层字段设置，如下图所示：

【温馨提示】当呼吸点层中地点字段为城市名称时，呼吸点处于区域的中间位置；当呼吸点层中地点字段为经纬度数据时，呼吸点就处于该经纬度对应的位置。

（3）热力层字段

需先在“样式”中开启热力层按钮，才可进行热力层字段设置。

** 中国地图 热力层字段设置**，如下图所示：

【温馨提示】当地点字段为城市名时，热力圈就处于城市名对应的位置；当地点字段为经纬度数据时，热力圈就处于该经纬度对应的位置。

（4）柱状层字段

需先在“样式”中开启柱状层按钮，才可进行柱状层字段设置。

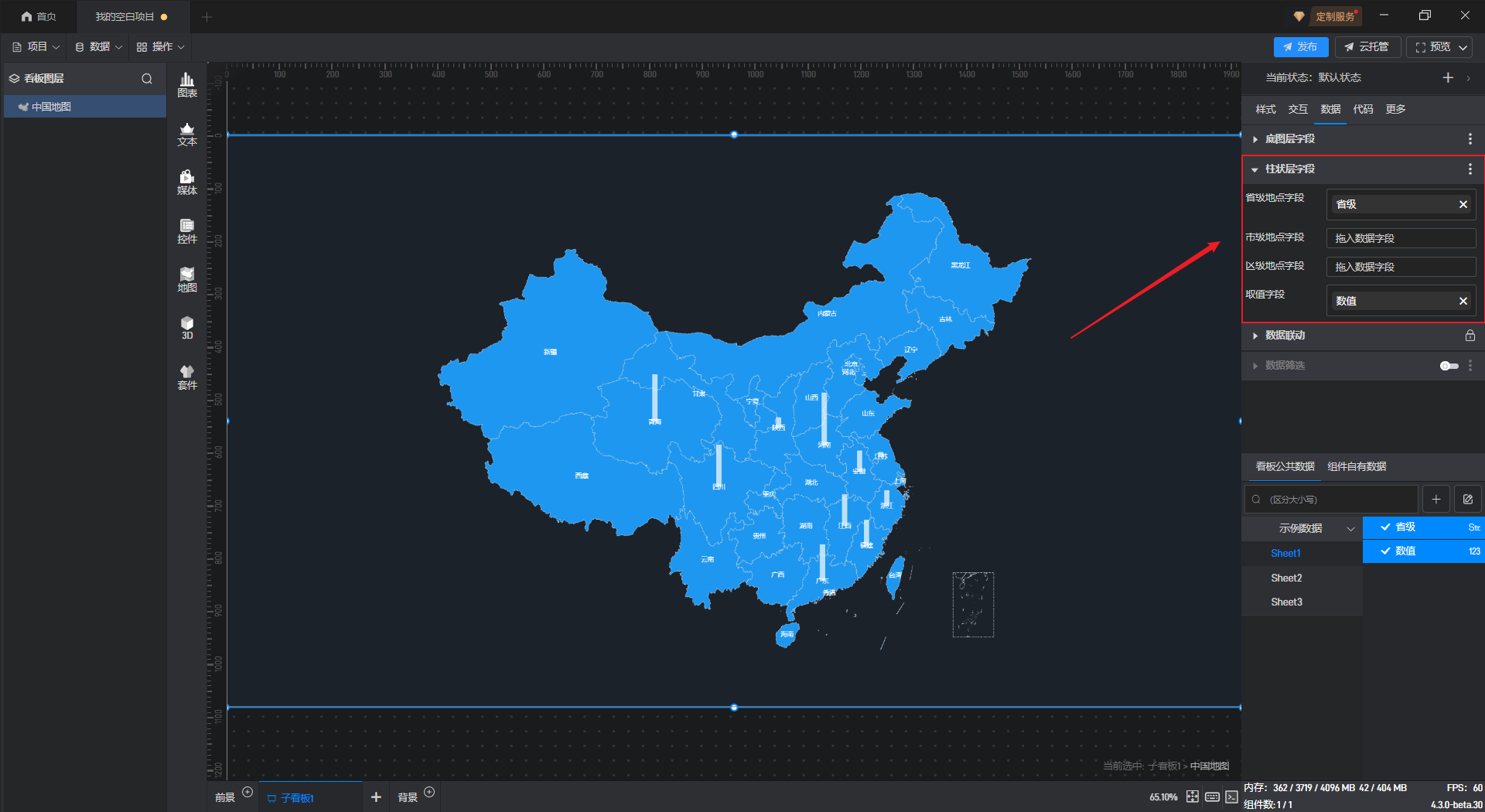

中国地图** 柱状层字段设置**，如下图所示：

柱状层字段示例数据如下：

【温馨提示】柱状层的地点字段可以是某一个区域的名称，也可以是某一个地点的经纬度数据。当地点字段为区域名称时，柱子处于区域的中间位置；当地点字段为经纬度数据时，柱子就处于该经纬度对应的位置。

（5）路线层字段

需先在“样式”中开启路线层按钮，才可进行路线层字段设置。

在“数据”设置页面中，点击“+”可以添加更多路线层配置。

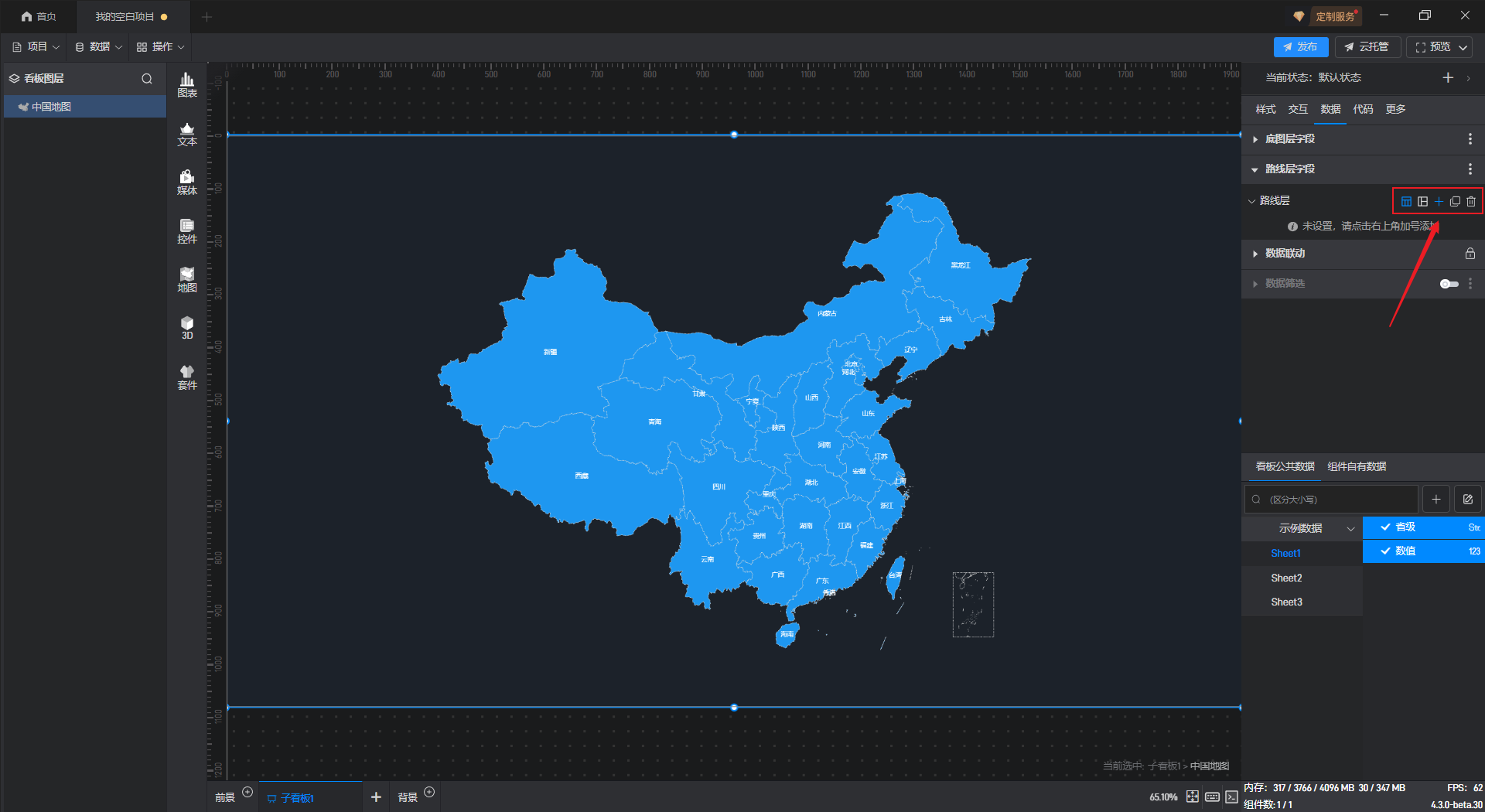

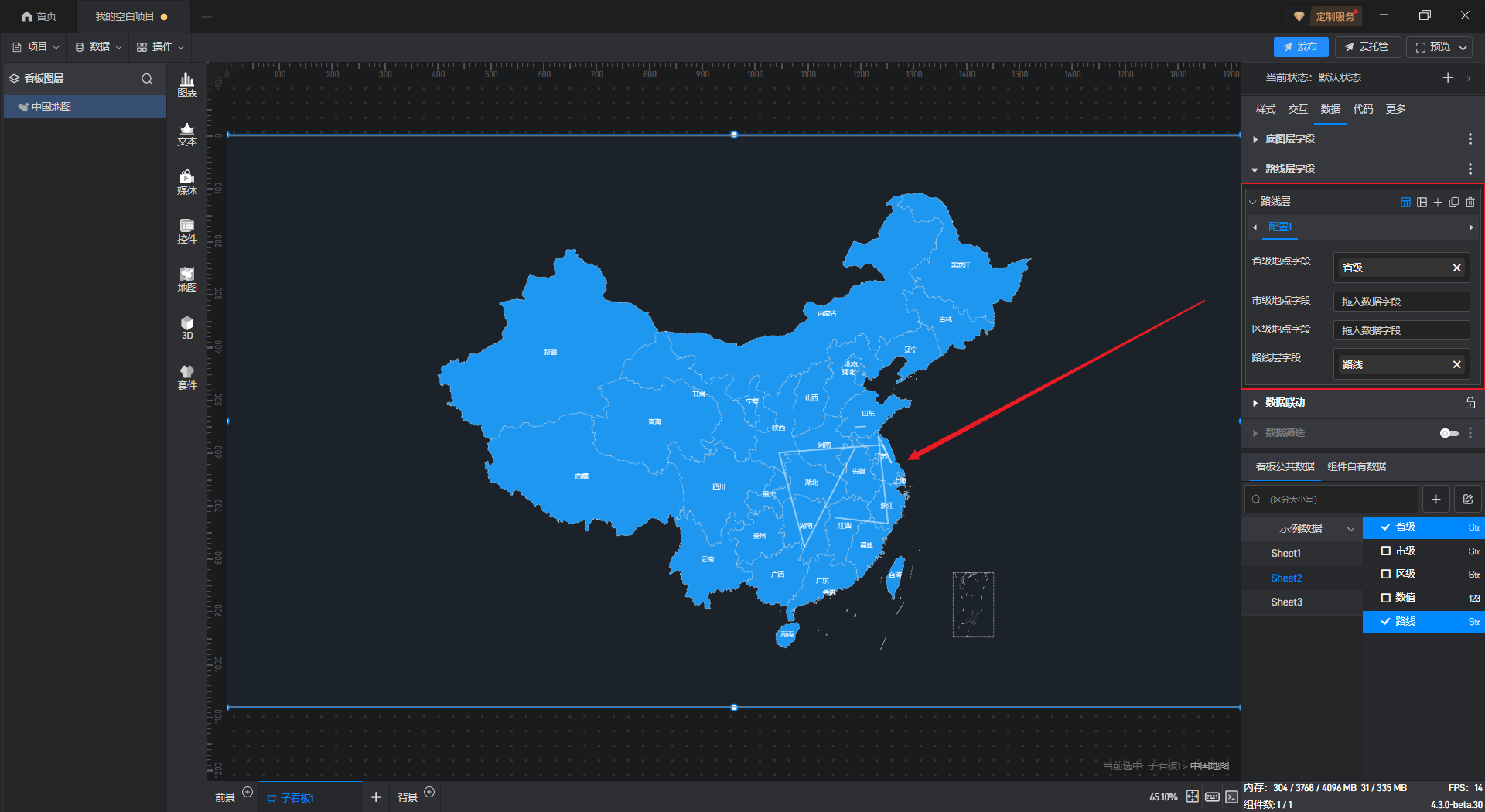

中国地图 路线层字段设置，如下图所示：

路线层字段示例数据如下：

（6）飞线层

需先在“样式”中开启飞线层按钮，才可进行飞线层字段设置。

在“数据”设置页面中，，点击“+”可以添加更多飞线层配置。

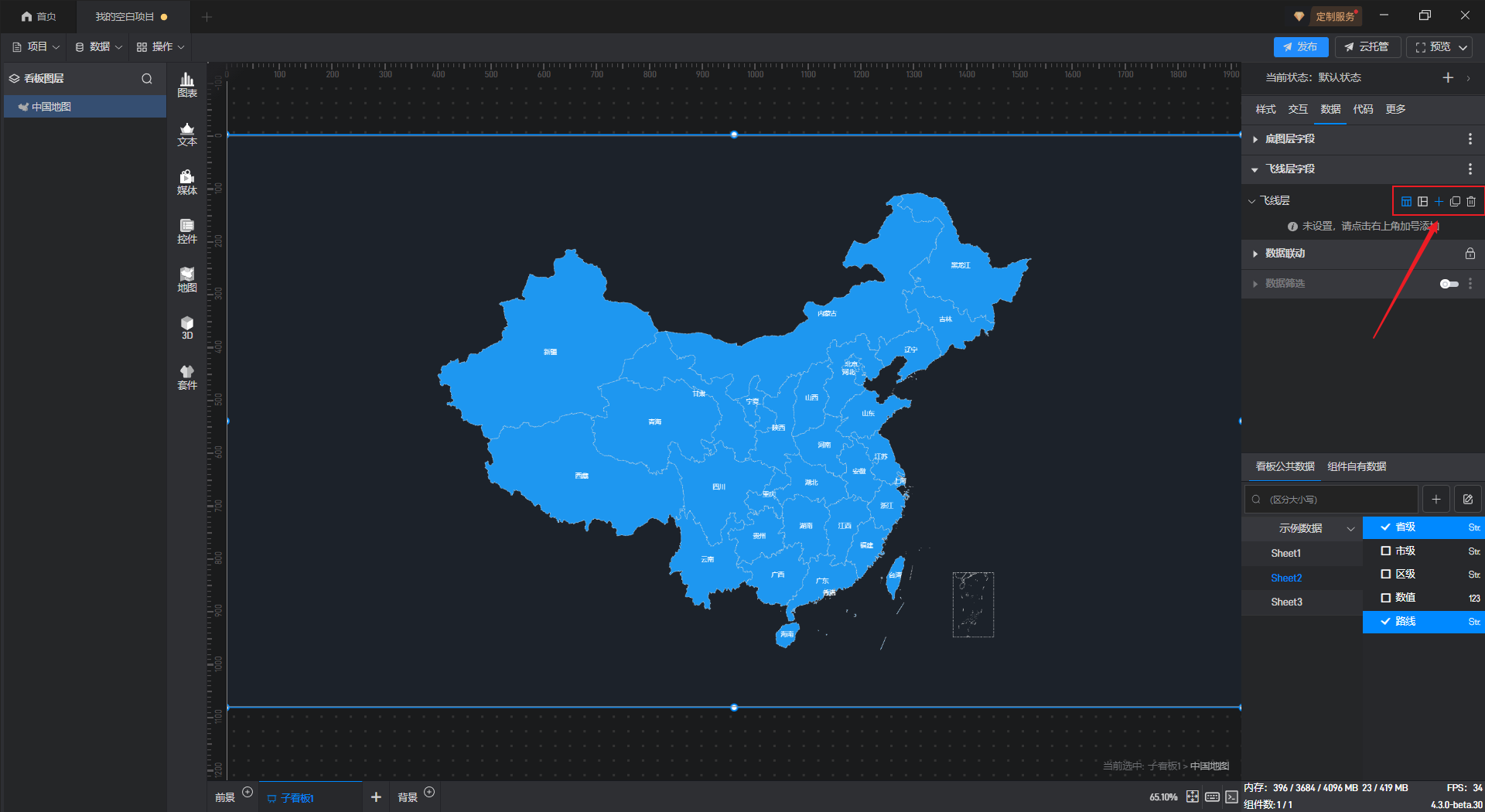

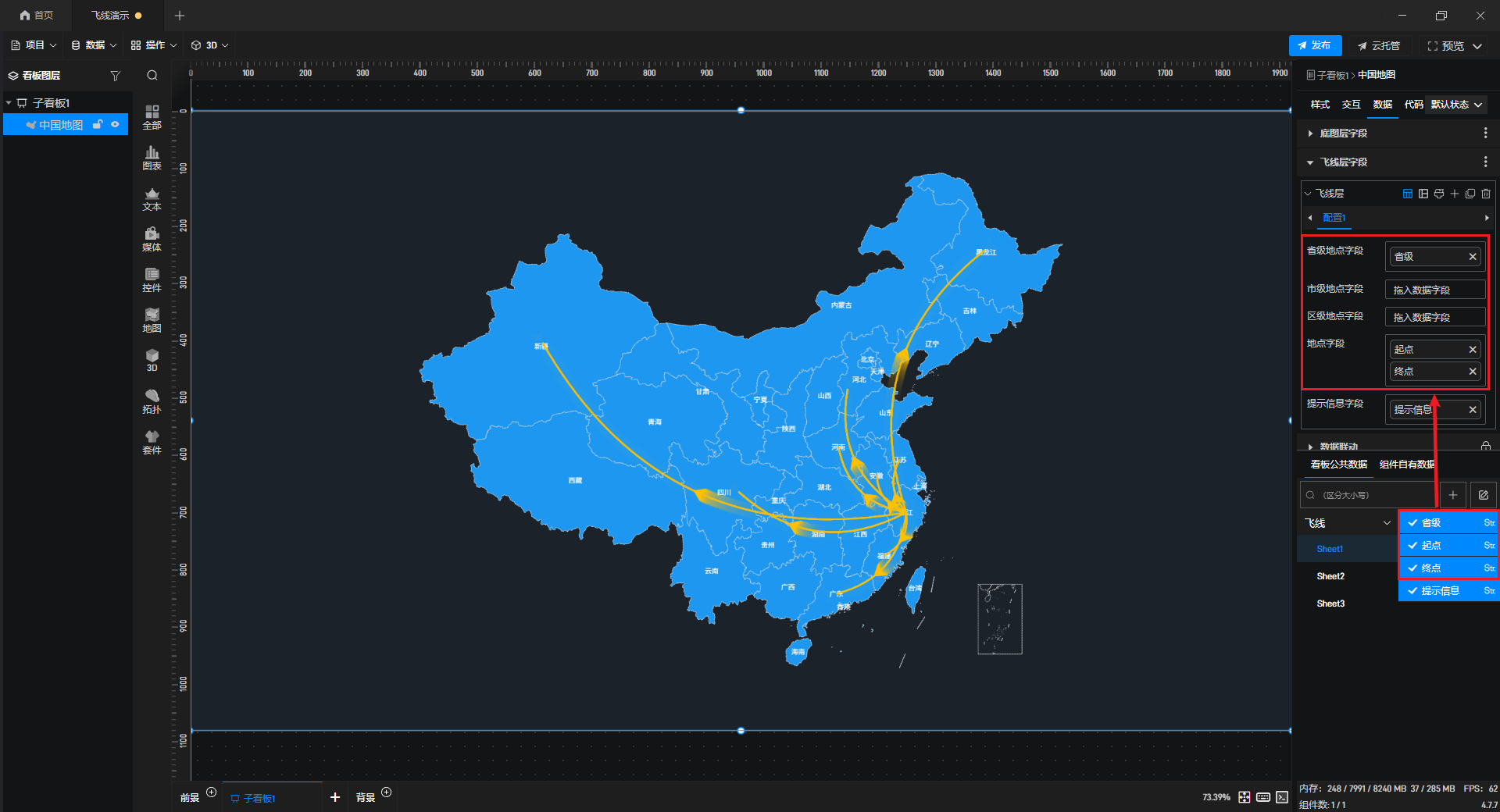

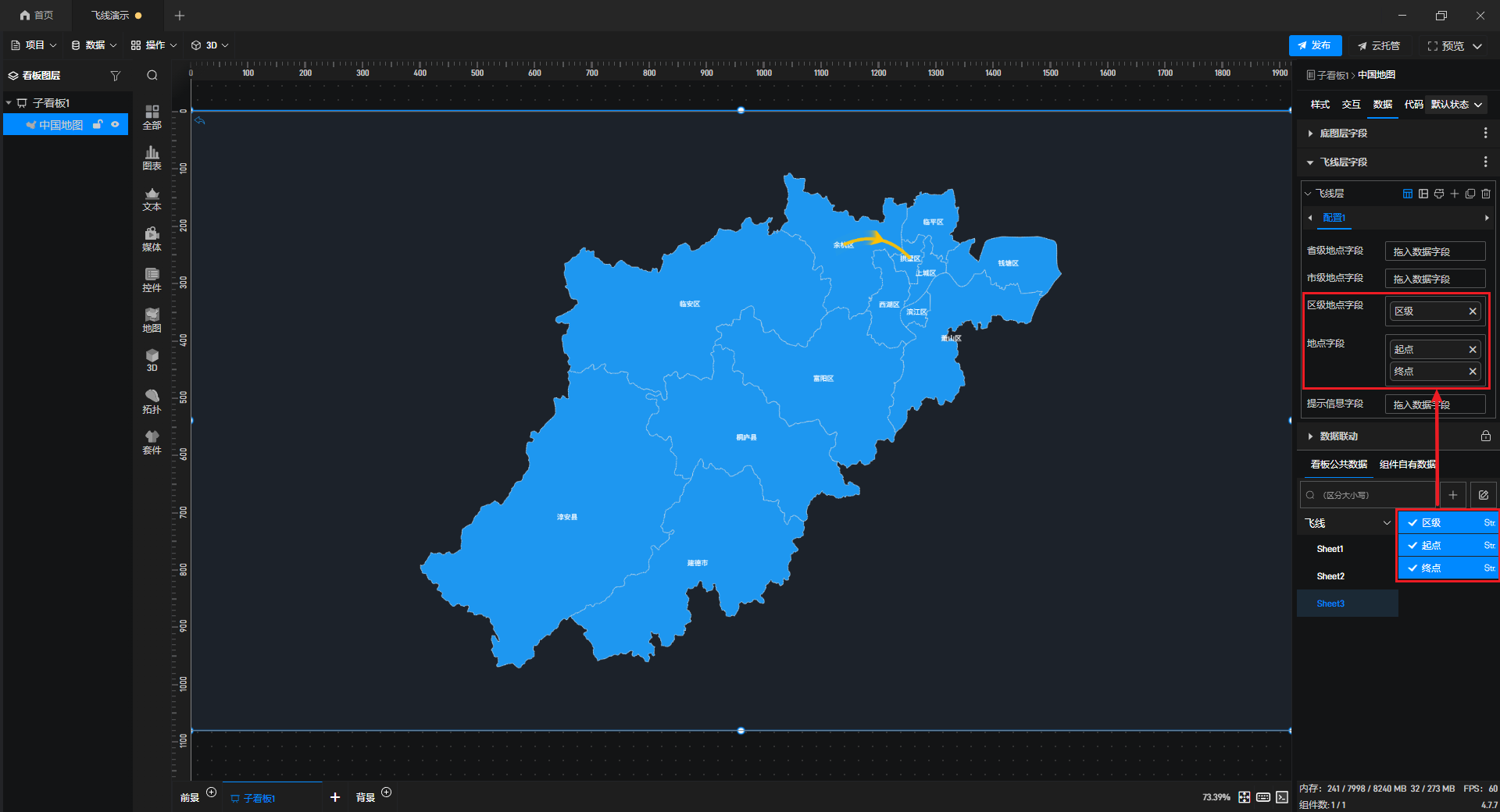

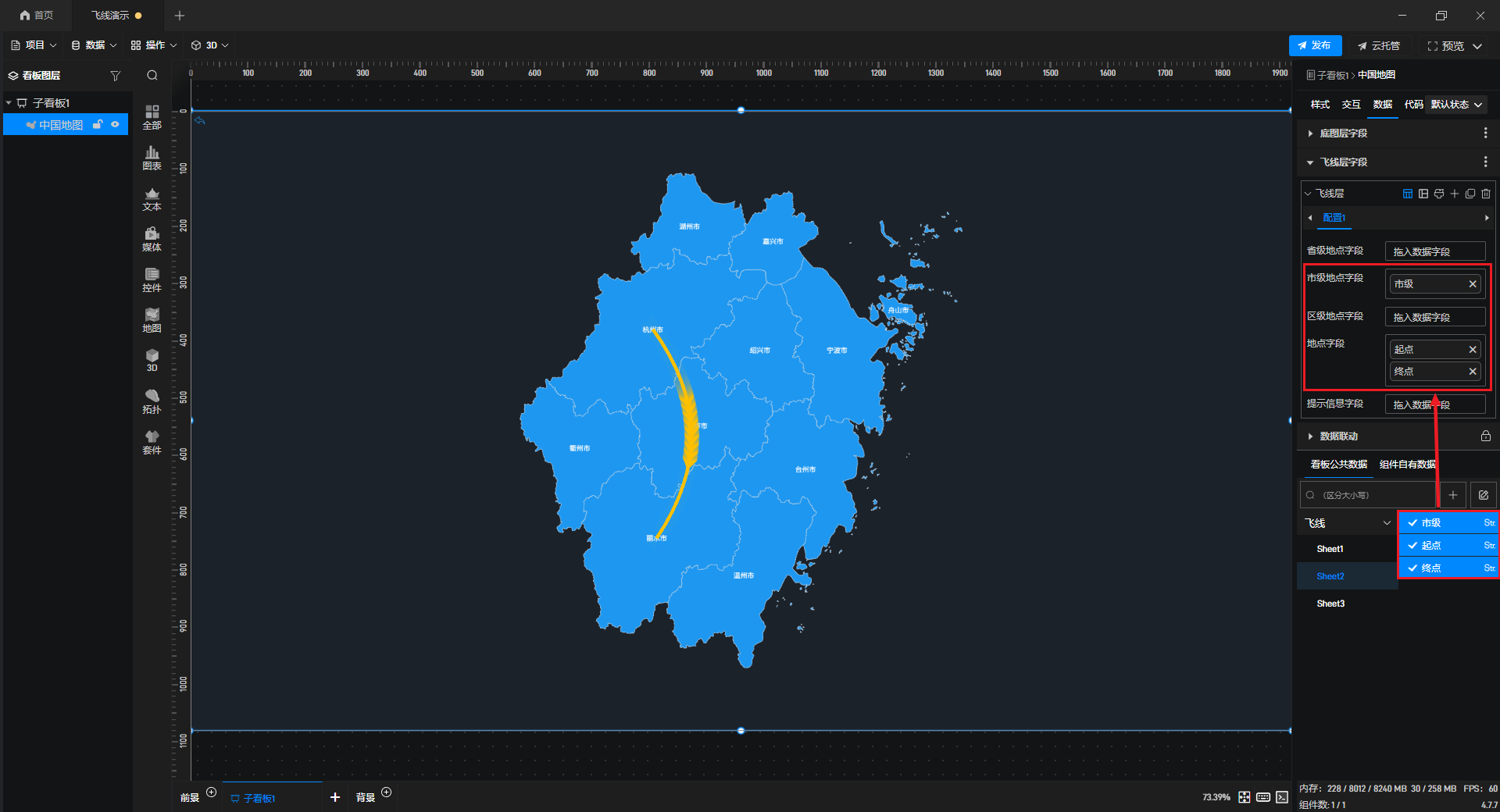

中国地图 飞线层数据字段配置，如下图所示：

飞线层示例数据：

【温馨提示】飞线层的地点字段可以是某一个区域的名称，也可以是某一个地点的经纬度数据。当地点字段为区域名称时，飞线起始点和结束点处于区域的中间位置；当地点字段为经纬度数据时，飞线的起始点和结束点就处于该经纬度对应的位置。

（7）标记层

需先在“样式”中开启标记层按钮，才可进行标记层字段设置。

中国地图组件默认只有一个标记层，点击“+”可以添加更多标记层配置。

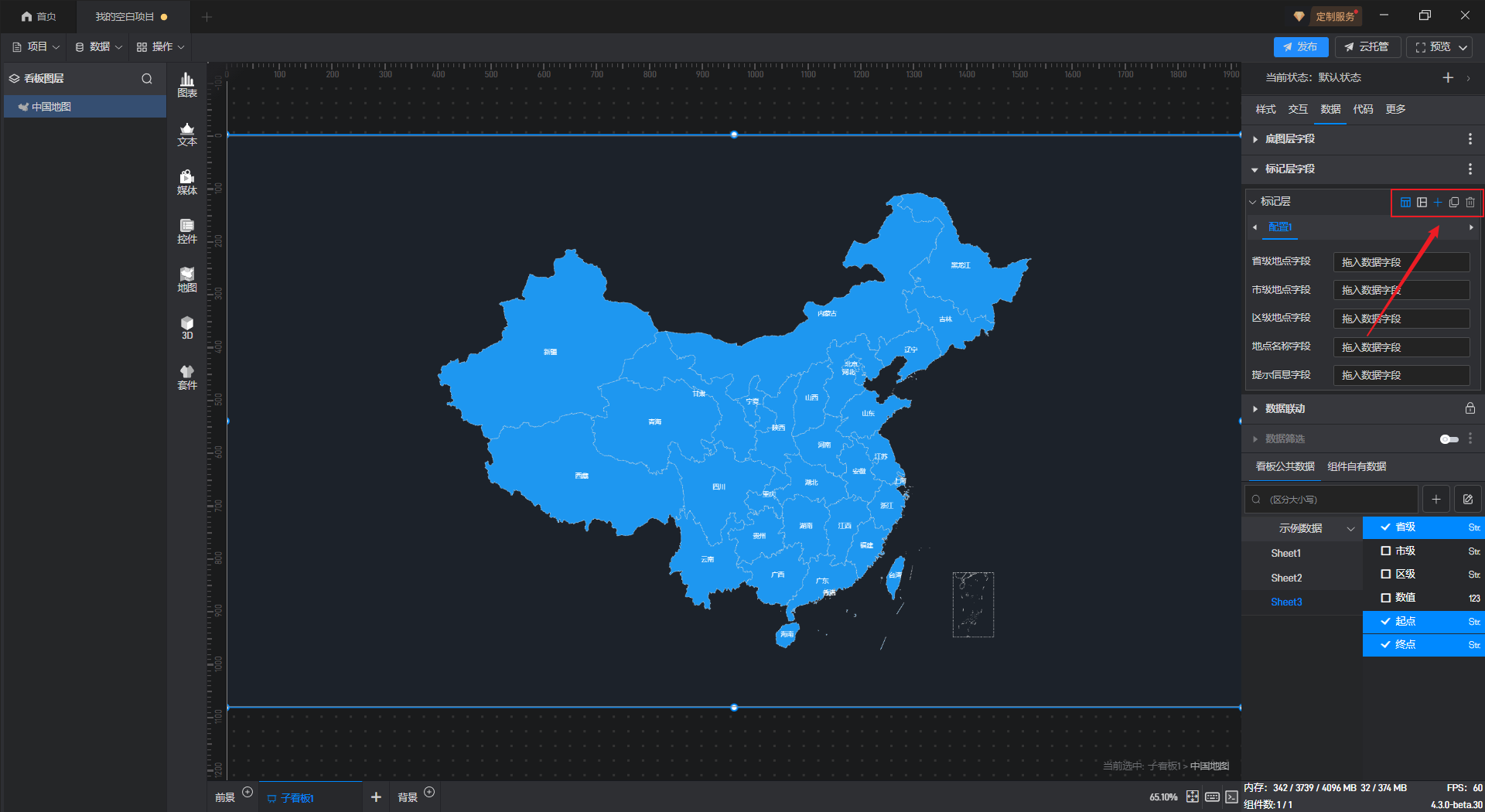

中国地图 标记层字段设置，如下图所示：

标记层示例数据：

【温馨提示】当地点字段为区域名称时，标记图片处于区域的中间位置；当地点字段为经纬度数据时，标记图片处于该经纬度对应的位置。

3. 设置组件样式

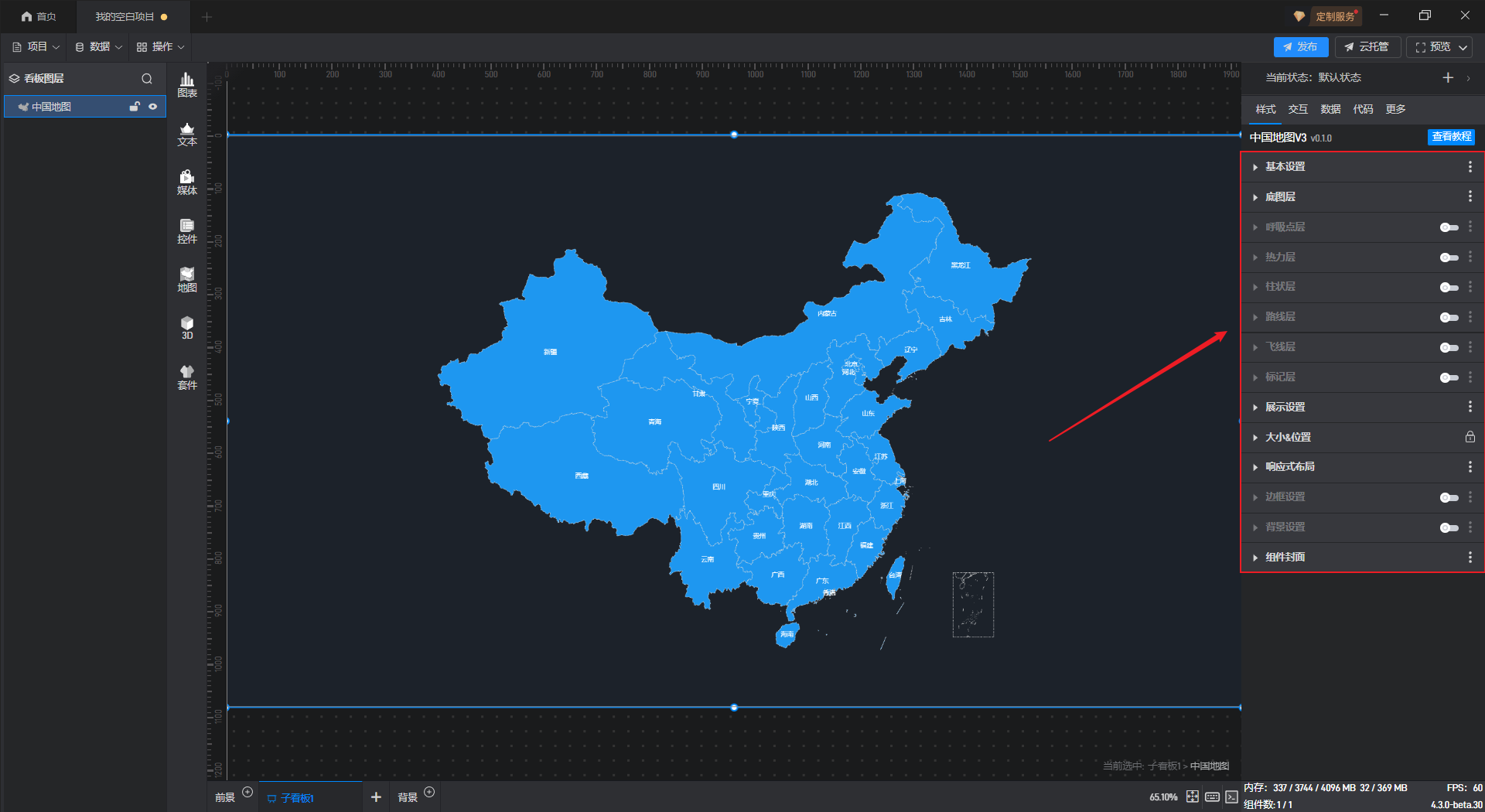

点击选中组件，在右侧“样式”设置窗口中可以看到多个不同的设置分类，每一个分类里都有不同的设置项，这些分类和设置项根据不同的组件会有不同的内容。

3.1. 固定样式设置

所谓固定样式，就是设置完之后一直保持的组件样式，这是和 3.2 章节中的条件样式相对应的，条件样式就是根据数据的变化改变组件的样式。

下面我们按照每一个设置项给大家介绍一下具体的设置：

3.1.1 基本设置

中国地图 选择地图区域，如下图所示：

3.1.2 底图层

（1）基本设置

底图层反应在地图的各个子区域上，通过区域颜色的变化反应出对应数值大小的变化。

底图颜色的设置有以下两种方式：

a）自适应区间划分

通常我们会给底图设置多个颜色，来反应数值的变化。

使用这种方式时不需要根据数值大小划分区间，软件会根据已经设置好的颜色的数量自动等间隔划分。

例如：给底图层设置三个颜色，则其中第一个颜色为底图层字段数值最大的区域的颜色，第二个颜色为底图层字段数值为中间值的区域的颜色，最后一个颜色为底图层字段数值最小的区域的颜色。

b） 自定义区间划分

使用这种方式时可以设置每个数值区间的范围，点击“+”按钮可以添加多个底图颜色配置，然后对每一个底图颜色区间最大值进行设置。

例如：设置三个区间，其中第一个区间的最大值为“100”（数值 ≤100），第二个区间最大值为“500”，第三个区间最大值为“800”。

【温馨提示】使用自定义区间划分时，数值在区间范围内的区域都会使用相同的颜色。这两种方式也可以结合使用，即在自定义区间划分的基础上，在每个区间内部也可以通过添加多个颜色来实现区间内部的颜色变化。

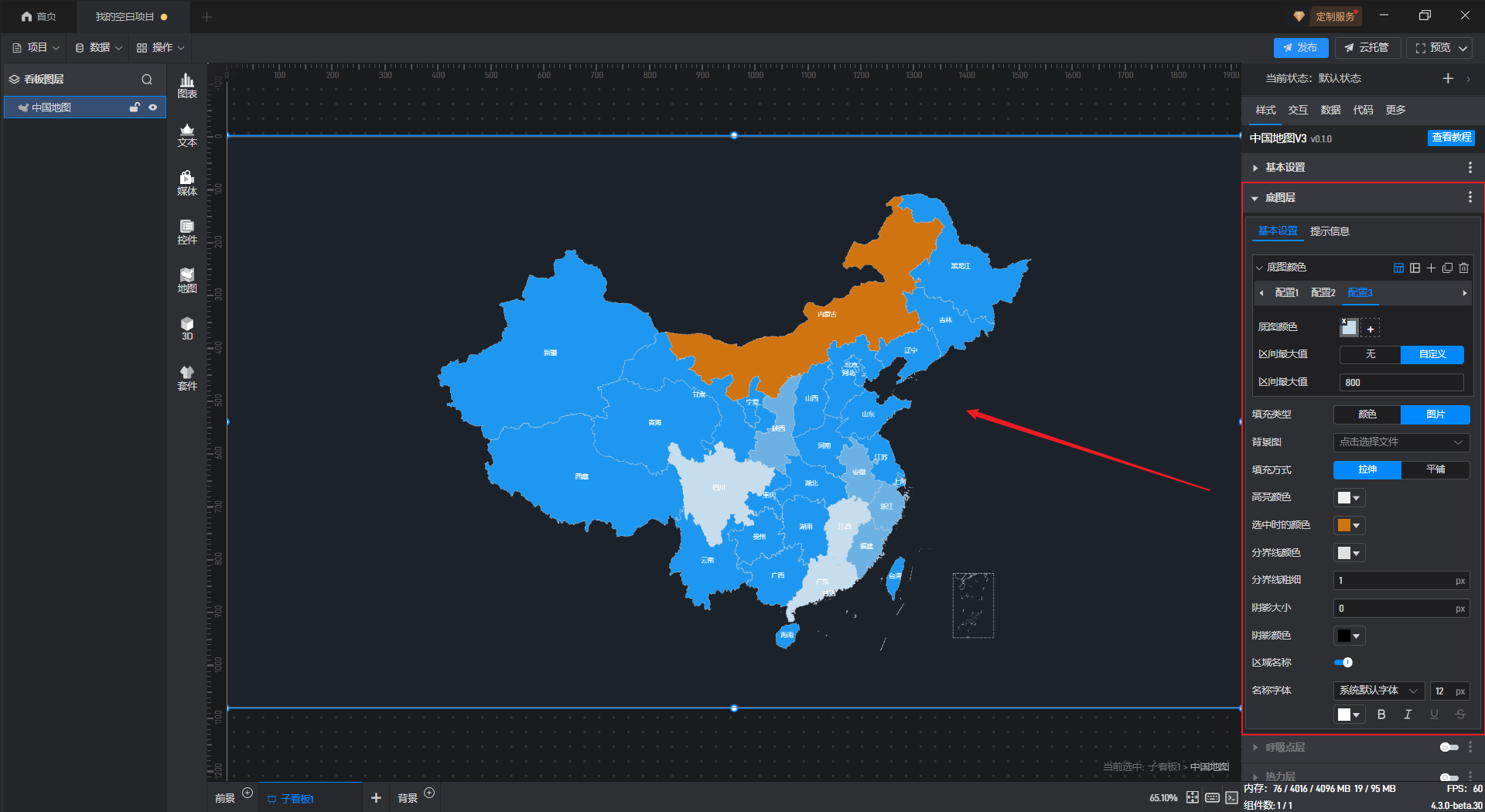

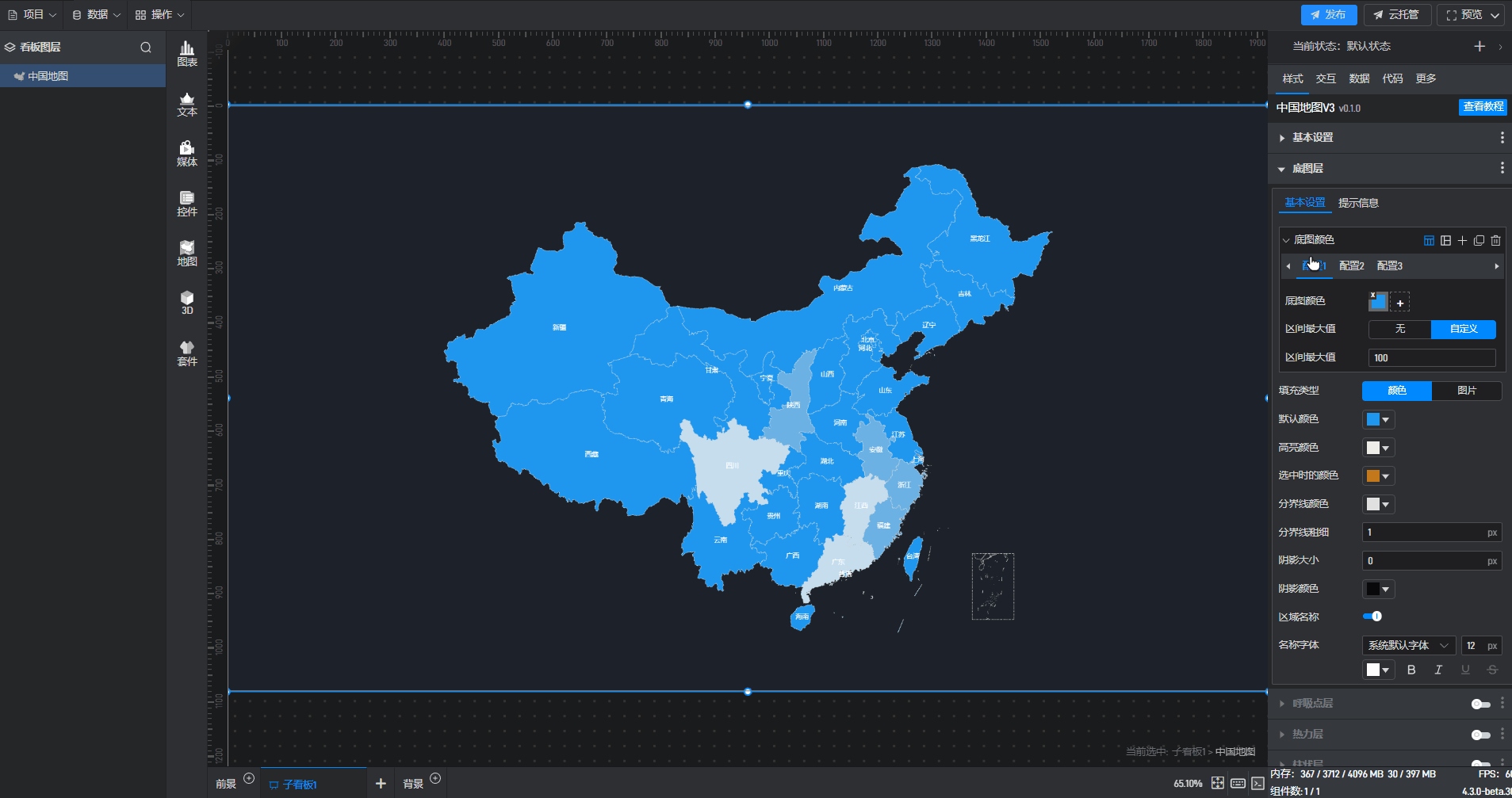

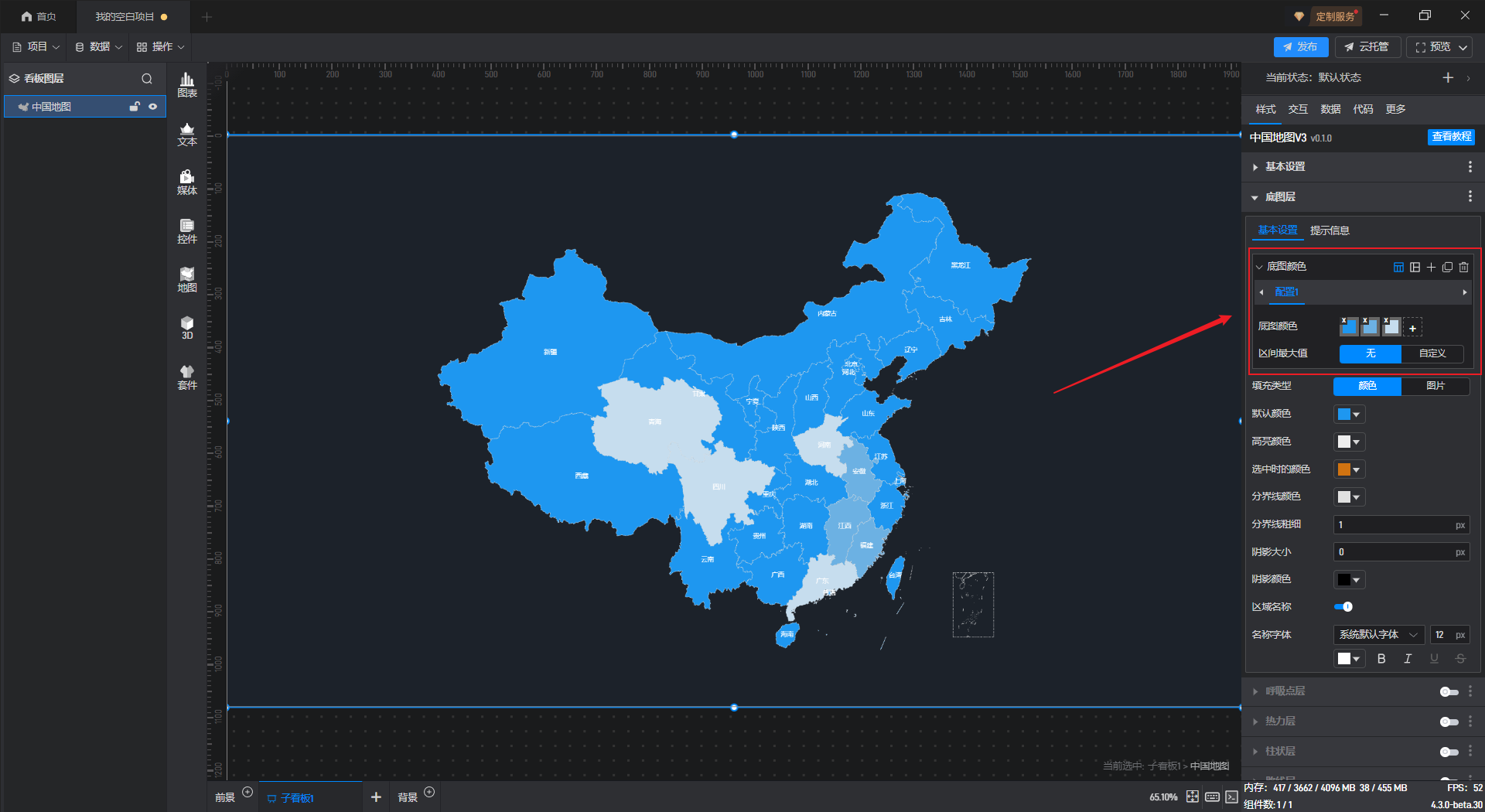

中国地图 底图层基本样式，如下图所示：

（2）提示信息

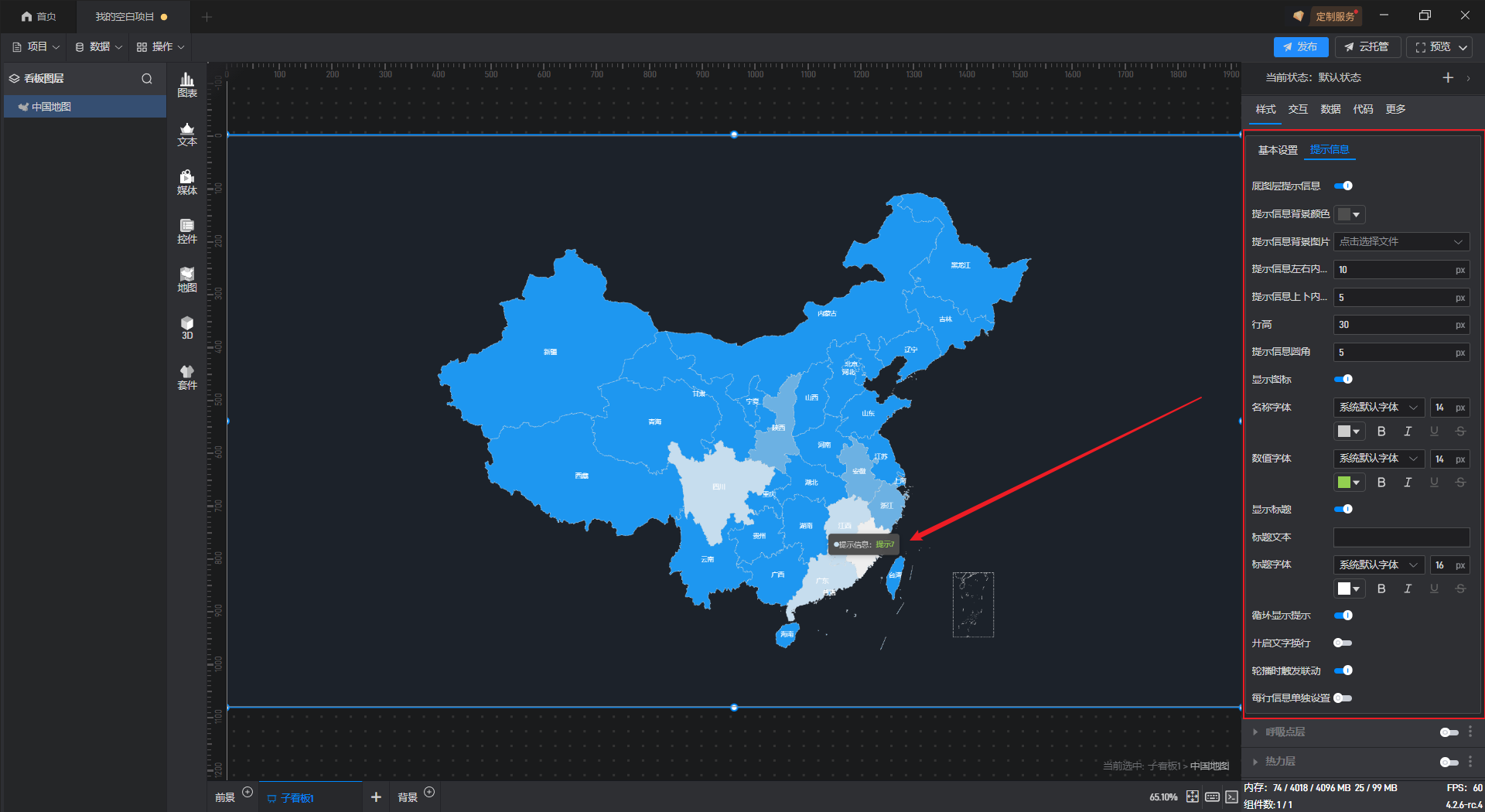

中国地图 底图层提示信息样式，如下图所示：

3.1.3 呼吸点层

呼吸点层反应在地图的各个具体位置上，通过呼吸点的大小反应出对应数值大小的变化。

（1）基本设置

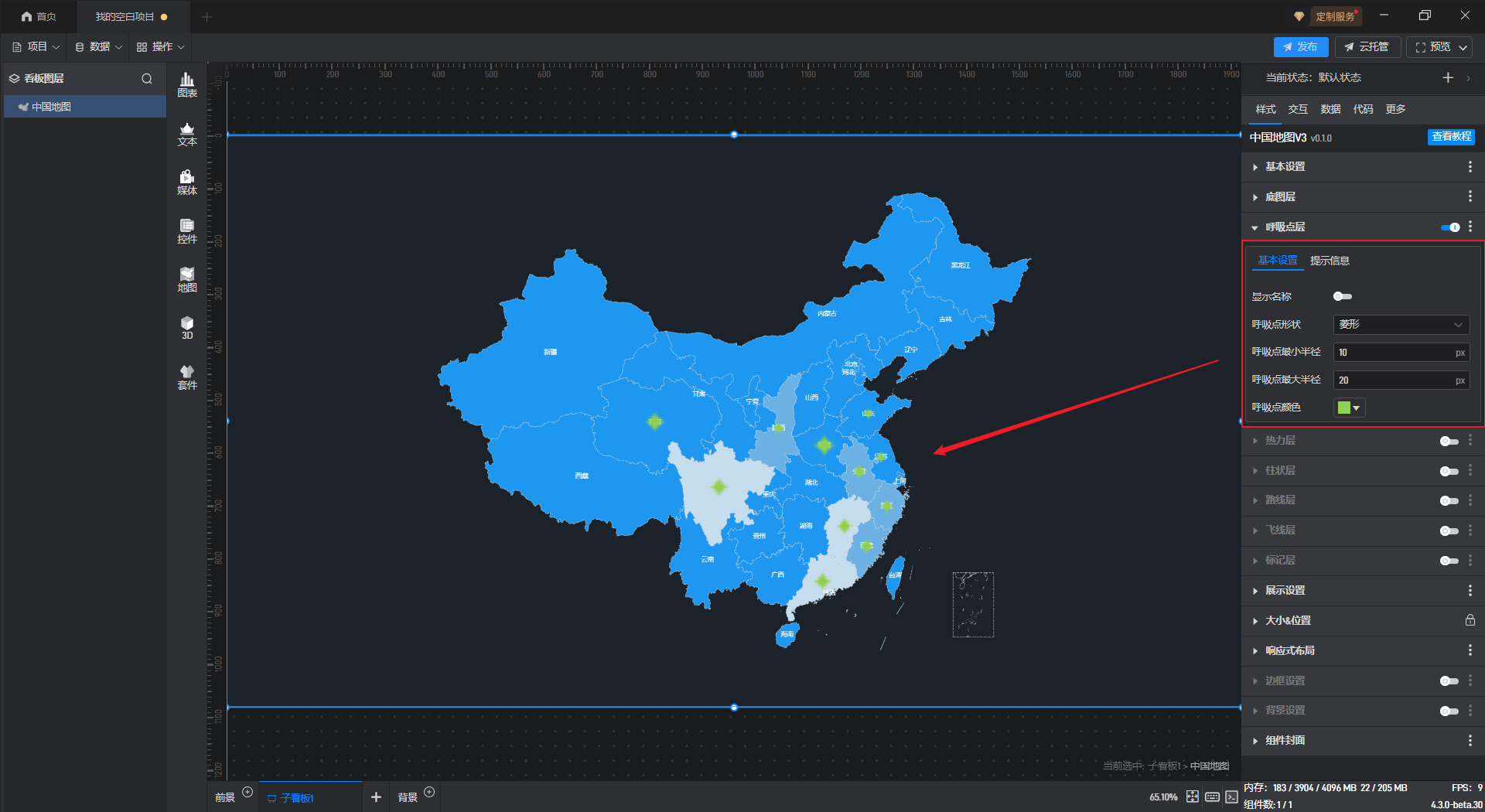

中国地图 呼吸点样式，如下图所示：

（2）提示信息

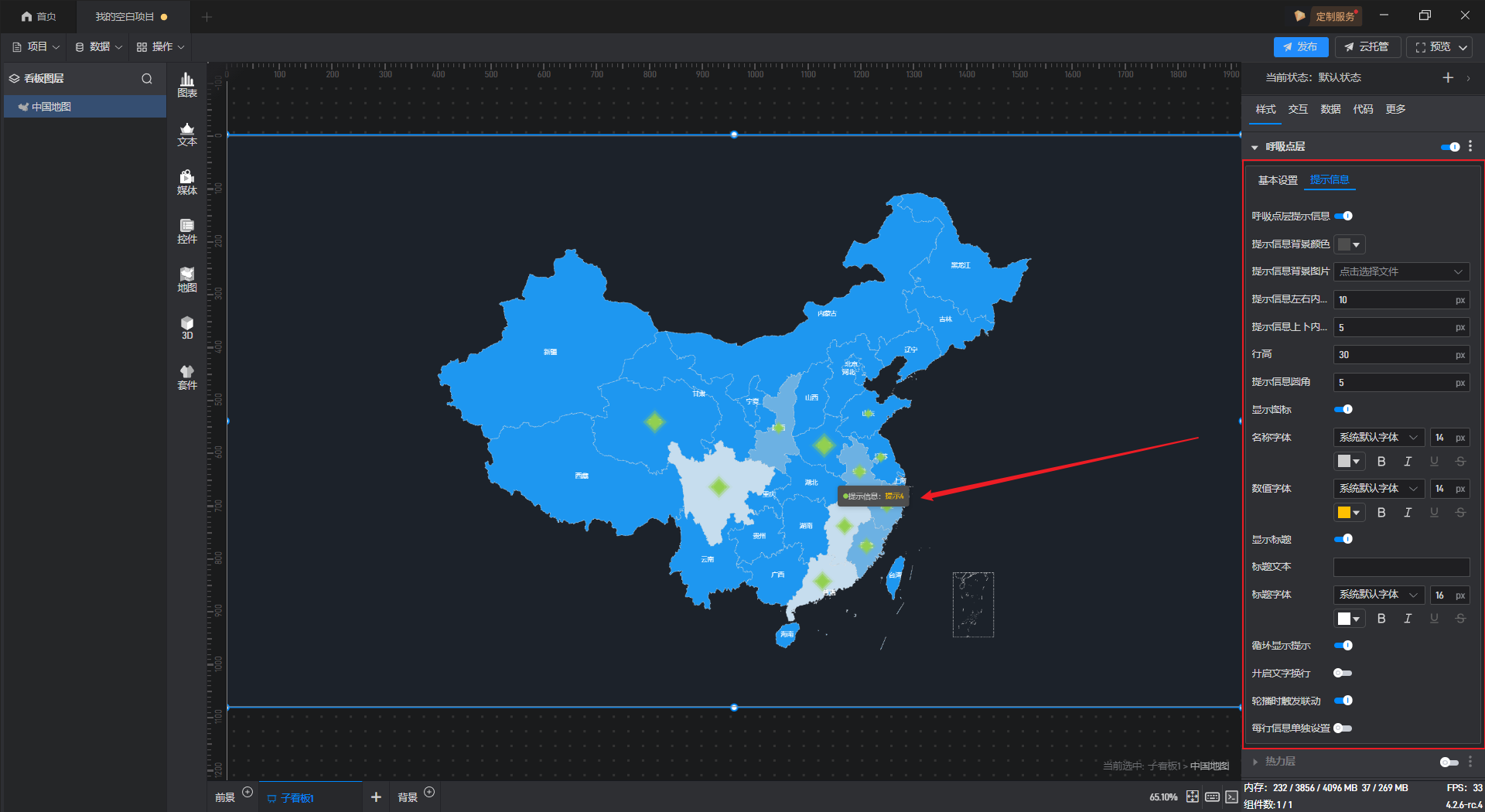

中国地图 呼吸点层提示信息样式，如下图所示：

3.1.4 热力层

热力层反应在地图的各个具体位置上，通过热力圈的颜色变化反应出对应数值大小的变化。

当鼠标移至热力圈，地点字段和取值字段的内容将作为提示信息进行展示。

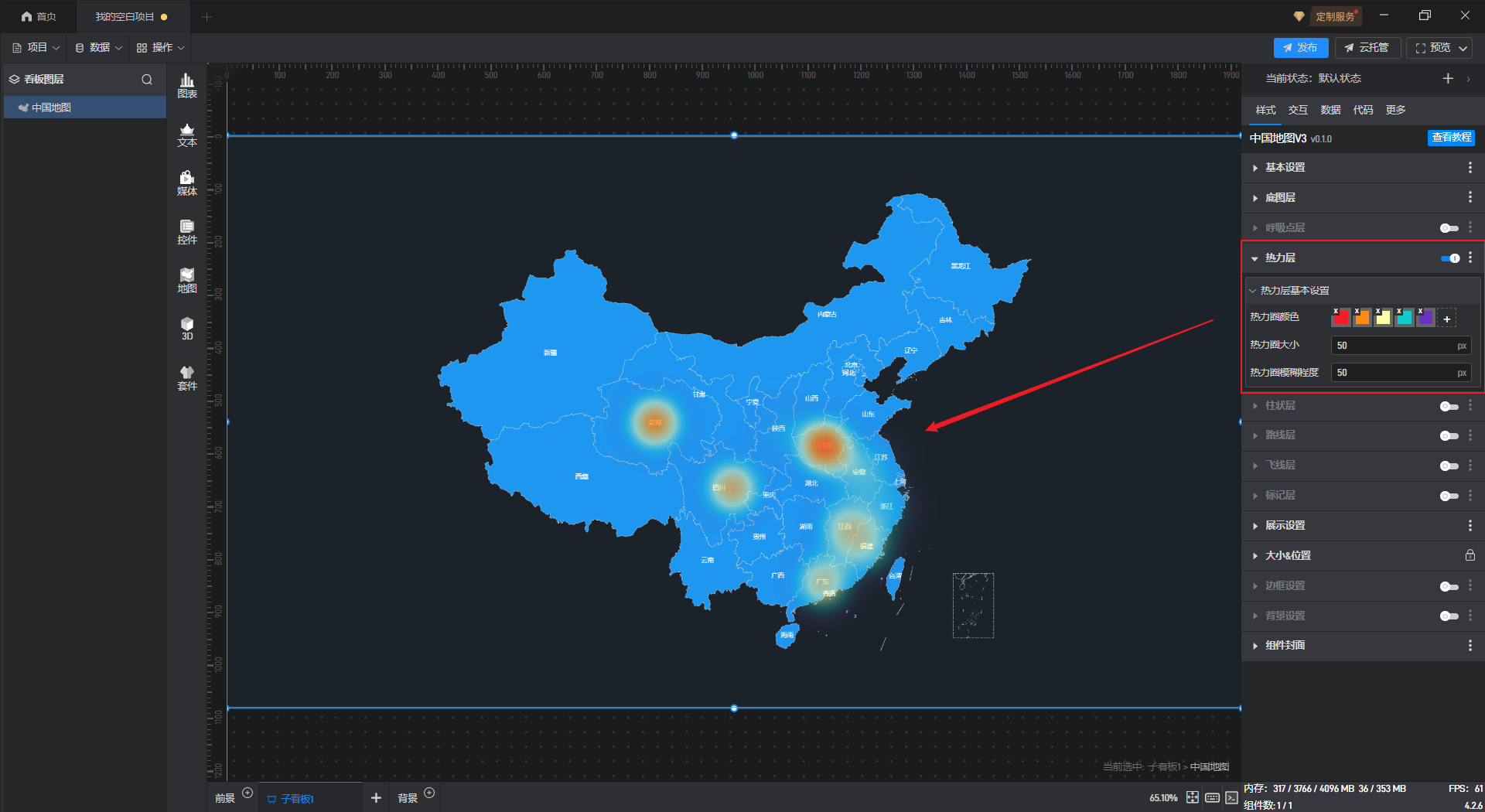

中国地图 热力层样式，如下图所示：

【温馨提示】当地点字段为城市名时，热力圈就处于城市名对应的位置；当地点字段为经纬度数据时，热力圈就处于该经纬度对应的位置。

3.1.5 柱状层

柱状层反应在地图的各个具体位置上，通过柱子的高度变化反应出对应数值大小的变化。

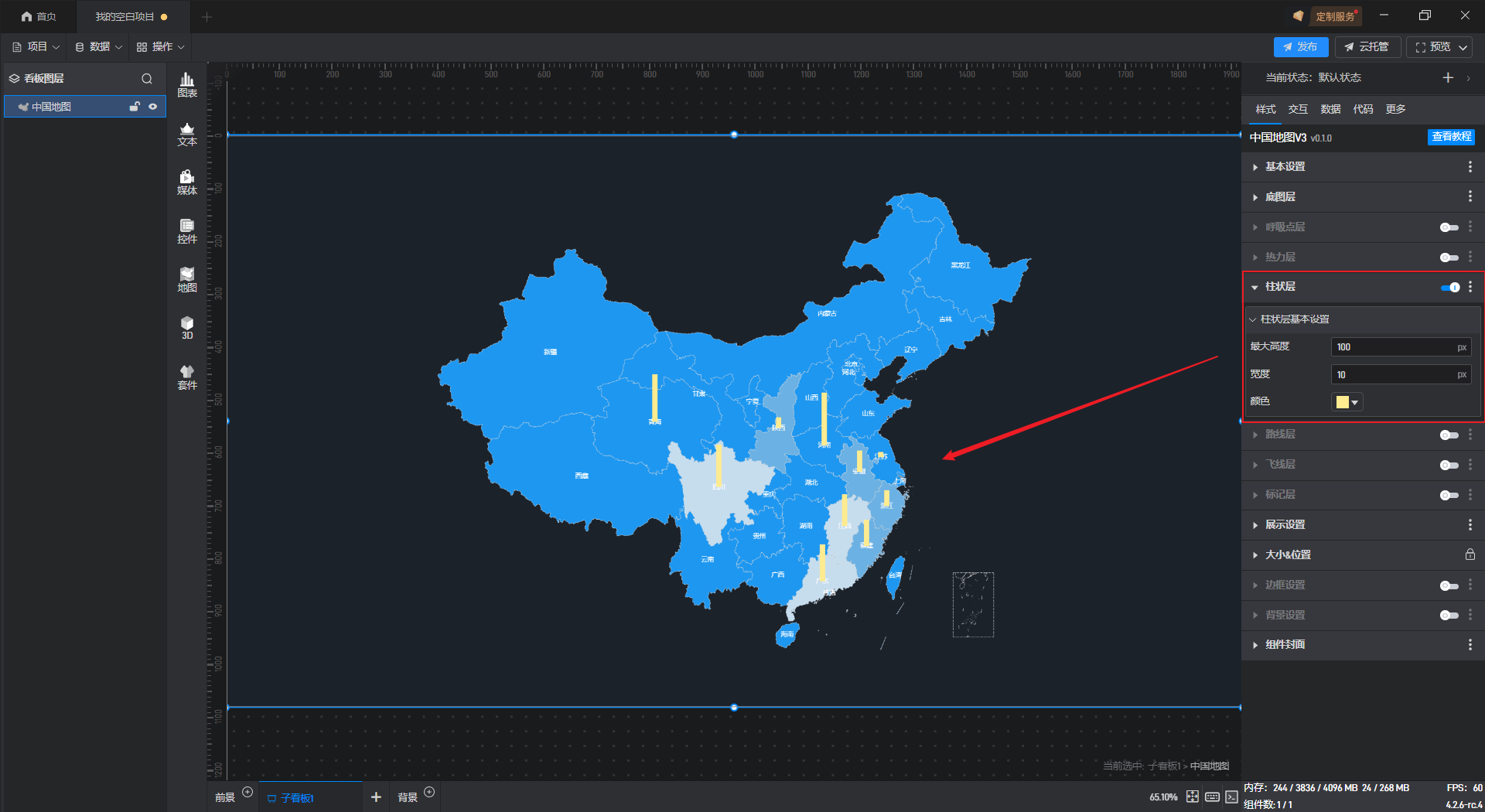

中国地图 柱状层样式，如下图所示：

【温馨提示】柱状层的地点字段可以是某一个区域的名称，也可以是某一个地点的经纬度数据，当地点字段为区域名称时，柱子处于区域的中间位置；当地点字段为经纬度数据时，柱子就处于该经纬度对应的位置。

3.1.6 路线层

路线层反应在地图的各个具体位置上，通过路线的变化反应出两个位置之间的联系。

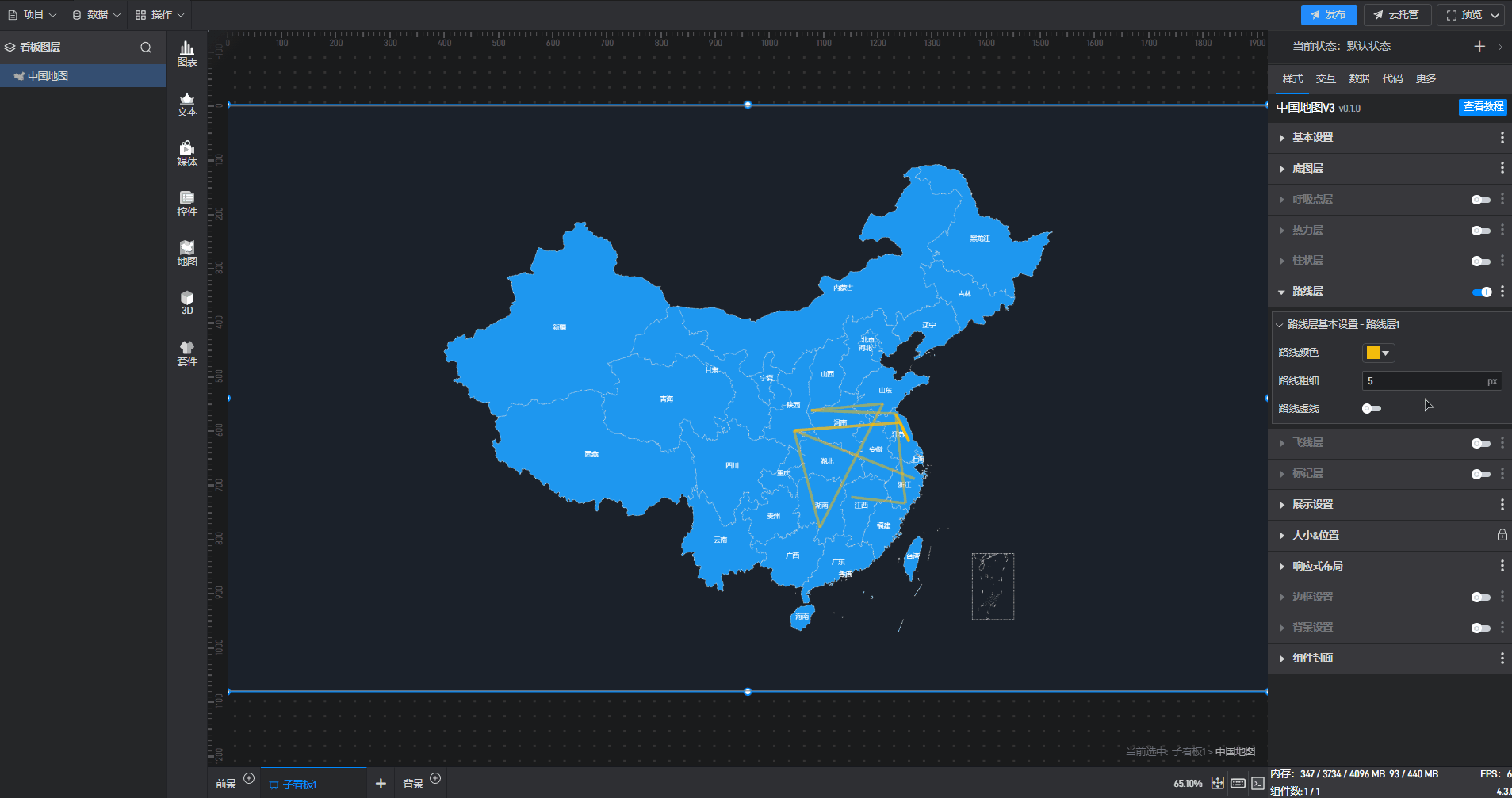

中国地图 路线层样式，如下图所示：

【温馨提示】当我们对路线层的属性进行设置时，首先要选择其中的某一个路线层，每条路线是独立设置的。

3.1.7 飞线层

飞线层反应在地图的各个具体位置上，通过从起始点到结束点的飞线反应出两个位置之间的联系。

（1）基本设置

中国地图 飞线样式，如下图所示：

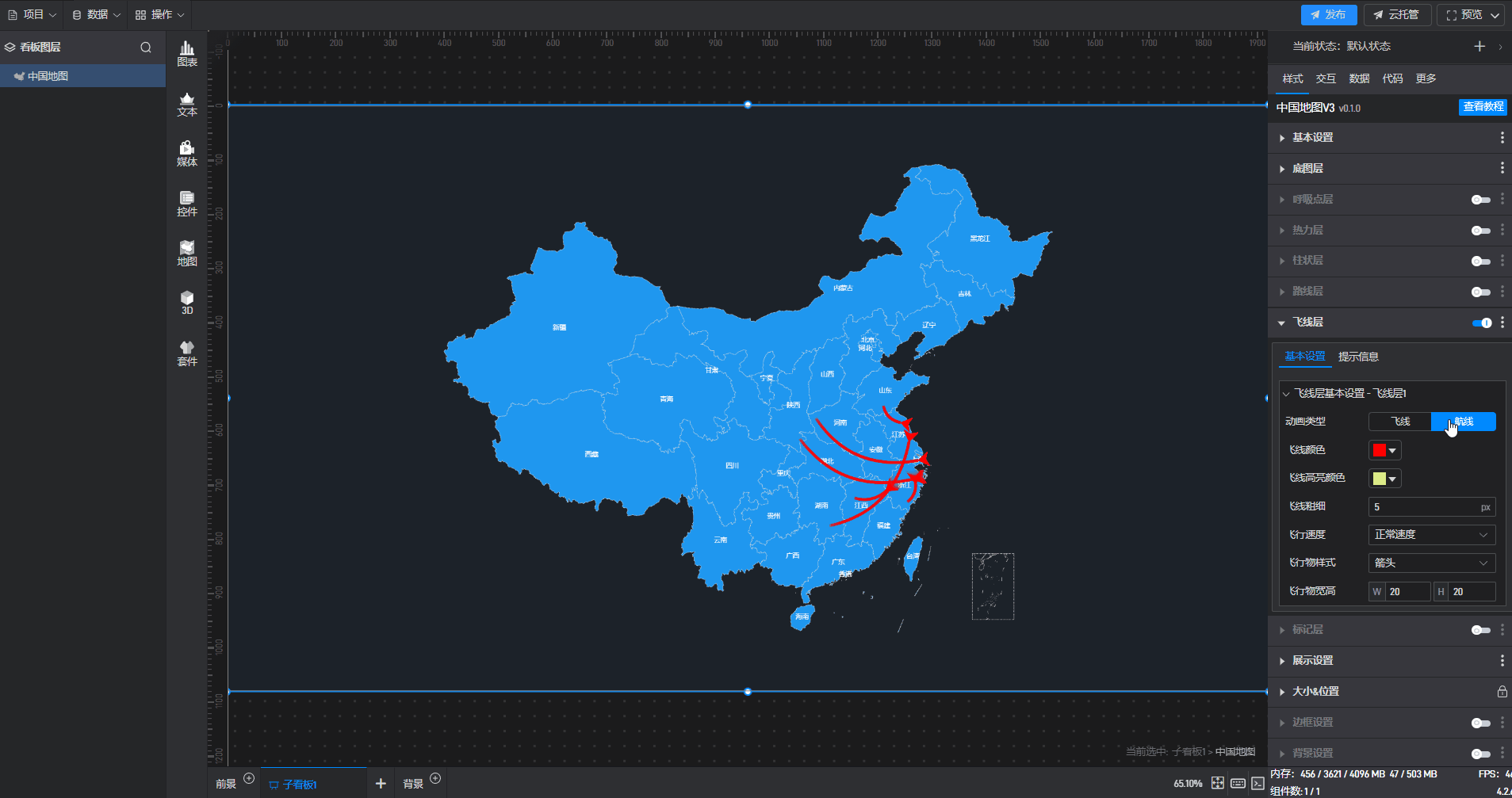

中国地图 航线样式，如下图所示：

（2）提示信息

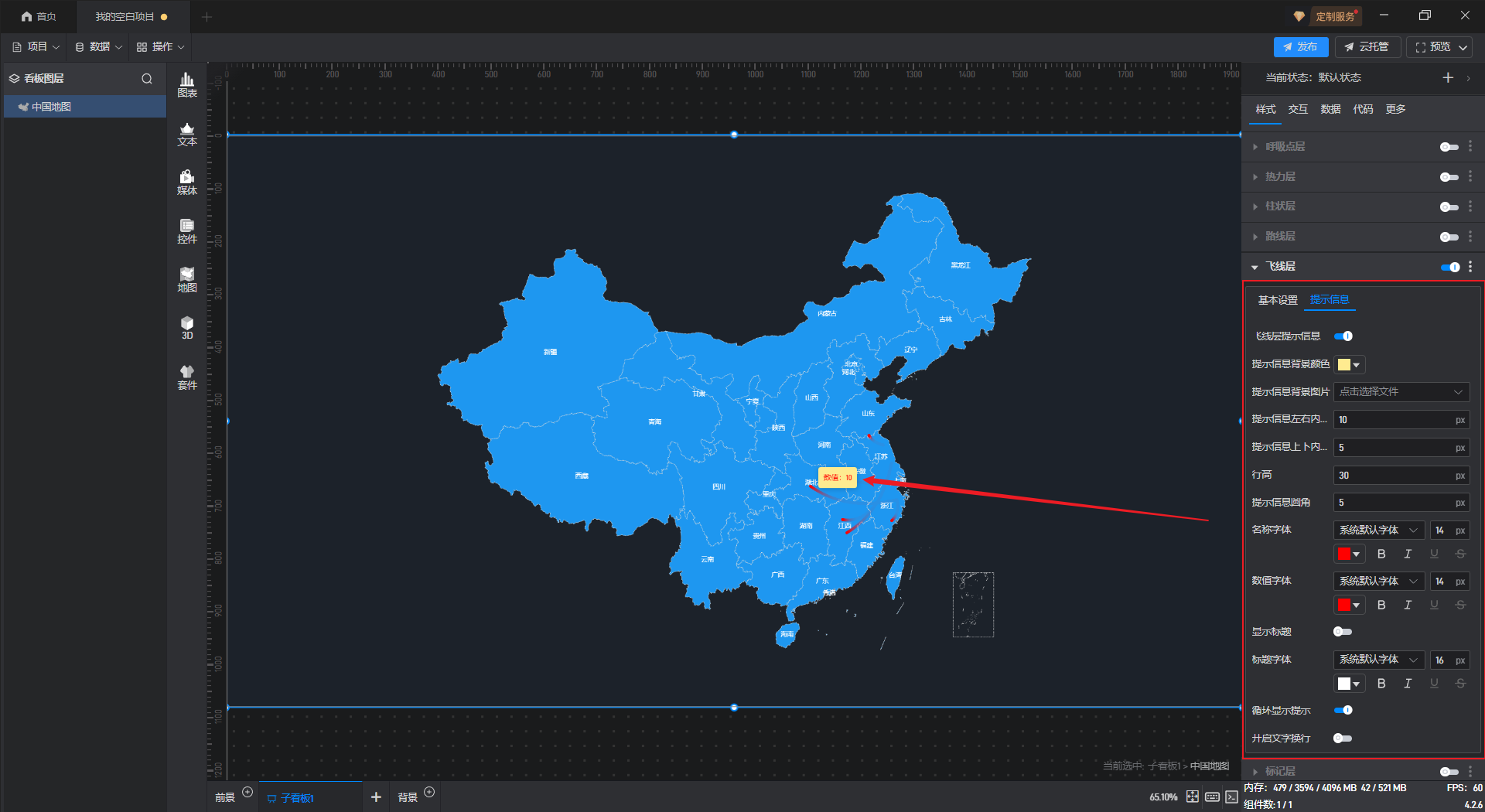

中国地图 飞线层提示信息样式，如下图所示：

3.1.8 标记层

（1）基本设置

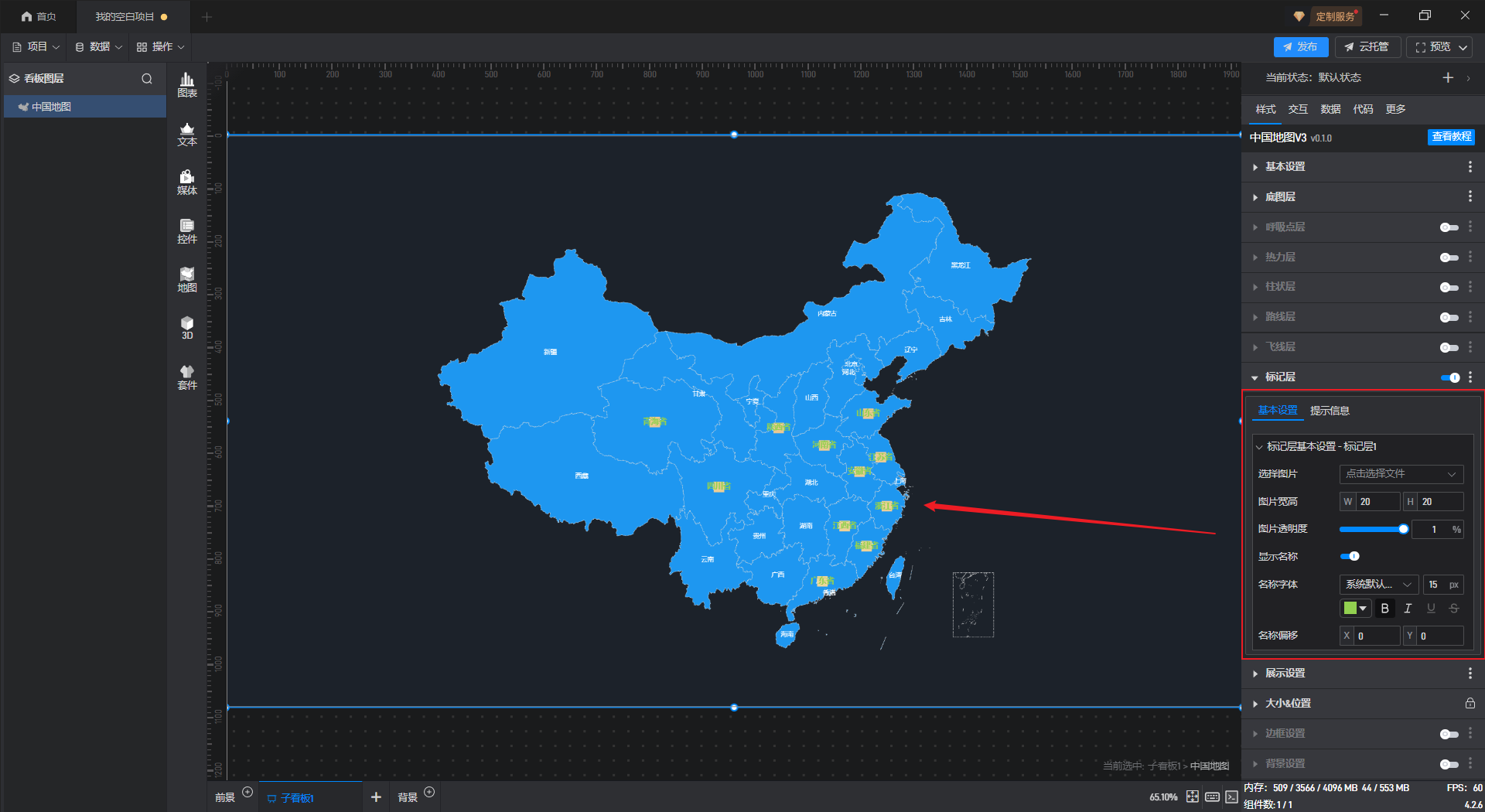

中国地图 标记层样式，如下图所示：

（2）提示信息

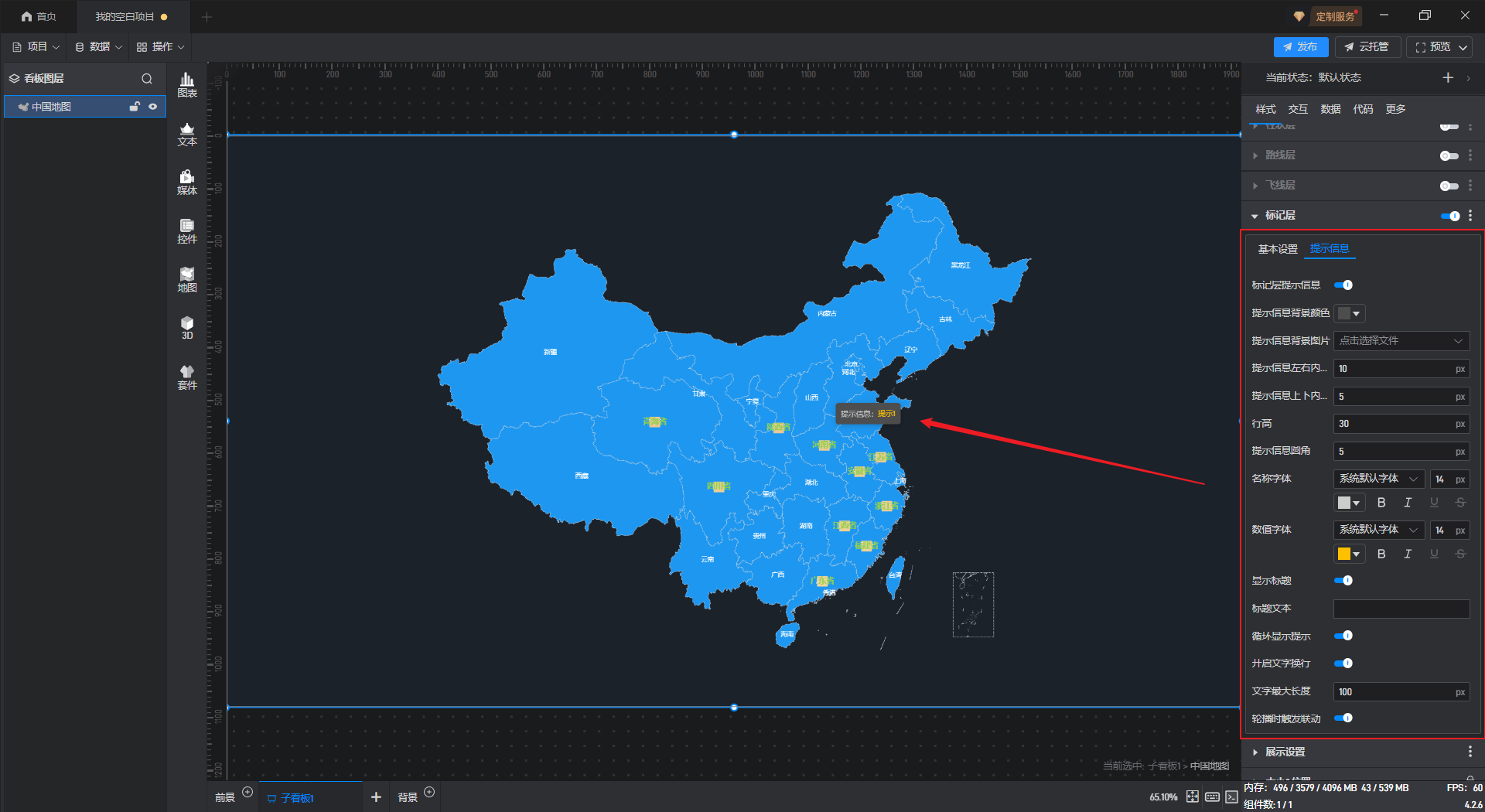

中国地图** 标记层提示信息样式**，如下图所示：

3.1.9 展示设置

3.1.10 大小＆位置

可以通过直接点击和拖动组件来调整大小和位置，也可以通过直接输入宽、高、X 坐标和Y 坐标来设置。

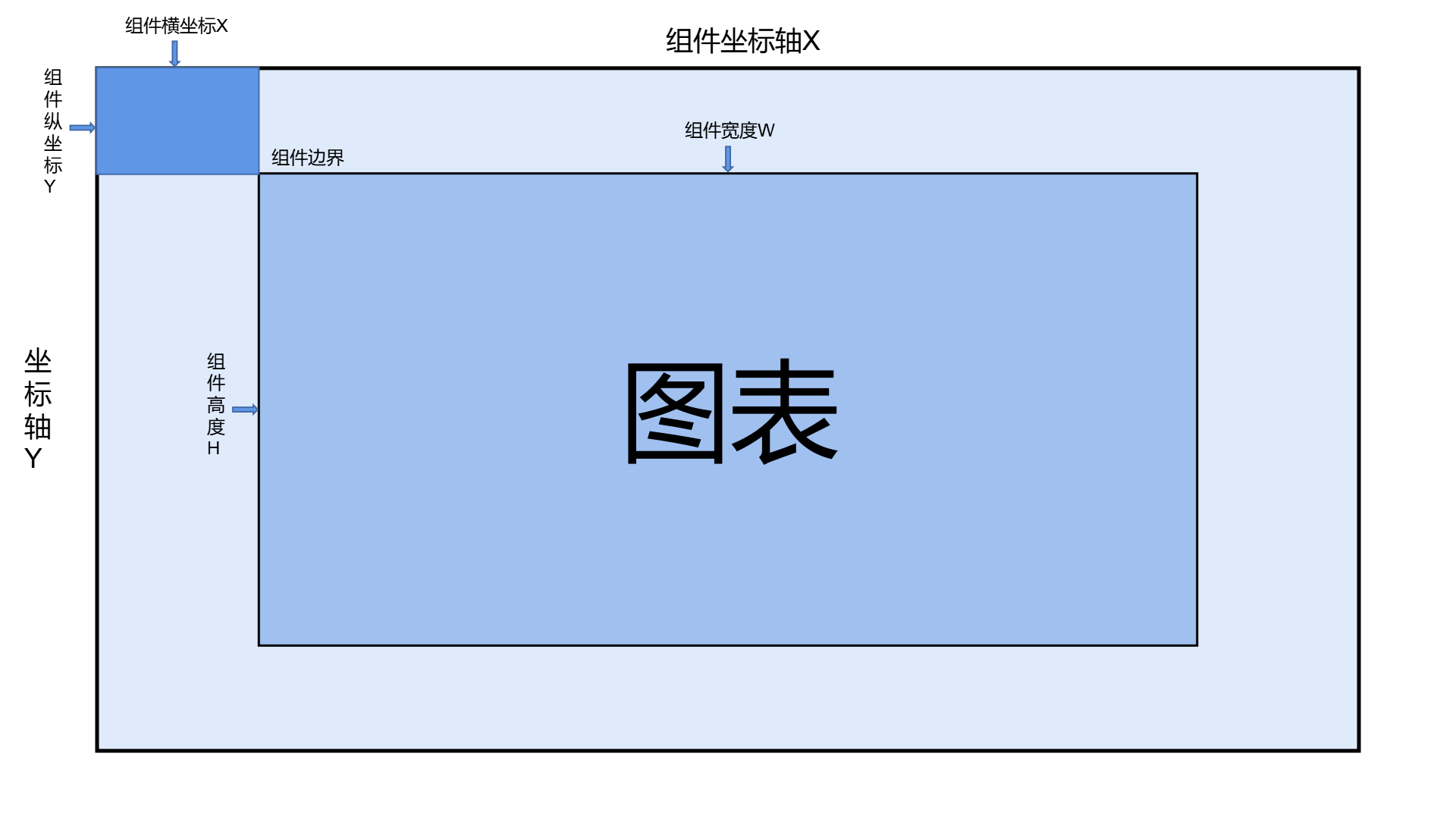

中国地图 大小＆位置参数示意图，如下图所示：

3.1.11 边框设置

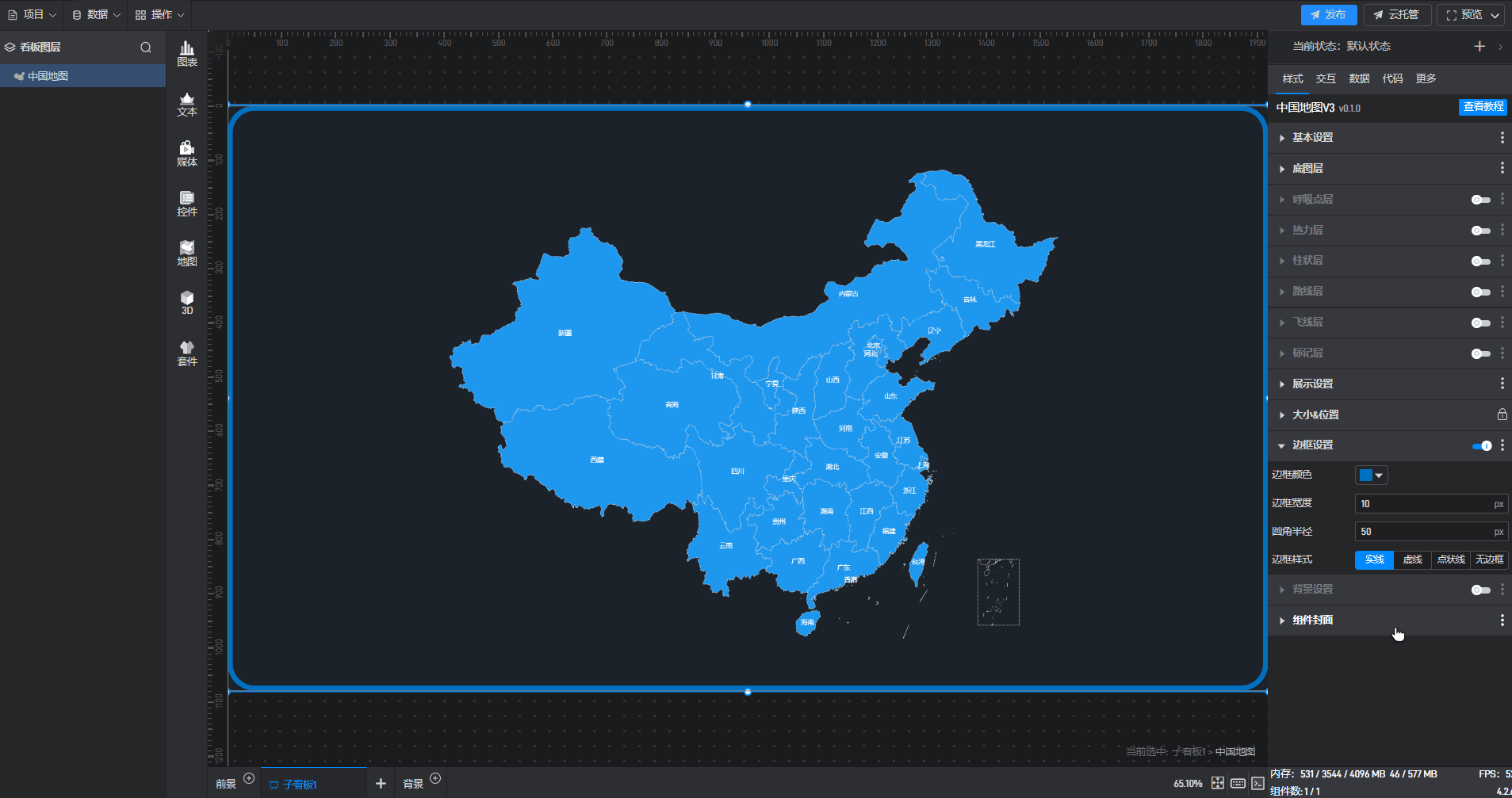

开启“边框设置”按钮后，组件中才会显示边框样式，才可以对组件整体边框样式进行配置。

中国地图 边框样式，如下图所示：

3.1.12. 背景设置

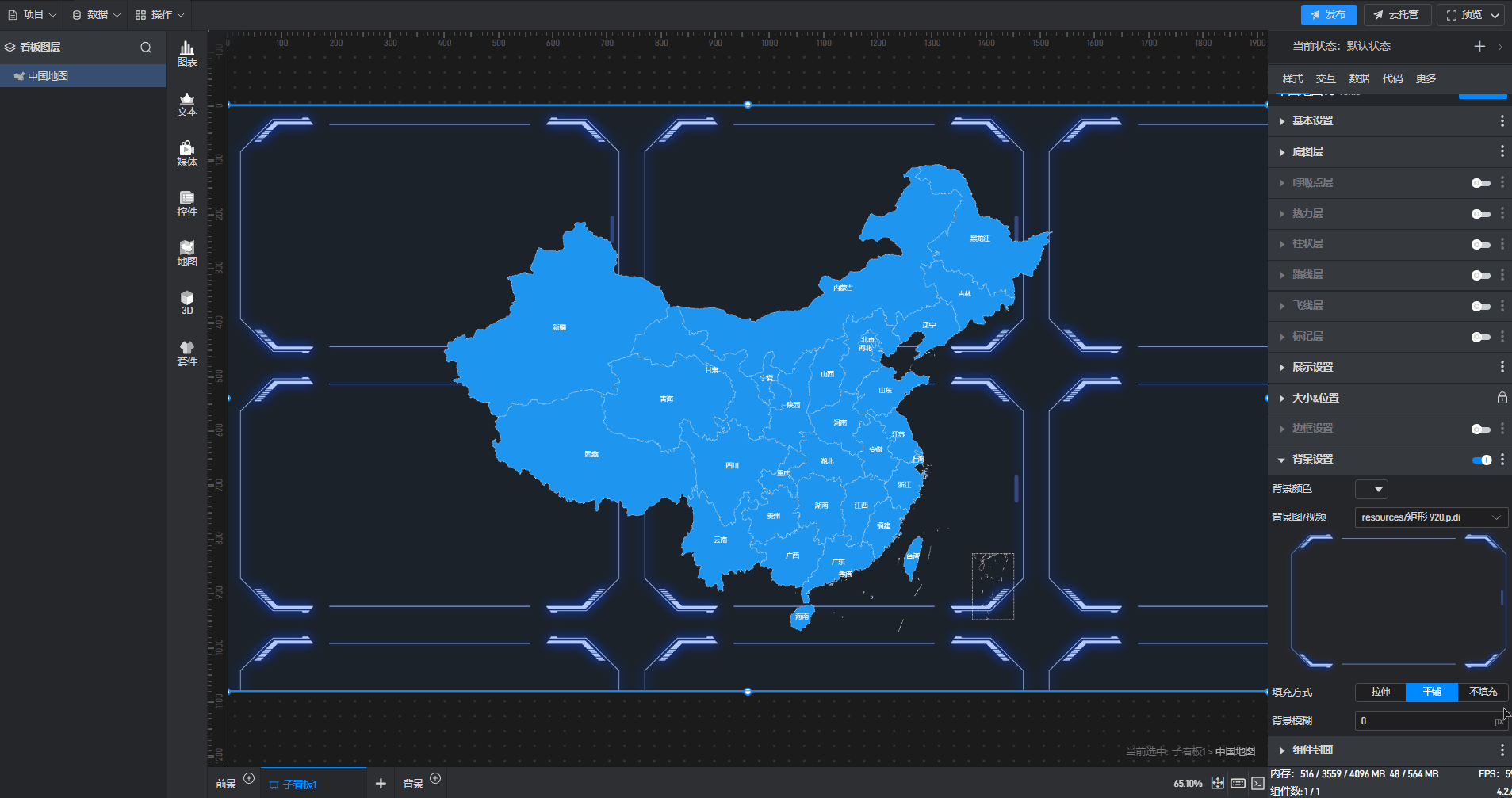

组件默认没有背景颜色，如果需要设置背景颜色，需要先开启“背景设置”项按钮。

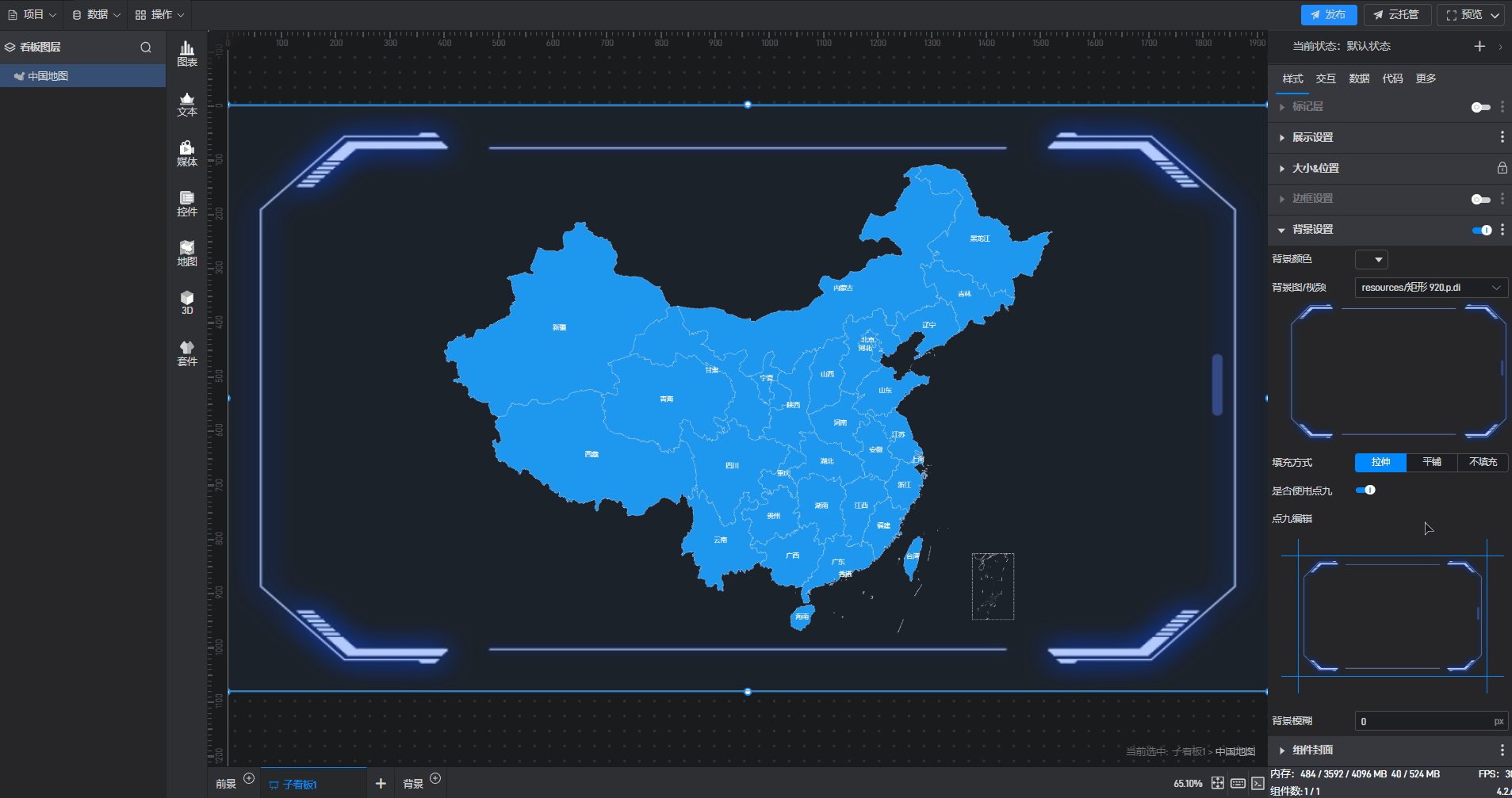

中国地图 使用点九填充背景样式，如下图所示：

中国地图 平铺/不填充背景图片样式，如下图所示：

3.2. 条件样式设置

所谓条件样式，就是组件会根据数据条件变化的样式。（关于数据条件的设置请参看教程：数据条件）

几乎所有的设置项都可以进行条件样式的设置，但是不同的设置项在设置条件样式时稍有区别，具体有以下两种方式：

方式 1：在扩展设置菜单中设置

大部分设置项的条件设置方式都为方式 1，具体步骤如下：

以“基本设置”中的“不透明度”设置项为例：

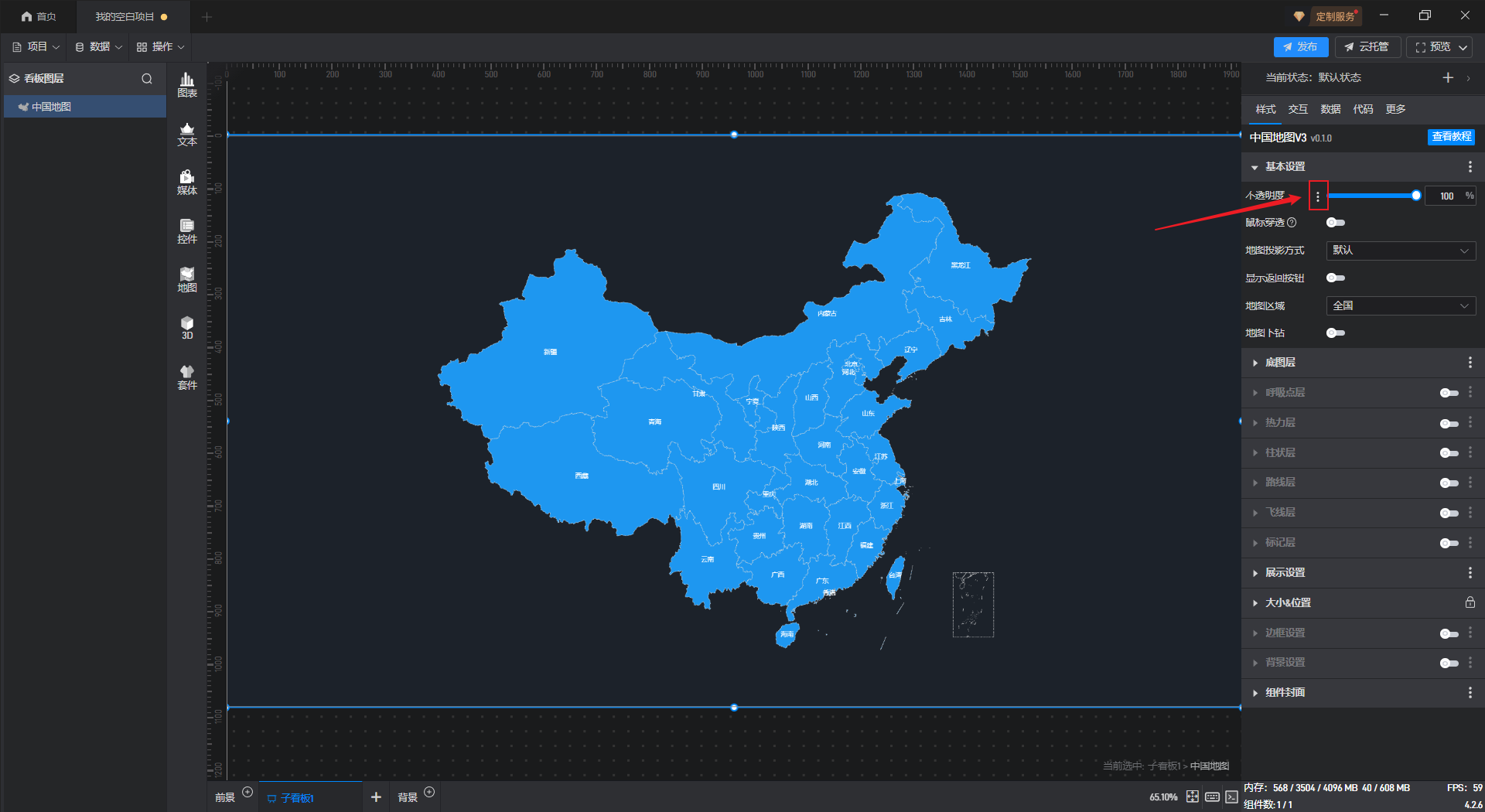

点击选中组件，将鼠标移动到该设置项上，就可以看到设置项名称右侧会出现三个点（扩展设置按钮）。

点击这三个点，就可以打开扩展设置的窗口，第一个选项就是“条件样式”。

另外，将鼠标移动到设置项上使用鼠标右键点击，也可以打开扩展设置设置窗口。

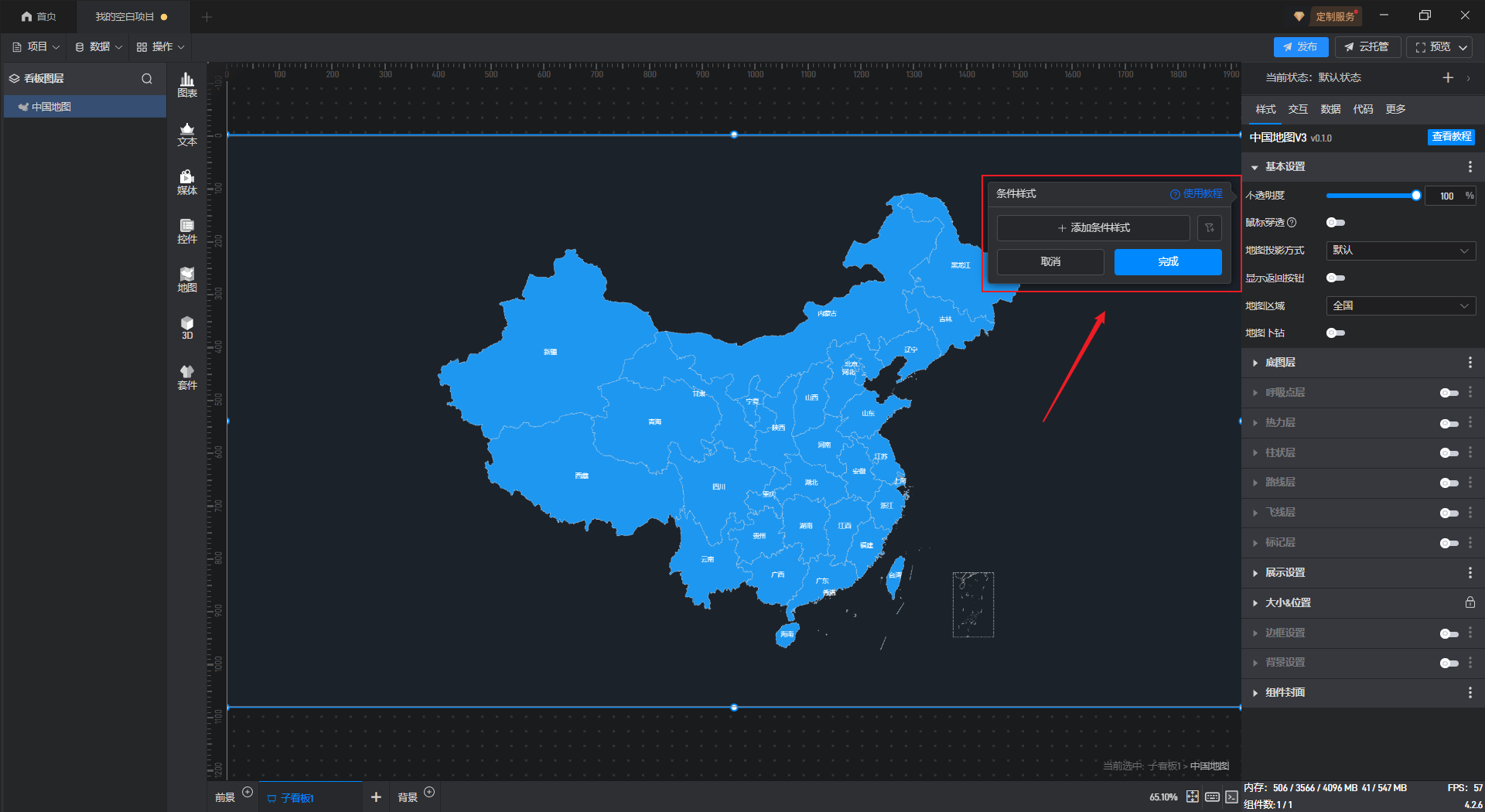

点击“条件样式”打开条件样式设置的窗口。

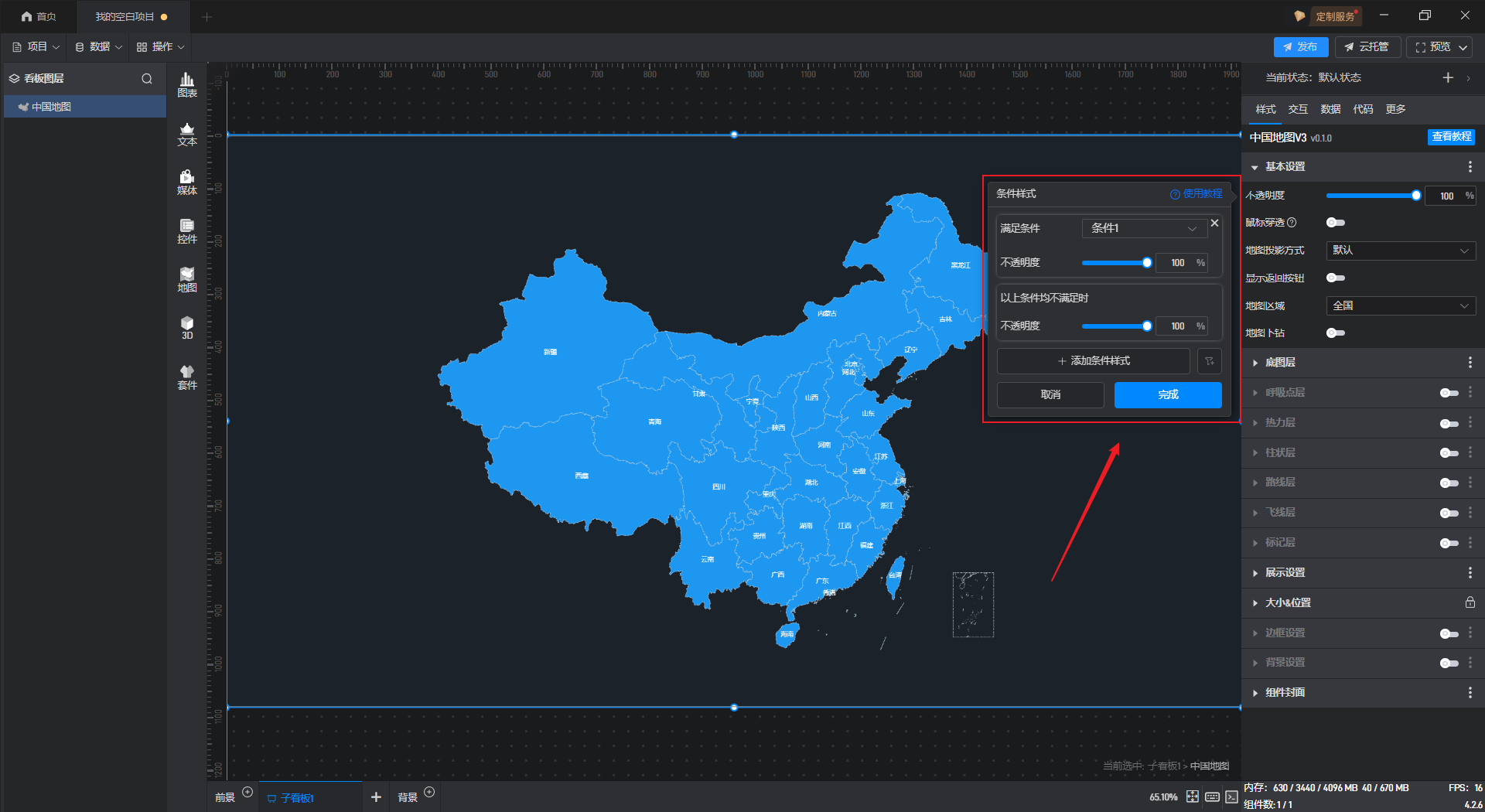

点击“+添加条件样式”，然后选择需要触发的数据条件（这里可选的数据条件必须是已有的数据条件）。

根据当前设置项，我们可以设置满足条件 1 时的不透明度数值，以及当条件都不满足时的不透明度数值。

设置完成之后，该设置项就会出现“已启用条件样式”的提示。

方式 2：直接在设置项中设置

部分设置项的条件设置方式直接显示在该设置项中，可以直接在该设置项上设置，但中国地图的条件样式只能通过方式 1 进行设置。

3.3. 通过数据字段设置样式

所有的设置项的修改本质都是值的修改，所以所有设置项都可以通过数据字段进行控制。这里需要用到动态数据字段的功能。

仍以“基本设置”中的“不透明度”设置项为例：

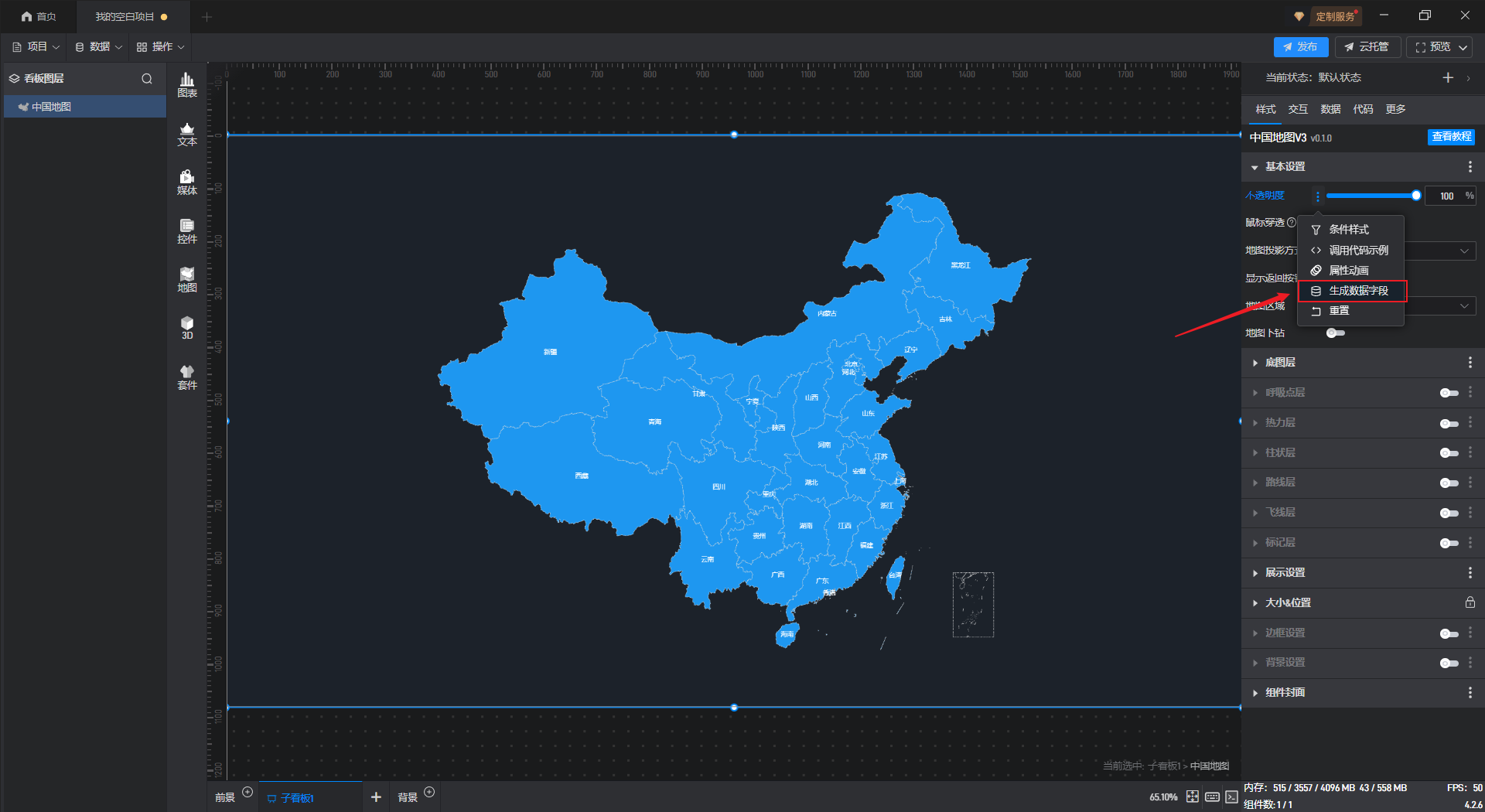

打开扩展设置的窗口，点击“生成数据字段”。

点击后，该设置项就会出现“请设置数据字段”的提示。

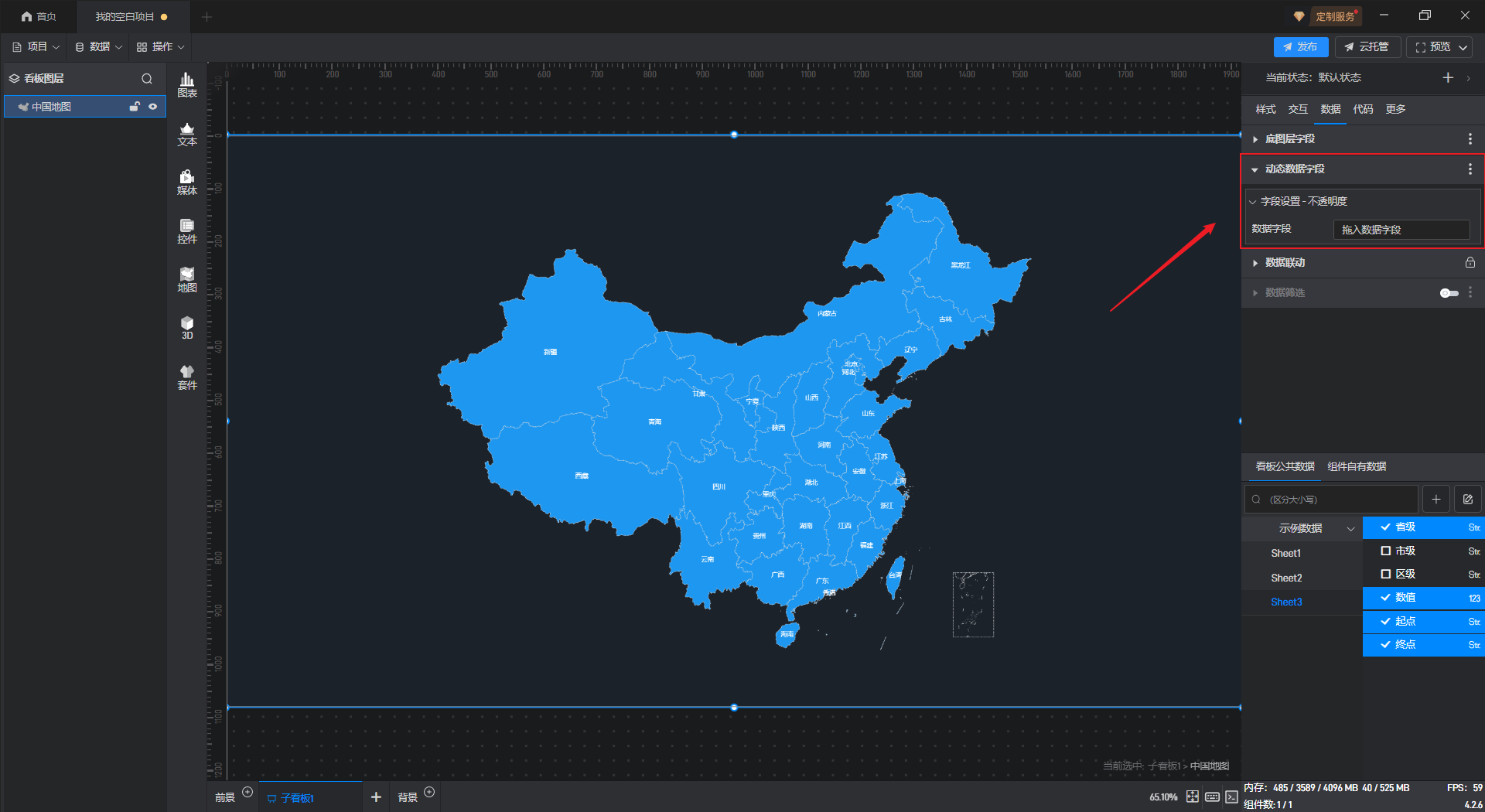

切换到“数据”设置界面，此时可以看到界面中新添加了一个“动态数据字段”的设置项，并且针对刚才选择的“不透明度”设置项生成了一个关联的字段。

接下来只需要添加一个数据字段到这里，就可以通过数据来控制不透明度了。

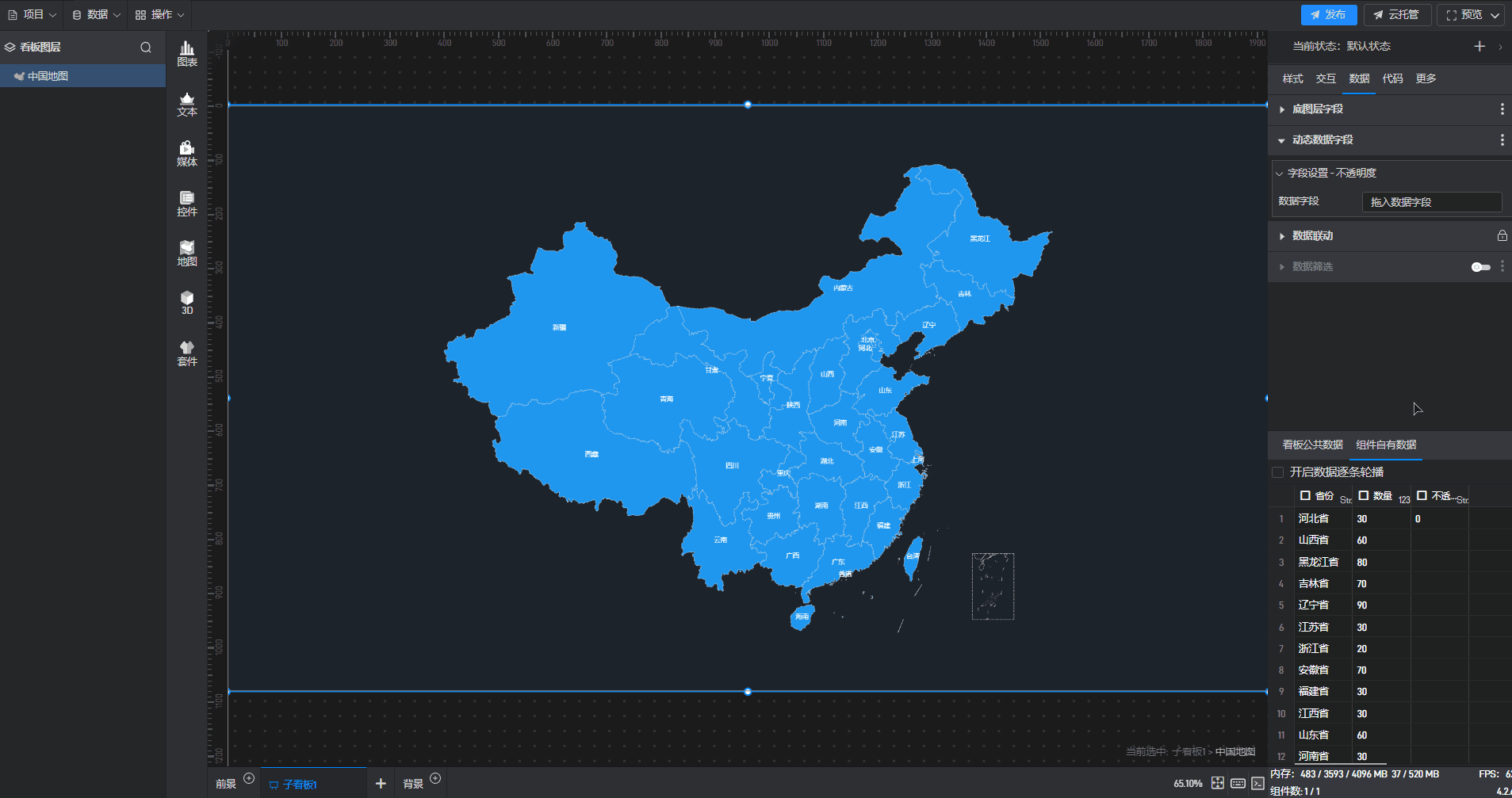

添加一个数值为“0”的数据到数据字段中，可以看到通过动态数据字段将不透明度的数值修改为“0”，从而使组件隐藏。

4. 设置组件交互

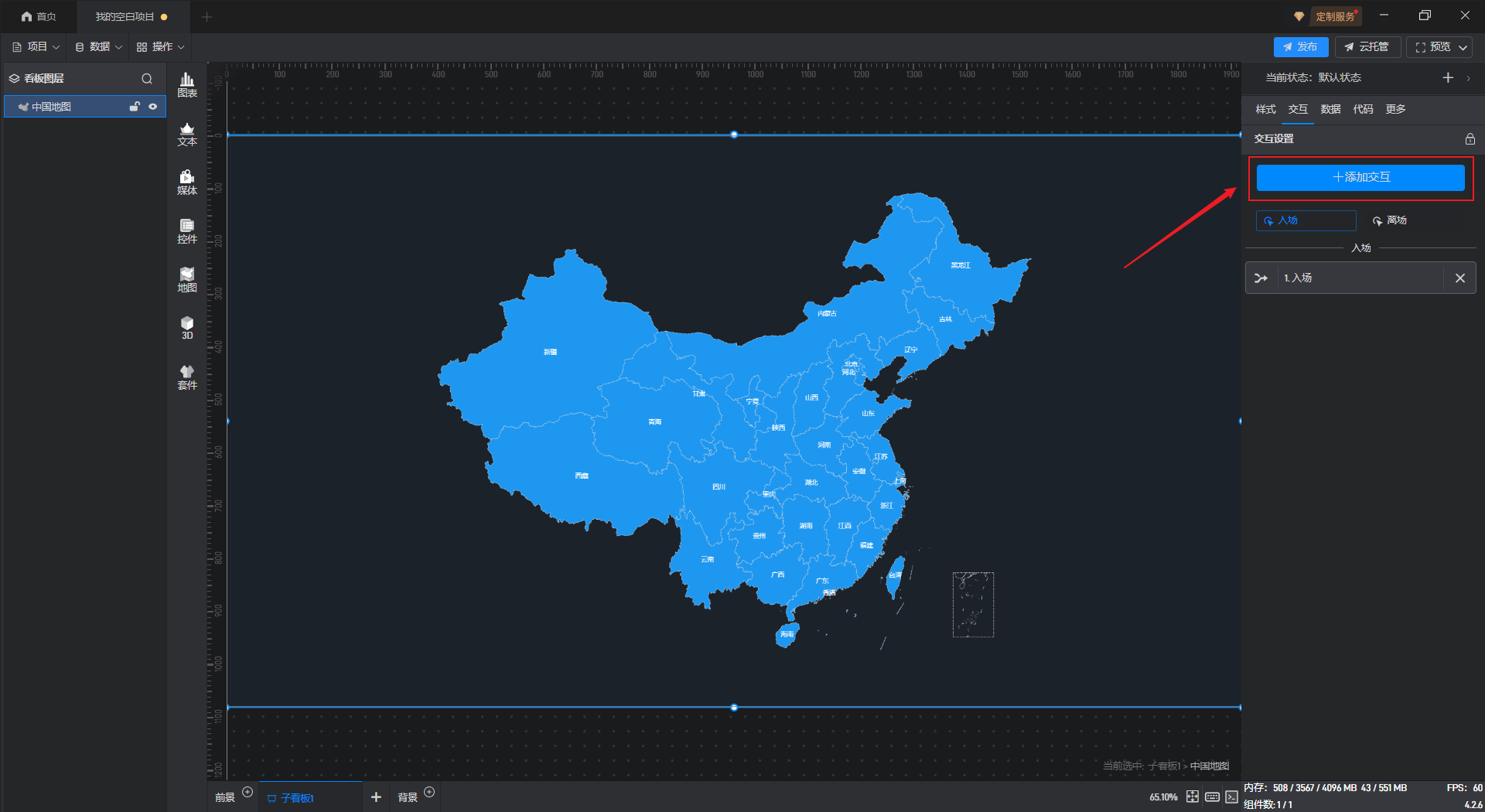

点击选中组件，在右侧“交互”设置窗口中可以对当前组件的交互进行添加和删除。

所有组件在添加后都有两个预设交互，对应的分别是入场动画和离场动画，这两个交互建议大家不要删除。

对于图表类组件，通常不需要设置动画之外的交互。

5. 二次开发

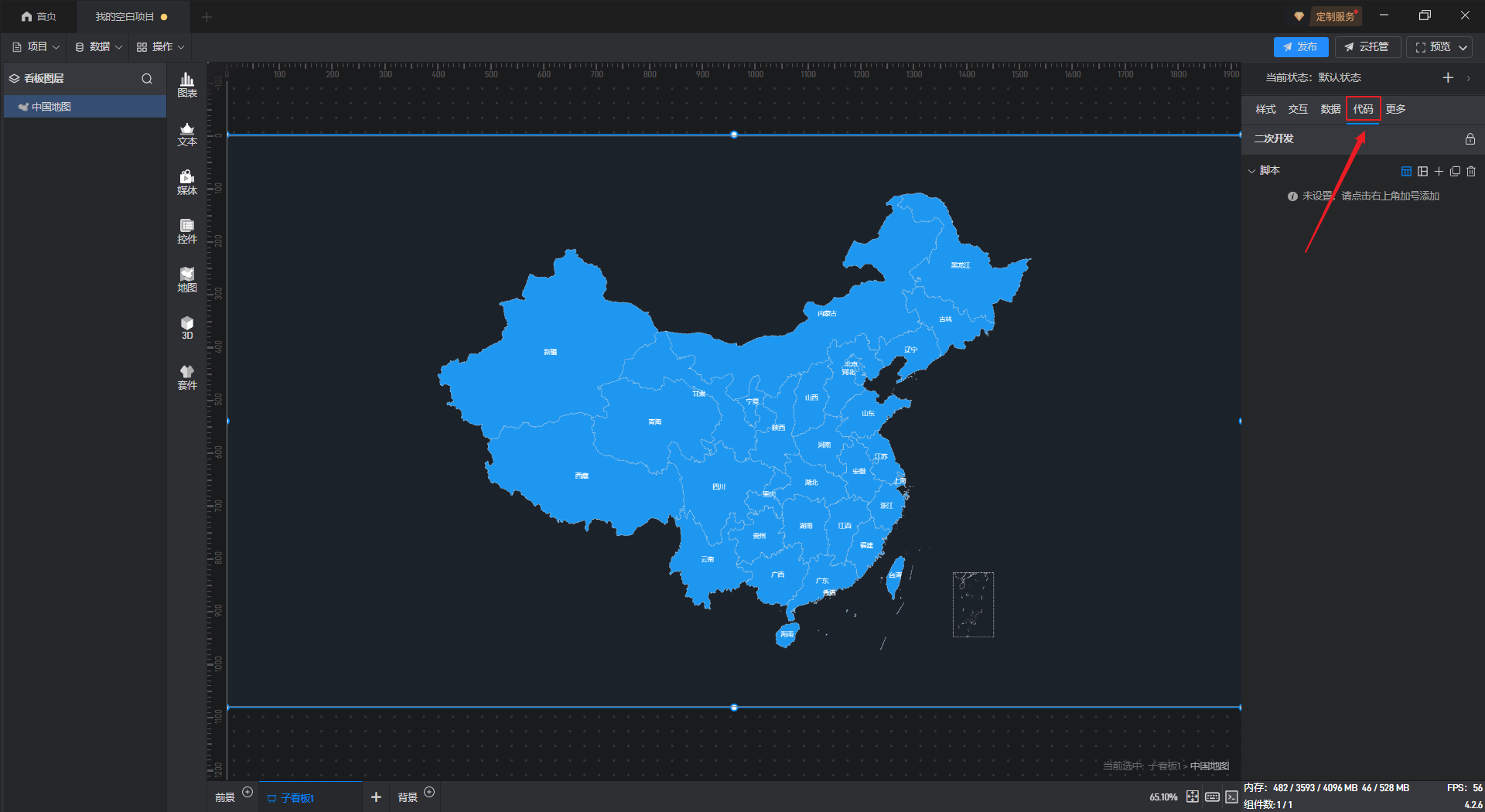

点击选中组件，在右侧设置窗口中切换到“代码”，可以对组件进行二次开发设置。

二次开发需要通过载入**JavaScript****脚本文件**来实现。

点击“+”添加设置项，多个脚本可以添加多个设置项。

在二开的过程中，我们可以对组件的样式进行控制。如果我们希望控制某个设置项，可以先在样式中查看该设置项的二开代码示例。

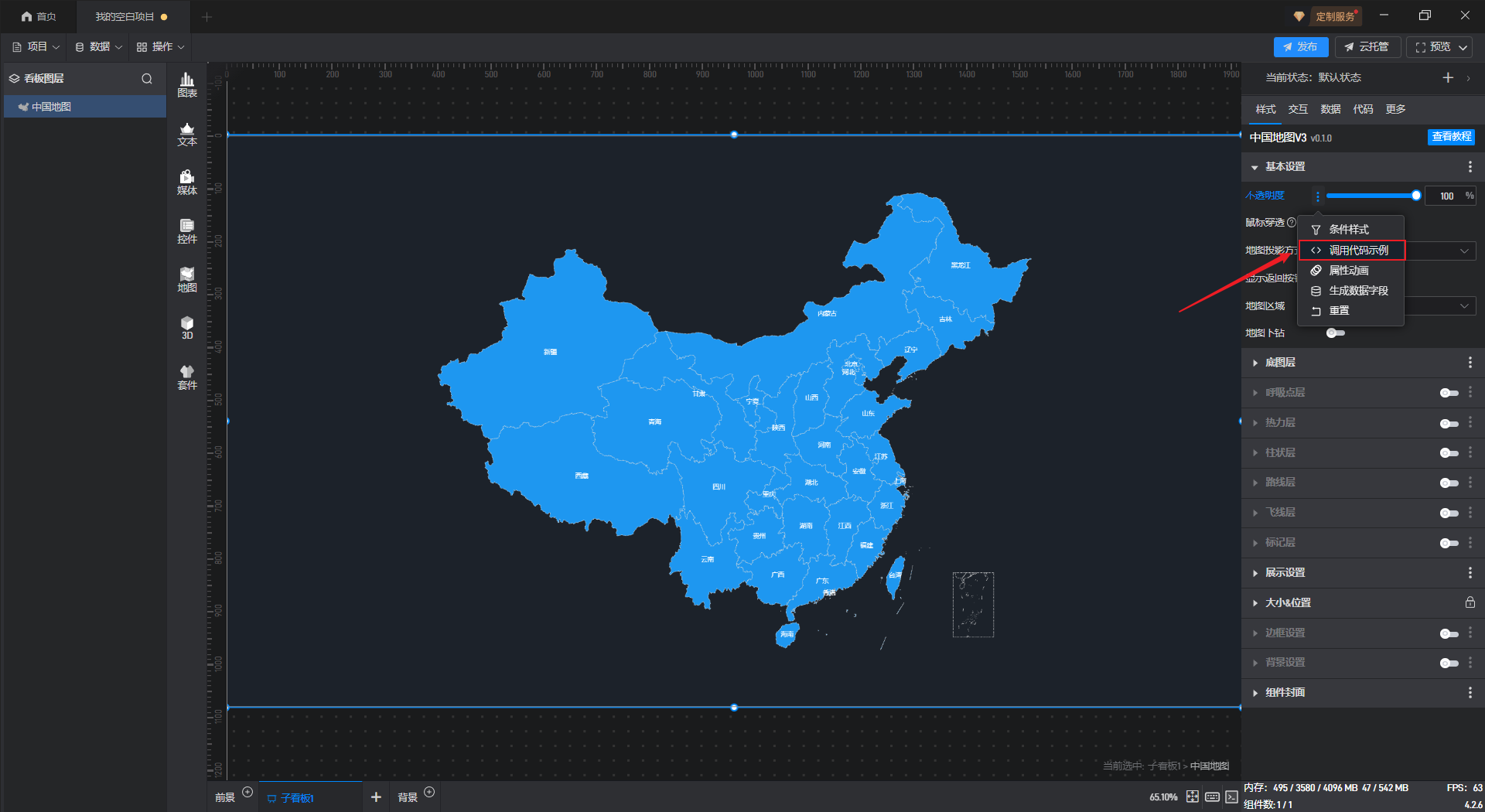

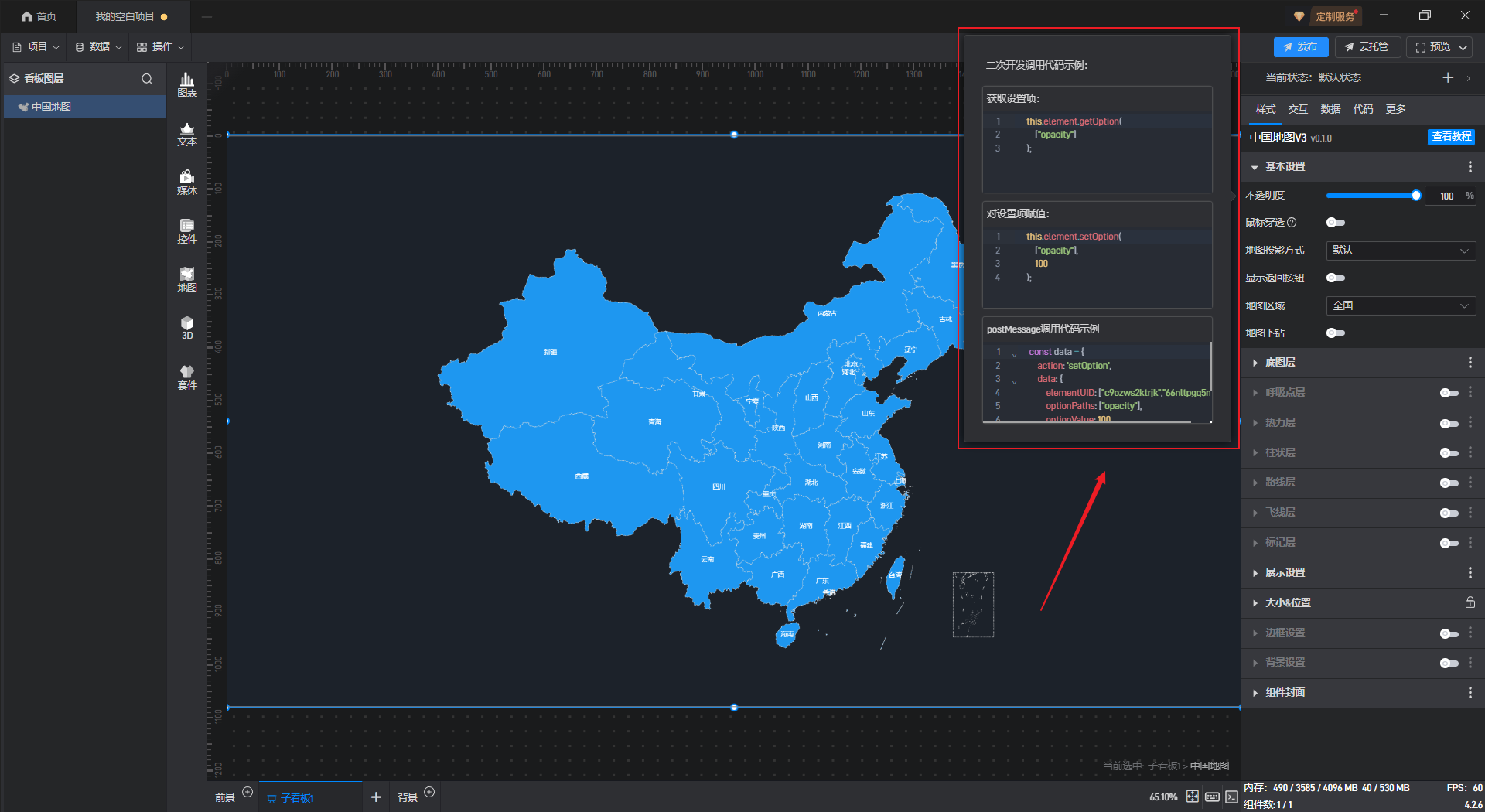

以“不透明度”设置项为例，打开扩展设置的弹窗，点击“调用代码示例”。

可以看到这个设置项的二次开发调用代码示例。

这里我们举一个简单的二开示例（更详细的请参考二次开发教程）：

二开功能：组件自动在大屏上向右移动

示例代码：如下所示

1
2
3
4
5
6
7
8
9
10
11

class Button {
  update() {
    const position = this.element.getOption(["position"]);
    // 当前元素在X轴上移动一定的距离
    this.element.setOption(
      ["position"],
      [(position[0] + 1) % 100, position[1]]
    );
  }
}
export default Button;

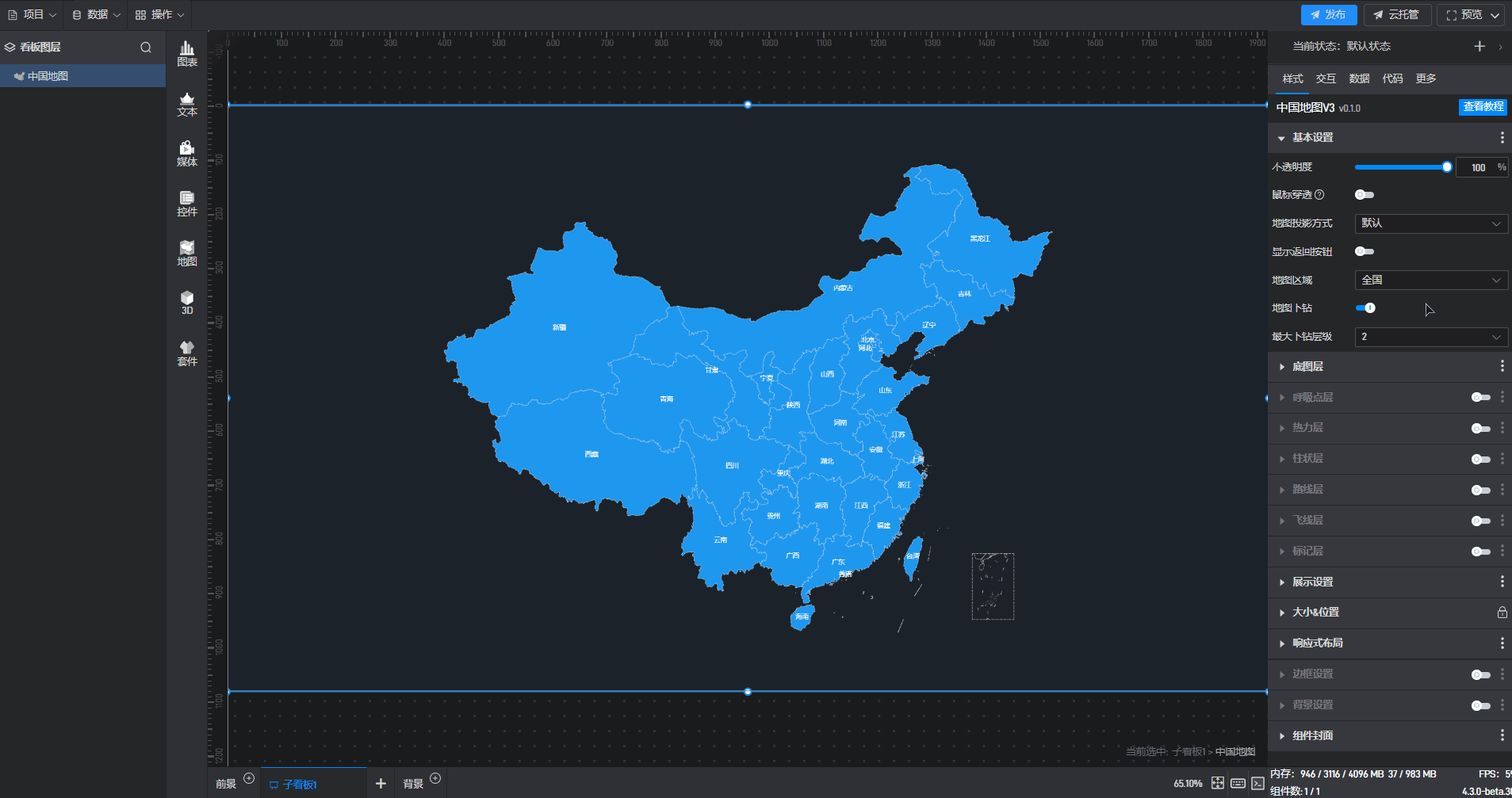

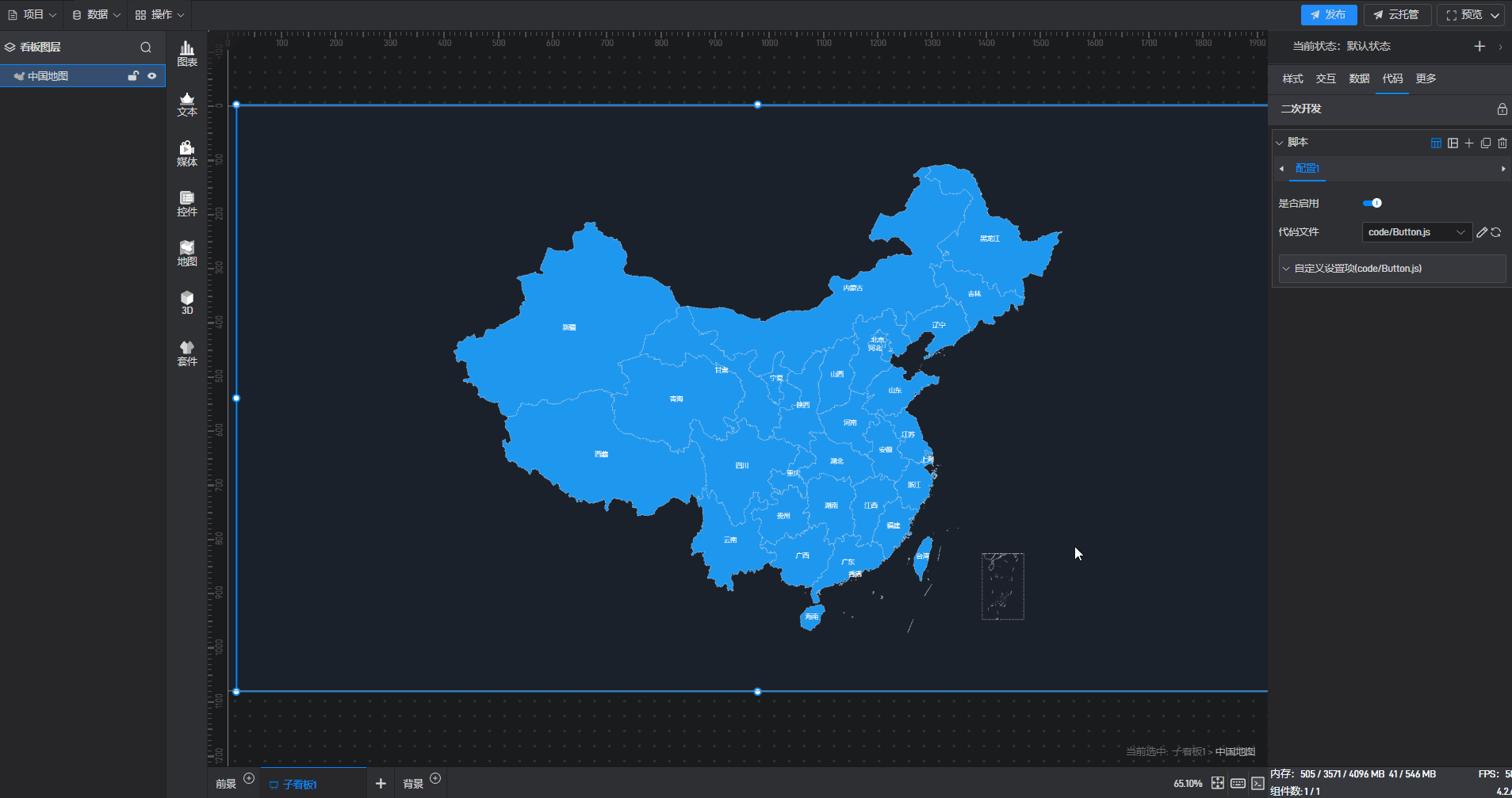

点击“选择文件”，添加JavaScript 脚本文件，脚本启用后效果如下图所示：

6. 设置组件的多状态切换

多状态主要用于通过数据条件或是点击交互（通常是点击其他组件来触发本组件的状态切换）来切换组件设置项的场景，这里的设置项包括组件的样式、交互、数据和代码。

在以数据条件为触发条件时，条件样式和状态切换可以实现相同的效果。（例如数据变化后改变组件颜色）

在以鼠标操作为触发条件时，交互和状态切换可以实现相同的效果。（例如通过点击按钮切换组件的显示隐藏状态）

具体通过哪种方法没有固定的要求，大家可以自行选择。但是在不同的应用场景中，虽然最终都能实现相同的效果，但是设置便捷程度会有一些区别。

6.1. 添加状态

每一个组件都有一个默认的状态属性，在这个默认状态中，包含了上述所有的设置。

但是我们也可以添加多个状态，这样每个状态都会包含上述所有的设置，而这些状态之间又是互相独立的。

我们可以通过以下两种方式来添加新状态：

第一种：新建状态

点击右上角的“+”可以添加一个新的组件状态。

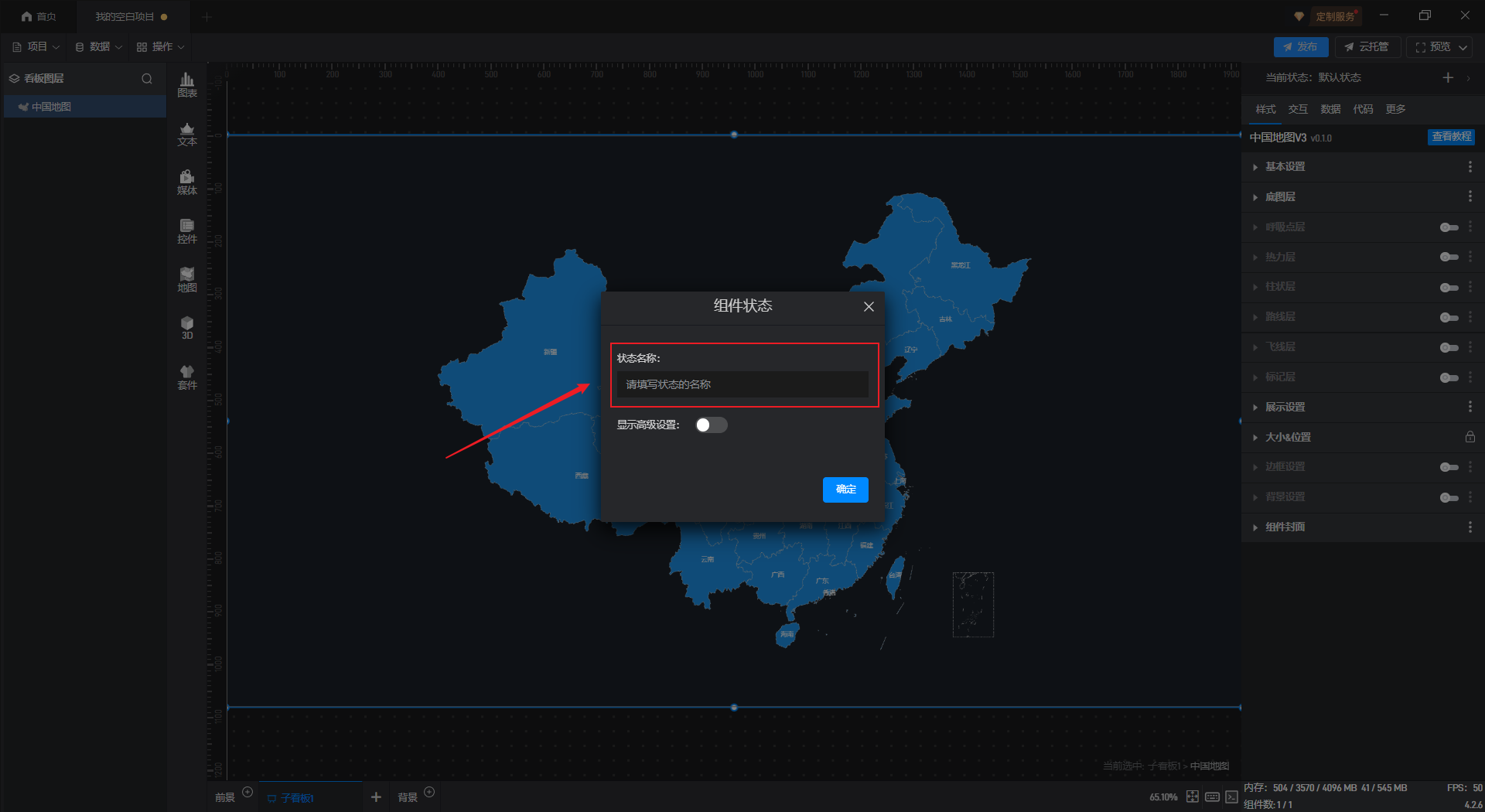

在“组件状态”的设置窗口中可以设置状态的名称。

新建的状态需要有默认的设置，默认情况下新状态都与当前组件的默认状态保持一致。

我们也可以修改这个默认设置，开启窗口中的高级设置，我们可以设置这个新状态的跟随对象，也就是这个新状态与现有的哪个状态设置保持一致。

第二种：复制已有状态

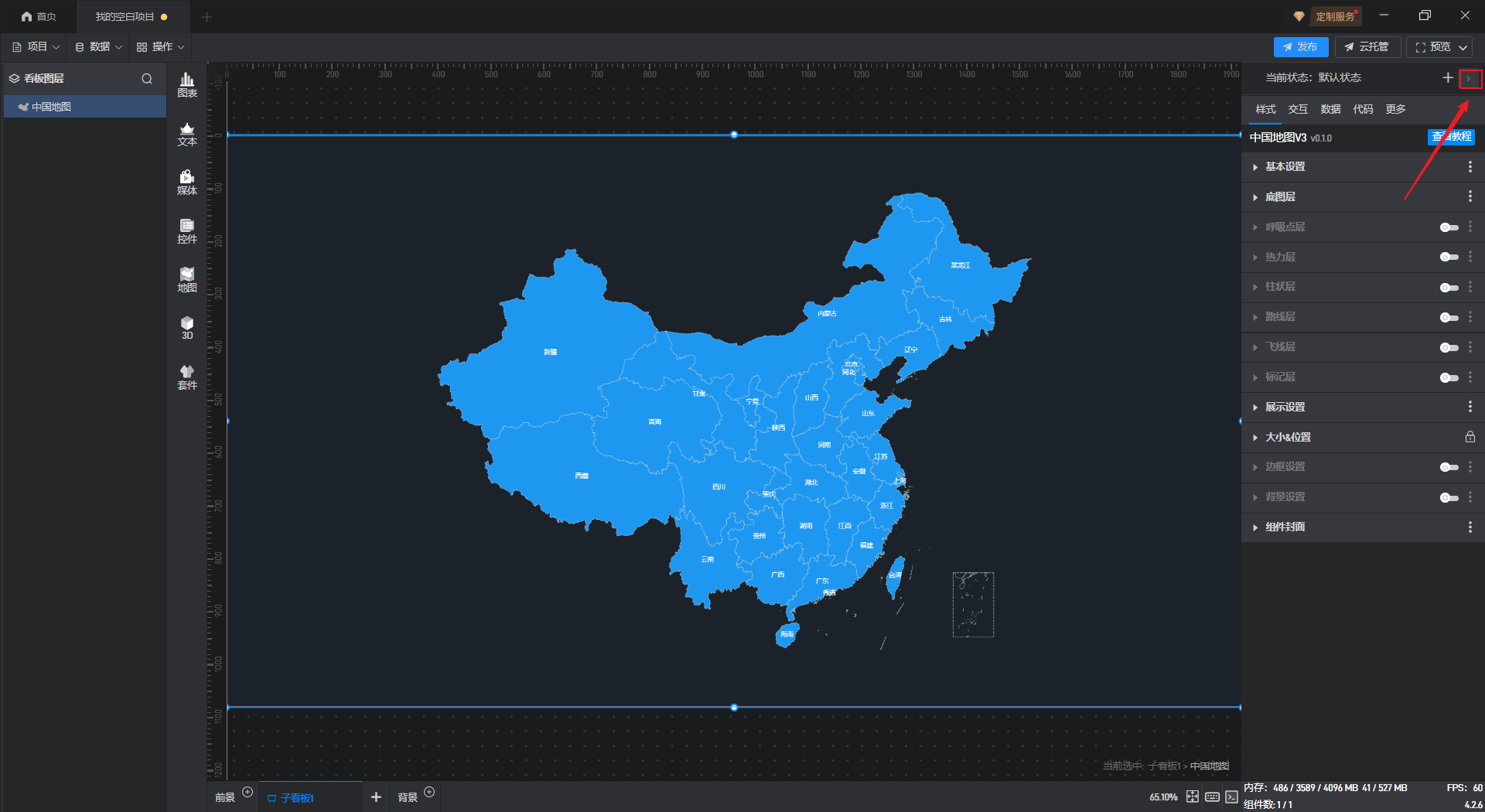

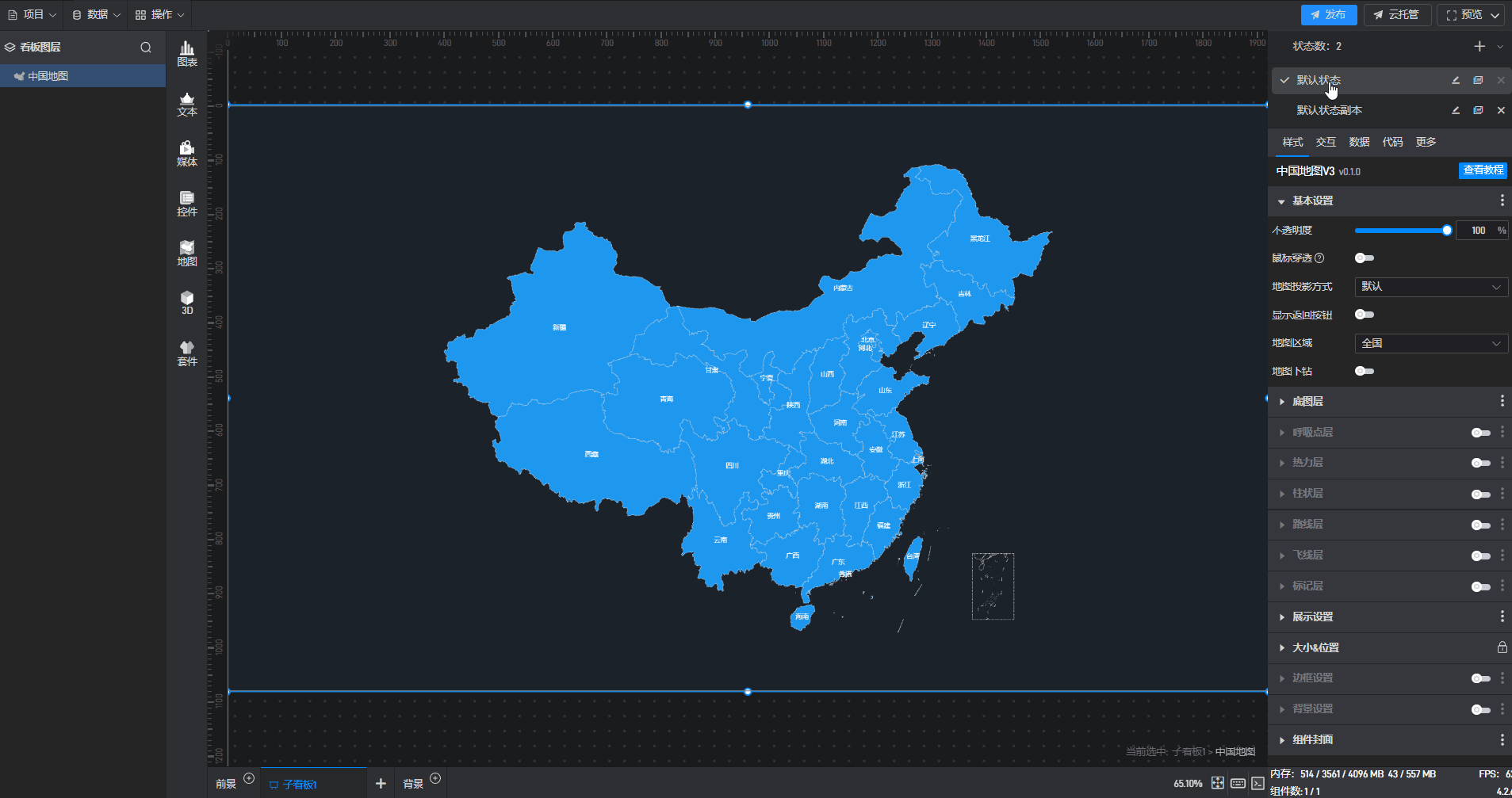

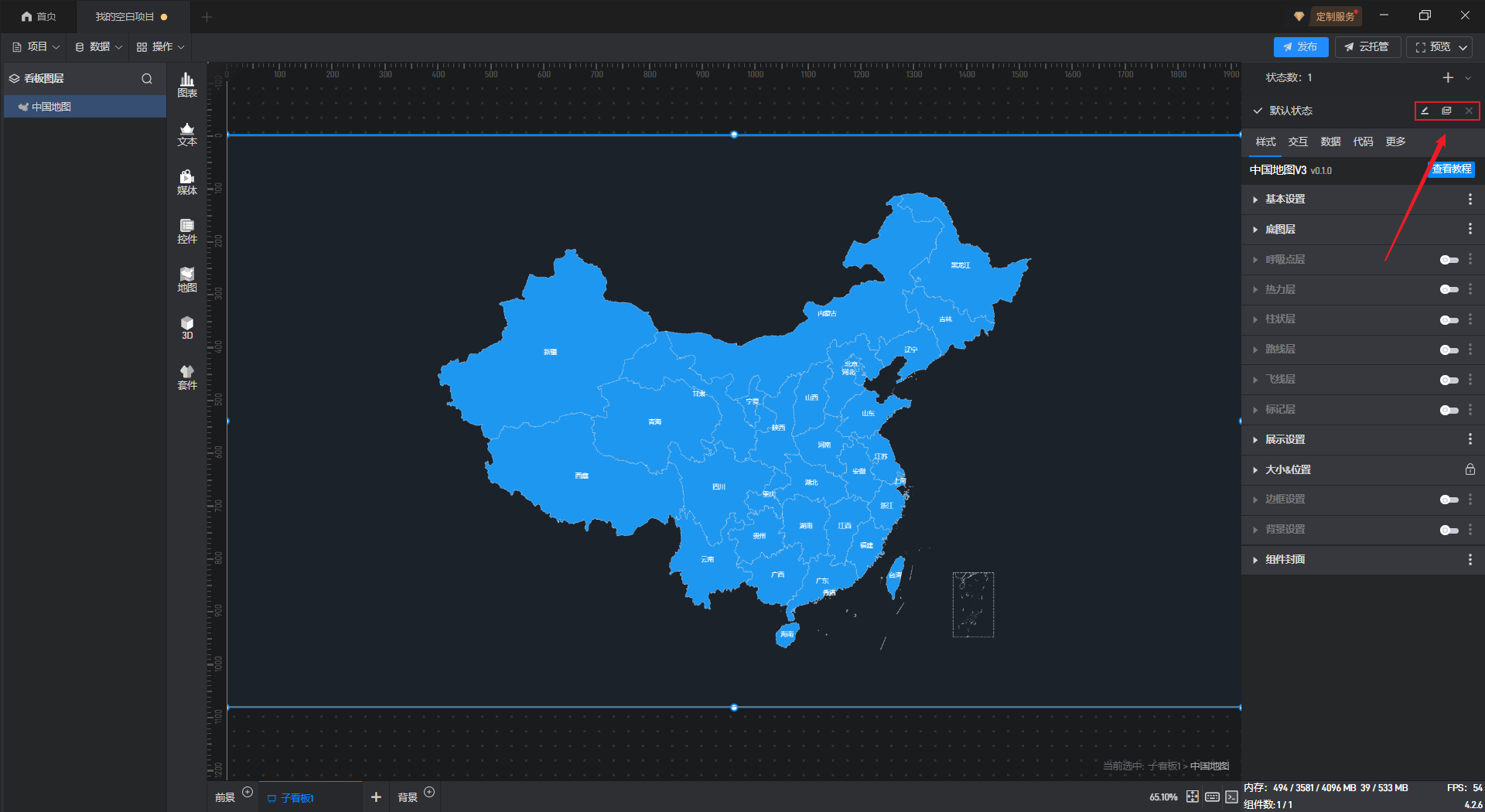

点击右上角的“>”可以展开状态列表，展开后可以看到当前组件的所有状态。

在这个状态列表中，我们可以对状态进行重命名、复制和删除。

点击状态名称右侧的复制按钮，可以复制当前状态为一个新状态，复制后的新状态的所有设置项与复制对象状态保持一致。

6.2. 切换状态

在编辑项目时，我们可以通过点击状态列表中的不同状态来手动切换组件状态。

在项目运行时，状态的切换一般需要通过数据条件或点击交互。

第一种：根据数据条件切换状态

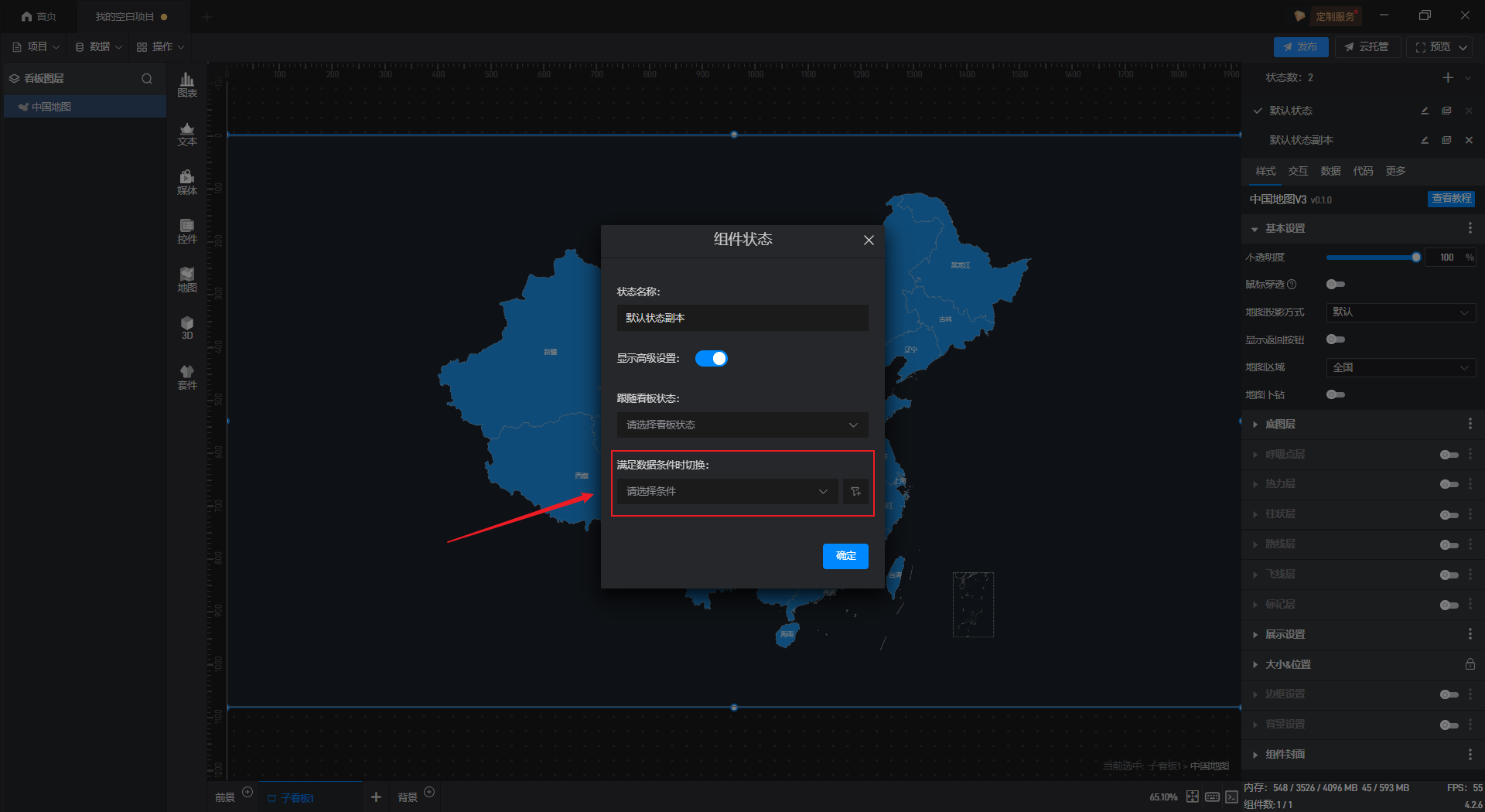

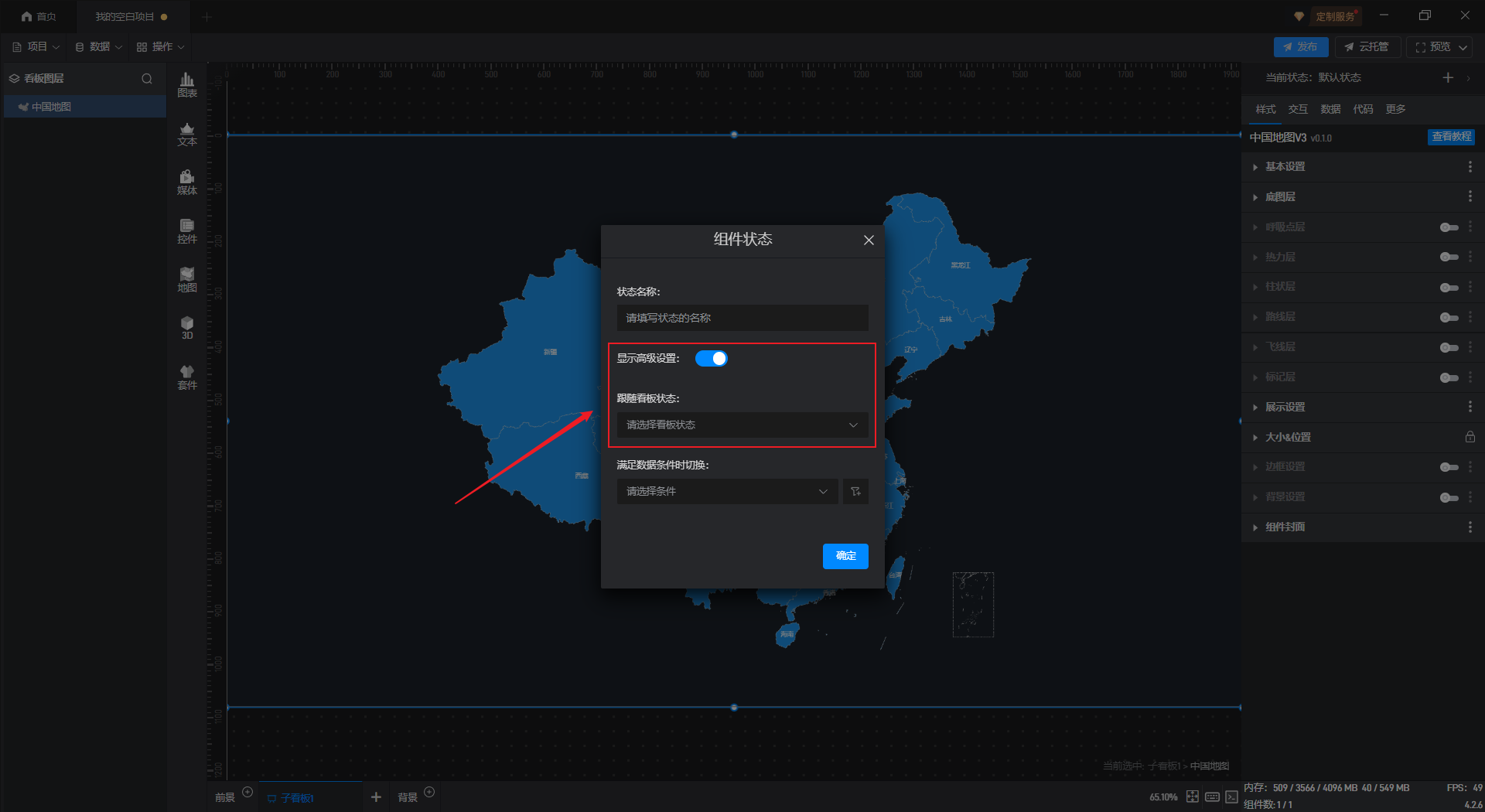

在新建状态时，或者点击状态列表右侧的编辑可以打开状态设置窗口，在开启高级设置后，可以看到状态切换的数据条件设置。

在这里我们可以选择已设置的数据条件，从而在数据条件满足时，组件的状态就会发生变化。

第二种：根据点击交互切换状态

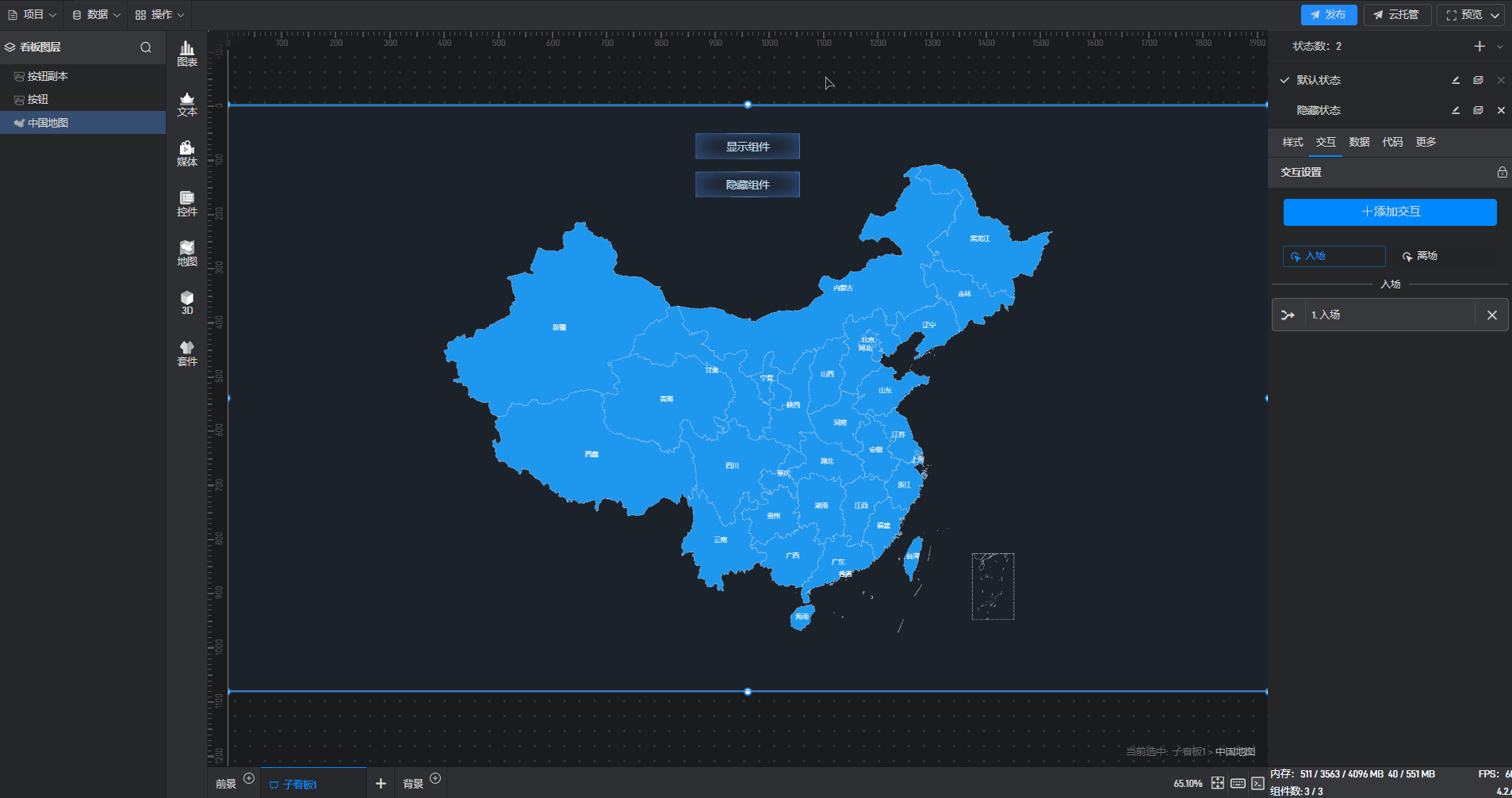

通过点击交互来切换组件状态一般是点击其他组件来切换当前组件的状态，所以交互设置在其他组件上而非本组件上。举个例子，点击按钮切换当前组件的显示隐藏状态。

首先先给组件设置一个隐藏状态（默认状态当做显示状态）。

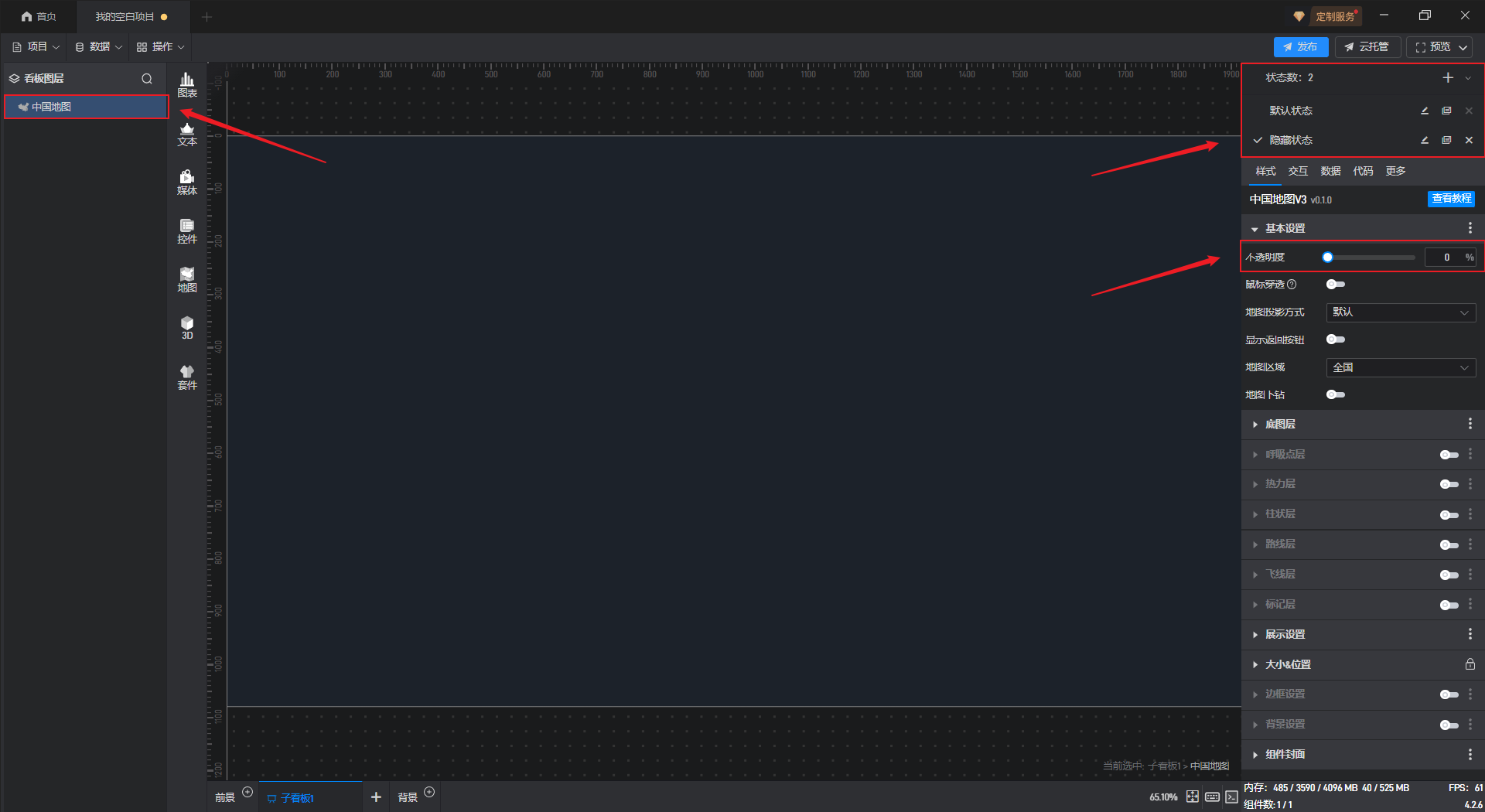

点击“+”新建“隐藏”状态，然后在该状态下修改组件的不透明度为“0%”。

添加一个“显示”按钮和一个“隐藏”按钮。

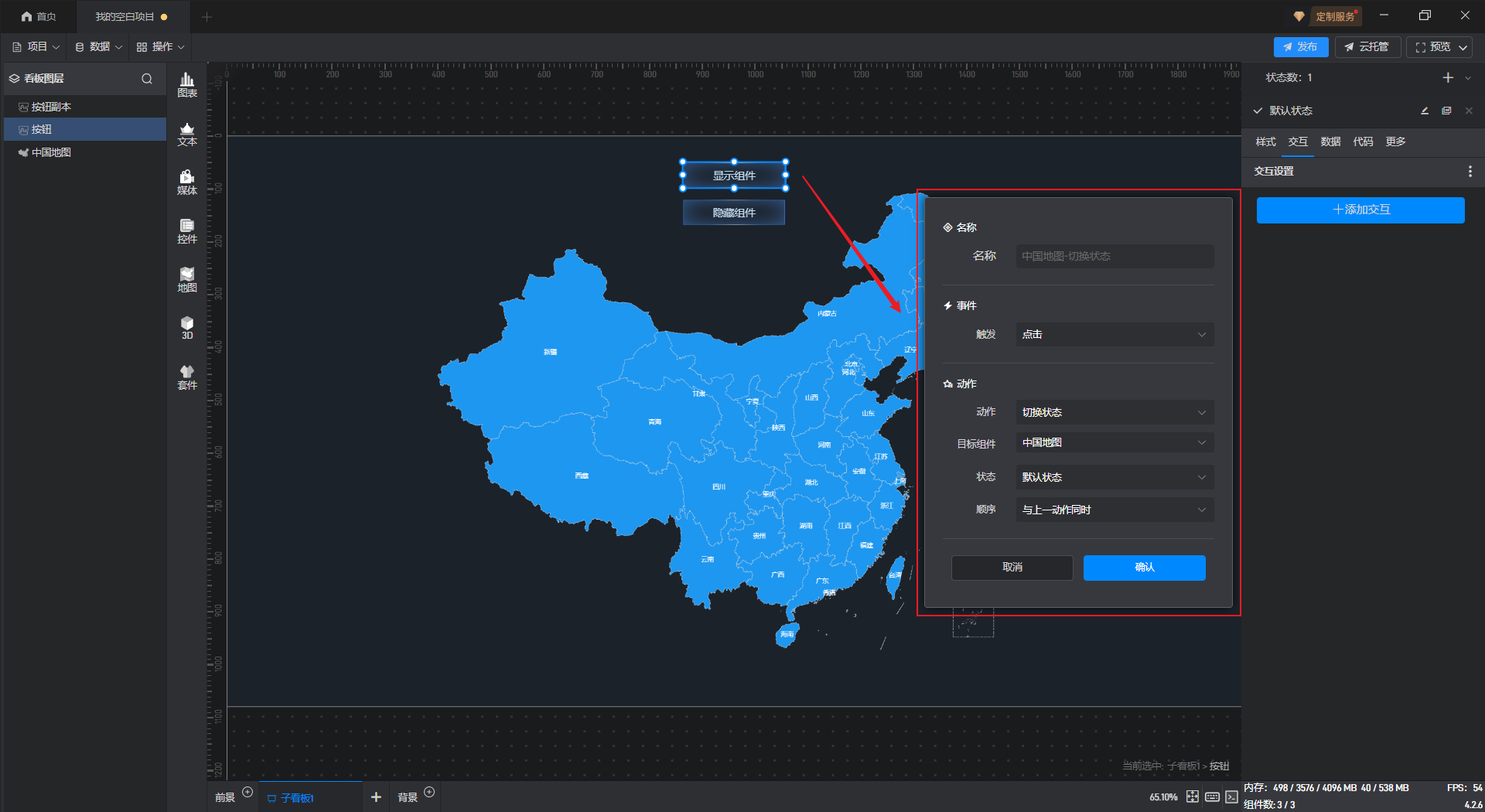

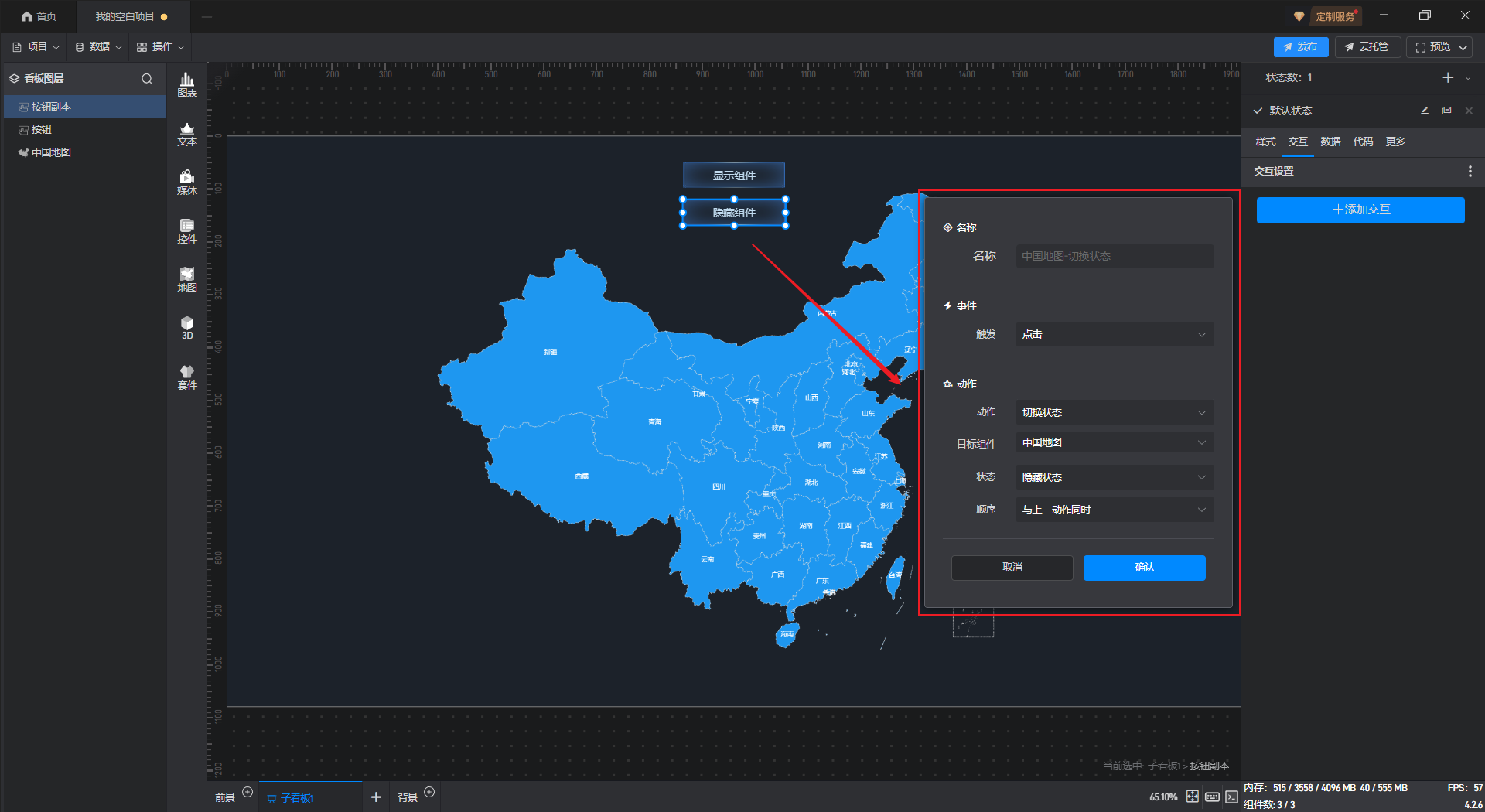

为显示按钮组件添加一个交互，点击后切换组件到默认状态（显示状态）。

给隐藏按钮组件添加一个交互，点击后切换组件到隐藏状态。

这样我们就实现了点击按钮切换柱状图组件显示隐藏的效果了。

6.3. 锁定状态

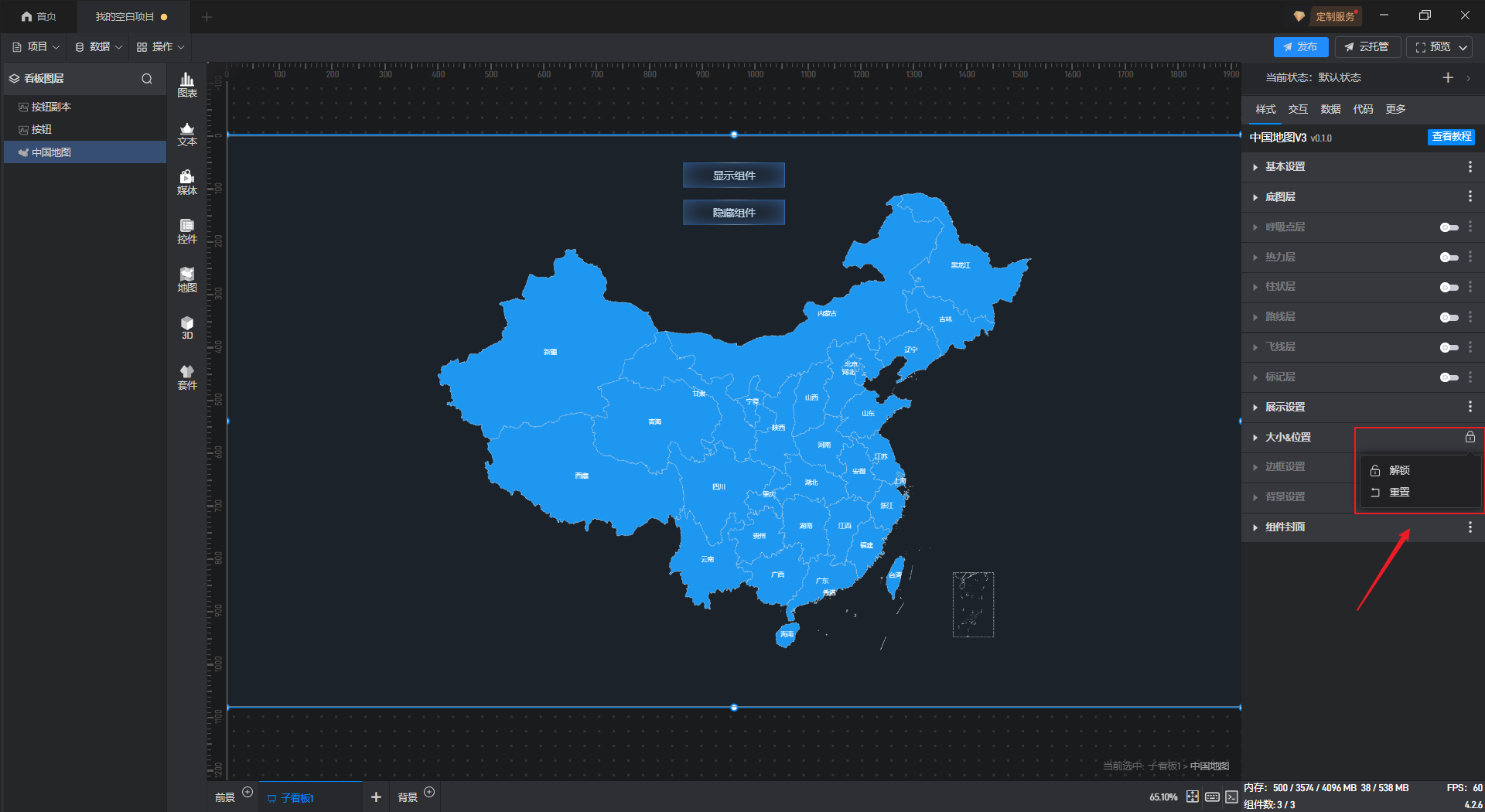

在组件的样式设置中，大家会发现有一些设置项上有个锁定的图标，这个表示当前所有状态中的这个设置项都已经被锁定到默认状态，也就意味着如果修改这个设置项，那么所有状态中的这个设置项都会统一被修改。

这是在组件的多状态下可以统一修改多个状态中相同的设置项的功能。

如果不想锁定，可以点击后进行解锁，那么所有状态中的这个设置项都会被解锁。

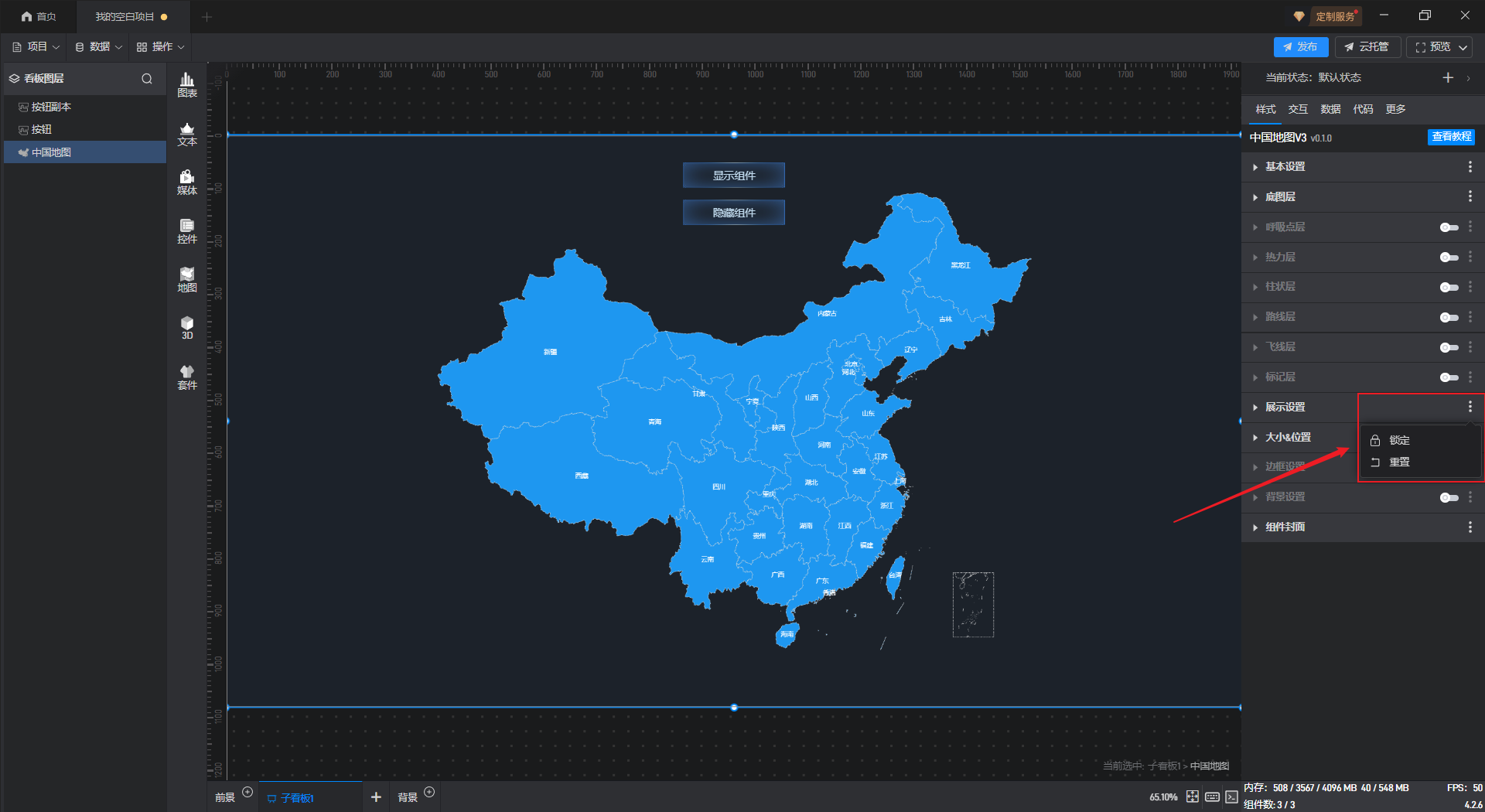

有一些常用的设置项默认就被锁定了，如果希望锁定其他设置项，可以点击设置项右侧的三个点，然后进行锁定。
