写实风3D地图

写实风 3D 地图是地图组件中预设的一种样式，通过 3D 建模接入地理数据，呈现出三维地图的效果。

1. 添加写实风 3D 地图

添加写实风 3D 地图共有两种方式，分别为“新建项目时添加”和“在地图组件上添加”，下面分别详细介绍这两个添加方式。

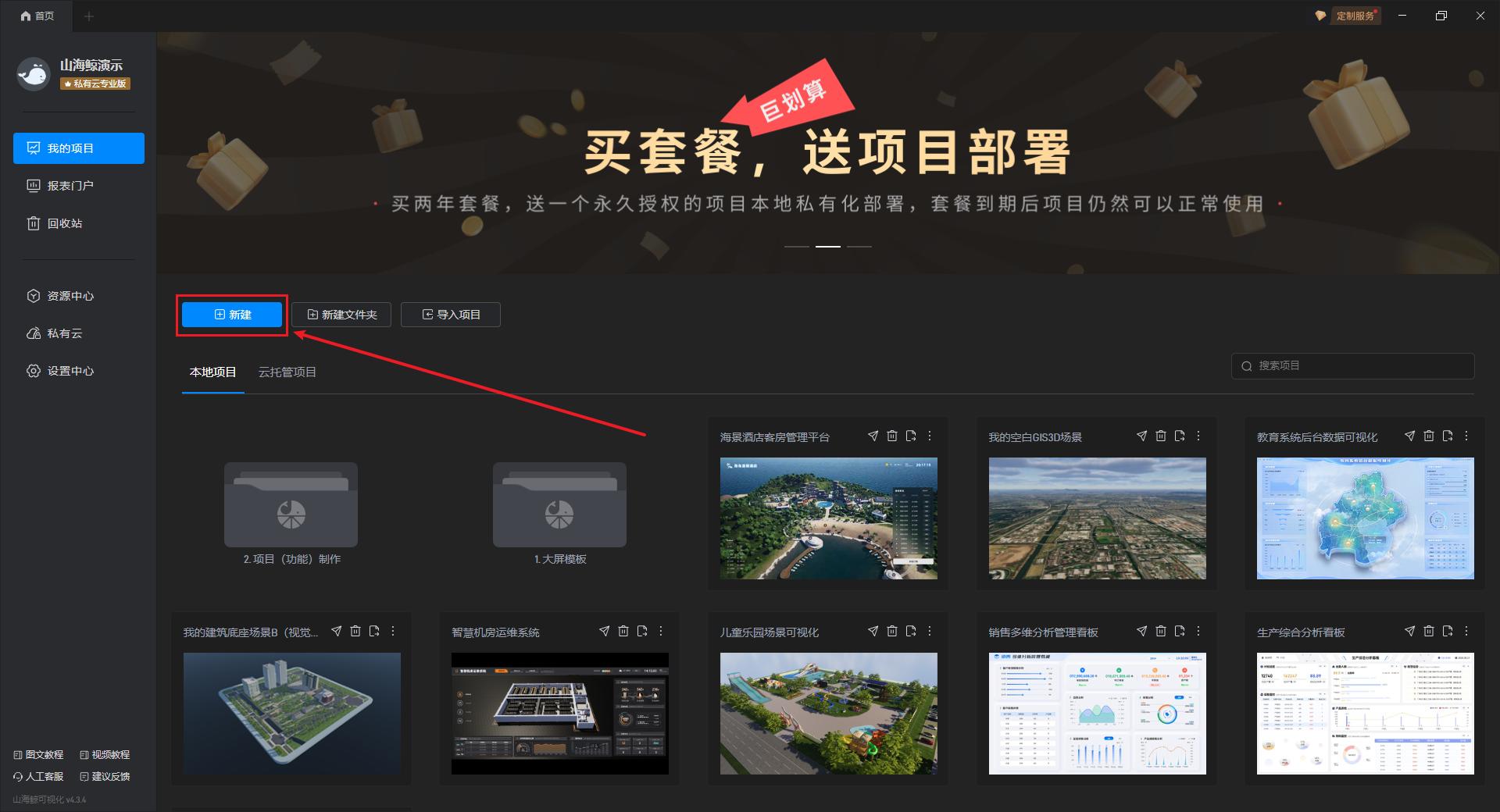

打开山海鲸可视化，点击左上角的“新建”按钮。

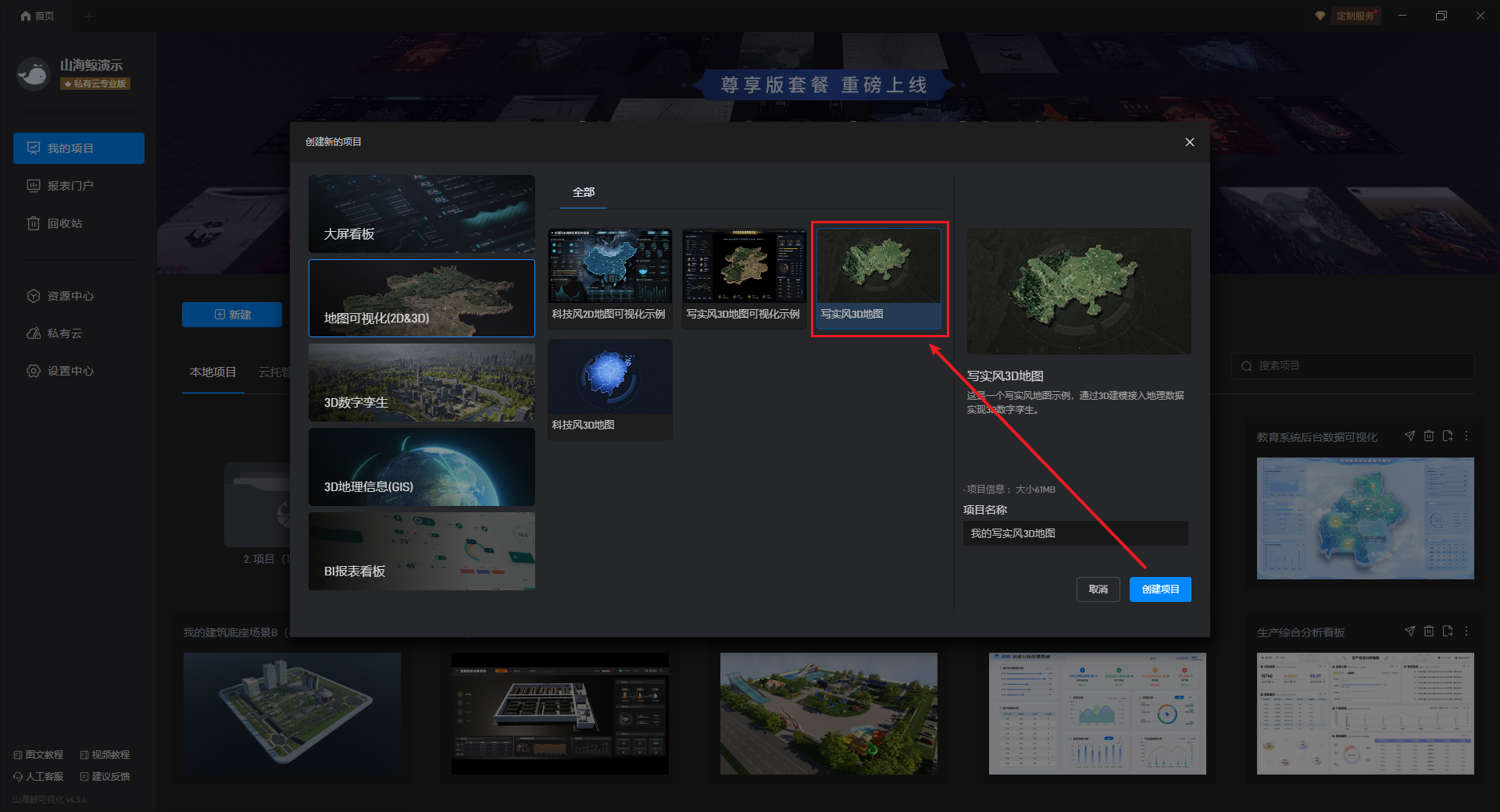

选择第二个“地图可视化（2D&3D）”栏目，在右边选中“写实风 3D 地图”，然后点击“创建项目”按钮。

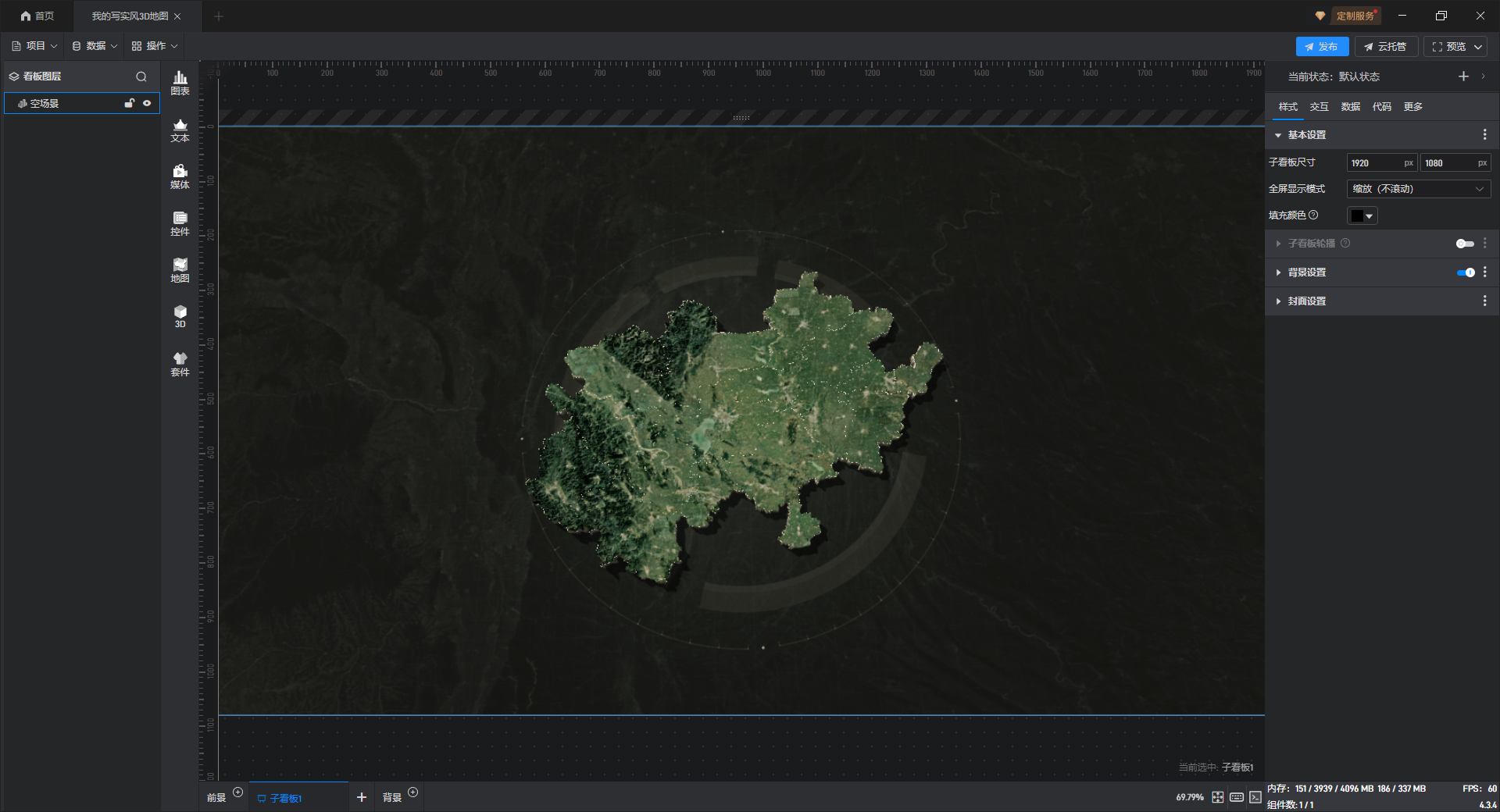

项目创建成功后会自动打开，如下图所示：

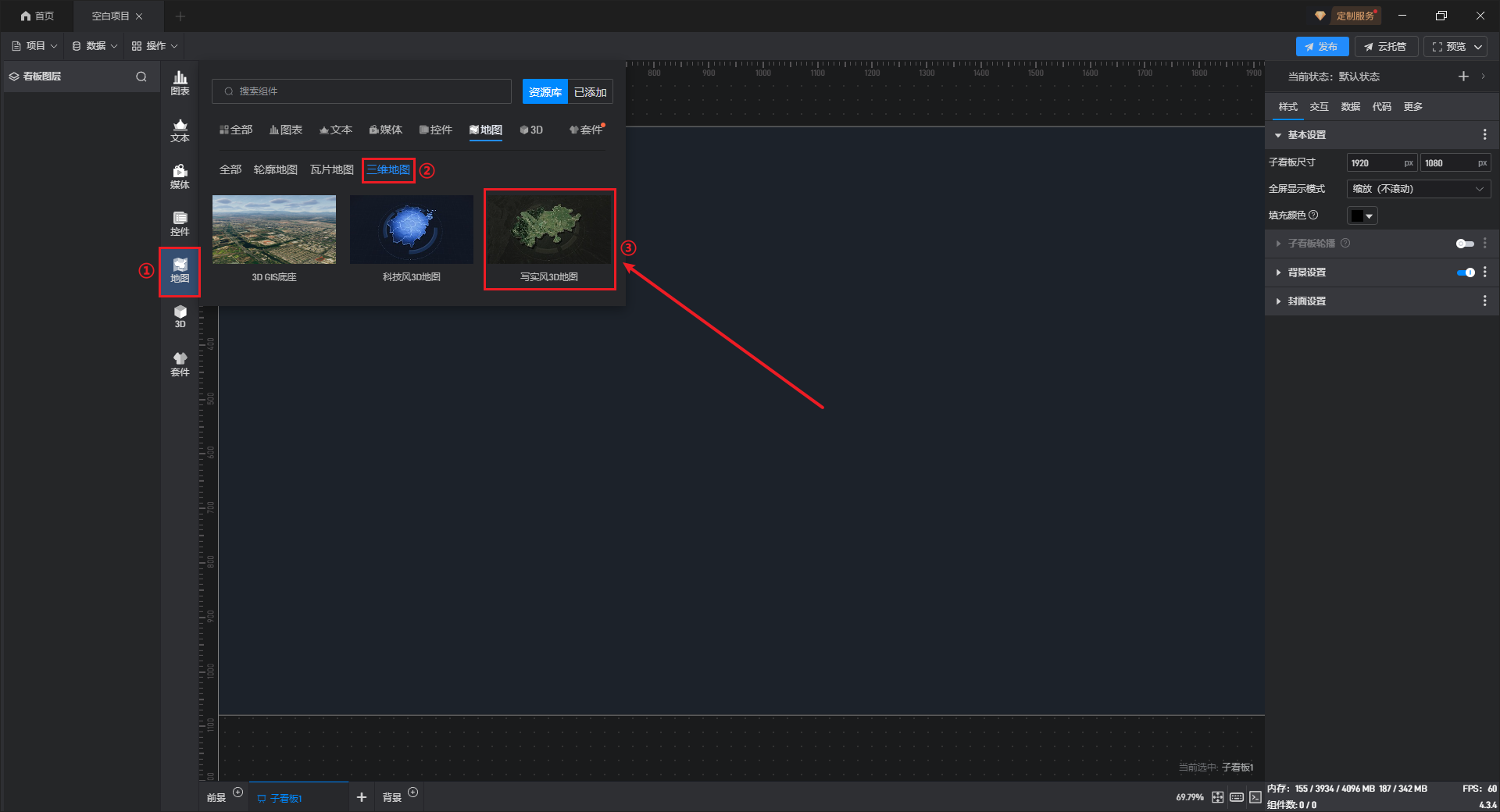

打开任意一个项目，在组件库中点击“地图-三维地图”，找到并添加写实风 3D 地图。

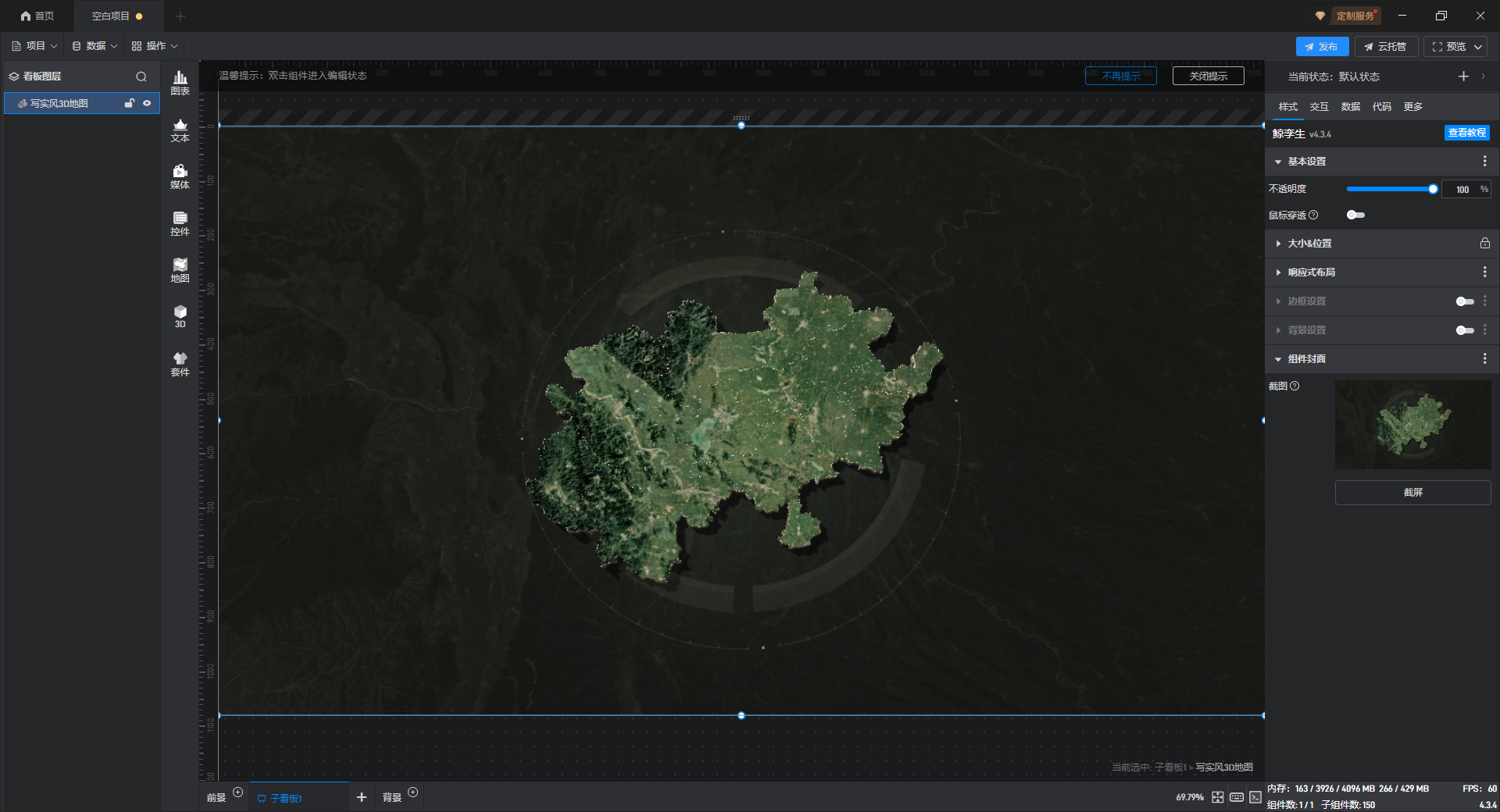

写实风 3D 地图添加后，如下图所示：

默认添加的写实风 3D 地图为安徽省地图，可以添加、替换其余省份的 3D 地图模型，具体操作如下：

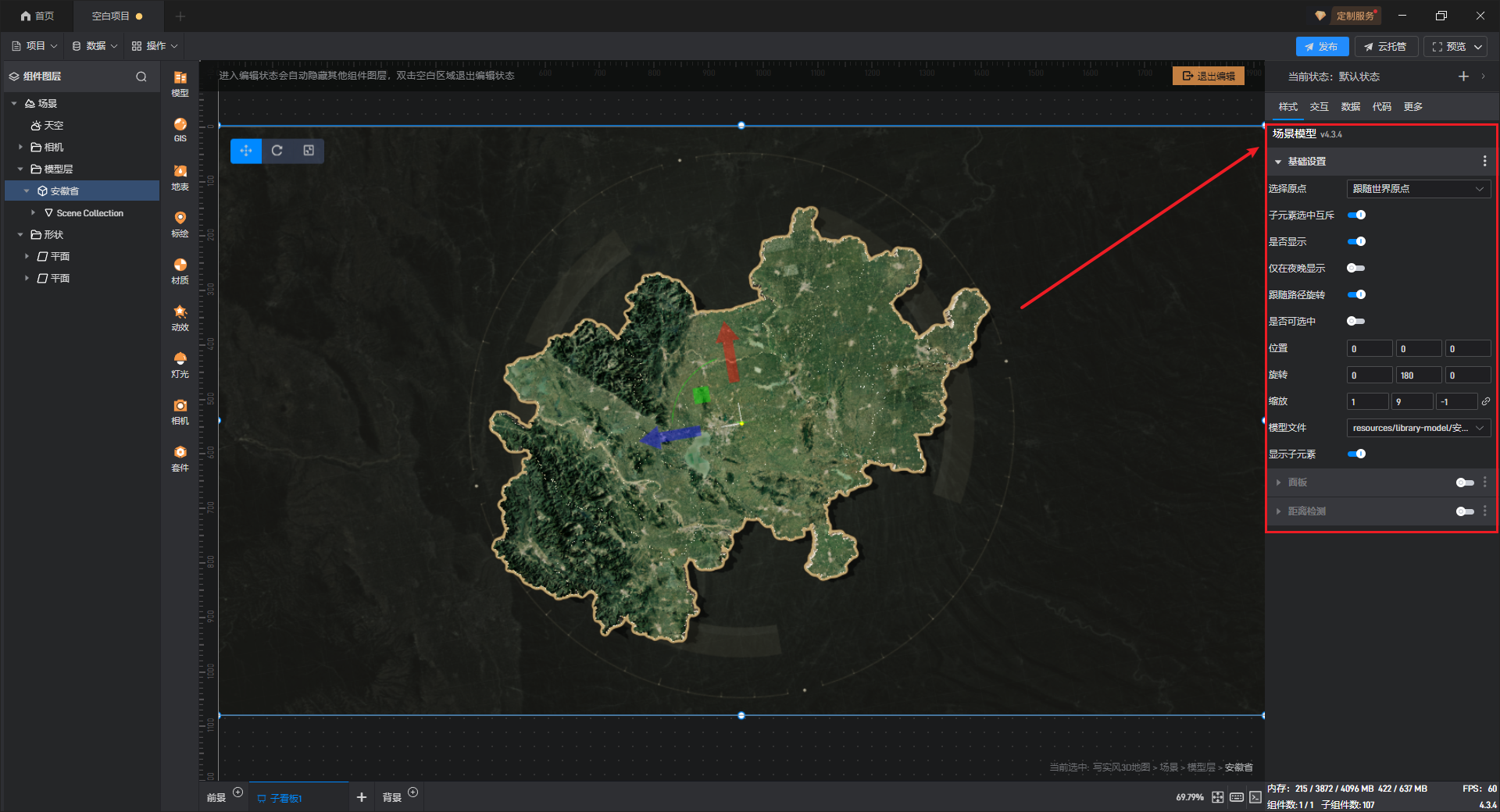

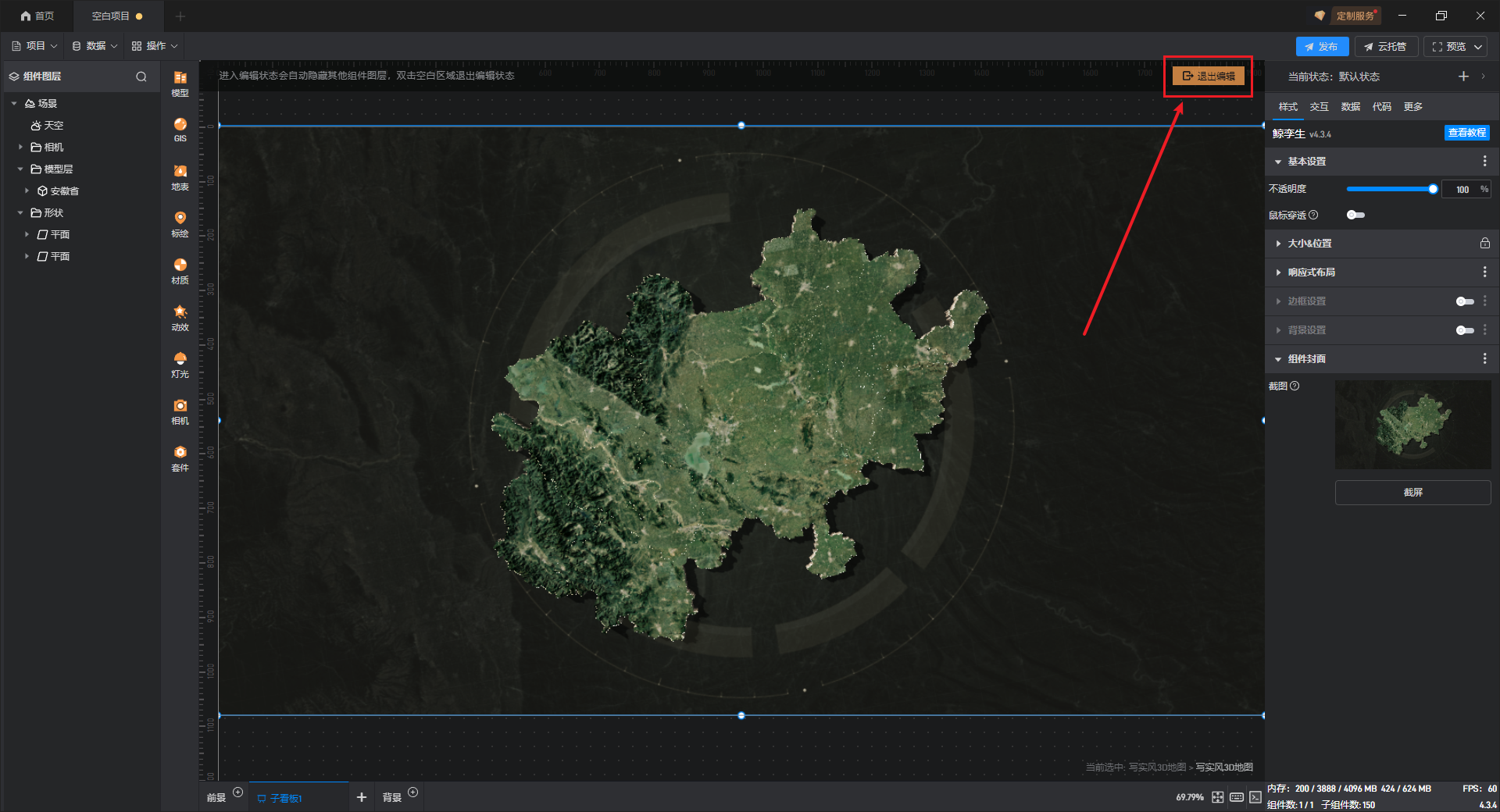

双击鼠标左键进入鲸孪生组件的编辑模式，如下图所示：

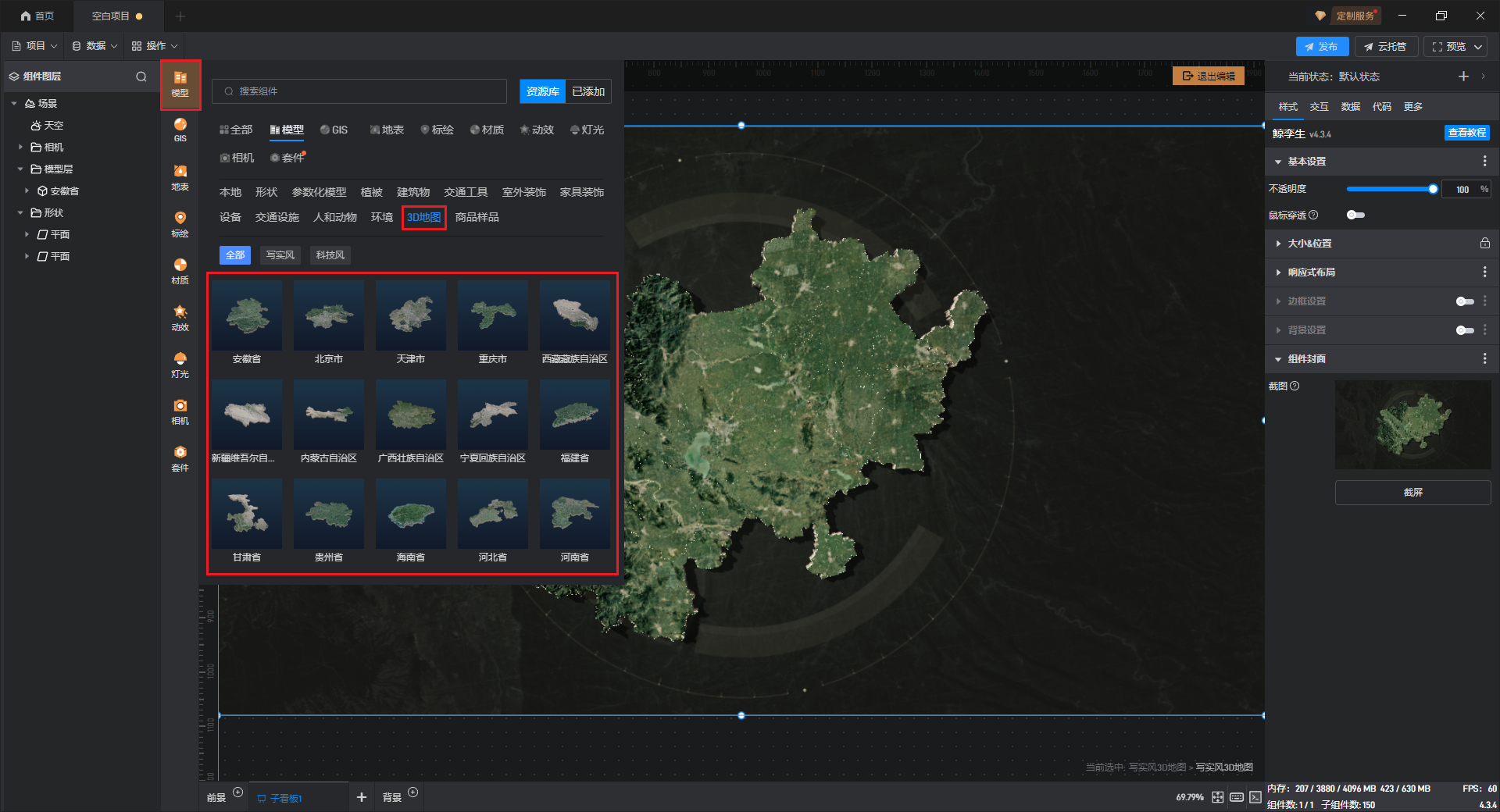

在左侧组件库中点击“模型-3D 地图”，然后添加需要的 3D 地图，如下图所示：

地图模型的样式一共可以分为三种类型，分别为“场景模型”、“模型组”和“网格模型”。

场景模型是指通过模型文件导入鲸孪生，在鲸孪生编辑界面中点击左侧“模型”，在“本地”菜单栏中点击“+”即可导入模型文件。（点击查看具体教程 →场景模型）

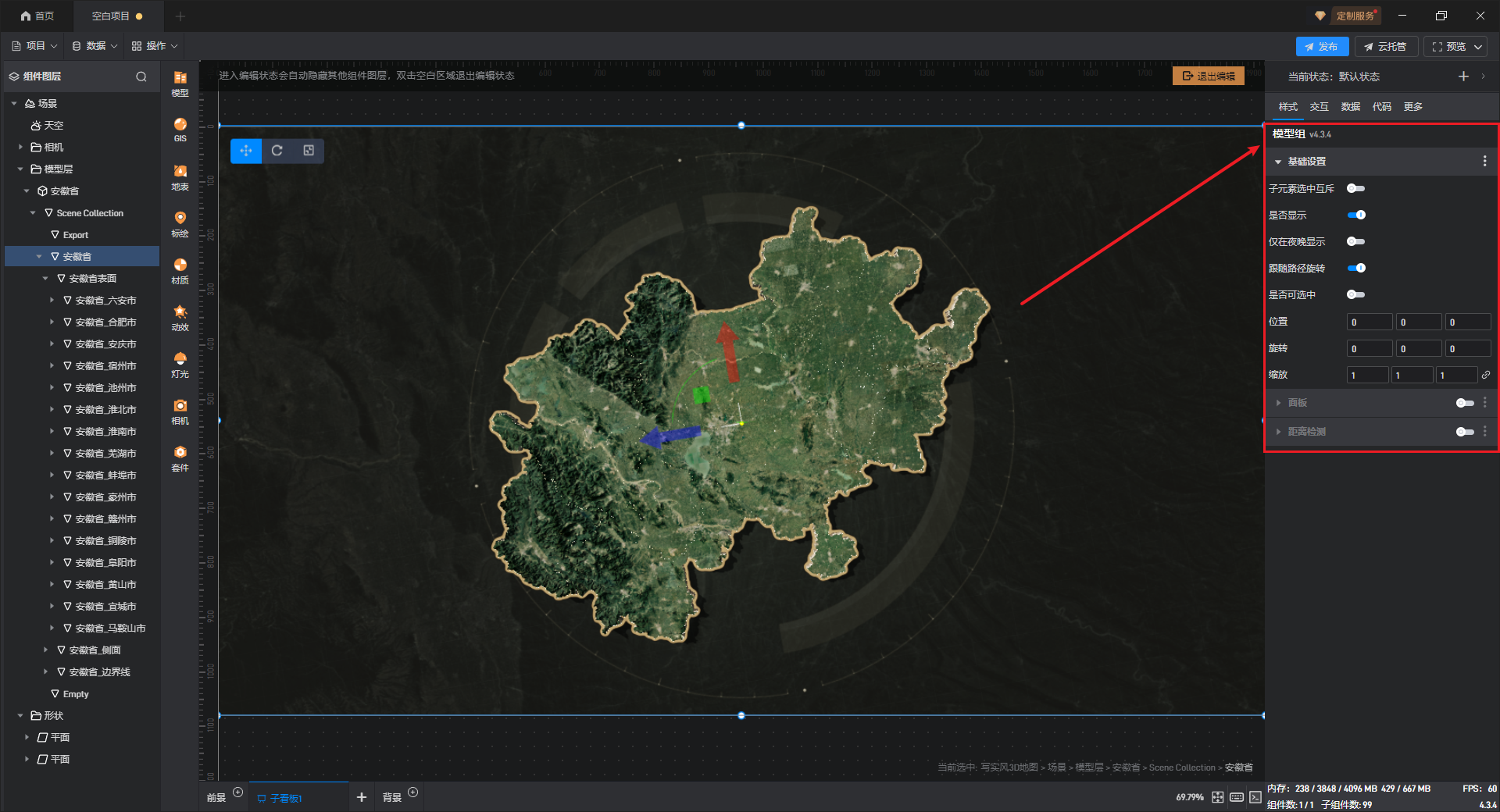

模型组指通过在模型编辑软件如 Blender 中对一些模型进行集合编组后导入鲸孪生中自动显示的图层，将图层展开即可看到在模型编辑软件中设置的图层效果。（点击查看具体教程 →模型组）

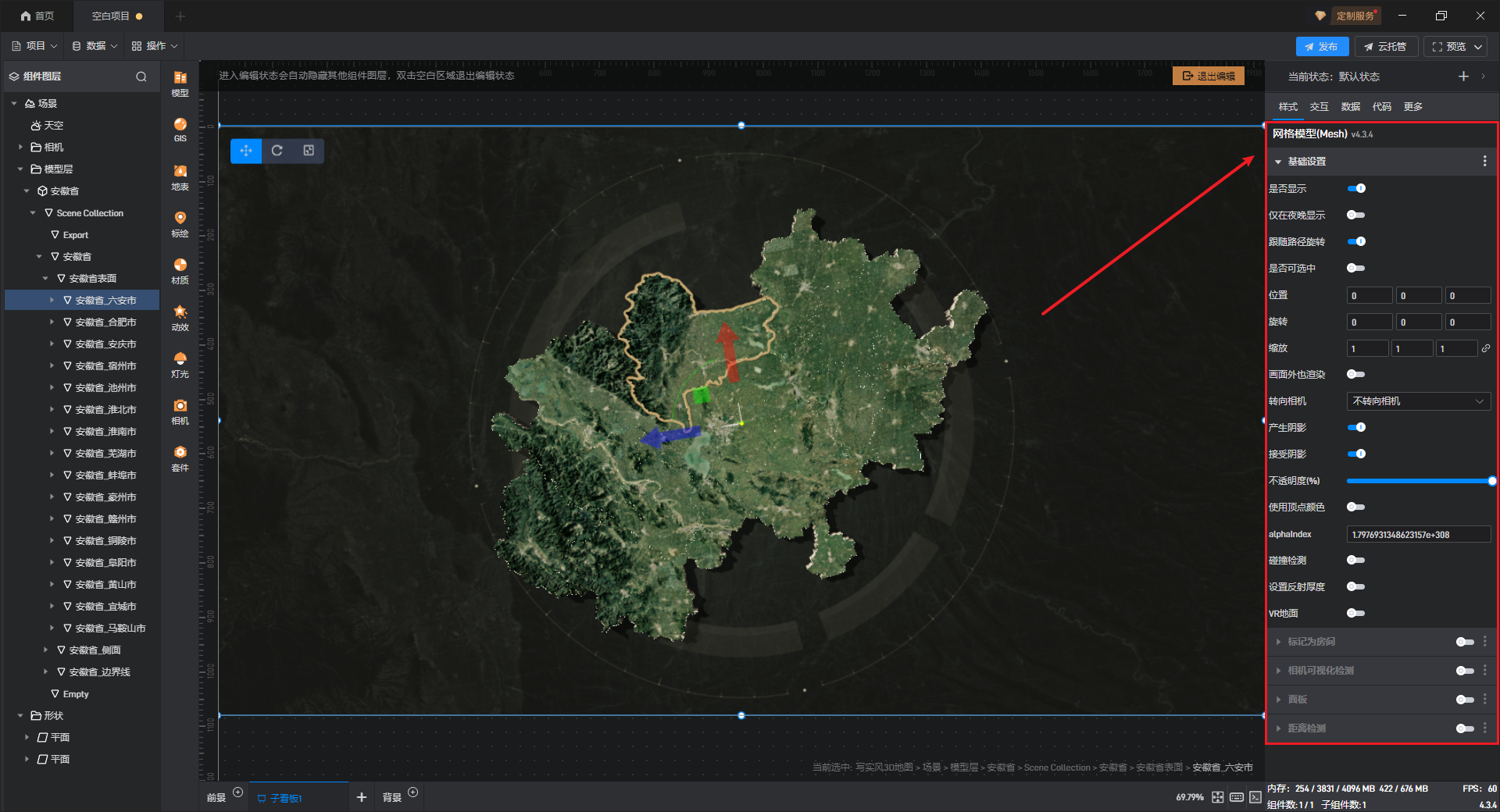

网格模型上的设置整体分为五大类，分别是基本设置、标记为房间、相机可视化检测、画板和物体距离检测。（点击查看具体教程 →网格模型）

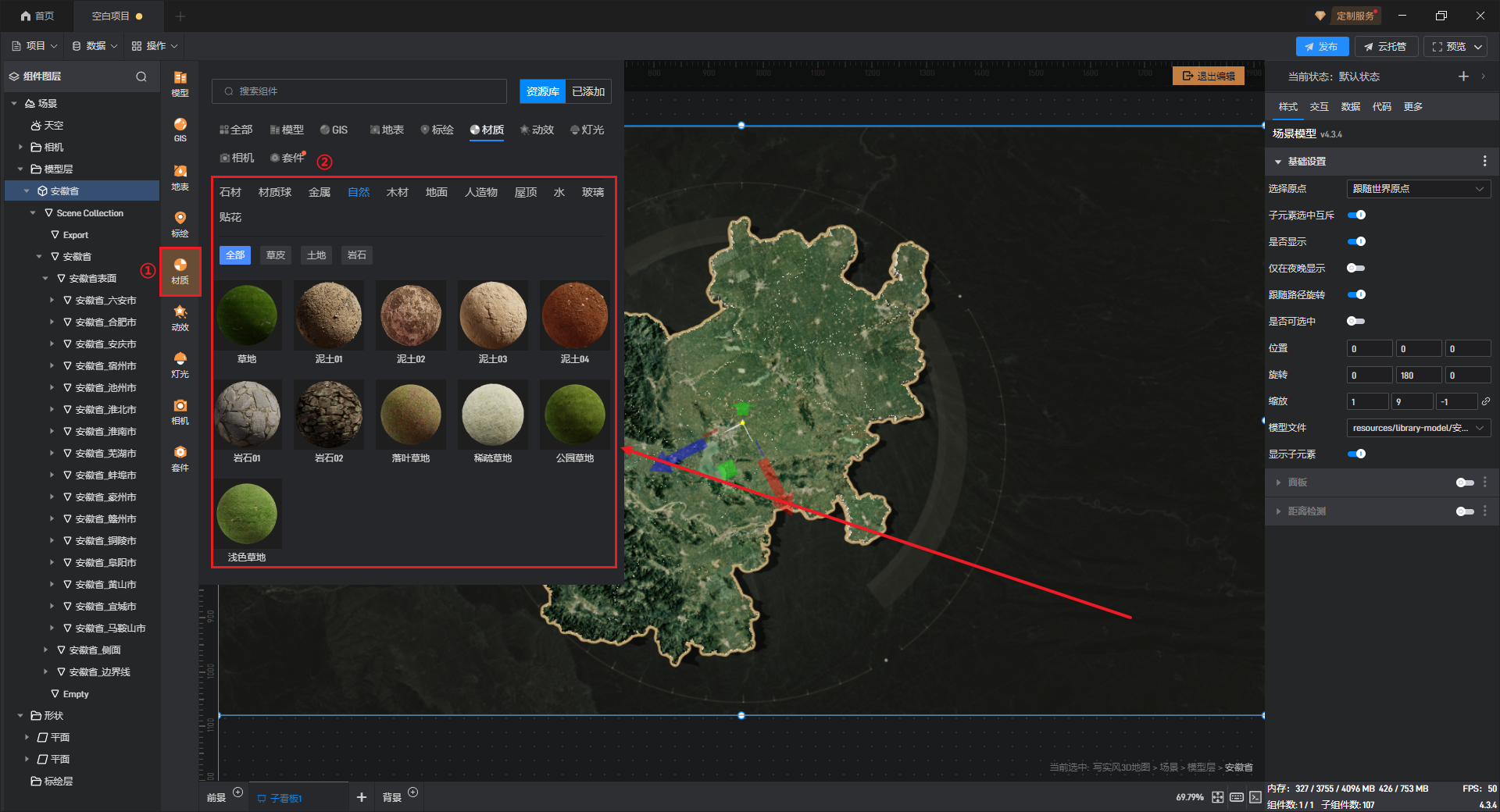

在组件库中点击材质，可以为地图替换各种类型的材质，如下图所示：

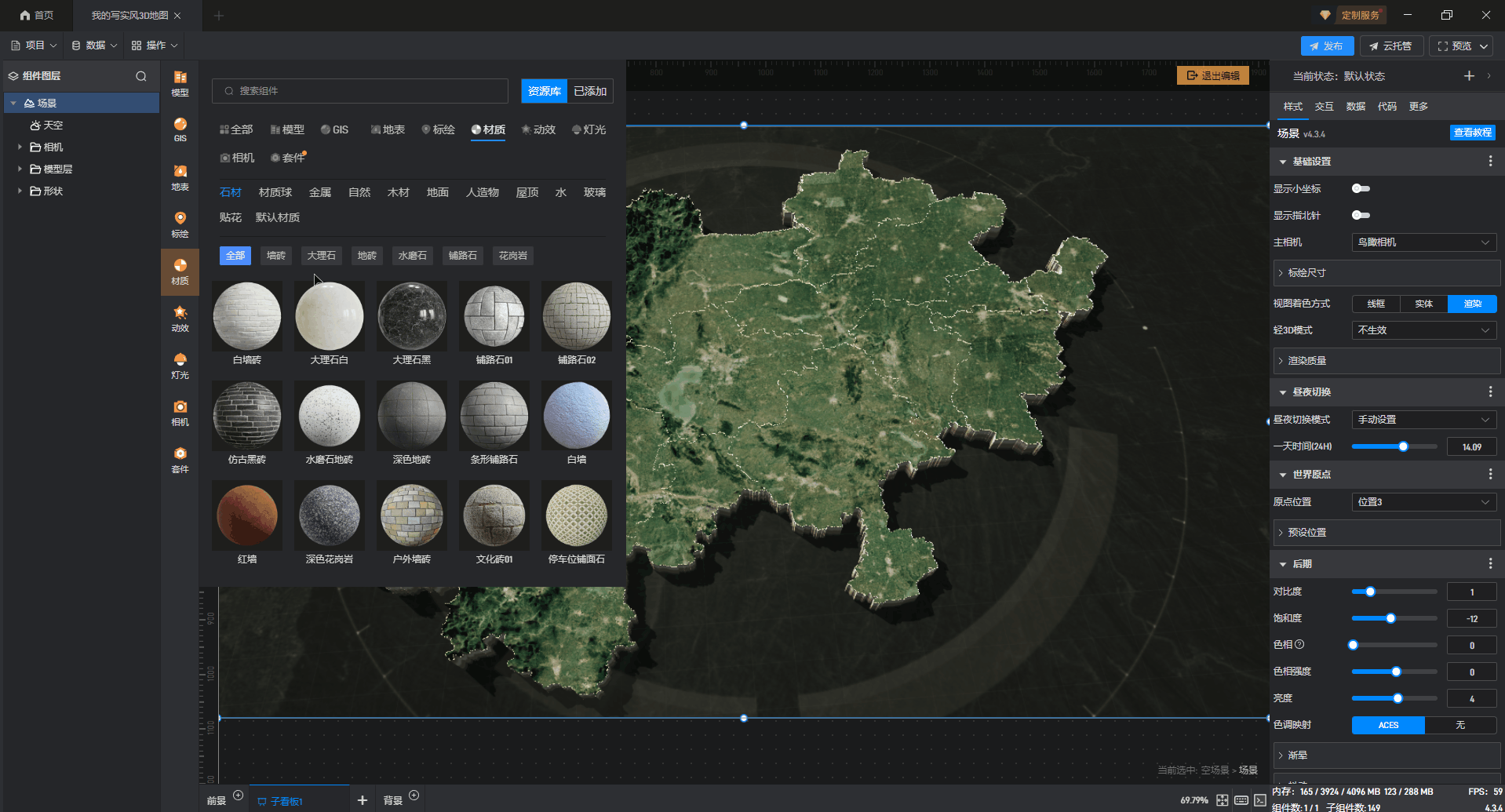

添加不同类型的材质，效果如下图所示：

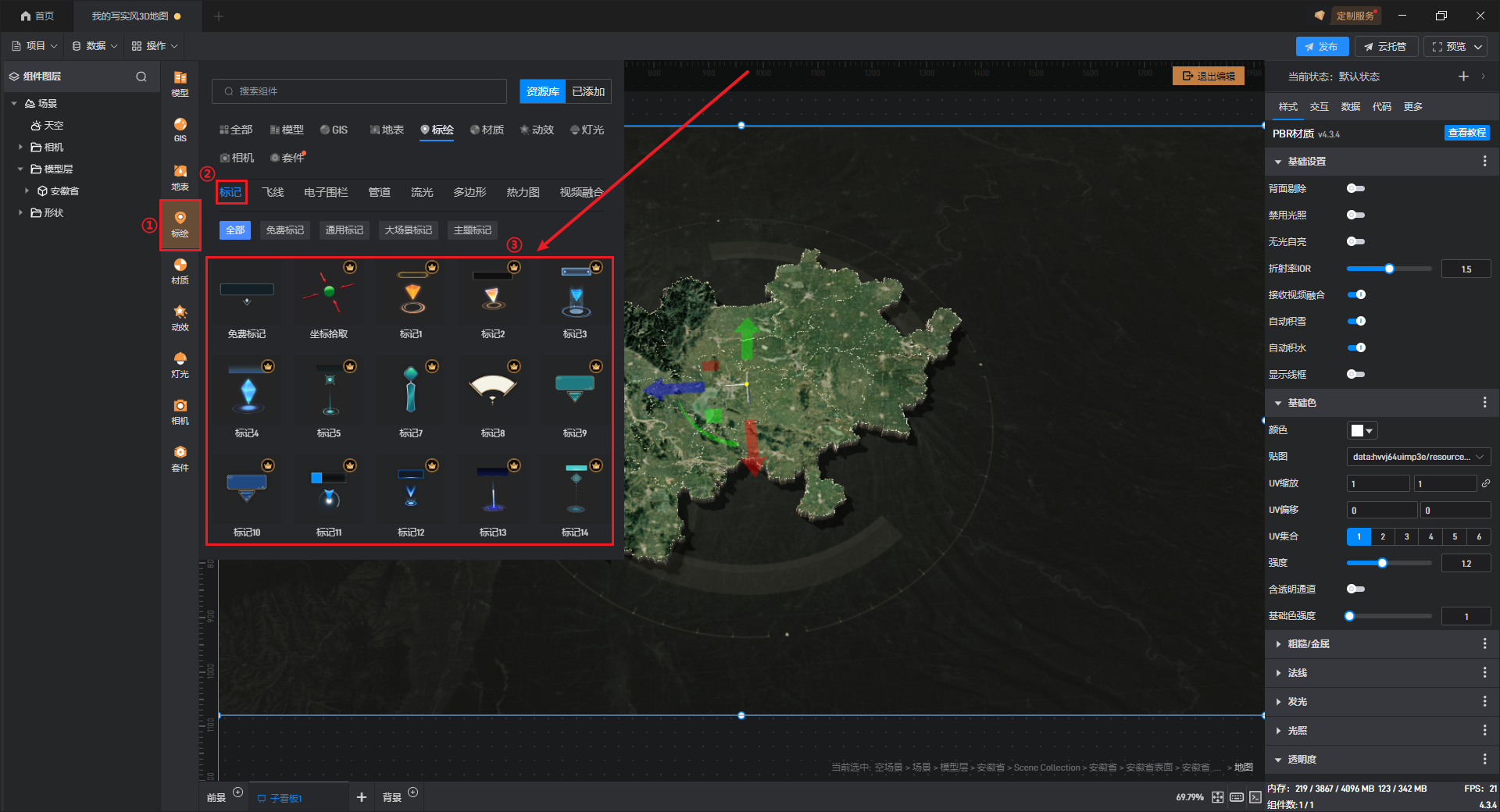

在组件库中点击“标绘”，可以为地图添加“标记”，如下图所示：

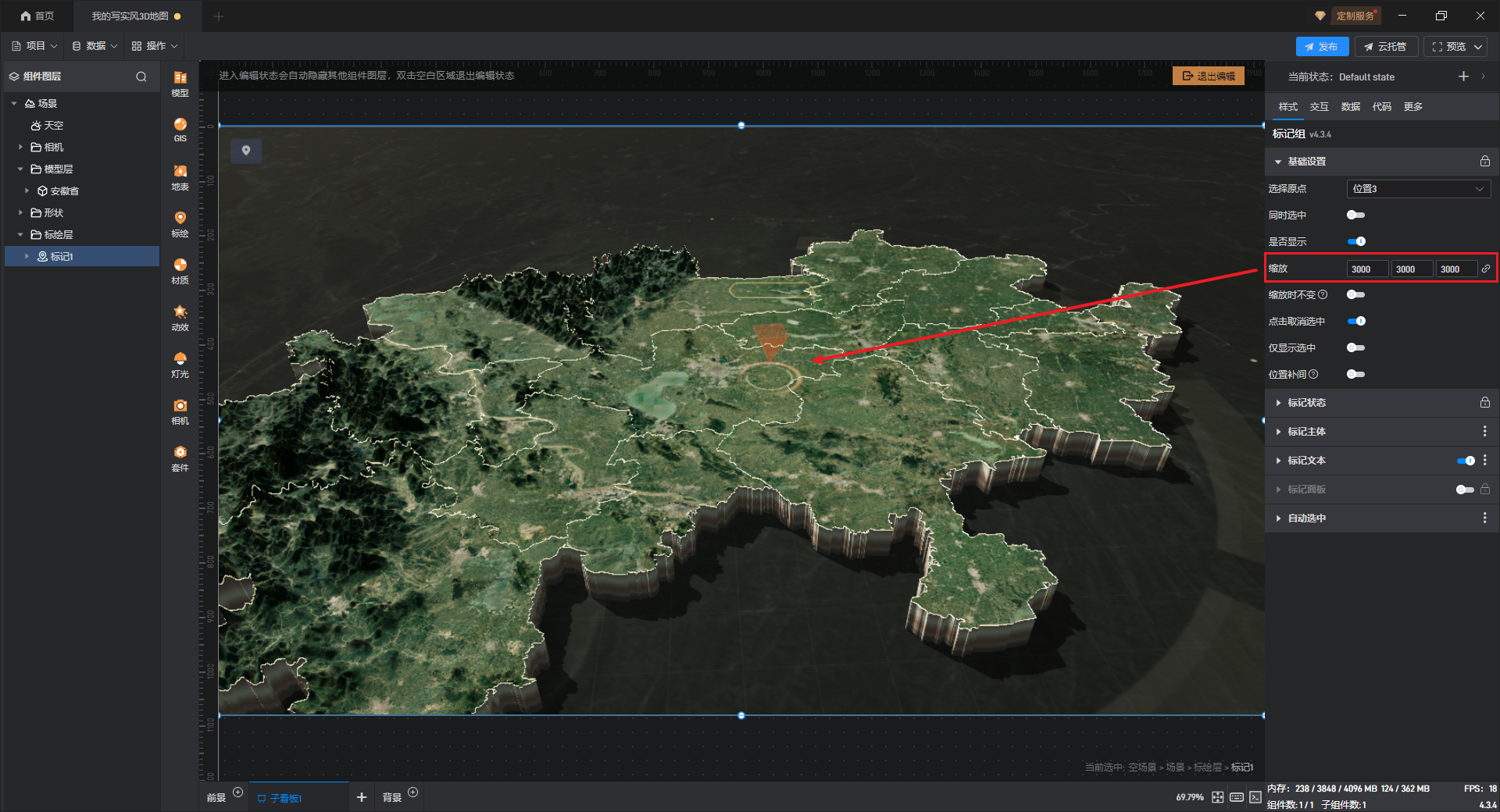

添加的标记点默认会比较小，需要在右侧样式中调整它的缩放比例。（点击可查看对应的视频教程 →鲸孪生 3D 地图上添加和显示标记点）

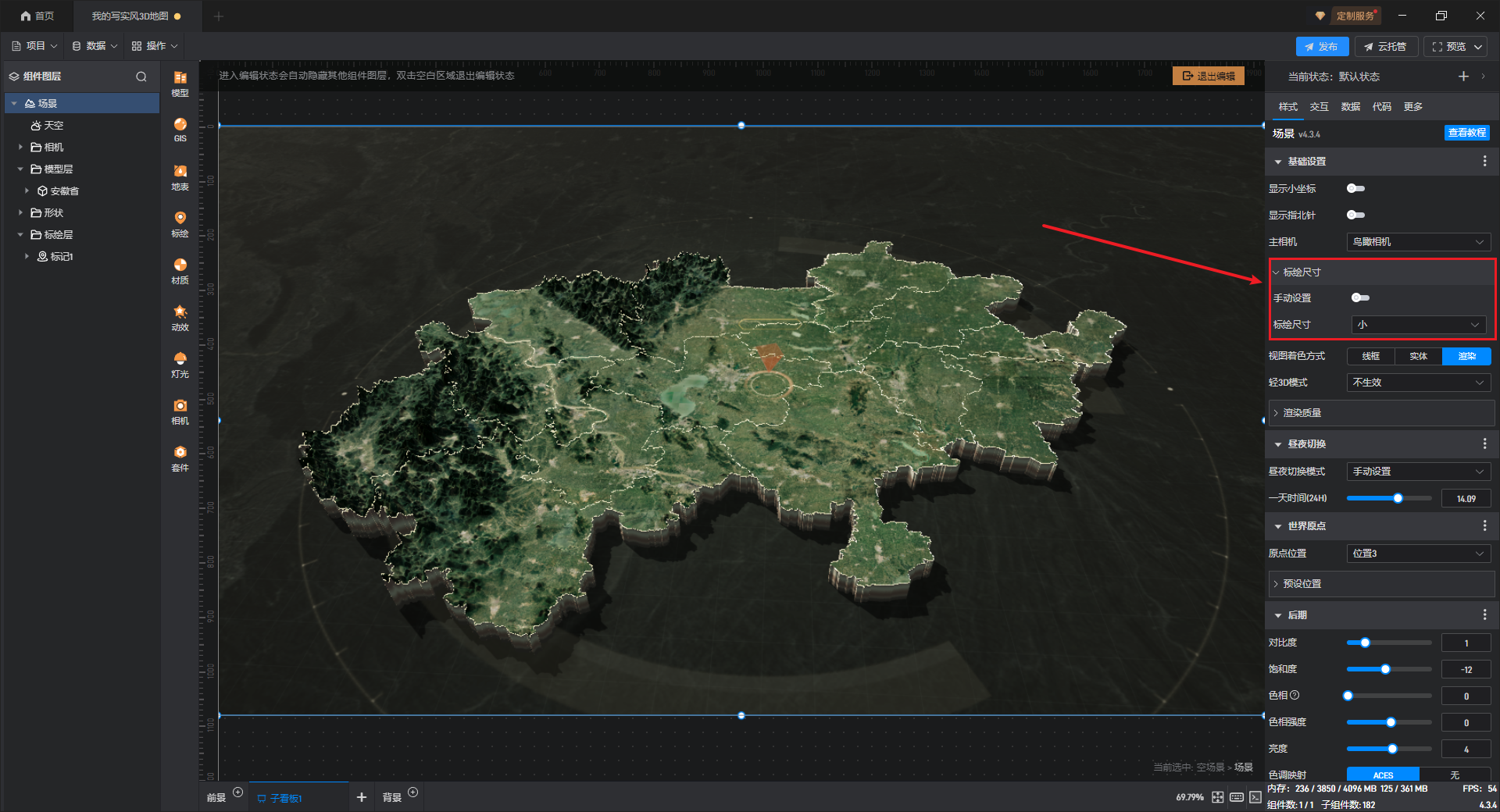

在场景图层中，我们也可以设置标记点的大小，在左侧点击组件图层中的“场景”，在右侧的样式设置中找到“标绘尺寸”，如下图所示：

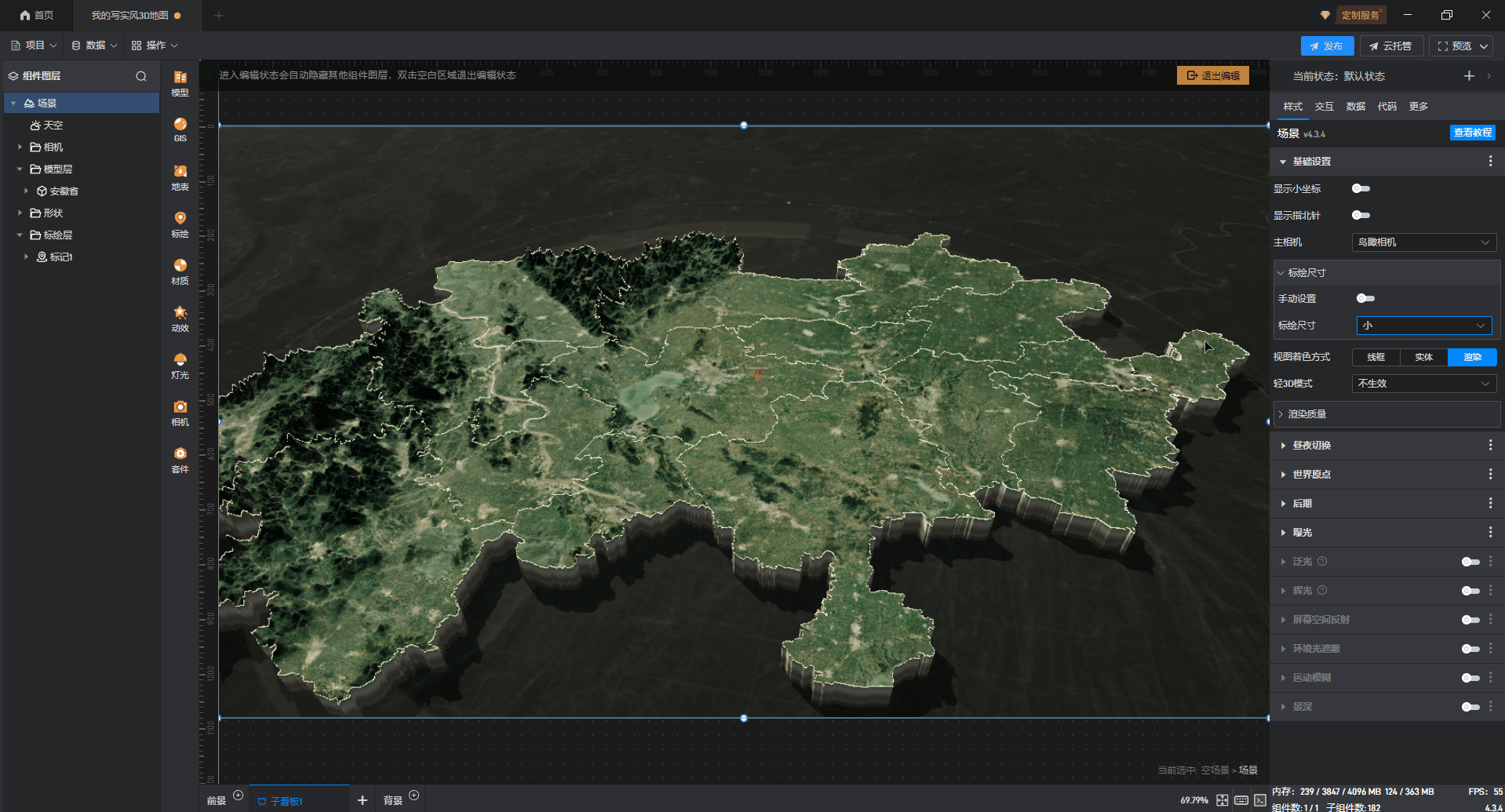

切换标绘尺寸为“大/小”，效果如下图所示：

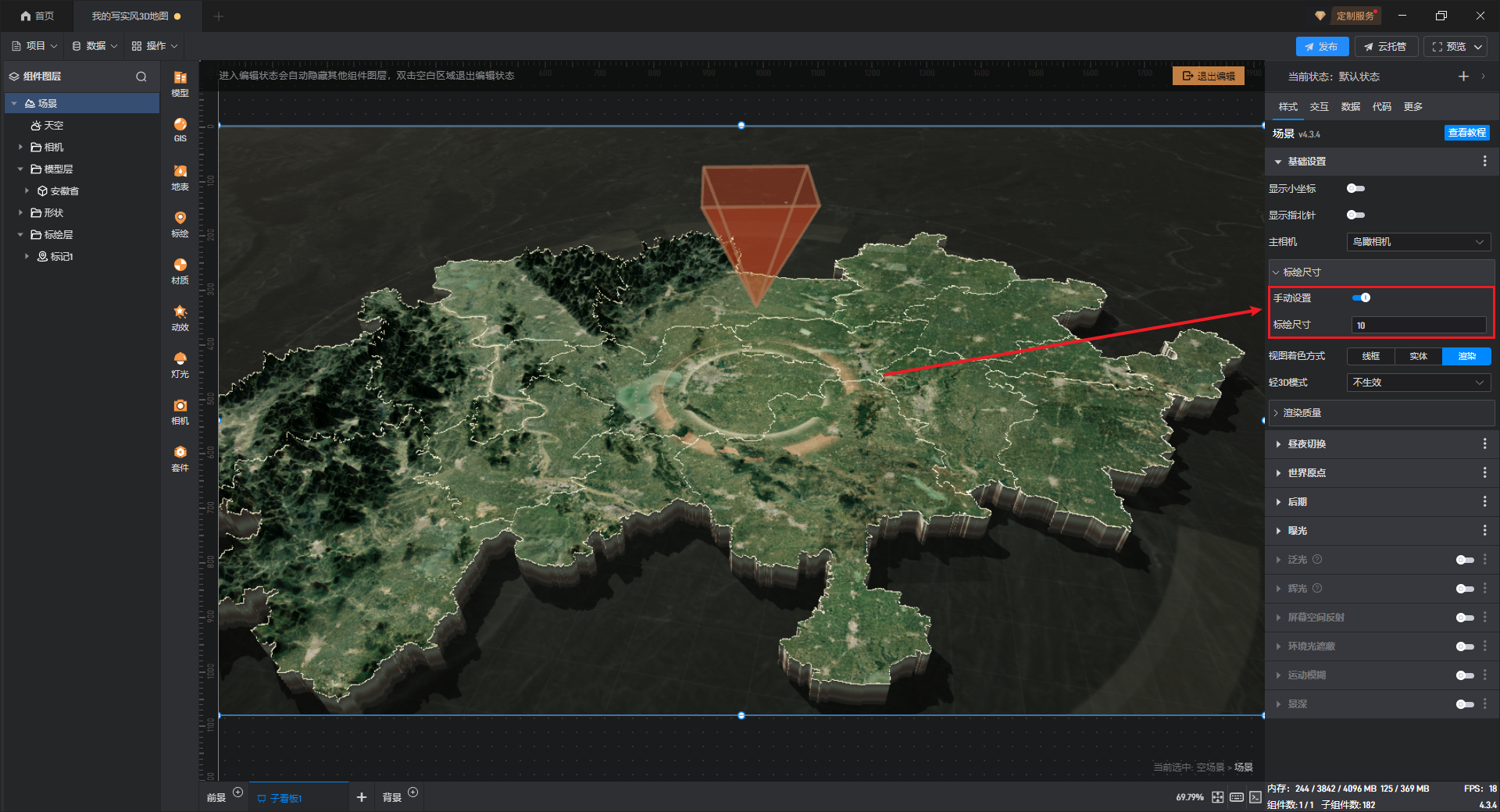

打开“手动设置”时，可以自定义设置标绘尺寸，如下图所示：
