3D柱状图

1. 简介

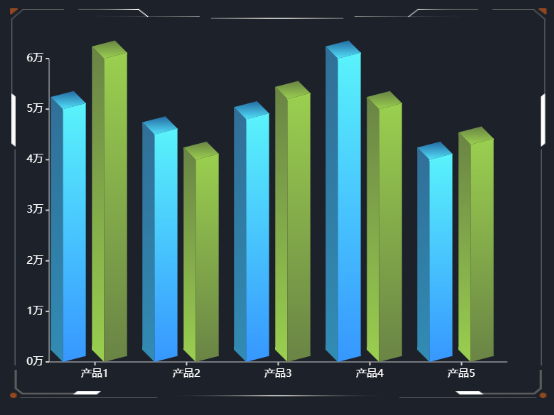

3D 柱状图是分组柱状图的立体展示。

2. 效果展示

3. 样式

在样式中可以设置分组柱状图组件的位置、颜色、坐标轴、提示信息和动画等。

接下来，会用以下示例数据对组件样式进行说明：

3.1 基本设置

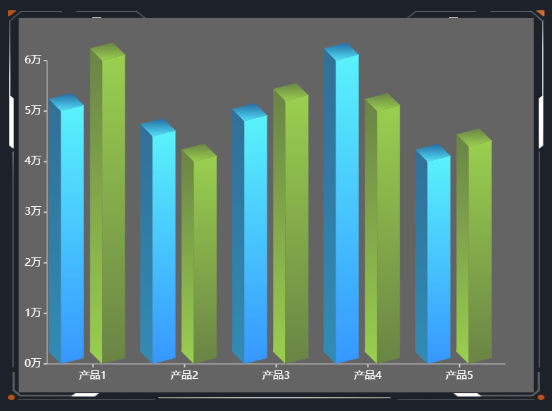

3D 柱状图 透明度变化，如下图所示：

3.2 颜色

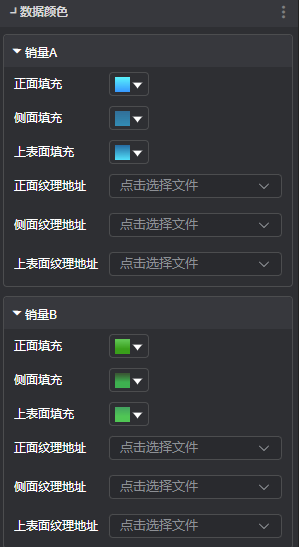

指示组件的填充颜色。给组件的 X 轴字段配置数据后，可以对这些字段单独进行颜色设置。

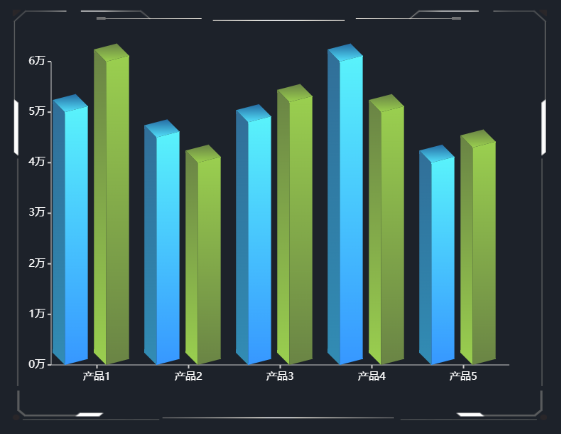

3D 柱状图 示例数据颜色，如下图所示：

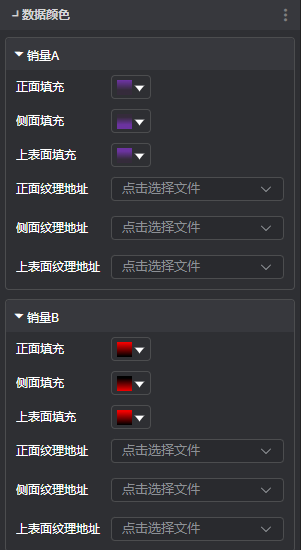

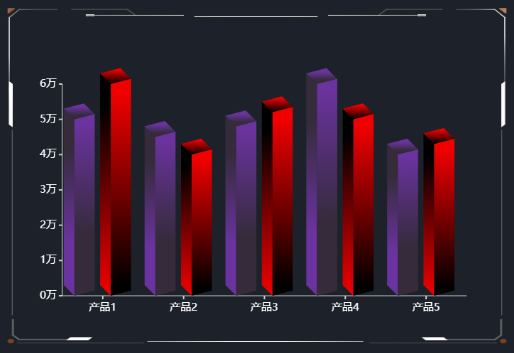

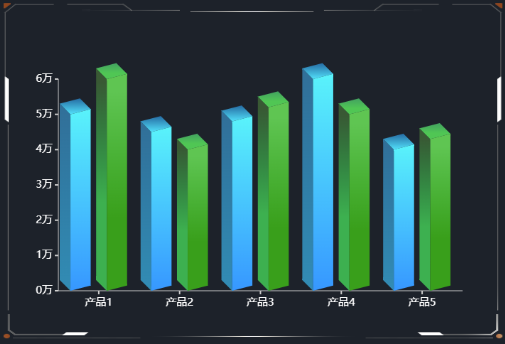

3D 柱状图 更换数据颜色，如下图所示：

3.3 X 轴

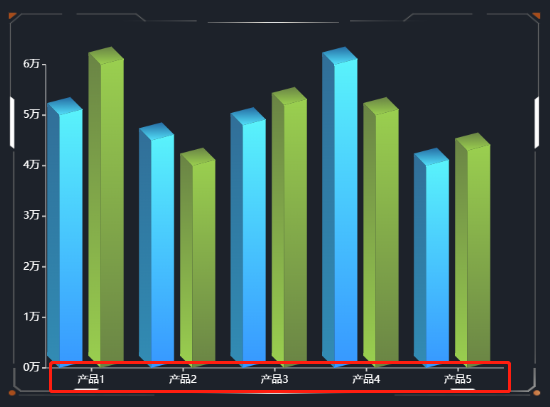

3D 柱状图 X 轴样式，如下图所示：

3.4 Y 轴

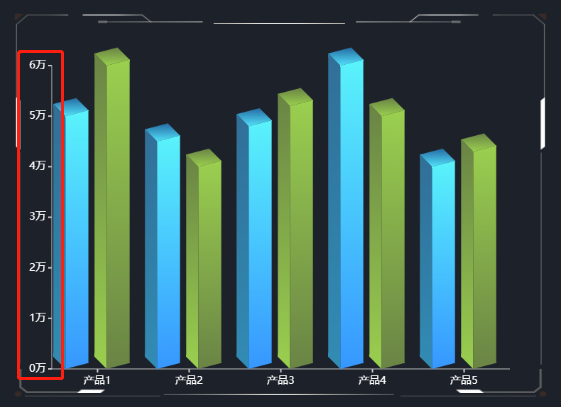

3D 柱状图 Y 轴样式，如下图所示：

【温馨提示】要注意Y 轴的轴刻度值设置，轴刻度值显示格式有两种：数值和百分比，注意选择和数据相对应的格式。轴刻度值设置有两种：自适应和自定义，在自定义的时候要注意最小、最大刻度值的设置，必须比数据的值大。

3.5 缩略轴

缩略轴，是一个辅助查看数据的组件，开启缩略轴后可以看数据全貌，也可以看具体的数据内容，最主要的是可以拖拽缩略轴观察数据在一定区间内的演变。
3D 柱状图 缩略轴样式，如下图所示：

3.6 网格线

网格线易于查看和计算数据，在这里可以对组件的 X 轴、Y 轴的网格线进行设置，包括线条类型和粗细、线条颜色和粗细等内容。
3D 柱状图 网格线样式，如下图所示：

3.7 辅助线

辅助线是一种参考线、分界线，设置辅助线的位置可以对数据分布形态进行分割和归纳，使得数据分布形态及趋势更加明显。当线条类型为虚线时，可以设置 Y 轴的虚线粗细。

例如，将辅助线线条位置设置为30000，此时组件上会出现一条供参考的分界线，帮助我们查看以数据“30000”为分界的数据分布形态。

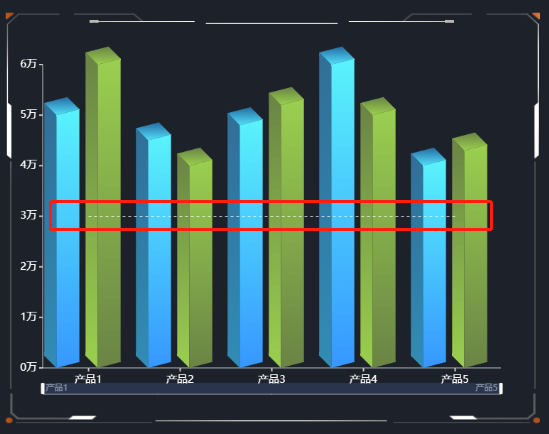

3D 柱状图 辅助线位置设置，如下图所示：

3D 柱状图 辅助线样式，如下图所示：

3.8 排序

将数据按一定顺序来呈现在组件中，组件的排序方式有 3 种：不排序、从小到大、从大到小。
3D 柱状图 从小到大排序样式，如下图所示：

3.9 图形形状

图形形状描述的是组件中数据的条形形状，除此以外还可对图表的柱形和分割线进行相关样式设置。

3D 柱状图 长方体样式，如下图所示：

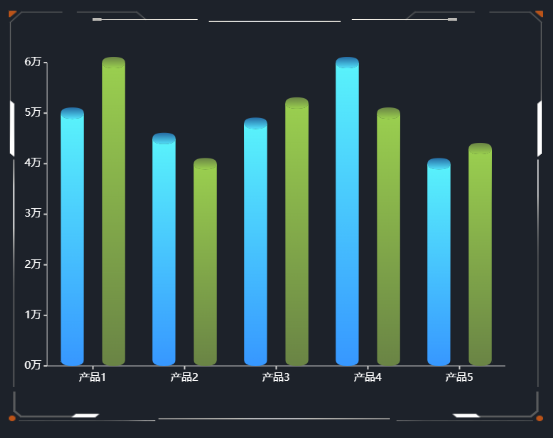

3D 柱状图 圆柱样式，如下图所示：

3.10 图形文本

图形文本是将每个子条形的数值或百分比显示在组件的图形上面。
3D 柱状图 图形文本位置在内部样式，如下图所示：

3D 柱状图 图形文本位置在外部样式，如下图所示：

3.11 图例

鼠标移动到图表中会出现每条数据的具体内容，可以了解每项代表的意思。图例设置包括图例位置、颜色、大小及偏移量。

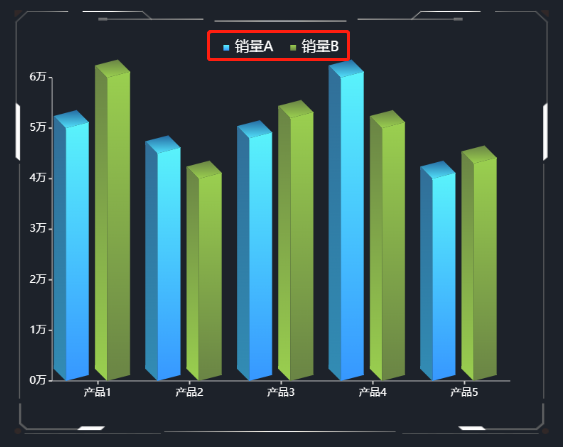

3D 柱状图 图例顶部居中样式，如下图所示：

【温馨提示】图例不会随着组件大小变化而变化，但会遮住组件具体内容，此时需要调整组件的内边距以达到内容的完整展现。

3.12 内边距

内边距可以设置组件中心距离上下左右边框各自的位置，单位为px。

3.13 提示信息

提示信息指的是鼠标移动到组件上时显示的信息，提示信息样式包括：提示框样式、文字样式和数据格式的设置。

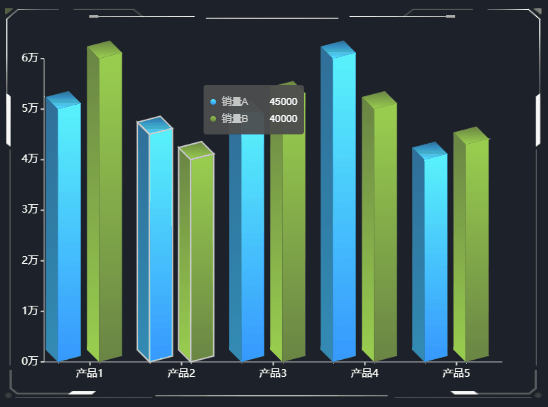

3D 柱状图 提示信息样式，如下图所示：

3.14 展示设置

可以设置组件中数据的展示形式，组件的展示形式有 2 种：滚动展示和轮播展示。未开启循环播放时，动画只在启动全屏时播放一次，开启循环播放之后才会按照间隔时间循环播放动画。
3D 柱状图 轮播效果，如下图所示：

3.15 大小＆位置

通常我们可以通过直接点击和拖动组件来设置大小和位置，在这里也可以通过直接输入X 坐标、Y 坐标、宽和高来设置。

3.16 边框设置

在此处可以对组件边框的边框颜色、宽度、图形边框圆角半径等样式进行配置。
3D 柱状图 边框样式，如下图所示：

3.17 背景设置

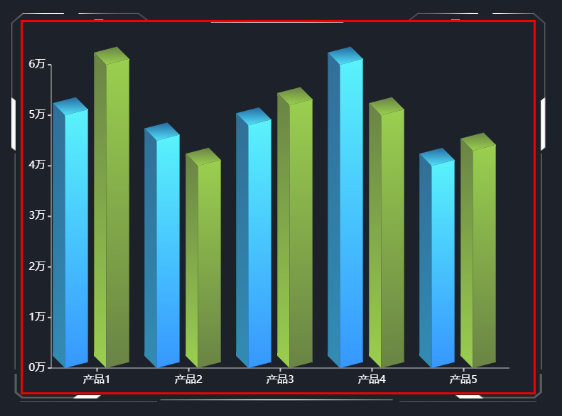

组件默认没有背景颜色，如果需要设置背景颜色，可以在此处进行设置，也可以将背景设置为一张图片或视频，可以选择填充方式和模糊程度。
3D 柱状图 无背景色样式，如下图所示：

3D 柱状图 有背景色样式，如下图所示：

4. 交互

交互功能为组件赋予了在一定条件下与大屏操作进行交互的能力。

【温馨提示】详细的交互设置请参考设置交互教程。

5. 数据

对数据进行配置可以让组件根据相应的数据显示对应的图形，目前，山海鲸可视化软件支持导入文件数据、连接数据库、连接 API、连接山海鲸数据管家等多种数据连接方式。

5.1 字段设置

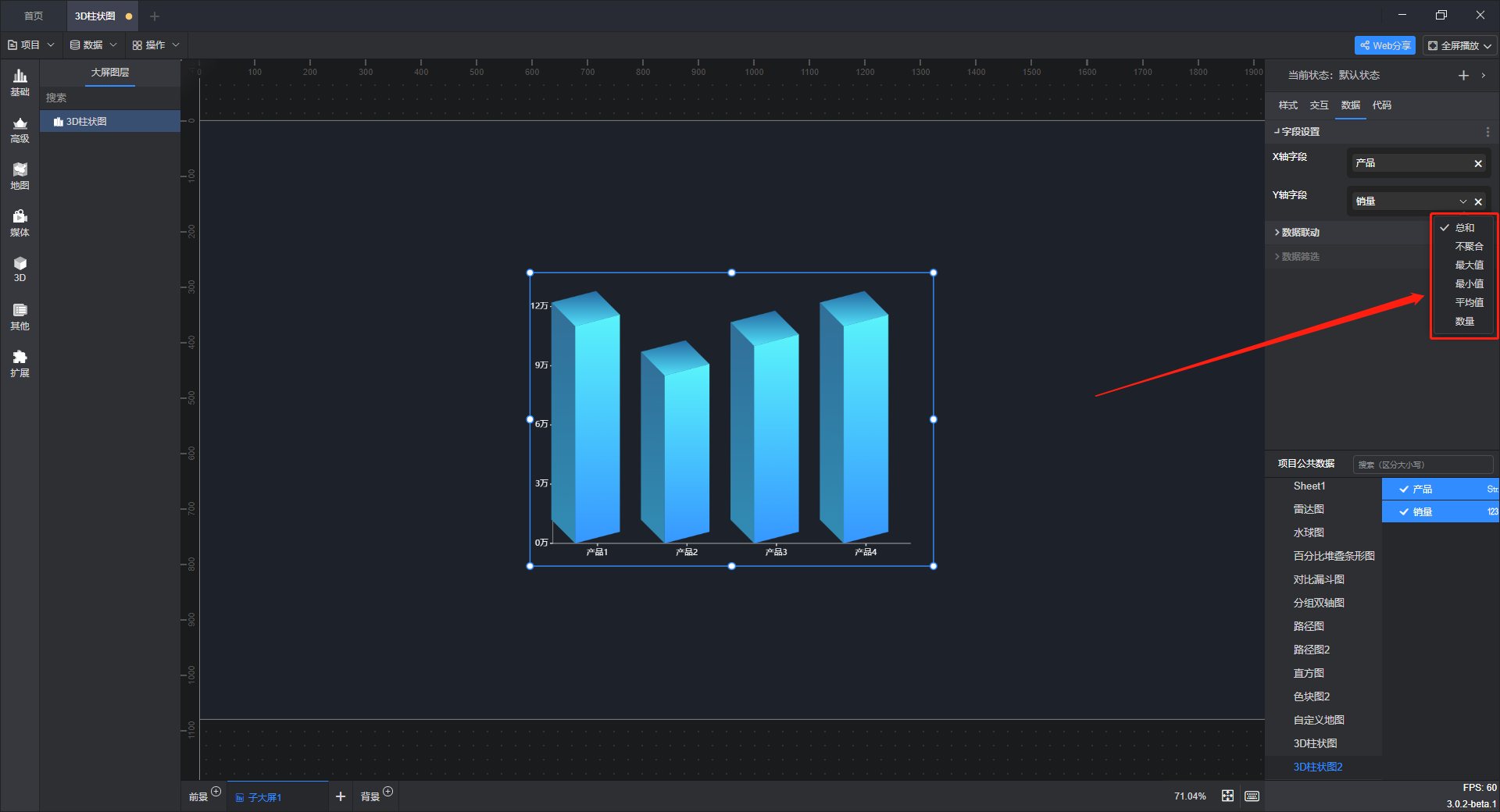

在组件中，X 轴字段为横坐标，反应了条形的组成部分，Y 轴字段为纵坐标，反应了每一个条形部分的长度。可将数据拖拽放入对应轴字段展示数据，也可单击后一一勾选。

堆叠条形图组件的字段设置有以下三种情形：

5.1.1 情形一

当X 轴为一个字段，Y 轴为一个字段时，组件如下所示：

上图中所用示例数据如下：

其中，X 轴使用了“产品”字段，Y 轴使用了“销量”字段，上图中的“销量”自动进行了聚合处理（求和），包括同一产品两个销量数据总和，也可以手动修改聚合方式，设置位置如下所示：

5.1.2 情形二

当X 轴为一个字段，Y 轴为多个字段时，组件如下所示：

上图中所用示例数据如下：

其中，X 轴使用了“产品”字段，Y 轴分别使用了“销量 A”和“销量 B”两个字段，在上图中可以清楚看到同一产品销量的对比情况。

5.1.3 情形三

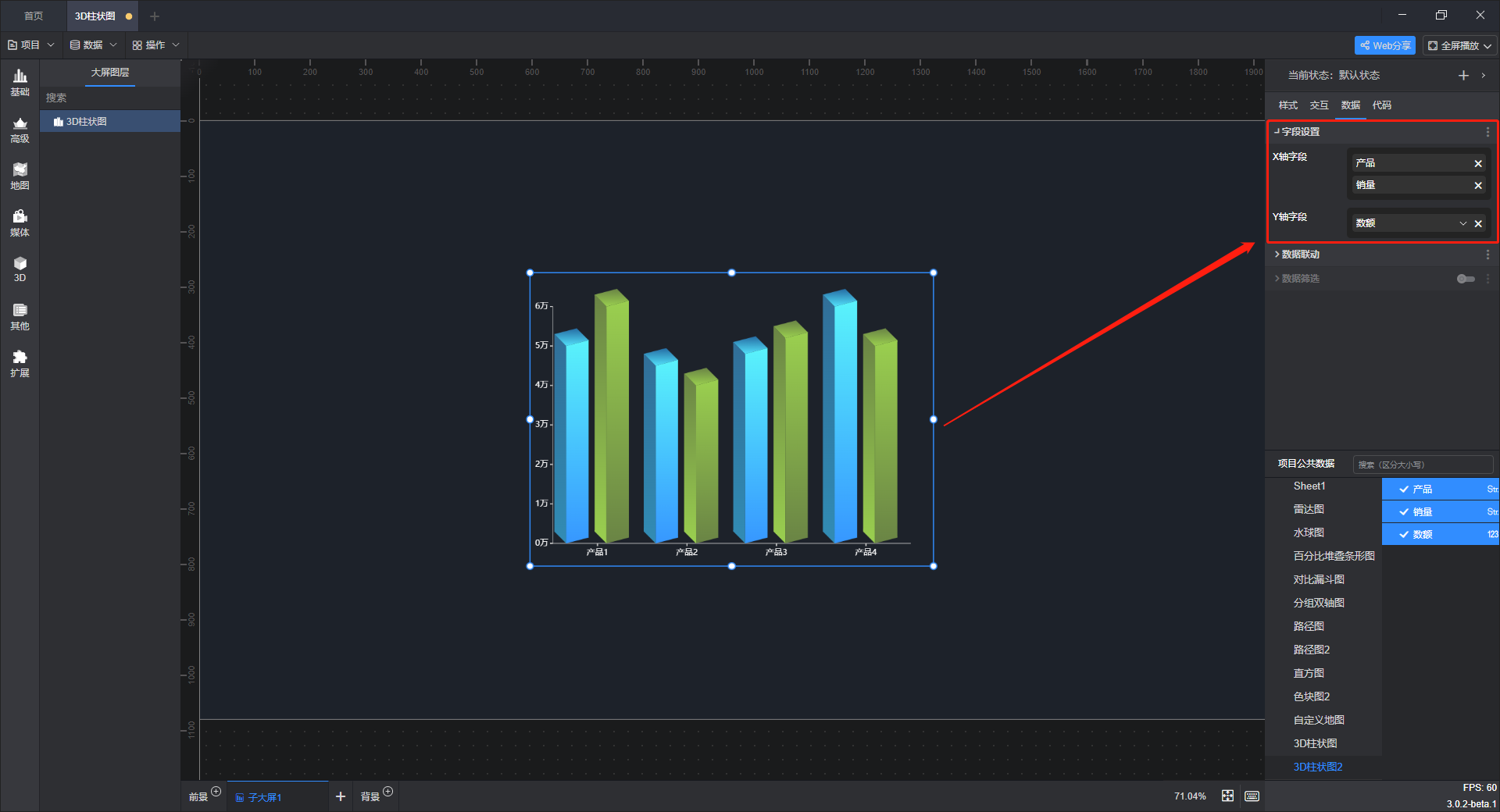

当X 轴为两个字段，Y 轴为一个字段时，组件如下所示：

上图中所用示例数据如下：

其中，X 轴使用了“产品”和“销量”两个字段，Y 轴使用了“数额”字段，在上图中可以清楚看到同一产品销量的对比情况，组件中的“销量”字段起了标识性别的作用。

【温馨提示】“情形一”和“情形二”属于组件的常规用法，“情形三”属于组件的特殊用法，目前，只有少量基础图表组件可以这样使用。

5.2 动态数据项

使用动态数据，可以更灵活地对组件中的每一个样式属性做设置。

【温馨提示】详细的动态数据项设置请参考设置动态数据项教程。

5.3 数据联动

假设有 2 个表单分别为表单 A、表单 B，将 A 表单里某个字段的值作为查询条件，关联引用出 B 表单的数据，并填写到指定的字段中，就是数据联动。

【温馨提示】详细的数据联动设置请参考设置数据联动教程。

5.4 数据筛选

将满足条件的数据通过筛选过滤出来。

【温馨提示】详细的数据筛选设置请参考设置数据筛选教程。

6. 代码

通过添加JavaScript 文件，可以满足对组件进行二次开发的需求。

例如，我们希望组件能够自动在大屏上向右移动，只需添加相应的JavaScript 文件即可实现，以下为本教程使用的示例代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

/**
 * Extension.prototype.element;
 * Extension.prototype.enabled;
 * Extension.findExtensionsOfClass(className)
 * Element.prototype.setOption()
 * Element.prototype.getOption()
 * Element.prototype.getFullData()
 * Element.prototype.name
 */
class Button{
  update(){
    const position = this.element.getOption(
      ["position"]
    );
    // 当前元素在X轴上移动一定的距离
    this.element.setOption(
      ["position"],
      [(position[0] + 1 )%100,position[1]]
    );
  }
}
export default Button;

点击“选择资源文件”，添加含示例代码的 JavaScript 文件。

添加完成后会代码会自动执行，此时组件已经能够自动在大屏上向右移动了。

【温馨提示】详细的代码设置请参考二次开发教程。

7. 扩展设置

组件的每个样式属性都可以打开一个“扩展设置”菜单，将鼠标移至属性名称的右侧点击后即可看到，菜单共包含三个选项：“条件样式”、“调用代码示例”、“生成数据字段”。

7.1 条件样式

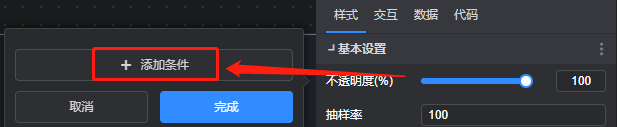

此功能可以将已经设置好的数据条件应用于组件的样式属性中，便于实现组件在不同条件下的状态。

【温馨提示】详细的条件样式设置请参考数据条件教程。

7.2 调用代码示例

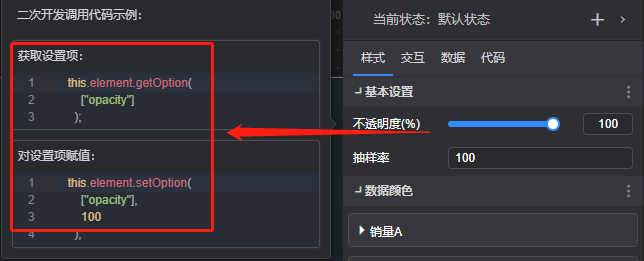

此功能用于组件的二次开发，便于编写二次开发相关的JavaScript 代码。

【温馨提示】详细的调用代码示例设置请参考二次开发教程。

7.3 生成数据字段

此功能可以给组件的样式属性生成一个“动态数据项”，便于精准控制样式的属性值。

【温馨提示】详细的生成数据字段设置请参考设置动态数据项教程。

8. 组件状态

组件可以设置多个状态，状态之间可以通过设置状态触发条件来进行切换。

【温馨提示】详细的组件状态设置请参考设置组件的多状态教程。

9. 数字孪生大屏应用案例

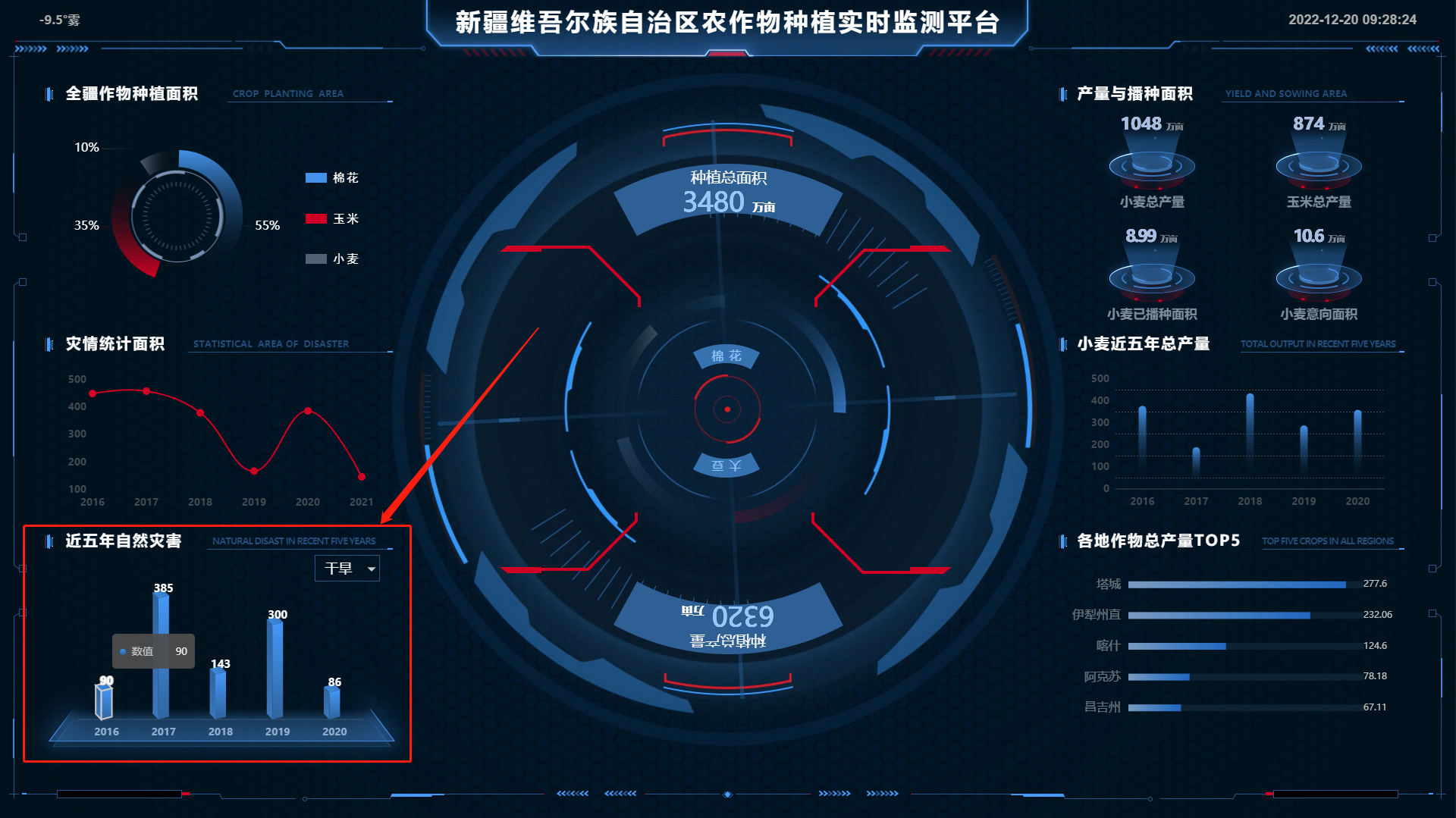

9.1 新疆维吾尔族自治区农作物种植实时监测数字孪生大屏

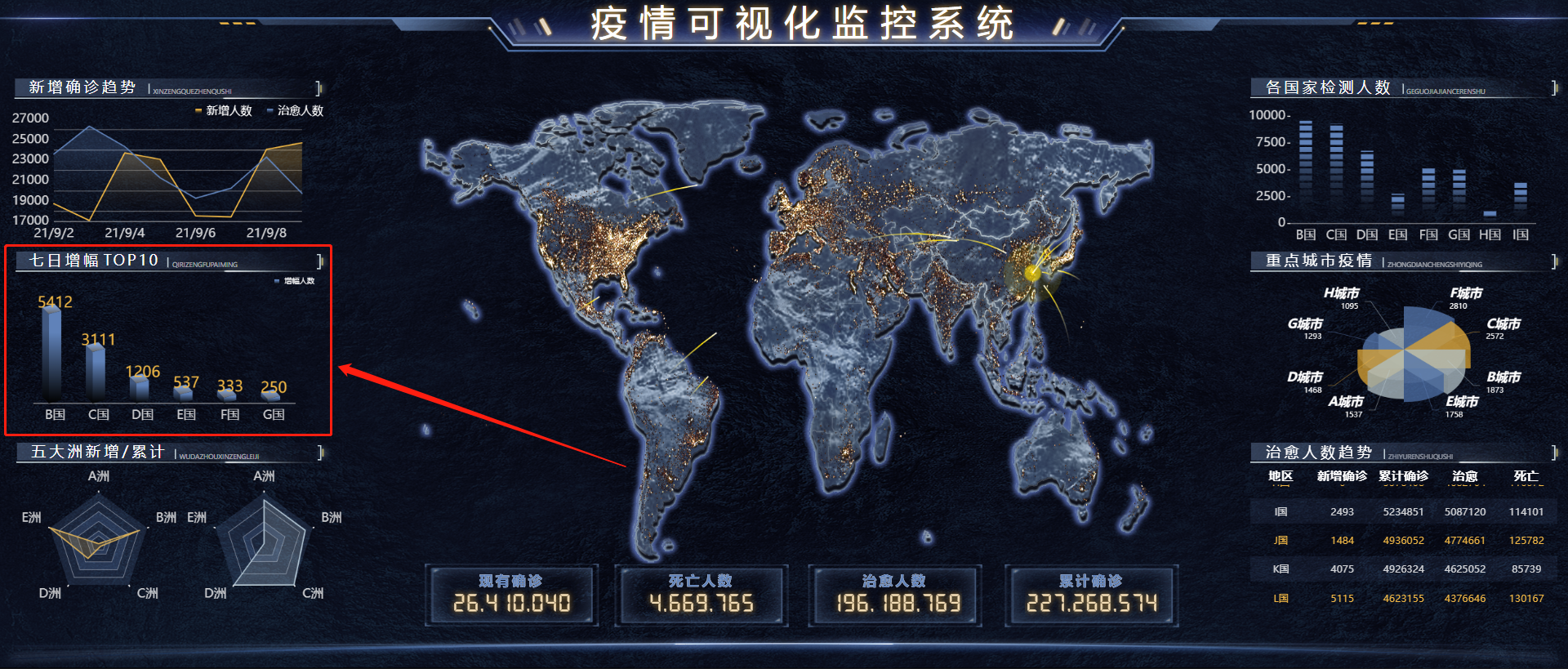

9.2 疫情可视化监控系统 数字孪生大屏

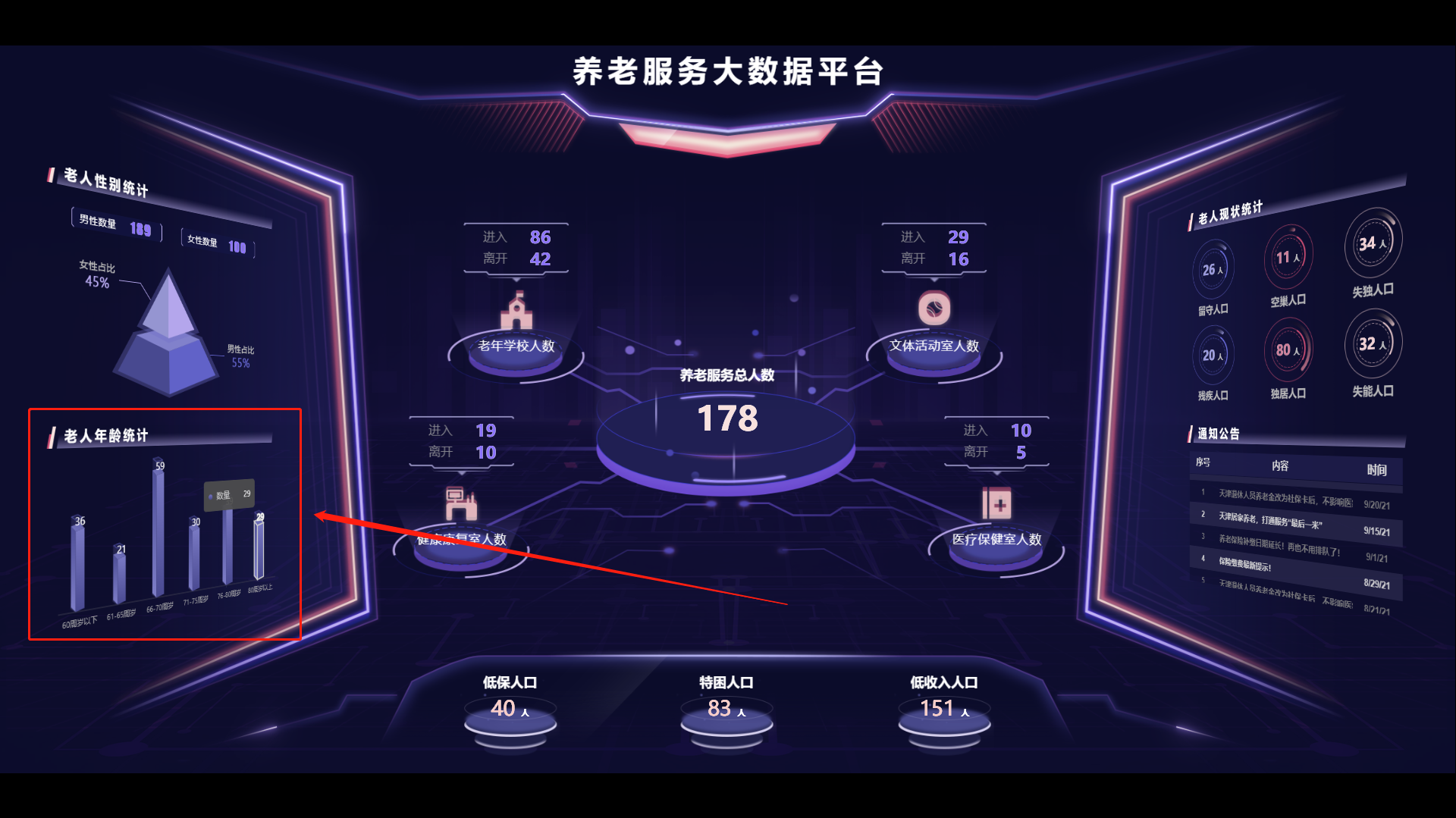

9.3 养老服务大数据数字孪生大屏
