矩形图

1. 简介

矩形图是一种有效的实现层次结构可视化的图表结构。在矩形图中，各个小矩形的面积表示每个子节点的大小，矩形面积越大，表示子节点在父节点中的占比越大，整个矩形的面积之和表示整个父节点。通过矩形图及其钻取情况，我们可以很清晰地知道数据的全局层级结构和每个层级的详情。

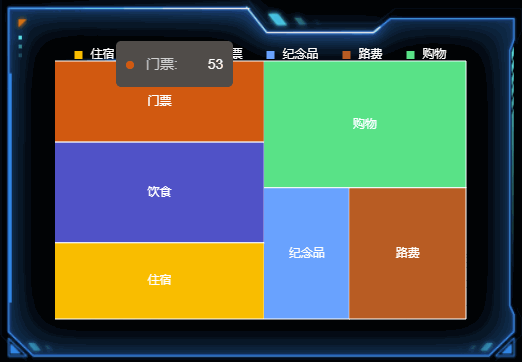

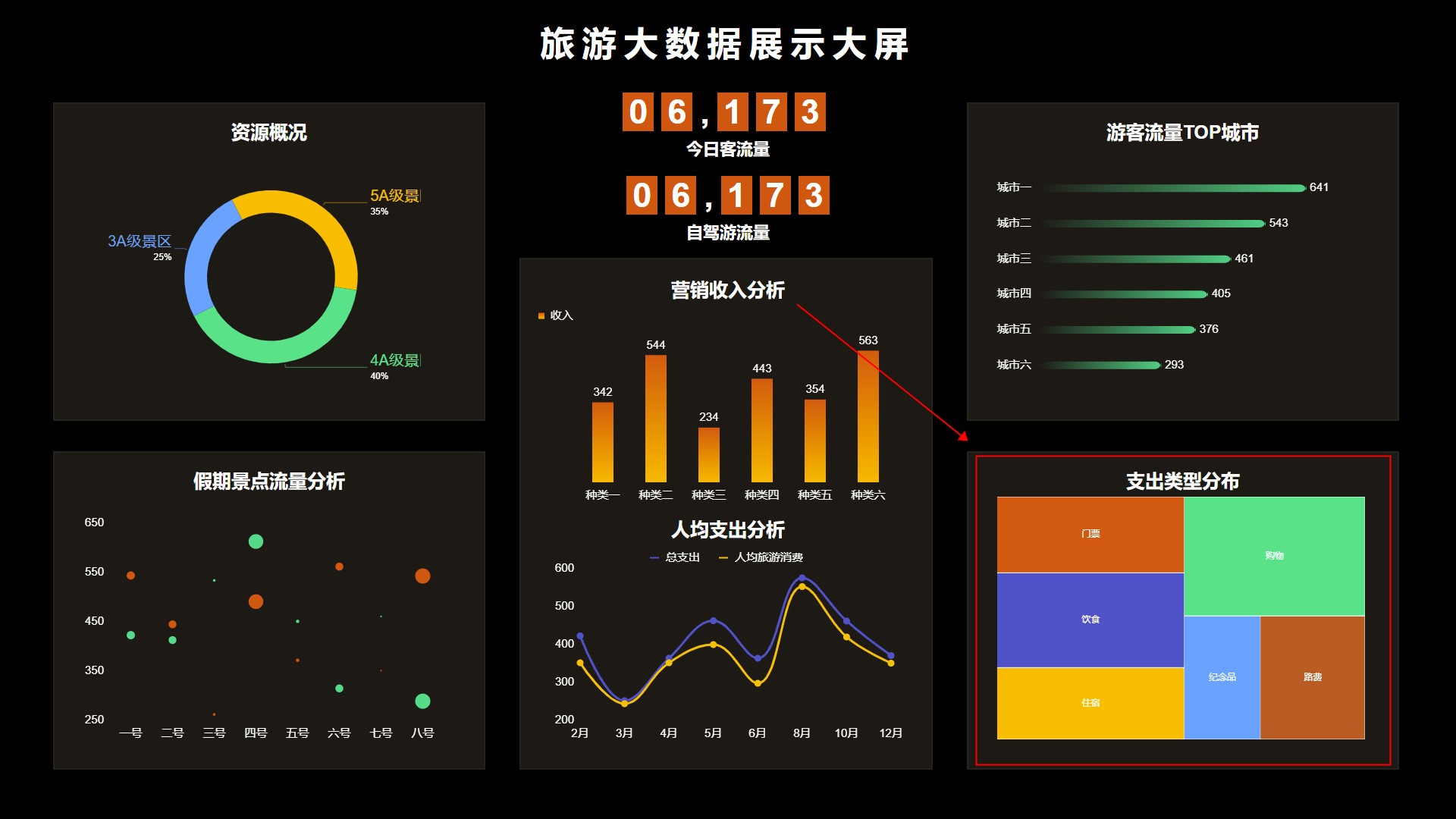

2. 效果展示


3. 样式

在样式中可以设置堆叠条形图组件的位置、颜色、图形文本和提示信息等。

接下来，会用以下示例数据对组件样式进行说明：

类型	分布
住宿	50
饮食	66
门票	53
纪念品	35
路费	48
购物	80

3.1 基本设置

配置项	说明
不透明度	1）根据个人喜好或整体和谐度合理地使用透明度，会让大屏布局更美观；	2）这个设置项的一个常见用法是结合条件样式/交互/多状态来实现组件的显示和隐藏。

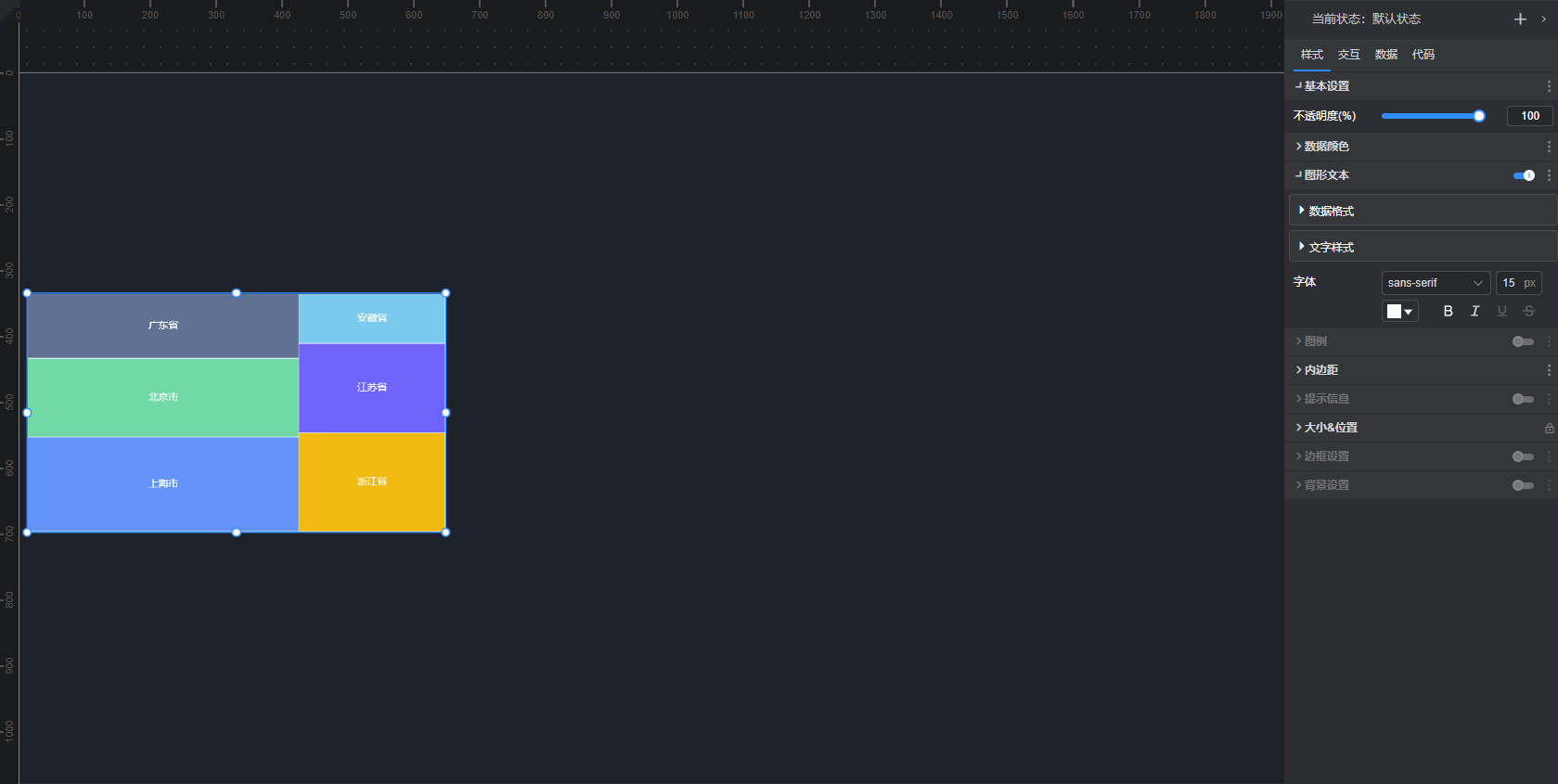

矩形图 透明度变化，如下图所示：

3.2 数据颜色

指示组件的填充颜色。给组件的分类字段配置数据后，可以对这些字段单独进行颜色设置。

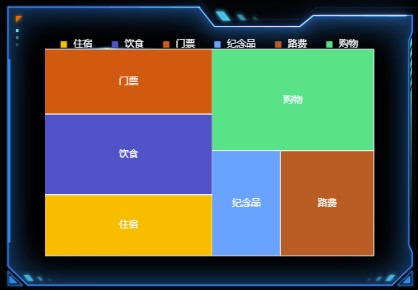

矩形图 示例数据颜色，如下图所示：

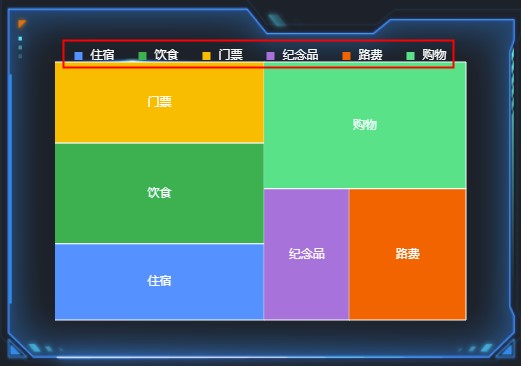

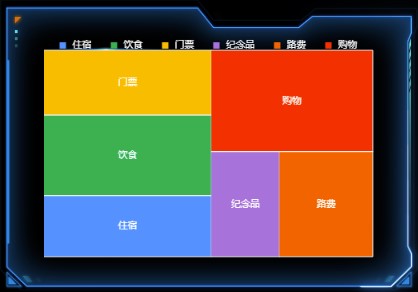

矩形图 更换数据颜色，如下图所示：


3.3 图形文本

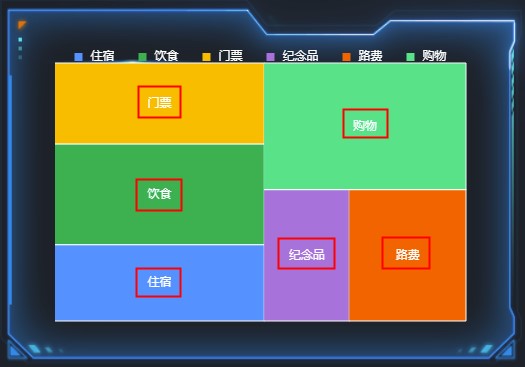

图形文本是将每个子条形的数值、百分比或文字显示在组件的图形上面。

3.4 图例

鼠标移动到图表中会出现每条数据的具体内容，可以了解每项代表的意思。图例设置包括图例位置、颜色、大小及偏移量。

【温馨提示】图例不会随着组件大小变化而变化，但会遮住组件具体内容，此时需要调整组件的内边距以达到内容的完整展现。

3.5 内边距

内边距可以设置组件中心距离上下左右边框各自的位置，单位为px。

3.6 提示信息

提示信息指的是鼠标移动到组件上时显示的信息，提示信息样式包括：提示框样式、文字样式和数据格式的设置。

3.7 大小＆位置

通常我们可以通过直接点击和拖动组件来设置大小和位置，在这里也可以通过直接输入X 坐标、Y 坐标、宽和高来设置。

配置项	说明
组件大小	组件的 X、Y 轴坐标，X 坐标为组件左上角距离页面左边界的像素距离，Y 坐标为组件左上角距离页面上边界的像素距离。
组件位置	即组件的宽度和高度，单位为px。
组件旋转	三维空间旋转可以输入任意数值，数值对应角度向 X 轴/Y 轴旋转。


3.8 边框设置

在此处可以对组件边框的边框颜色、宽度、图形边框圆角半径等样式进行配置。

3.9 背景设置

组件默认没有背景颜色，如果需要设置背景颜色，可以在此处进行设置，也可以将背景设置为一张图片或视频，可以选择填充方式和模糊程度。

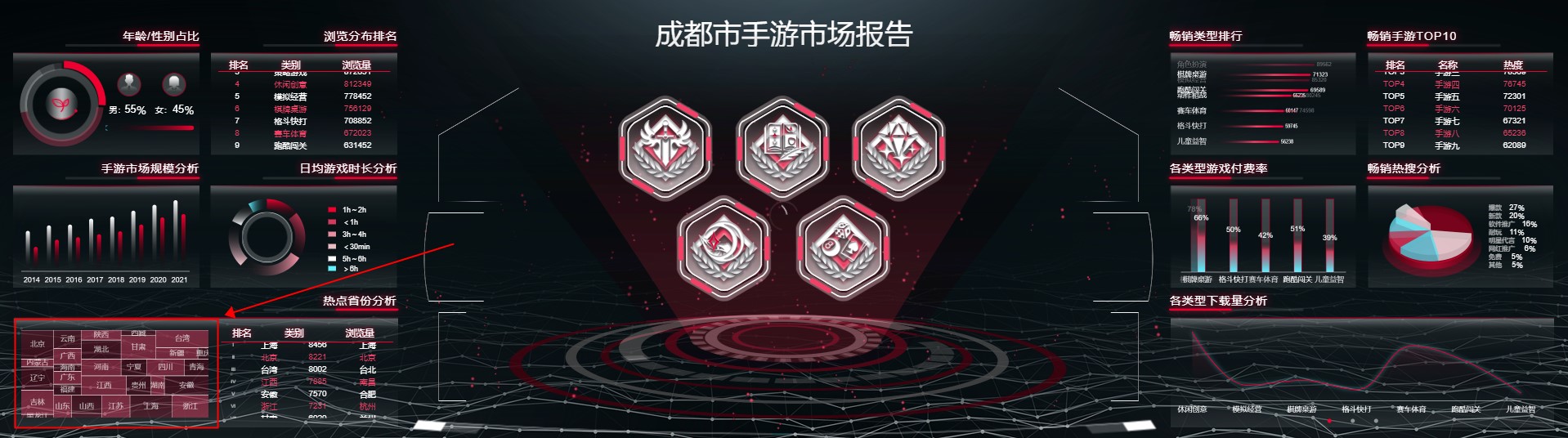

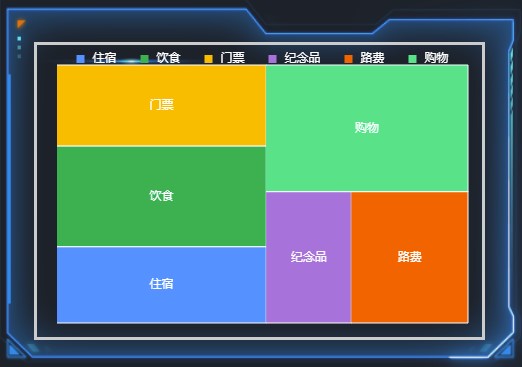

矩形图 无背景色样式，如下图所示：

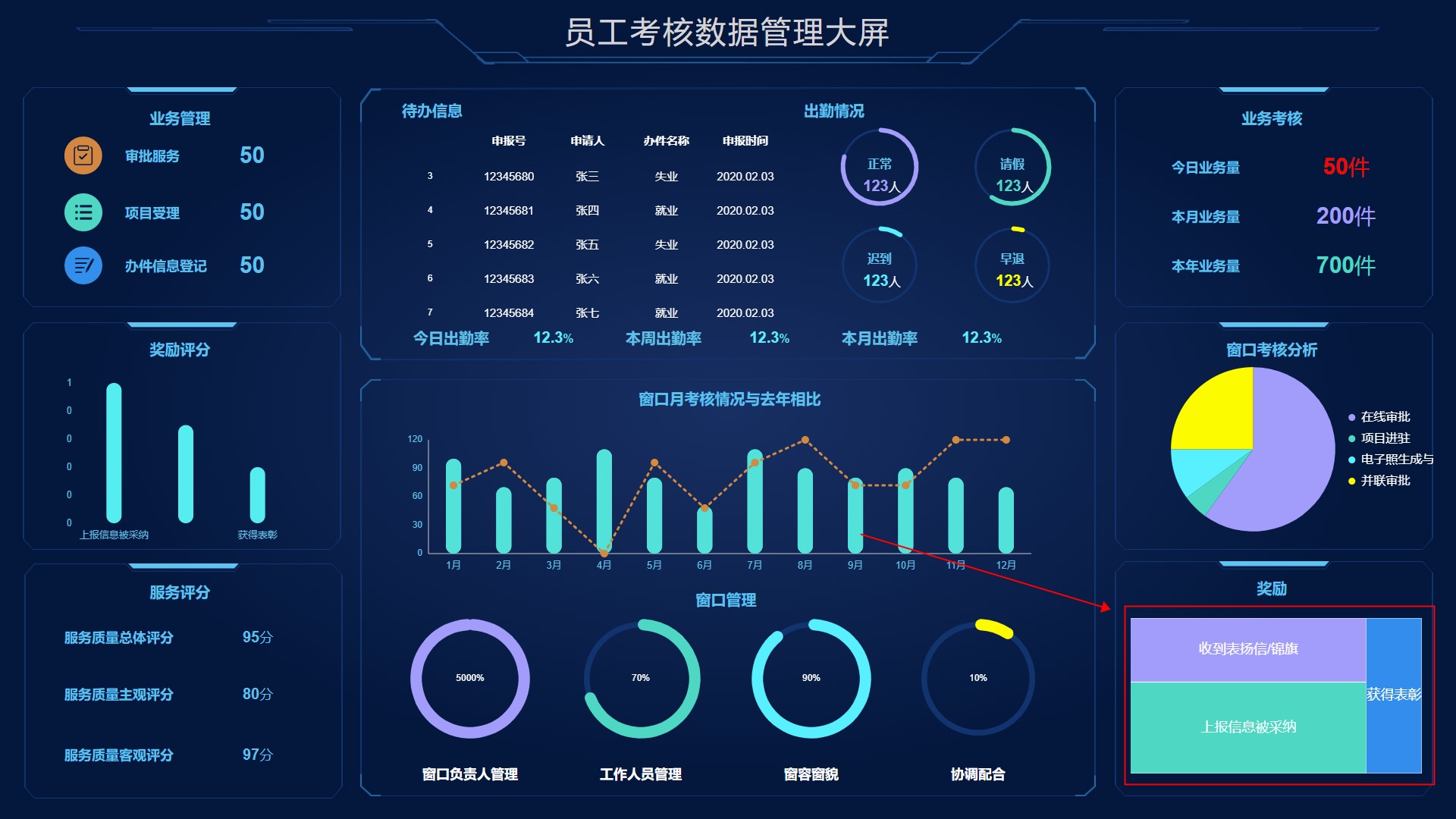

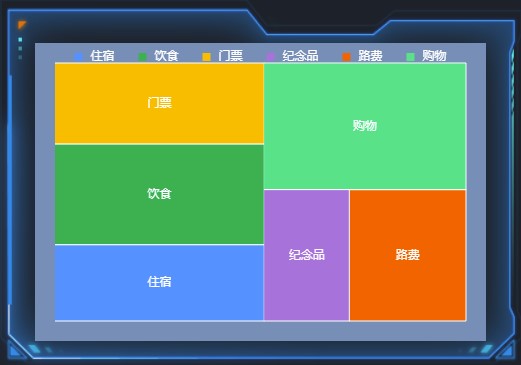

矩形图 有背景色样式，如下图所示：

4. 交互

交互功能为组件赋予了在一定条件下与大屏操作进行交互的能力。

【温馨提示】详细的交互设置请参考设置交互教程。

5. 数据

对数据进行配置可以让组件根据相应的数据显示对应的图形，目前，山海鲸可视化软件支持导入文件数据、连接数据库、连接 API、连接山海鲸数据管家等多种数据连接方式。

5.1 字段设置

在组件中，X 轴字段为纵坐标，反应了条形的组成部分，Y 轴字段为横坐标，反应了每一个条形部分的长度。可将数据拖拽放入对应轴字段展示数据，也可单击后一一勾选。

堆叠条形图组件的字段设置有以下一种情形：

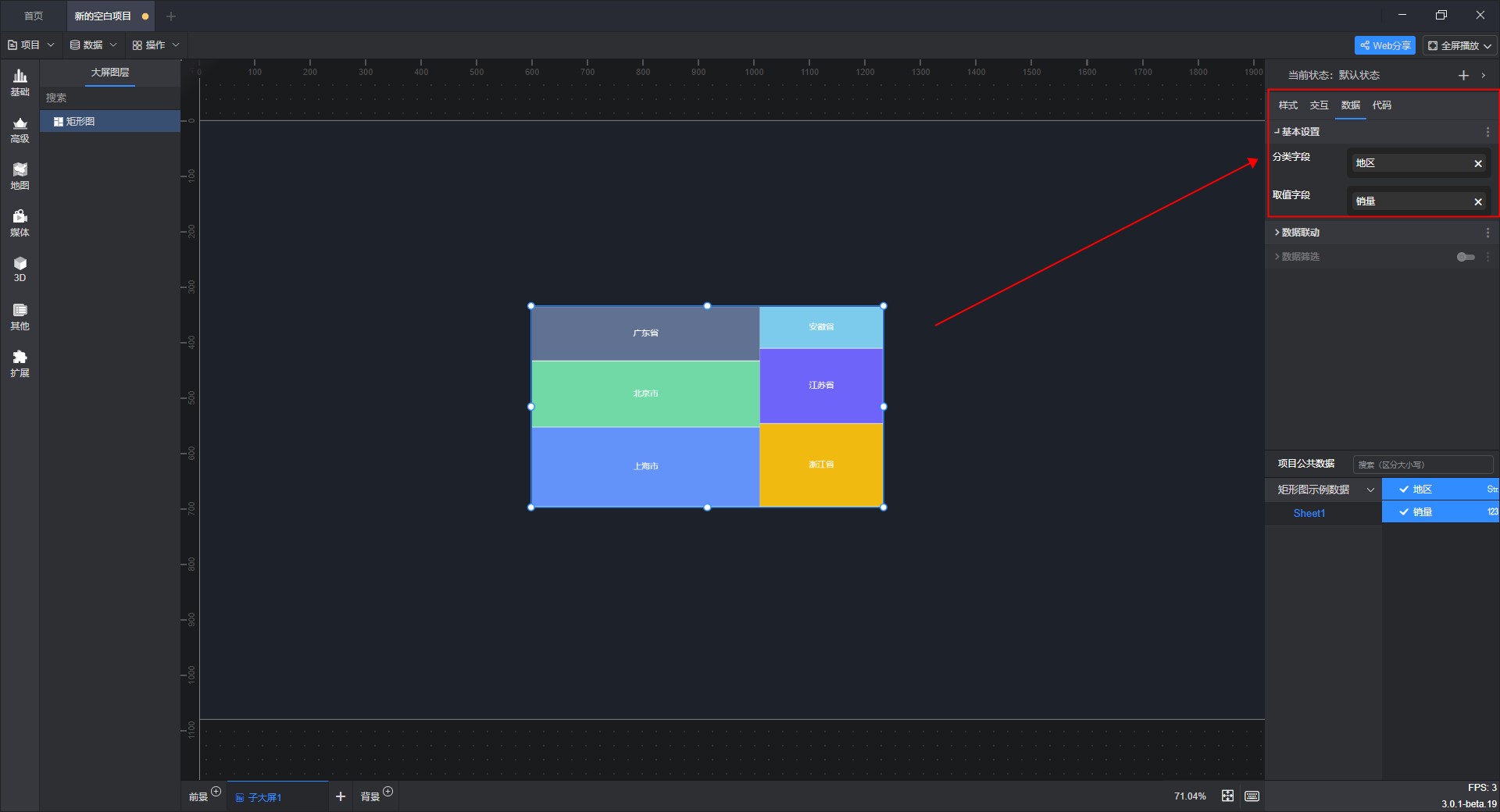

当分类字段为一个字段，取值字段为一个字段时，组件如下所示：

上图中所用示例数据如下：

地区	销量
上海市	19550
北京市	16231
广东省	13321
浙江省	10998
江苏省	9950
安徽省	5510

其中，分类字段使用了“地区”字段，取值字段使用了“销量”字段。

5.2 动态数据项

使用动态数据，可以更灵活地对组件中的每一个样式属性做设置。

【温馨提示】详细的动态数据项设置请参考设置动态数据项教程。

5.3 数据联动

假设有 2 个表单分别为表单 A、表单 B，将 A 表单里某个字段的值作为查询条件，关联引用出 B 表单的数据，并填写到指定的字段中，就是数据联动。

联动项	说明
联动其他组件	开启数据联动后，单击一个图表中的任一数据点，其他使用相同数据集的图表也会随其联动变化。
受其他组件联动	开启数据联动后，图表中的数据会随发起联动的组件的变化而变化。

【温馨提示】详细的数据联动设置请参考设置数据联动教程。

5.4 数据筛选

将满足条件的数据通过筛选过滤出来。

筛选条件	说明
不筛选	不进行数据筛选。
筛选数据源指定行	可选择筛选数据源某一行数据。
选择数据条件	可自行选择数据筛选的条件。

【温馨提示】详细的数据筛选设置请参考设置数据筛选教程。

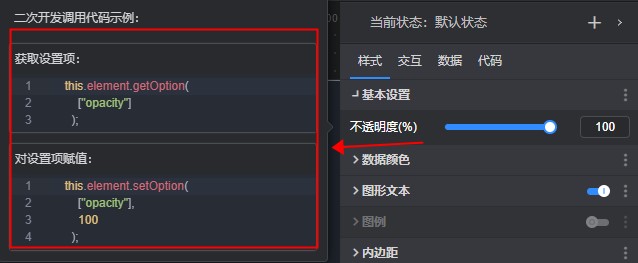

6. 代码

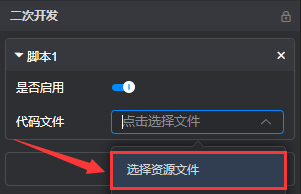

通过添加JavaScript 文件，可以满足对组件进行二次开发的需求。

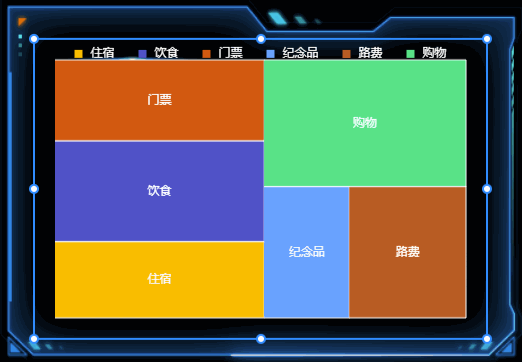

例如，我们希望组件能够自动在大屏上向右移动，只需添加相应的JavaScript 文件即可实现，以下为本教程使用的示例代码：

/**
 * Extension.prototype.element;
 * Extension.prototype.enabled;
 * Extension.findExtensionsOfClass(className)
 * Element.prototype.setOption()
 * Element.prototype.getOption()
 * Element.prototype.getFullData()
 * Element.prototype.name
 */
class Button{
  update(){
    const position = this.element.getOption(
      ["position"]
    );
    // 当前元素在X轴上移动一定的距离
    this.element.setOption(
      ["position"],
      [(position[0] + 1 )%100,position[1]]
    );
  }
}
export default Button;
